Sujet de la discussion Posté le 30/03/2025 à 12:00:21Câblage système 4 têtes 4 sub sur dbx 223xl et 2 ampl 4x500 w
Bonjour à tous j ai besoin de votre aide je suis pas un grand connaisseur voir débutant dans mon sous sol j’ai une pièce de 25 m2 insonorisé Placo phonique et laine de bois mur et plafond
J’ai installé 4 têtes électro voice 6.1 dans les 4 coins de la pièce au plafond
350 w rms sous 8hm
En dessous de chaque tête il y’a 4 sub
Turbosound tsb 110 300 w rms sous 8hm c’est hp double bobines branché en 8home 1+ 1-
Le tout alimenté par 2 ampli Thoman
Tsa-700 ampli 4 x 500 sous 8 home
Donc 8 voies en tout
actuellement c’est branché sans filtre actif ça passe par les filtres passif des têtes et sub alimenté directement aux ampli et relié à la table de mixage amix rms 35
J’aimerai brancher le système en passant par un filtre actif dbx 223 xl que je compte brancher en stéréo avec. 4 xlr Y reliée de mon filtre actif au 2 amplis je vous joint mon shema dite moi si il est correcte ?
Ma question étant donné que les têtes et sub possède déjà des filtres interne savoir si c’est possible avec ce filtre actif
je vais brancher les sub sur low et les têtes sur high du dbx
Ensuite concernant la fréquence de coupure je dois la mettre sur combien ?
Et le réglage des gains ?

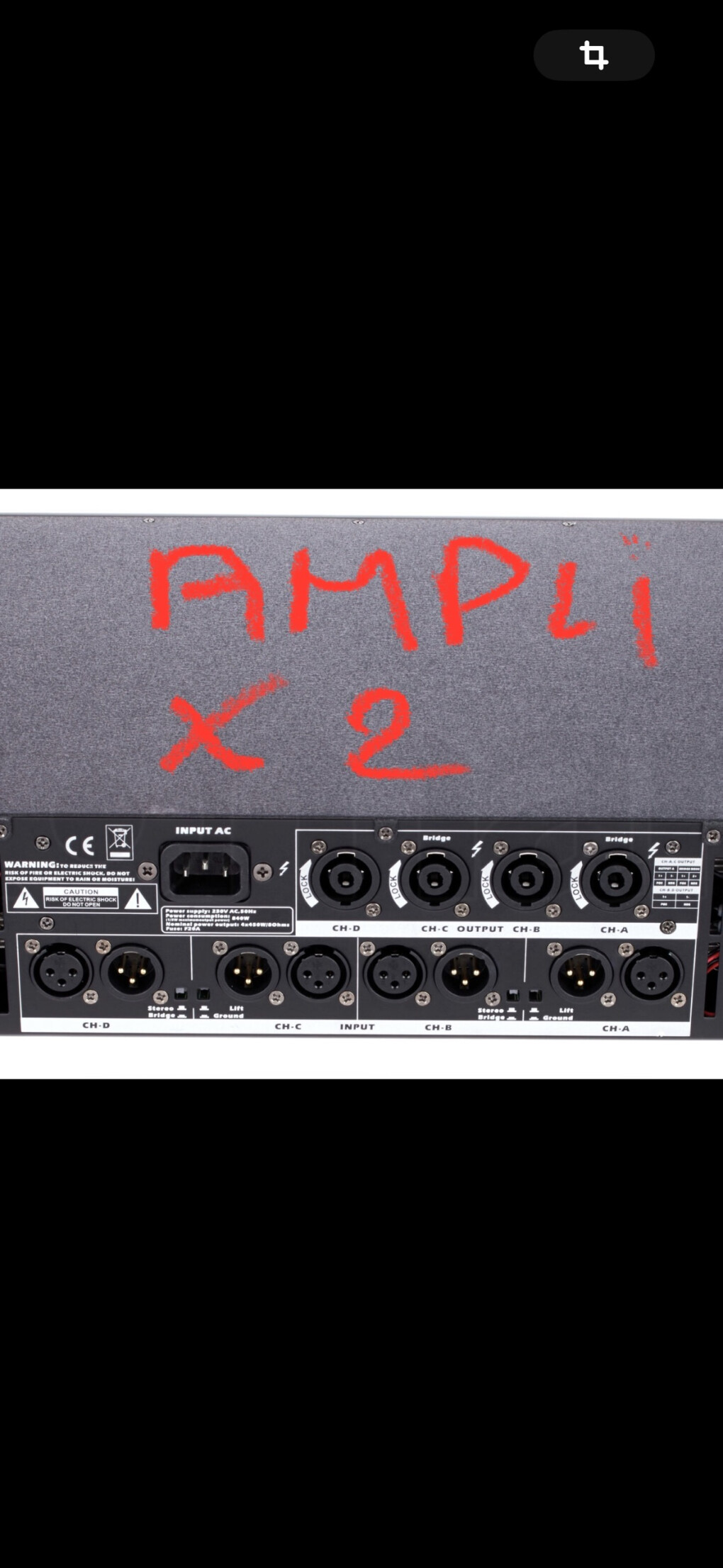

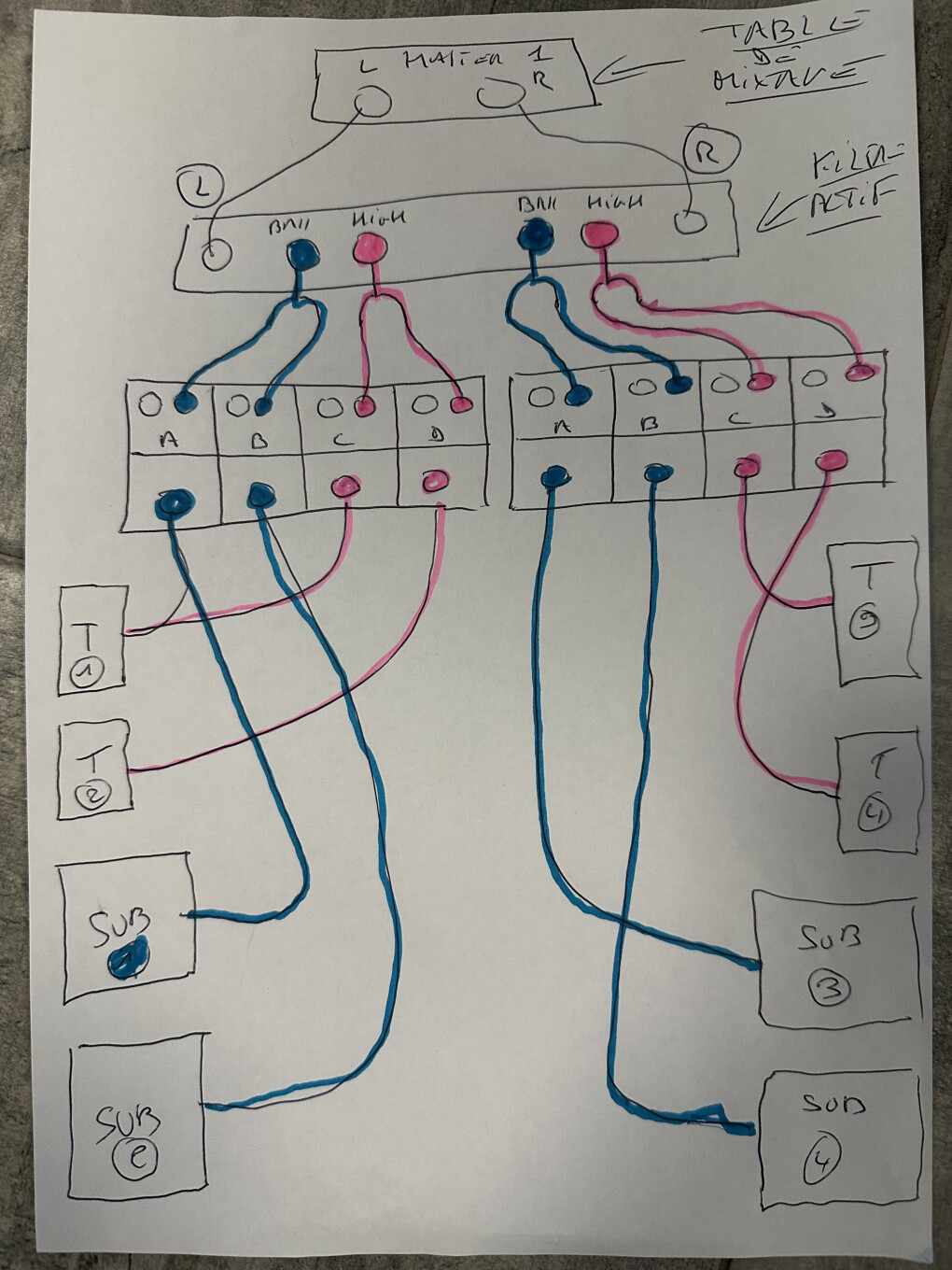

Je vous joint en photo mon schéma

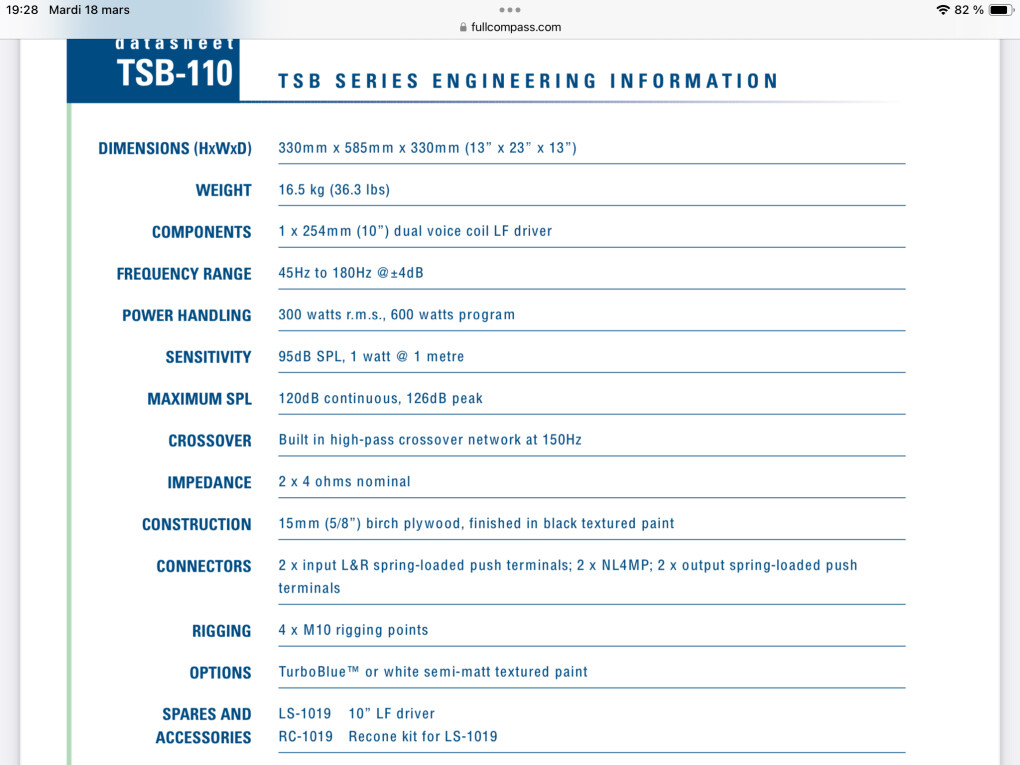

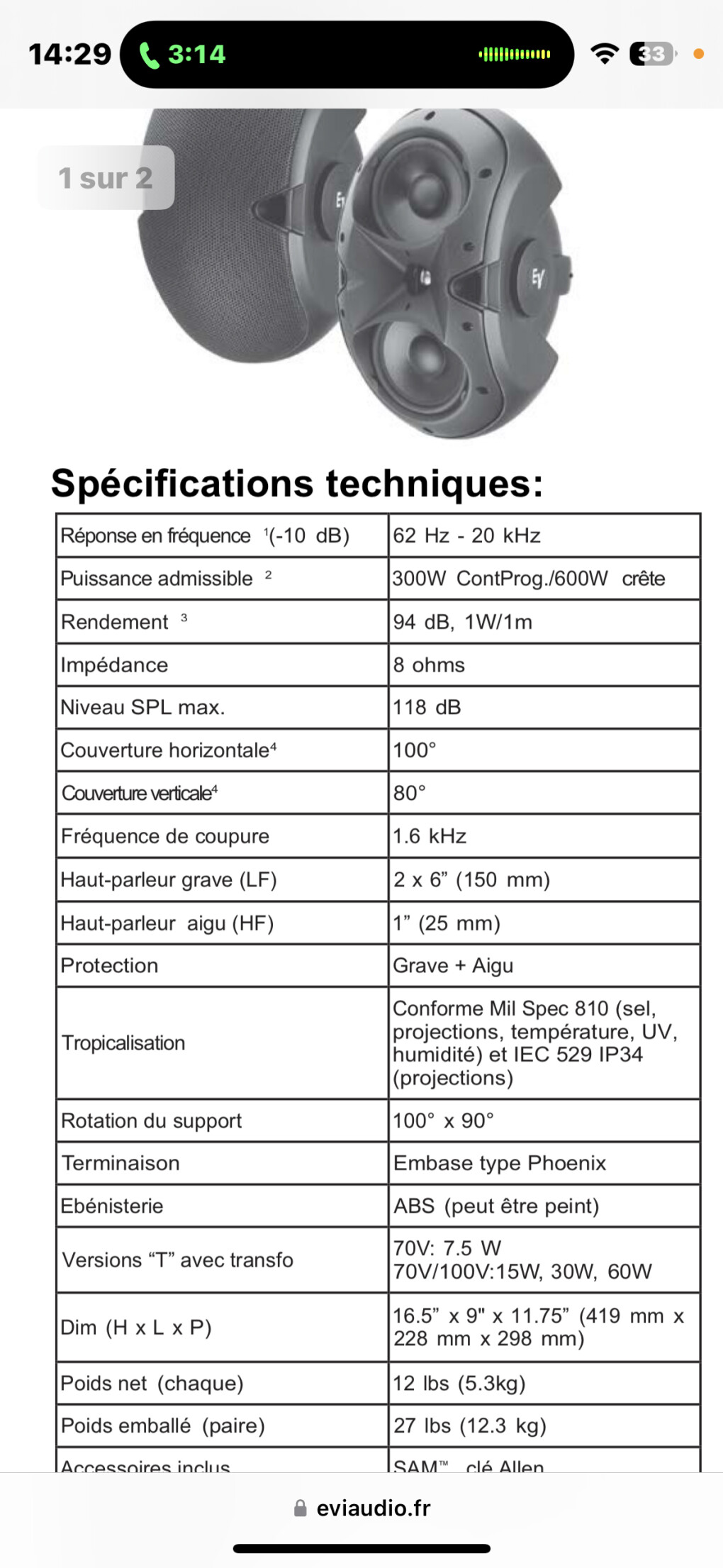

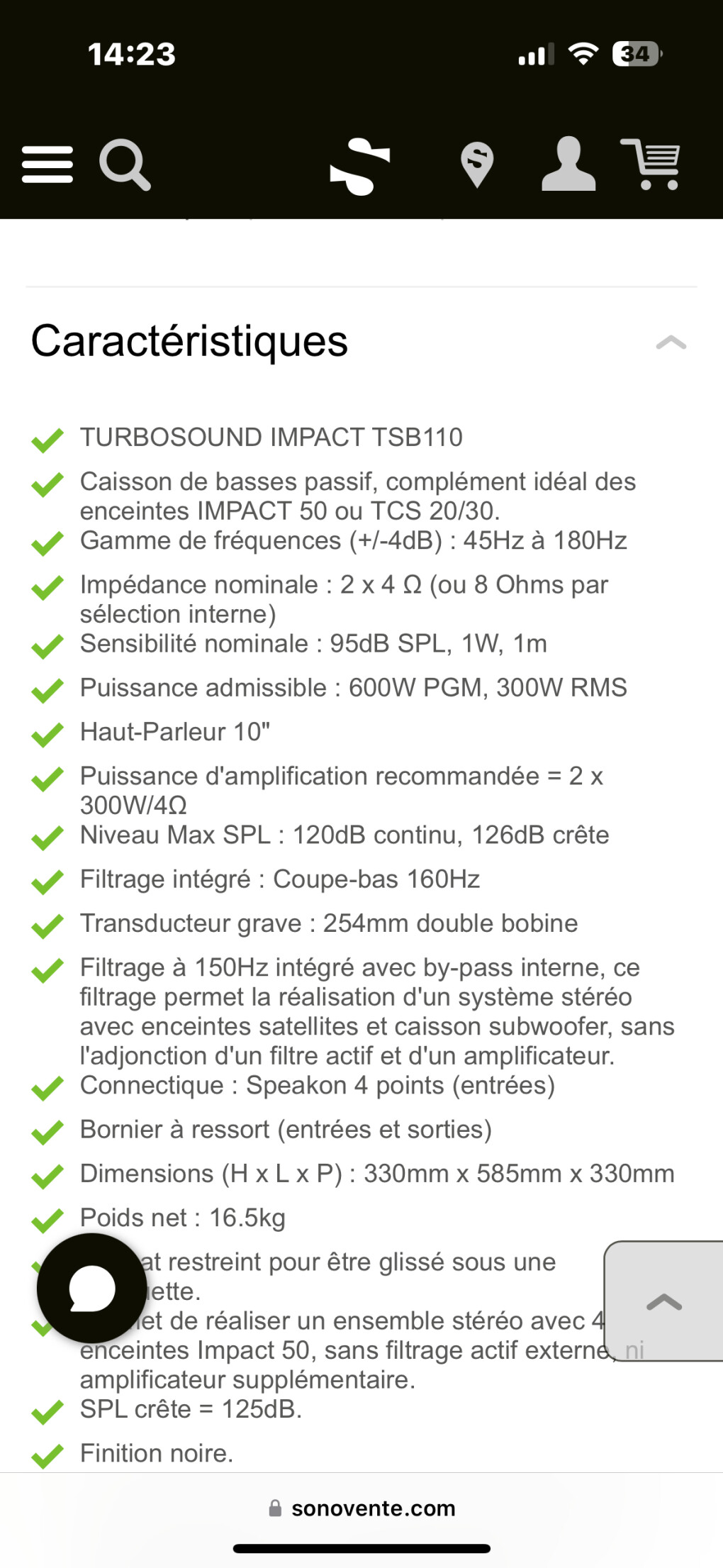

Et les photos des données techniques des têtes et des sub
Merci d’avance de vos réponses et de vos conseil je n’y connais pas grand chose mais je me débrouille un peux quand même actuellement fonctionne correctement penser vous que ça seras vraiment mieux avec le dbx niveau rendu ? Qualité ect si oui je veux bien savoir ce que ça vas apporté






J’ai installé 4 têtes électro voice 6.1 dans les 4 coins de la pièce au plafond
350 w rms sous 8hm
En dessous de chaque tête il y’a 4 sub
Turbosound tsb 110 300 w rms sous 8hm c’est hp double bobines branché en 8home 1+ 1-
Le tout alimenté par 2 ampli Thoman
Tsa-700 ampli 4 x 500 sous 8 home
Donc 8 voies en tout
actuellement c’est branché sans filtre actif ça passe par les filtres passif des têtes et sub alimenté directement aux ampli et relié à la table de mixage amix rms 35
J’aimerai brancher le système en passant par un filtre actif dbx 223 xl que je compte brancher en stéréo avec. 4 xlr Y reliée de mon filtre actif au 2 amplis je vous joint mon shema dite moi si il est correcte ?
Ma question étant donné que les têtes et sub possède déjà des filtres interne savoir si c’est possible avec ce filtre actif
je vais brancher les sub sur low et les têtes sur high du dbx
Ensuite concernant la fréquence de coupure je dois la mettre sur combien ?
Et le réglage des gains ?
Je vous joint en photo mon schéma
Et les photos des données techniques des têtes et des sub
Merci d’avance de vos réponses et de vos conseil je n’y connais pas grand chose mais je me débrouille un peux quand même actuellement fonctionne correctement penser vous que ça seras vraiment mieux avec le dbx niveau rendu ? Qualité ect si oui je veux bien savoir ce que ça vas apporté








Zit
36

Nouvel·le AFfilié·e
Membre depuis 20 ans
2 Posté le 30/03/2025 à 15:35:34
Personne pour me conseiller ? 😞
0

brikabrak
5731

Je poste, donc je suis
Membre depuis 16 ans
3 Posté le 30/03/2025 à 17:45:22
Le branchement est correct.
Tu peux aussi utiliser les entrées / sorties xlr des amplis à la place des Y.
Une coupure vers 120hz devrait convenir.
Tu peux aussi utiliser les entrées / sorties xlr des amplis à la place des Y.
Une coupure vers 120hz devrait convenir.
1

Zit
36

Nouvel·le AFfilié·e
Membre depuis 20 ans
4 Posté le 30/03/2025 à 18:23:15
Bonsoir merci pour votre réponse et vous pensez que ça vas vraiment apporter quelques chose d’intéressant en terme de qualité sonore ?
0

brikabrak
5731

Je poste, donc je suis
Membre depuis 16 ans
5 Posté le 31/03/2025 à 09:02:24
Si tu by-passe le filtre interne des subs je pense qu'il y a un peu à gagner avec le dbx.
1

LOULOU31140
420

Posteur·euse AFfamé·e
Membre depuis 20 ans
6 Posté le 31/03/2025 à 12:16:22
meme si tu as un filtre interne dans chaque enceinte en passif tu as aura une meilleure qualité sonore avec un filtre actif car tu filtre le signal avant l'ampli et non apres , il y a des enceinte qui fonctionne sans processeur comme dk audio ( mais le prix le l'enceinte est x10 ) , apres je trouve que tu fait pas semblant 4 tete et 4 sub dans 25 metre carré , tu veut faire une mini boite de nuit ..... apres l'avantage d'avoir le son repartis dans la piece te permet de pas pousser le volume et avoir une bonne qualité sonore .... apres niveau cablage des enceinte tu as prevu quoi pour eviter d'avoir des cables qui traine partout ....
0

Zit
36

Nouvel·le AFfilié·e
Membre depuis 20 ans
7 Posté le 31/03/2025 à 22:22:23
Bonsoir et merci de ta réponse le câblage je les passé dans les cloison quand j’ai isolé la pièce oui il y’a beaucoup trop mais ça permet de ne pas pousser le sytème en effet
0

Zit
36

Nouvel·le AFfilié·e
Membre depuis 20 ans
8 Posté le 31/03/2025 à 22:26:44
Citation de brikabrak :
Si tu by-passe le filtre interne des subs je pense qu'il y a un peu à gagner avec le dbx.
Salut et merci de ton conseil tu parle de by-pass désolé je ne sais ce que veux dire ce terme peux tu m’expliquer ? Merci
0

vjl
98

Posteur·euse AFfranchi·e
Membre depuis 19 ans
9 Posté le 01/04/2025 à 14:51:31
By passer veut dire passer outre c'est à dire faire sans le filtre interne en gros le virer.
1

Zit
36

Nouvel·le AFfilié·e
Membre depuis 20 ans
10 Posté le 01/04/2025 à 20:06:56
Merci de ta réponse en gros d’aller directement du filtre au hp sans passer par le filtre interne
0
