Bonjour à tous Voilà j'ai xet équaliseur graphique audio, et dans la notice c'est indiquée plusieurs types de branchement, pour les masses et la terre.
Mais je vois pas trop à quoi ça sert et surtout leurs utilisation et combinaison avec mes autres équippement , qui on aussi des bornes de mise a la terre et masse.
c'est un mystère c'est assez compliqué à comprendre entre les différents branchements possibles ?

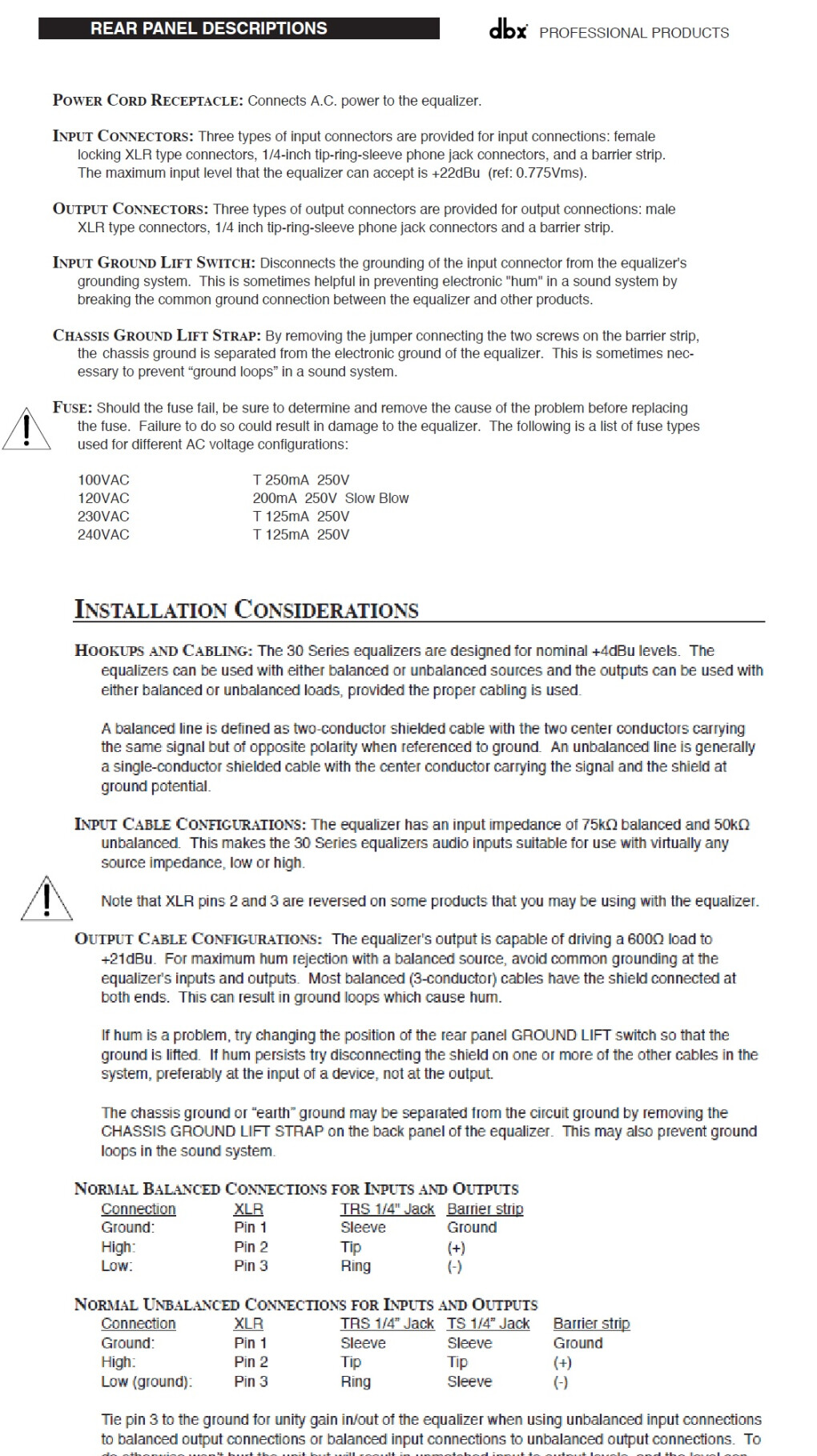

INTERRUPTEUR DE MISE A LA MASSE DE L'ENTRÉE : Déconnecte la mise à la terre du connecteur d'entrée du système de mise à la terre de l'égaliseur.
de l'égaliseur. Cela permet parfois d'éviter le "ronflement" électronique dans un système de sonorisation en
en coupant la connexion de masse commune entre l'égaliseur et les autres produits.
SANGLE DE LEVAGE DE LA MASSE DU CHÂSSIS : En retirant le cavalier reliant les deux vis de la barrette, la masse du châssis est séparée de la masse électronique,
la masse du châssis est séparée de la masse électronique de l'égaliseur. Cette opération est parfois nécessaire
pour éviter les "boucles de masse" dans un système de sonorisation.
j'imagine que les connectiques polarity de type phone son son les jacks et XLR basse sont les XLR

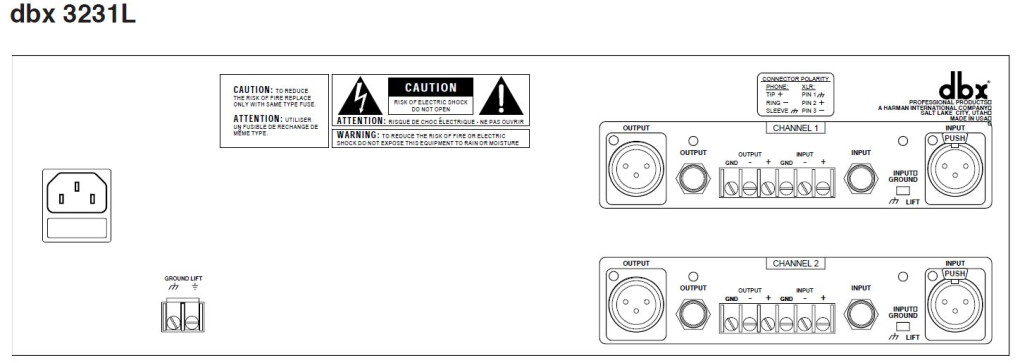

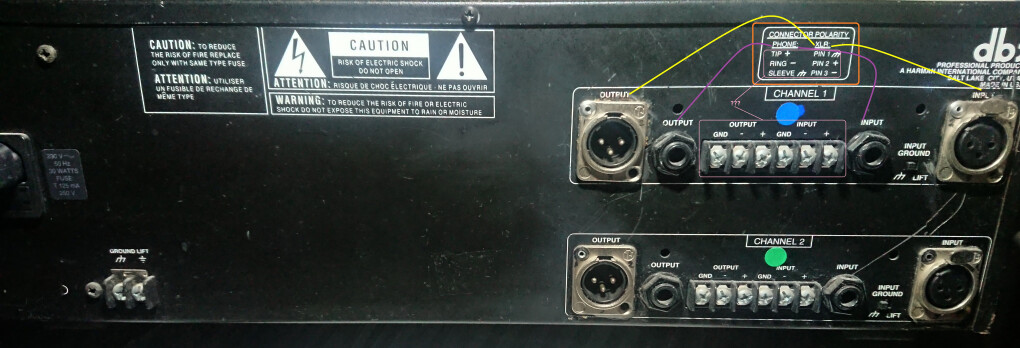

par contre au niveau des branchements encadrés en haut en rose dans le panneau output input, je vois pas trop comment cela se branche et à quoi ça sert et leur combinaisons, de plus sur le côté on ne s'aperçoit qu'il y a aussi sur sur la la carcasse une déconnectique ground /lift voilà un beau mic mac.
pour les non initiés.
merci.
https://dbxpro.com/en/product_documents/30seriesmanpdf--3
Bonjour à tous Voilà j'ai xet équaliseur graphique audio, et dans la notice c'est indiquée plusieurs types de branchement, pour les masses et la terre.
Mais je vois pas trop à quoi ça sert et surtout leurs utilisation et combinaison avec mes autres équippement , qui on aussi des bornes de mise a la terre et masse.
c'est un mystère c'est assez compliqué à comprendre entre les différents branchements possibles ?
INTERRUPTEUR DE MISE A LA MASSE DE L'ENTRÉE : Déconnecte la mise à la terre du connecteur d'entrée du système de mise à la terre de l'égaliseur.
de l'égaliseur. Cela permet parfois d'éviter le "ronflement" électronique dans un système de sonorisation en
en coupant la connexion de masse commune entre l'égaliseur et les autres produits.
SANGLE DE LEVAGE DE LA MASSE DU CHÂSSIS : En retirant le cavalier reliant les deux vis de la barrette, la masse du châssis est séparée de la masse électronique,
la masse du châssis est séparée de la masse électronique de l'égaliseur. Cette opération est parfois nécessaire
pour éviter les "boucles de masse" dans un système de sonorisation.
j'imagine que les connectiques polarity de type phone son son les jacks et XLR basse sont les XLR
par contre au niveau des branchements encadrés en haut en rose dans le panneau output input, je vois pas trop comment cela se branche et à quoi ça sert et leur combinaisons, de plus sur le côté on ne s'aperçoit qu'il y a aussi sur sur la la carcasse une déconnectique ground /lift voilà un beau mic mac.
pour les non initiés.
merci.
https://dbxpro.com/en/product_documents/30seriesmanpdf--3
[ Dernière édition du message le 20/12/2023 à 20:52:02 ]
yaip
220
Posteur·euse AFfiné·e
Membre depuis 19 ans
Citation de razzamataz :
Bonjour à tous Voilà j'ai xet équaliseur graphique audio, et dans la notice c'est indiquée plusieurs types de branchement, pour les masses et la terre.
Mais je vois pas trop à quoi ça sert et surtout leurs utilisation et combinaison avec mes autres équippement , qui on aussi des bornes de mise a la terre et masse.
c'est un mystère c'est assez compliqué à comprendre entre les différents branchements possibles ?
INTERRUPTEUR DE MISE A LA MASSE DE L'ENTRÉE : Déconnecte la mise à la terre du connecteur d'entrée du système de mise à la terre de l'égaliseur.
de l'égaliseur. Cela permet parfois d'éviter le "ronflement" électronique dans un système de sonorisation en
en coupant la connexion de masse commune entre l'égaliseur et les autres produits.
SANGLE DE LEVAGE DE LA MASSE DU CHÂSSIS : En retirant le cavalier reliant les deux vis de la barrette, la masse du châssis est séparée de la masse électronique,
la masse du châssis est séparée de la masse électronique de l'égaliseur. Cette opération est parfois nécessaire
pour éviter les "boucles de masse" dans un système de sonorisation.
j'imagine que les connectiques polarity de type phone son son les jacks et XLR basse sont les XLR
par contre au niveau des branchements encadrés en haut en rose dans le panneau output input, je vois pas trop comment cela se branche et à quoi ça sert et leur combinaisons, de plus sur le côté on ne s'aperçoit qu'il y a aussi sur sur la la carcasse une déconnectique ground /lift voilà un beau mic mac.
pour les non initiés.
merci.
Pour les connectiques, il y a juste 3 possibilités de connexion pour l'entrée et la sortie : en jack en XLR ou sur les borniers à vis. Dans les trois cas ça permet une connexion symétrique (avec un +, un - et une masse), ce qui permet déjà de limiter les effets de boucles de masse. Si un buzz ou hum persiste il y a la possibilité d'utiliser les "ground lift" (c'est à dire déconnecter les liaisons de masse avec les autres appareils).
razzamataz
12
Nouvel·le AFfilié·e
Membre depuis 5 ans
Bonjour,
voici les parametres de réglages du DBX 3231L.

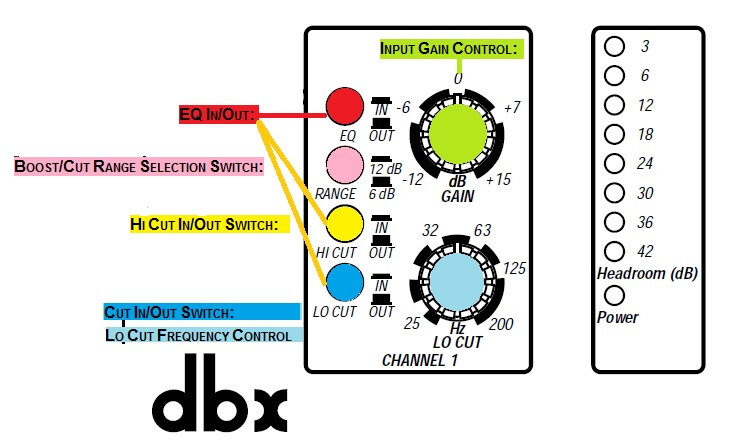

* POWER SWITCH: Turns the equalizer’s power ON or OFF. Power ON is indicated by the lighted power LED.
