Astuce : Volumes indépendants

Par Matt Five le 11/04/2012 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
LTD EX-50
Photos
1/89
LTD EX-50
< Tous les tutoriels & astuces

A tous les fanas d'électronique, et même les autres, si vous n'utilisez pas la tonalité sur votre guitare... Vous pouvez la retirer pour en faire un potard de volume et ainsi avoir deux volumes indépendants sur votre guitare ! Bien sur, une fois le potard de tonalité retiré, la tonalité sera naturellement au maximum.



Pour faire tout ceci, c'est très simple, il suffit d'avoir un potard de volume (500K) à disposition (pour remplacer celui de tonalité) et peu de logique, la preuve : même moi j'ai réussi sans plan mrgreen



Astuce : ne soufflez pas sur votre étain lorsque vous venez de le mettre, cela augmente vos chance d'obtenir une soudure "sèche" qui peut se craqueler plus facilement et qui est donc plus fragile.



Première chose, avant le reste : à quoi ça sert ? "A rien"  cry Et bien si ! C'est vrai qu'avec le sélecteur, si on est en position 1 ou 3, ça va pas servir à grand chose, mise à part contrôler le volume du micro... Mais c'est en position 2 que cette manip' révèle tout son talent ! En effet, si les deux micros sont sélectionnés, vous pourrez désormais régler le volume de chaque micro, et donc ajuster à votre guise les graves et les aiguë pour créer une multitude de sons que vous n'auriez pas eu avec un seul volume...!



Sur cette guitare, étant donné qu'il n'y a qu'un volume, il va falloir tout dessouder, car les micros passent par le sélecteur avant le volume et ça, c'est pas bon... Une fois que tout est bien propre, vous pouvez retirer le potard de tonalité et mettre celui de volume à la place.

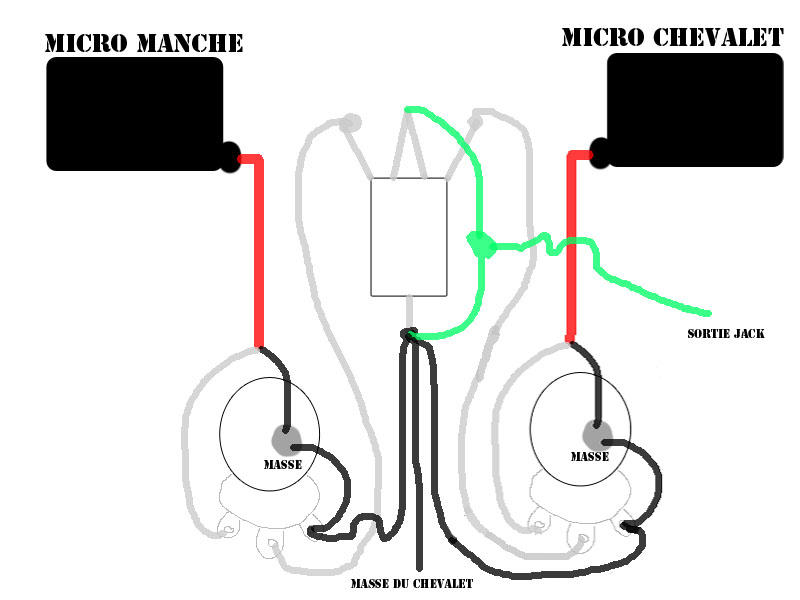

J'espère que le "schéma" que j'ai fait vous aidera, je ne suis pas très doué pour dessiner avec des logiciels...



Les choses sérieuses commencent : Il faut d'abord souder chaque micro à son potard, le micro grave (sur ma guitare c'est le fil rouge) sur le potard du "milieu", le plus proche du sélecteur.



Faites pareil avec le micro chevalet, sur l'autre potard

/! Ce nouveau potard n'aura pas été relié à la masse, il faut donc rajouter un fil pour les relier ! (faite une "bulle d'étain sur le potard et mettez un petit bout de fil entre la "bulle" et le 3ème picot, voir schéma)



Pour faire tout ça, il faut relier le fil blanc du micro au point chaud du potard, soit le picot le plus à gauche vu du dessous avec les picots en bas (voir schéma) et le fil torsadé (noir sur le schéma) à la masse du potard. Si elle n'est pas encore faite, il faut faire une bonne grosse bulle d'étain sur le potard, et y souder la masse du micro, et relier cette "bulle" au 3ème picot du potard (à droite). Une fois tout ceci fait sur les deux volumes, vous avez désormais vos micros de branchés aux volumes ! C'est bien, mais pas suffisant, il faut maintenant relier tout ceci au sélecteur...



Prenez la masse du potard du micro manche, sur le 3ème picot, rajoutez un fil qui va aller jusqu'au sélecteur. La masse du sélecteur, c'est le petit picot qui est tout seul ! Une fois la masse reliée, faites pareil avec le picot du milieu MAIS en reliant celui-ci au picot à gauche des trois sur votre sélecteur (s'il est dans le bon sens (c'est à dire avec la position aiguë en bas lorsque vous jouez) le sélecteur associera le micro grave au picot le plus proche de la ou sortent les fils des micros)



Faites pareil avec le micro aiguë, la petite difficulté sera surement dans le fait de souder la masse au sélecteur, car il y en aura au moins 3 à souder dessus...

Rappel : Il ne faut pas oublier de rajouter un petit fil sur le potard pour lier la masse, n'oubliez pas !



Maintenant que tout est presque fini, nous pouvons lier la masse qui provient du chevalet. Dans votre guitare il doit y avoir un fil noir qui sort du corps, c'est celui la. Je l'ai soudé sur le sélecteur, mais en réalité, il peut être soudé sur n'importe quelle masse : sélecteur, potard grave, potard aiguë. J'ai galéré à le mettre sur le sélecteur, pour plus de facilité, mettez le sur un des potards...



Maintenant, la fin !



Votre sortie jack est constituée d'un gros fil gris normalement. Ce fil sort en deux bouts : un fil blanc et un torsadé. Le fil blanc sera relié au point chaud, le torsadé, à la masse.



Soudez donc la masse avec la masse du sélecteur (sans dessouder les autres fils !) et le fil blanc sur le point chaud du sélecteur... Le petit triangle au milieu ! Sur mon schéma c'est un fil vert pour ne pas confondre avec les autres...



Une fois que tout ceci est fini, vous aurez vos volumes indépendants !



J'espère que mon schéma est compréhensible... J'en aurais bien mis un provenant du site Seymour Duncan (très bon site, section Wiring Diagrams, les schémas sont très complets... Je vous le conseille !) mais il n'y a pas ce schéma la...



Si le schéma n'est pas clair, un peu de logique vous aidera, dites vous que la masse doit toujours être reliée à la masse, et qu'un point chaud ne peut pas être lié à une masse. Bonne chance !





Voila ce que ça donne sur ma guitare, la photo est pas terrible mais j'espère que ça pourra vous aider !
