Changement micros sur LP Classic (PCB Gibson)

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

Sujet de la discussion Posté le 10/12/2023 à 12:15:18

Bonjour,
J'ai acheté des micros Lollar (Imperial Low Wind Humbucker à 4 connecteurs) pour ma Gibson Les Paul Classic
J'ai fait faire le changement par un technicien du coin (Nice, 06).
D'un point de vue qualité, ça a été fait proprement.

Cependant, je suis sceptique en ce qui concerne le câblage car le niveau de sortie (volume sonore) du micro manche est beaucoup plus élevé que celui côté chevalet.
J'aimerais savoir si quelqu'un aurait le schéma électronique pour vérifier le câblage, sachant que:
- Les micros Lollar ont 4 fils (pour les potards push/pull) : blanc, rouge, vert, noir + tresse coax
- Les connecteurs (Neck et Bridge) sur le PCB côté guitare ont les mêmes fils...

Pour info, le PCB est noté "LPSTAND Rev. 2" et la guitare date de 2019/2020.

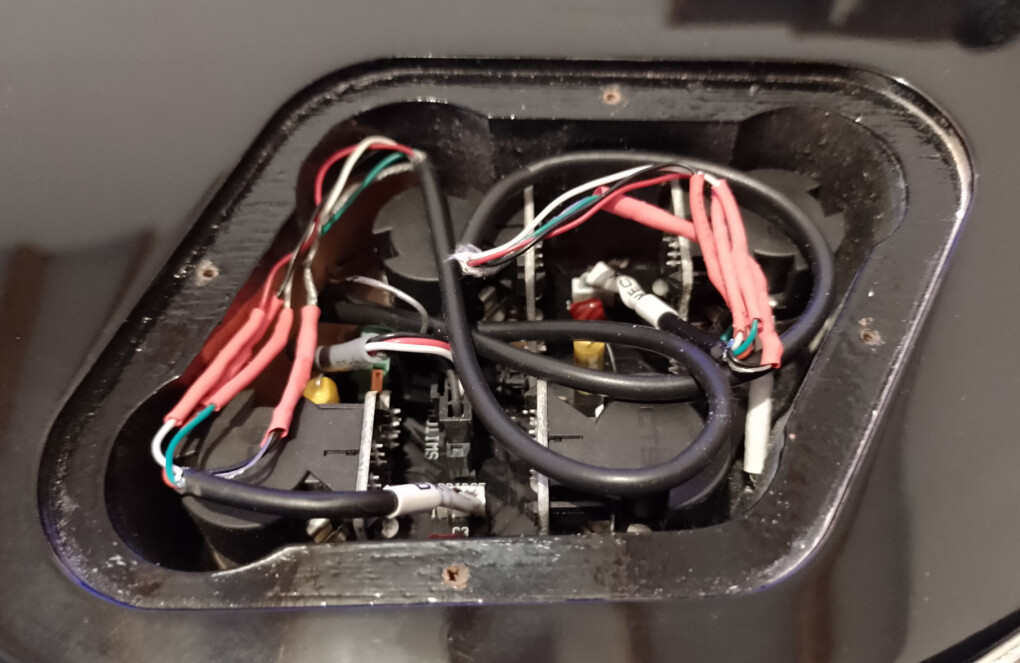

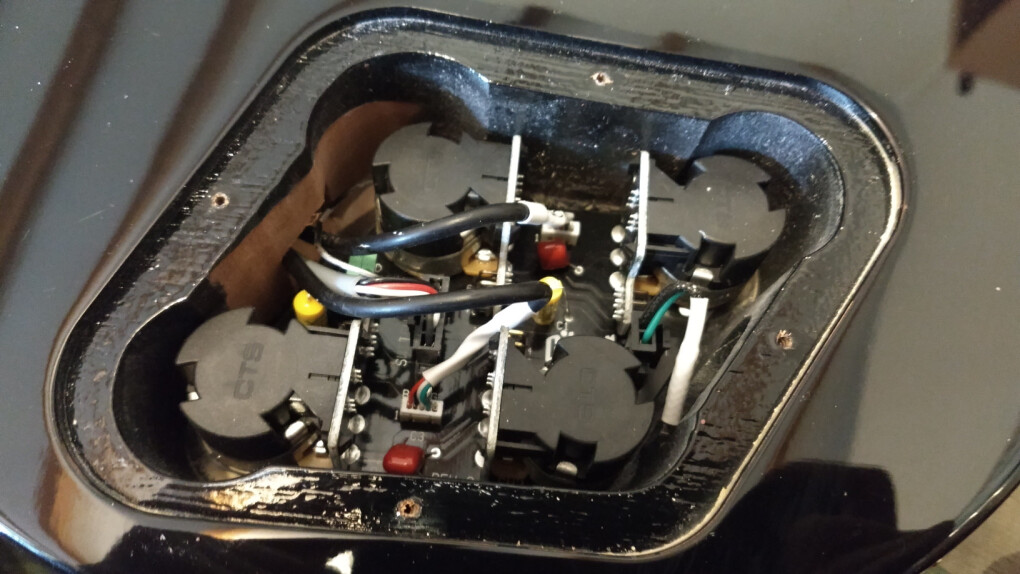

Cf. Photos: avant et après

Merci pour votre aide

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

2 Posté le 10/12/2023 à 13:00:34

Si les couleurs des fil des 2 micros Lolar qui sont reliés aux fils des circuits Gibson sont les mêmes, il n'y a pas lieu de douter des connexions.
Les deux micros seraient branchés de manière identiques
Le sont ils ?

Je vois rouge Lolar vers blanc Gibson
blanc Lolar vers vert Gibson
À toi la suite ....

Quelle autre erreur est il possible de faire ? Car je ne vois pas comment ce serait possible.

Au départ le volume du micro situé au manche sera toujours plus fort qu'au chevalet .
Si tu baissais le micros ?
Une photo aiderait .
En as-tu parlé au technicien de ce problème ?
Ce serait la première chose a faire, son travail doit être garantie.

0

[ Dernière édition du message le 10/12/2023 à 13:02:20 ]

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

3 Posté le 10/12/2023 à 13:17:51

Oui, j'ai vu que les couleurs ne correspondaient pas mais avant de faire une modification, j'aimerais être certain.
A moins que le technicien soit daltonien, il a peut être eu une bonne raison de "mixer" les coloris...

Concernant la hauteur des micros, tu as raison mais j'ai déjà corrigé leur position (Photo)
Et malgré tout le micro manche est toujours bien plus fort que celui du chevalet ! :8O:

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

4 Posté le 10/12/2023 à 13:25:52

Il n'y a aucune raison SI ce sont deux micros Lolar identiques , que les couleurs ne soient pas les mêmes ET si au départ les micros Gibson étaient eux aussi identiques .

Première chose que tu aurais dû faire avant de venir ici ; Demander au technicien;
1- Micro manche trop fort / micro pontet faible ; pourquoi ?
2- Fils pas vers les même couleurs ; pourquoi ?

Il devra recommencer son travail.

0

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

5 Posté le 10/12/2023 à 13:30:59

Tout à fait !
Sauf que le technicien est buté.
Il me dit que c'est normal... J'ai fini par abandonner...
J'ai écrit à Lollar qui m'a confirmé que le niveau de sortie n'était pas correct.
Je cherche du coup le schéma du PCB Gibson ou le câblage complet pour faire la modification : on est jamais mieux servi que par soi-même !

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

6 Posté le 10/12/2023 à 13:43:10

Ce type n' est manifestement pas un technicien, mais un bricoleur incompétent comme souvent c'est le cas , ne fais plus jamais affaire avec lui.

Pas besoin de schéma , copie les fils du micro mal branché avec celui bien branché

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

7 Posté le 10/12/2023 à 13:48:17

Cette guitare a t'elle des fonctions particulières ; split coil ou autre ?
De quelle année est elle ? Car des pcb il en en a plusieurs différent .

Et des schématiques ; a fonction identique et micros semblables ( 2 ou 4 fils ) n'importe quel schéma fait .

0

[ Dernière édition du message le 10/12/2023 à 13:50:11 ]

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

8 Posté le 10/12/2023 à 13:51:44

Oui, le technicien n'est à priori pas compétent et pas commerçant non plus.
Il s'est braqué quand je lui ai dit qu'il y avait un problème.
Du coup, il m'a clairement envoyé balader...

Je comprends bien ton argument concernant les couleurs, mais j'aimerais quand même avoir la confirmation via un schéma "officiel" ou l'avis de quelqu'un qui connait bien le câblage. Faute de réponse/information, je finirai par suivre ton conseil :clin:

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

9 Posté le 10/12/2023 à 13:56:23

Avoir la guitare devant moi , je résoudrait le problème facilement,
Comme mentionné, ce type de guitare utilisent tous le même schématique

La présentation sous forme de PCB ou fil à fil n'est qu'apparence différente, électriquement c'est identique.

0

[ Dernière édition du message le 10/12/2023 à 13:58:09 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

10 Posté le 10/12/2023 à 13:59:35

Comme tu n'y connais pas grand chose en branchement de circuit de guitare, je ne sais pas comment tu pourrais avoir plus d'information.
Tu pars de très loin.

0

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

11 Posté le 10/12/2023 à 14:14:58

Citation de latole :

Avoir la guitare devant moi , je résoudrait le problème facilement,
Comme mentionné, ce type de guitare utilisent tous le même schématique

La présentation sous forme de PCB ou fil à fil n'est qu'apparence différente, électriquement c'est identique.

Non, il y a pas mal de schémas pour les PCB d'une Les Paul, selon les années et les modèles, et je n'ai pas trouvé le schéma du circuit pour une Classic de 2019...
Ceux que j'ai trouvé sont différents. Sinon je n'aurai pas fait le poste.
D'autre part, il y a un PCB, donc il faut le schéma pour savoir comment connecter les micros: avec un câblage "filaire" au vol (donc pas de PCB) c'est facile, il suffit de suivre les fils.
Faute de schéma, il faudrait sortir le PCB et faire du reverse engineering... Ca prend du temps et j'en manque !

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

12 Posté le 10/12/2023 à 14:34:25

Infos techniques sur la guitare;

https://s3.amazonaws.com/images.gibson.com/Products/Electric-Guitars/2019/USA/LP-Classic-2019/Press/Documents/LP-Classic-2019-One-Sheet-Final.pdf

Electronics
Neck pickup Burstbucker 61R (Zebra)
Bridge pickup Burstbucker 61T (Zebra)
Controls 2 Push/Pull Volumes (Coil-Tap), 2 Push/Pull Tones
(Pure Bypass/Phase) & Toggle Switch

0

[ Dernière édition du message le 10/12/2023 à 14:35:00 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

13 Posté le 10/12/2023 à 14:37:01

Réponse 6 ;
Pas besoin de schéma , copie les fils du micro mal branché avec celui bien branché.

30 minutes de travail , moins long que d'attendre des réponses

0

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

14 Posté le 10/12/2023 à 14:48:04

Merci mais je viens de recevoir une réponse de Lollar.

Lollar Imperial Low Wind 4C Pickups:
- Black – To Hot
- Red and White – To Coil Split or Together
- Green and Bare – To Ground

Et tu constateras sur le dessin ci dessous que les couleurs ne correspondent pas...

Donc, méfiance, il ne faut pas prendre en compte les couleurs !

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

15 Posté le 10/12/2023 à 14:51:29

Le micro qui fonctionne le mieux à nécessairement les fils bien branchés aux bonnes couleurs.
Fait pareil avec l'autre.

Tu n'as aucun besoin d'un schématique qui n'existe probablement pas sous la forme que tu cherches

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

16 Posté le 10/12/2023 à 14:53:39

Citation de Bludo :

Donc, méfiance, il ne faut pas prendre en compte les couleurs !

C'est bien connue que les couleurs entre manufacturier ne sont pas les mêmes.
Et avec Google on trouve les couleurs de Lolar et Gibson facilement.

Et ce n'est pas du tout ça dont il est question dans mes réponses.
Relis ma réponse no 17

0

[ Dernière édition du message le 10/12/2023 à 14:57:46 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

17 Posté le 10/12/2023 à 14:58:08

Un exemple parmi des dizaines;

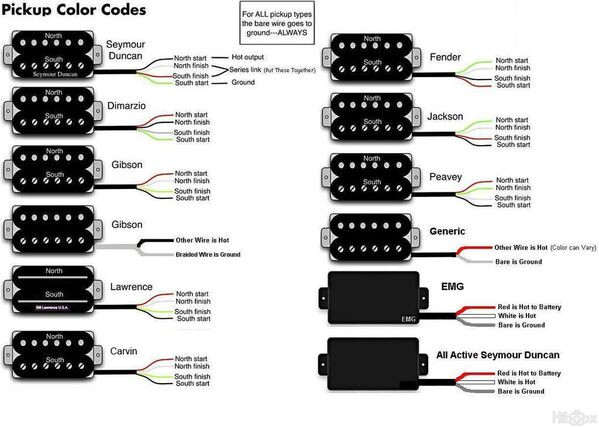

https://ca.obsidianwire.com/blogs/product-support/pickup-color-codes?shpxid=eee3cd98-ebc5-4bef-aac7-5358060d607f

0

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

18 Posté le 10/12/2023 à 15:07:41

Non, le câblage Gibson est différent du Lollar... (Post précédent)

Mais j'ai ma réponse grâce au mail de Lollar !
En partant du micro:
- noir sur rouge
- blanc et rouge sur blanc et vert (attention coil split)
- vert sur noir

Donc, le câblage du technicien est bon sur les 2 micros (A vérifier quand même que les coil split ne soient pas inversés...).
Si ce n'est pas inversé, ce n'est pas le câblage... Grrrrrrr

0

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

19 Posté le 10/12/2023 à 15:09:05

Citation de latole :

Un exemple parmi des dizaines;

https://ca.obsidianwire.com/blogs/product-support/pickup-color-codes?shpxid=eee3cd98-ebc5-4bef-aac7-5358060d607f

Oui voilà ! Merci

0

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

20 Posté le 10/12/2023 à 15:17:27

Bon, faut souder le rouge et le blanc ensemble.
Tout simplement !

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

21 Posté le 10/12/2023 à 15:30:03

Citation de Bludo :

Bon, faut souder le rouge et le blanc ensemble.
Tout simplement !

D'où sort cette affirmation ?
Tu ne sembles ps lire ce que j'écrits,

Je cesse de suivre , bonne chance

0

Bludo

42

Nouvel·le AFfilié·e

Membre depuis 5 ans

22 Posté le 10/12/2023 à 15:36:31

Citation de latole :

Citation de Bludo :
Bon, faut souder le rouge et le blanc ensemble.
Tout simplement !

D'où sort cette affirmation ?
Tu ne sembles ps lire ce que j'écrits,

Je cesse de suivre , bonne chance

Du site que tu m'as envoyé:

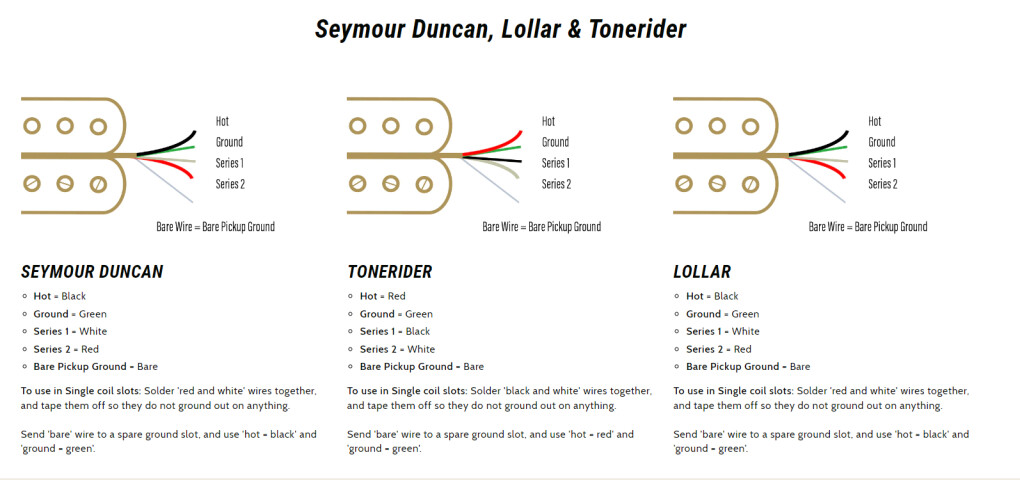

LOLLAR
Hot = Black
Ground = Green
Series 1 = White
Series 2 = Red
Bare Pickup Ground = Bare
To use in Single coil slots: Solder 'red and white' wires together, and tape them off so they do not ground out on anything.

Je te rappelle que si je t'avais écouté, j'aurais soudé les fils de même couleur ensemble. Ce qui ne fonctionne pas !!!
Il me semble que c'est toi qui ne comprend pas ce que j'écris.

Bonne chance également !!! :mrg:
