Sujet problème et question sur DMX512

  • 11 réponses
  • 2 participants
  • 120 vues
  • 2 followers
1 problème et question sur DMX512
Bonjour a tous

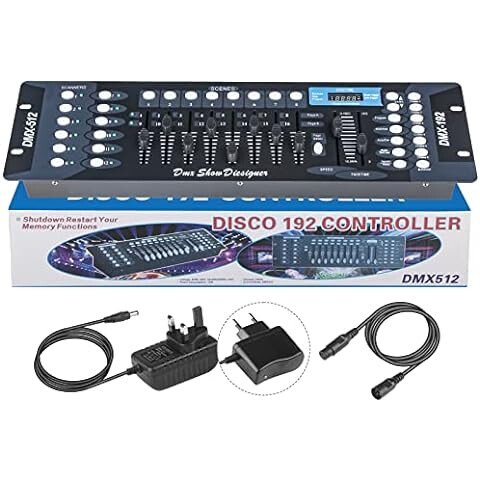

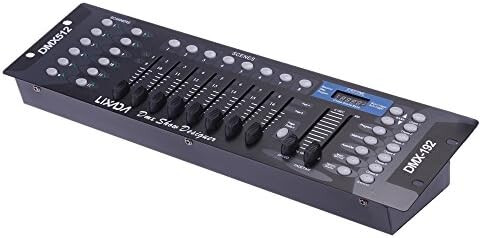

Je suis nouveau dans la gestion DMX, j'ai donc acheter une dmx sur Amazon et j'ai commencer a crée plusieurs scène avec mes 5 lyres led gobo ...etc Mon problème est le suivant j'ai crée une scène hier pour former une vague avec mes lyres je l'ai enregistrer dans le dmx mais quand je passe a une scène différente et que je revient a la scène (vague) les mouvement des lyres ce mette en même temps ce qui ne fait plus la vague. j'ai essayer d'enlever la scène et repasser une heure a crée encore la scène cela fait la même chose.

lien vidéo lyres scène vague:https://drive.google.com/file/d/1_Su4OSk35TRNBVdOmlfKXv9F6KCtgKw5/view?usp=sharing

Merci a ceux qui aurons prit le temps de me répondre.

Paramètres techniques
Tension: AC100-240V 50-60HZ
Source de lumière: 1pc 75w lampe LED blanche haute puissance
Couleurs: 7 couleurs + blanc
Puissance totale: DC 12V/ 100W
Durée de vie: 50,000 heures
Strobe: 10 flashs par seconde (n'importe quelle couleur)
Mode de lecture: fonctionnement automatique, activé par le son, DMX512, maître-esclave
Programmes intégrés: Standard, scène, TV, mode architectural et théâtral.
Canal de contrôle: 9/11 canaux
Angle de balayage horizontal: 540 °, la vitesse peut être contrôlée.
Angle de balayage vertical: 180 °, la vitesse peut être contrôlée.
Roue de couleur: 8 couleurs + effet de demi-couleur + vitesse de rotation de couleur. Rotation infinie
Roue Gobo: 8 gobos + secousse + vitesse de rotation Gobo. Rotation infinie
Gradateur: 0 à 100% avec contrôle de couleur constant régulé
Focus: Mise au point manuelle
Panneau de contrôle: 4 chiffres d'affichage LED numérique
Panneau d'affichage: affichage LED
Taille du corps: 28x21x15cm
TAILLE D'EMBALLAGE INTÉRIEUR: 32x23x29cm
N.W: 3.2KG
G.W:4KG

[ Dernière édition du message le 18/04/2024 à 17:21:24 ]

2
Salut,

Appuie bouton Program ( 5 sec)
Appuie bouton Scanner
Ajust ch 1 - ch 8 avec les faders ..
(page selectA/B pour les ch 9 à 16)
Appuie Scanner pour sauvegarder la scène

( suivre la même procedure pour chaque scanner)
Appuie sur program pour sortir du mode programmation de scène.


Appuie sur ( flêche haut ou bas) banque pour selectionner une banque.

Appuie sur mid/add pour (additionner ) et ajouter une scène dans une banque.

Appuie sur le bouton scène à l'ajouter dans la banque..
















3
merci beaucoup pour ta réponse, du coup je suppose que ses moi qui fait de la mer*e, je n'ai pas tout comprit de ce que tu ma décrit.. je débute donc les terme exact je l'ai connais pas. je vais quand même essayer. merci encore l'ami.
Citation de Recstudio2 :
Salut,

Appuie bouton Program ( 5 sec)
Appuie bouton Scanner
Ajust ch 1 - ch 8 avec les faders ..
(page selectA/B pour les ch 9 à 16)
Appuie Scanner pour sauvegarder la scène

( suivre la même procedure pour chaque scanner)
Appuie sur program pour sortir du mode programmation de scène.


Appuie sur ( flêche haut ou bas) banque pour selectionner une banque.

Appuie sur mid/add pour (additionner ) et ajouter une scène dans une banque.

Appuie sur le bouton scène à l'ajouter dans la banque..










4
Bon je reviens vers toi, j'ai passer mon aprèm la dessus en suivant tes explication et j'en ai profiter pour prendre quelque vidéo au passage. si je passe de la scène (5) a la scène (6) j'obtiens tout sauf une vague (voir le lien drive au premier poste) alors que je lai enregistre un par un a la scène 6 donc je ne sais plus quoi faire il ce mette a faire n'importe quoi. merci a ceux qui prendront le temp de me répondre.

scène 5:https://drive.google.com/file/d/16I-AMGfSM5W2V0Cnqmkziyw809Ia4ere/view?usp=sharing

scène 6:https://drive.google.com/file/d/1Ul4obuDV8ct6_GI6zBeiMHb9jVxS0ypw/view?usp=sharing

Appuie bouton Program ( 5 sec)
Appuie bouton Scanner
Ajust ch 1 - ch 8 avec les faders ..
(page selectA/B pour les ch 9 à 16)
Appuie Scanner pour sauvegarder la scène

( suivre la même procedure pour chaque scanner)
Appuie sur program pour sortir du mode programmation de scène.


Appuie sur ( flêche haut ou bas) banque pour selectionner une banque.

Appuie sur mid/add pour (additionner ) et ajouter une scène dans une banque.

Appuie sur le bouton scène à l'ajouter dans la banque..










5
Salut,

Effectivememt ca ne ressemble pas encore à des " vagues " .

C esr quoi le model et la reference de tes lyres .







6
je suis tomber sur un bon coup l'anniversaire de ce site
https://fr.aliexpress.com/item/32807596782.html?spm=a2g0o.order_list.order_list_main.4.60fc5e5bbj8j83&gatewayAdapt=glo2fra#nav-specification

Citation de Recstudio2 :
Salut,

Effectivememt ca ne ressemble pas encore à des " vagues " .

C esr quoi le model et la reference de tes lyres .
7
Comment as tu réglé le pan et le tilt en dmx.

Quel canal dmx tu utilise pour le pan ?
Avec quellle valeur de 0 à 255 ?

Quelle canal dmx pour stopper le pan ?
A quelle valeur de 0 a 255?

IDEM pour le Tilt.( cx et valeurs)







8
Citation de Recstudio2 :
Comment as tu réglé le pan et le tilt en dmx.

Quel canal dmx tu utilise pour le pan ?
Avec quellle valeur de 0 à 255 ?

Quelle canal dmx pour stopper le pan ?
A quelle valeur de 0 a 255?

IDEM pour le Tilt.( cx et valeurs)



Je n'ai pas compris ce que tu veut me dire sur la notice du dmx j'ai regler chaque lyre avec la valeur indiquer pour chaque équipement. Franchement par écrit ce n'ai vraiment pas simple pour moi...
9
Un controleur DMX peut lorsqu il est connecté en DMx :
à une lyre ,
à un laser
A une machine a fumée
A un par.

Controler les moteurs du scan
Changer les couleurs du scan
Mettre en chauffe la smoke machin
Envoyer de la fumée
Dessiner un logo avec un laser
Changer la vitesse de rotation du logo
Passer de plein feu a black out.

Mais pour savoir quelle machine le controler dmx va choisir

Et pour savoir quelle fonction le controler dmx va utiliser pour piloter sur la lyre ( le deplacement de bas en haut) le tilt ( de gauche a droite ) le pan

Tu as besoin du manuel de ta machine
( lyre) ou est écrit quelle canal dmx controle telle fonction .

Par exemple canal dmx 3
La valeur 0 a 7 = couleur verte
Valeur 8 à 15 = couleur rouge.

Par exemple canal DMX 1

Valeur de 0 a 255 controle le mouvement de tout en bas ( 0) à tout en haut (255.)







[ Dernière édition du message le 20/04/2024 à 09:28:27 ]

10
salut!

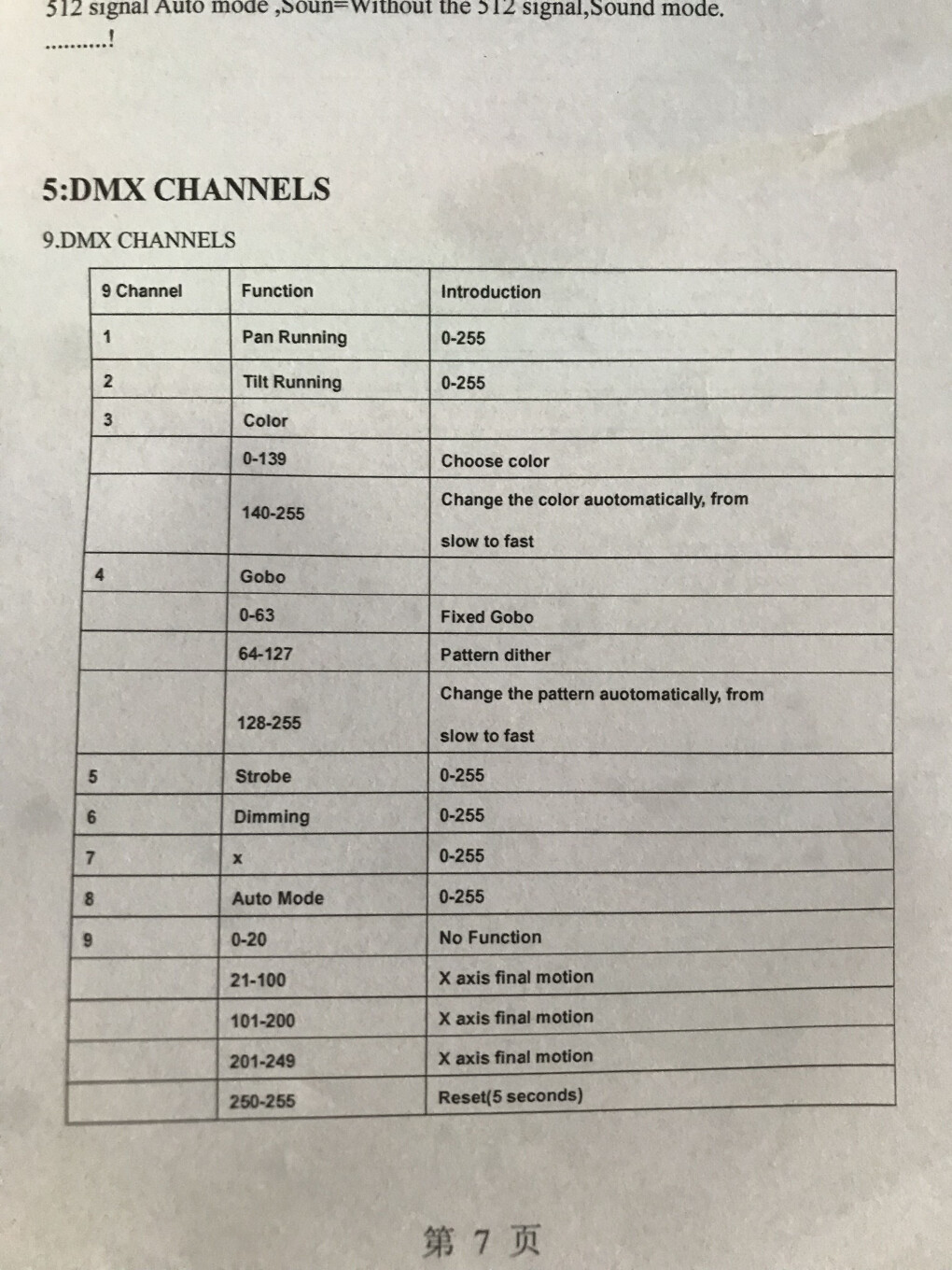

alors j'utilise le channel 11 pour pour le tilt automatique sur mes 4 lyre et je fait en sorte d'avoir un décalage de 3 seconde sur chaque lyres pour former la fameuse vague. et une fois la scène enregistrer il commence tous par le tilt 0 ce qui l'ai synchronise en même temp, je t'ai ajouter les photos.



Citation de Recstudio2 :
Un controleur DMX peut lorsqu il est connecté en DMx :
à une lyre ,
à un laser
A une machine a fumée
A un par.

Controler les moteurs du scan
Changer les couleurs du scan
Mettre en chauffe la smoke machin
Envoyer de la fumée
Dessiner un logo avec un laser
Changer la vitesse de rotation du logo
Passer de plein feu a black out.

Mais pour savoir quelle machine le controler dmx va choisir

Et pour savoir quelle fonction le controler dmx va utiliser pour piloter sur la lyre ( le deplacement de bas en haut) le tilt ( de gauche a droite ) le pan

Tu as besoin du manuel de ta machine
( lyre) ou est écrit quelle canal dmx controle telle fonction .

Par exemple canal dmx 3
La valeur 0 a 7 = couleur verte
Valeur 8 à 15 = couleur rouge.

Par exemple canal DMX 1

Valeur de 0 a 255 controle le mouvement de tout en bas ( 0) à tout en haut (255.)
