aide demandée panne sur circuit electronique pédalboard Boss M70

  • 39 réponses
  • 3 participants
  • 567 vues
  • 3 followers
panne sur circuit electronique pédalboard Boss M70
#1
Bonjour

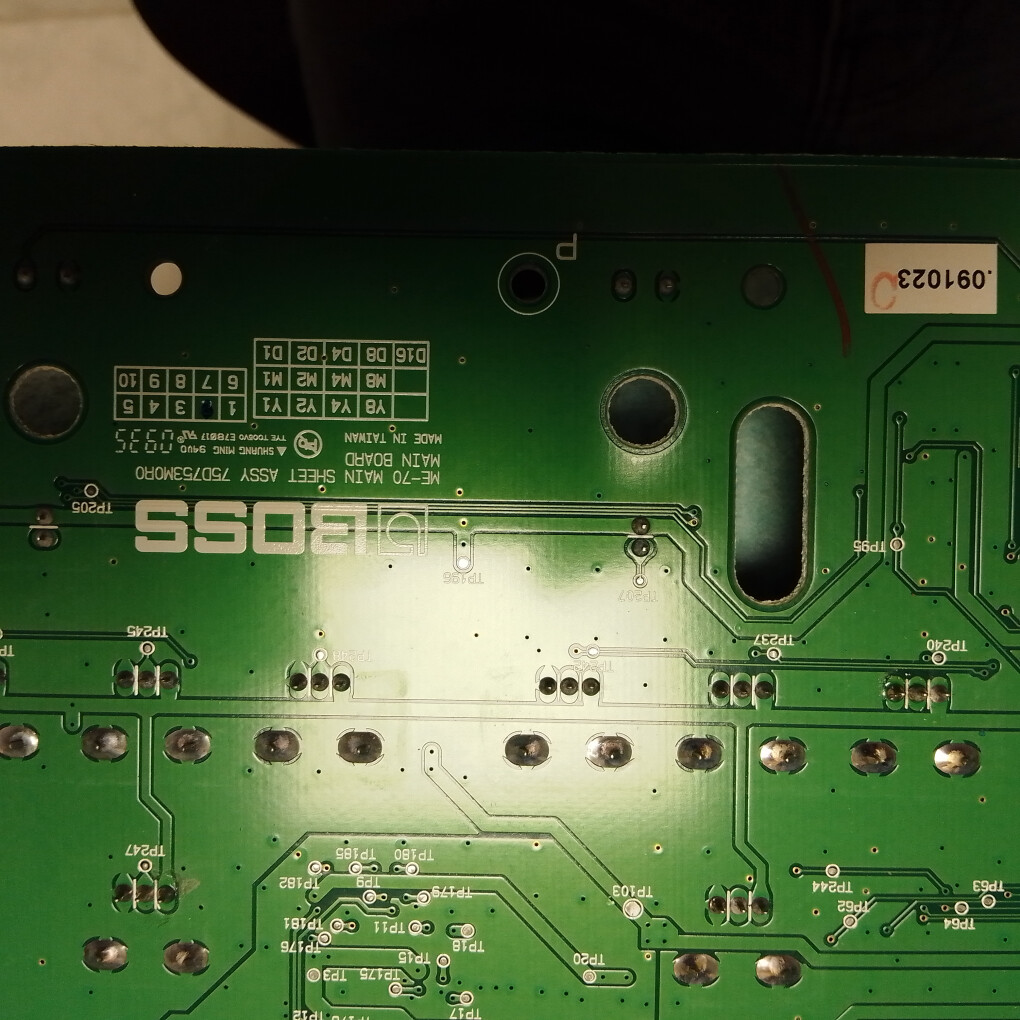

je ne sais pas si il y en a qui s'y connaissent en électronique mais ma pédal BOSS M70 ne s'allume plus ,je l'ai démonté et j'ai trouvé un composant qui a une sale tête voir cramé , c'est le L1 sur la première photo . je ne sais pas ce que c'est et il n'y a rien d'écrit dessus
Quelqu'un a une idée ?

Signaler
#2
Bonsoir,

C'est une self si tu as un multimètre tu peux voir si elle bip entre ses points de soudure (ou tu te mets en mode résistance et tu mesures tu dois trouver 0).
Tout ça machine débranchée.

Je regarde si on trouve le schéma.
Signaler
  • J’aime
1 réaction
#3

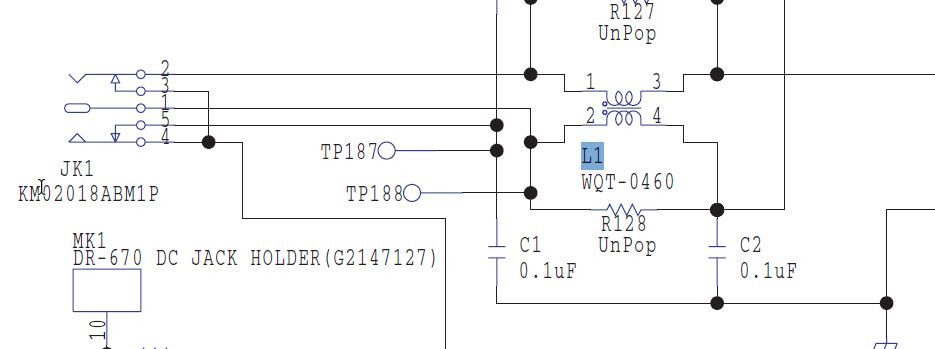

J'ai trouvé le schéma ici :

https://elektrotanya.com/boss_me-70_sm.zip/download.html#dl

La photo pour mieux comprendre : il faut tester en mode résistance entre 1-3 et 2-4 il faut trouver 0 sinon elle est cuite.

Mais pas sûr que ce soit le seul souci il doit y avoir un truc qui consomme beaucoup de courant derrière si elle est morte.



Signaler
#4
Alors en regardant tes photos à nouveau L1 me semble pas trop moche mais il y a plutôt Q3 à sa droite qui a l'air d'avoir pris un coup de chaud non ?
Signaler
#5
Merci pour vos réponses
L1 est noire et on voit qu'elle a chauffé
Signaler
#6
Salut ,

Q c'est le symbole d'un transistor.







Signaler
#7
Oui Q3 sert de régulation avec la zener juste à côté de 11v.
C'est apparemment l'alimentation principale qui repasse dans un régulateur 3.3v.
Signaler
#8
top
par contre je n'arrive pas a trouver le composant L1 comme il n'y a rien d'écrit dessus c'est chaud
Signaler
#9
C'est-à-dire à trouver ?
L'as-tu testé déjà ?
Signaler
#10
Test déjà comme ça

Signaler
  • J’aime
1 réaction
#11

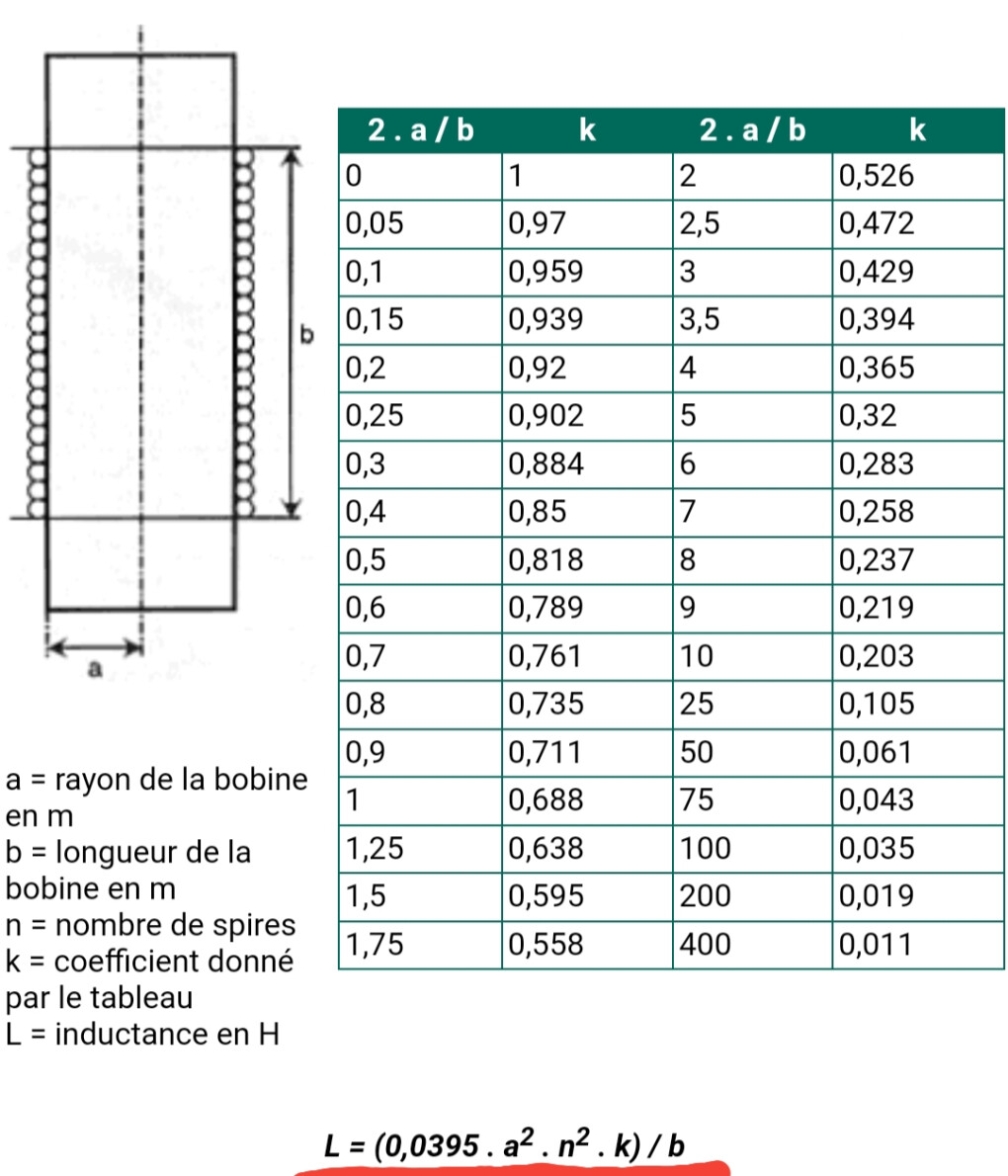

Il existe une formule avec un tableau pour calculer l inductance d'une self.en henry (L)

Après l avoir déssoudée , il faut compter le nombre de spire , la longueur total du fil electrique etc...









Signaler
  • J’aime
1 réaction
#12

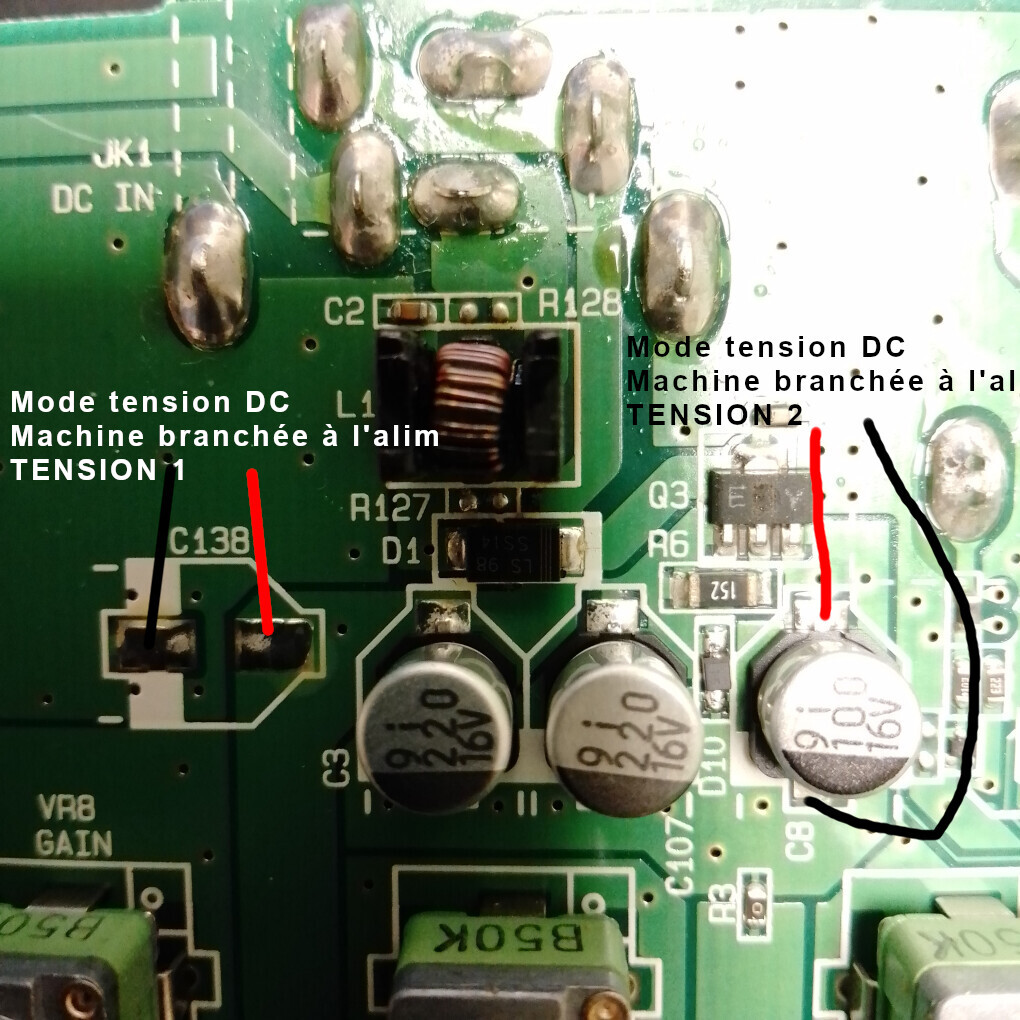

Et pour voir si Q3 est mort une fois le test d'avant effectué

Signaler
  • J’aime
1 réaction
#13
Merci Sauce
Je vais faire tous ces tests a mon retour mercredi
Et je reviendrai vers toi pour te dire ce que j'ai trouvé
Passes une bonne journée
Signaler
#14
Ok.
Signaler
#15

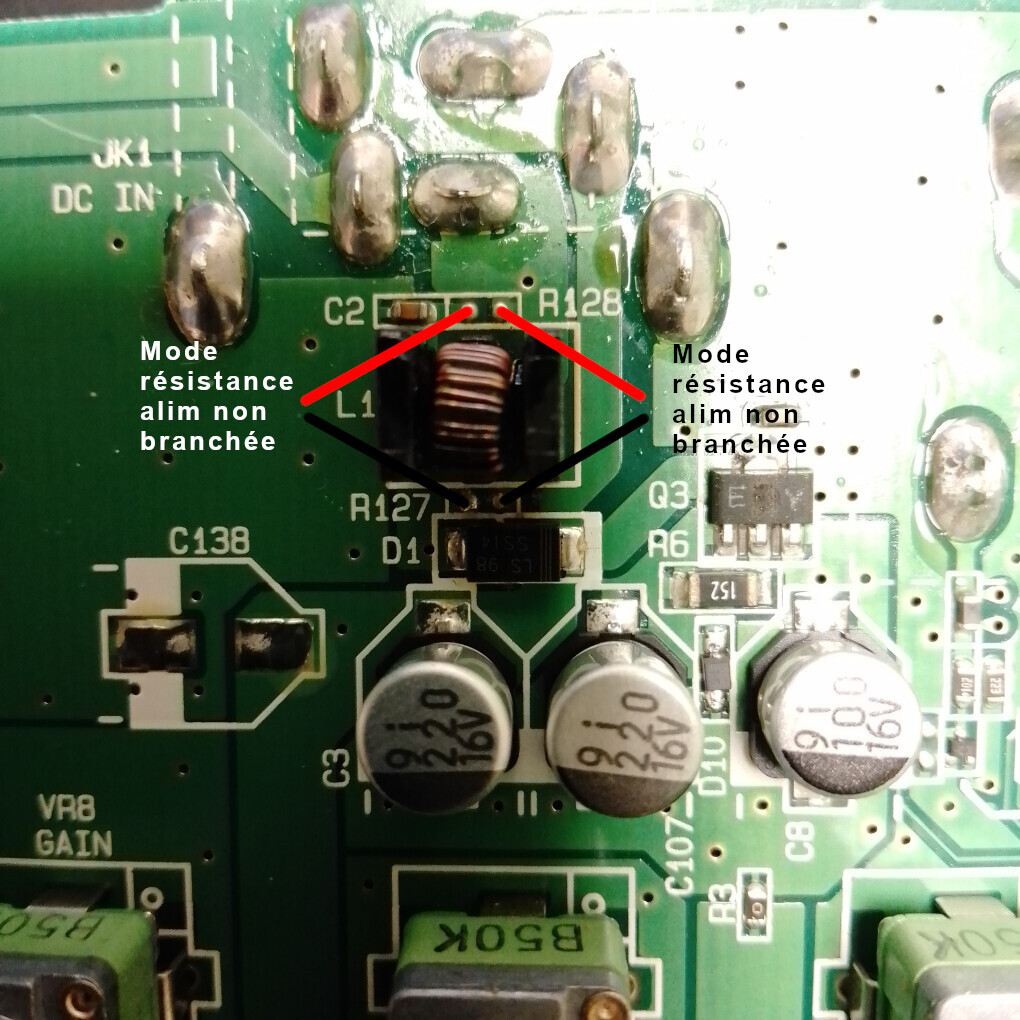

Contrôle en premier L1 en mode résistance sans alim voir s'il n'y a pas aussi des spires en court-circuit.

Signaler
  • J’aime
1 réaction
#16
Bonjour a tous
Alors j'y ai mis du temps mais bon
Test 1 résistance L1 = 0 ohms des 2 côtés
Test 2 = 0ohms des 2 côtés

il me reste le test sous tension , pour tout vous dire cette pédalboard je l'avais prêtée et l'alimentation avait été cramée et il s'en servait avec des piles
donc il faut que je retrouve une alimentation pour ce test .
voila !
Signaler
#17
Signaler
#18
Il faudrait déjà insérer un jack mono dans le INPUT et mettre une prise jack dans la prise d'alim (sans brancher de l'autre côté juste le connecteur DC inséré).

Je ne vois pas sur ta dernière photo comment tu as testé exactement ?
Signaler
#19

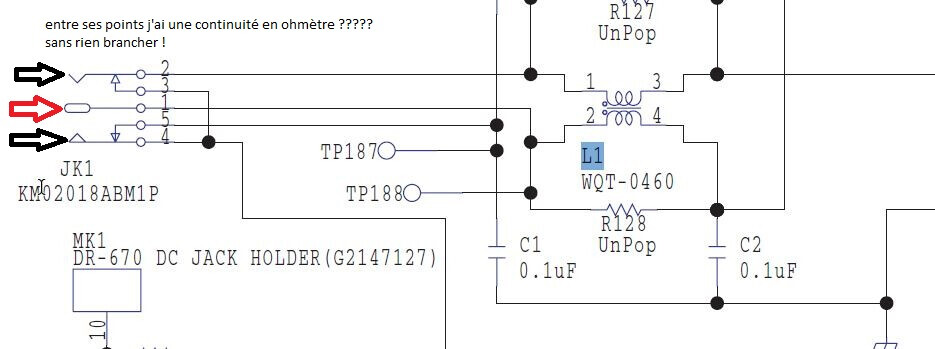

j'ai testé entre la fiche 1 et la 4
Signaler
#20

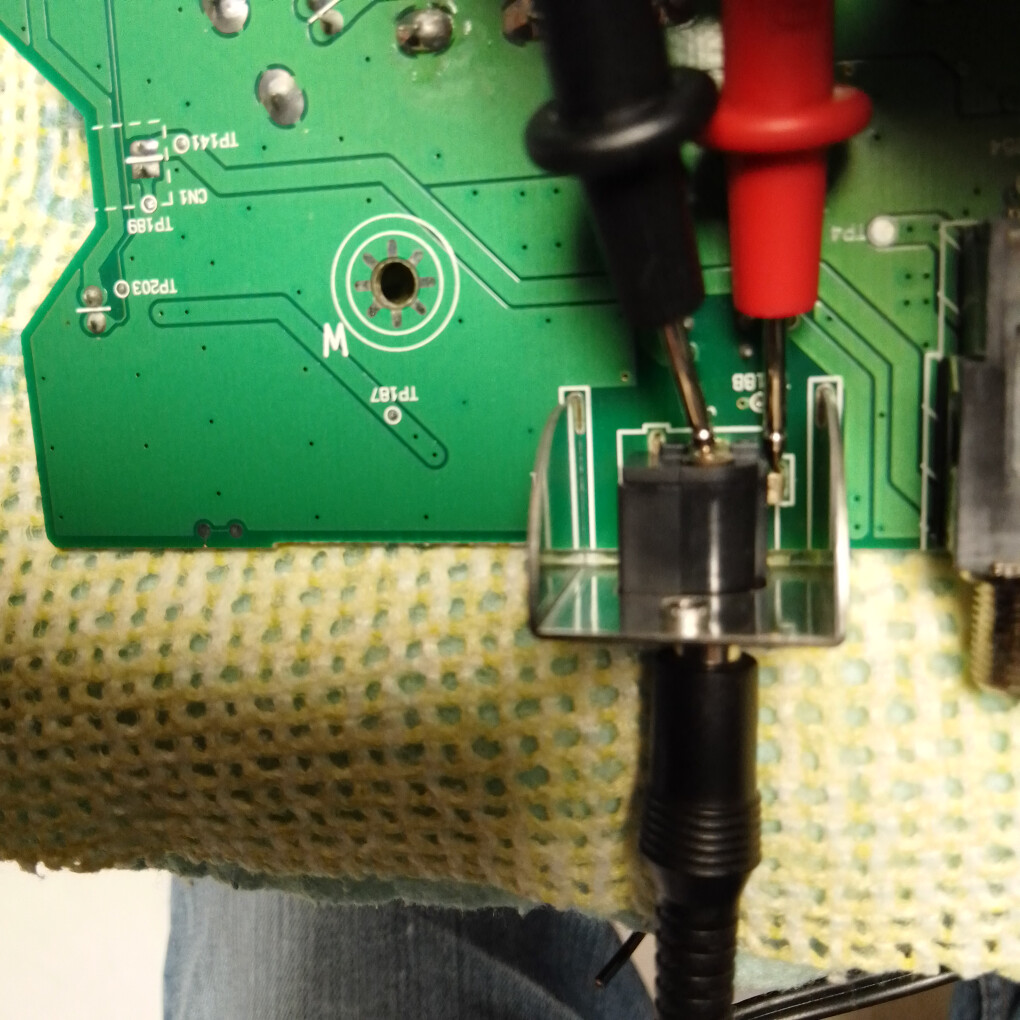

j'ai testé comme ça
j'ai de la continuité en ohmètre avec ou sans jack inséré dans la fiche DC
Signaler
#21
Mesure comme dans mon post 15 tu as continuité dans les 2 cas ?
Signaler
#22
oui
Signaler
#23
Je dirais dessoude L1 déjà pour voir et pour la mesurer directement.
Signaler
#24
Ok je vais faire cela
Merci
Signaler
#25
Ca fait 8 jours que je dis de dessouder L1.

Mieux vaut tard que jamais.😀

On va enfin savoir le fin mot de l'histoire

Est ce que L1 est hs ?
Qui est responsable de son agonie ?







Signaler
  • J’aime
1 réaction
