Construction du Mastering EQ DR-MQ5

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

11 Avril 2014 à 00:37

#1

Bonjour,
je crée ce post pour partager mon expérience à propos de la fabrication de l'eq mastering EQ DR-MQ5

les fréquences sont les mêmes que sur le gml 9500
le circuit est inspiré du sontec, mais a été amélioré.
il dispose en plus d'un mode MS

je vous met un petit récapitulatif que j'ai pris sur le forum du mec qui a créé le projet

https://www.diy-racked.com/diy-talk/viewtopic.php?f=12&t=232

• 5 Bands Fully Parametric for Each Channel
• 78 frequency choices per channel
• 21 Frequency steps for each band
• Mid Side processing
• Discrete Output Amplifier
• DOA sockets
• Electronically balanced Input and Output
• Individual Channel bypass
• Individual band bypass
• 21 Gain steps for each band
• Individual band 6/12db gain switch
• Precision 1/2dB increments of boost or cut (6db gain mode)
• 11 Shape steps for each band
• Shelf/Bell switch for Low Band
• Large knobs for easy adjust
• Linear Power Supply
• One solid Board Layout
• Hi Quality 3U Front Panel
• Rugged chassis construction
• Custom toroid 110/220VAC

Pour l'instant j'ai acheté le kit pcb, boitier, transfo d'alim

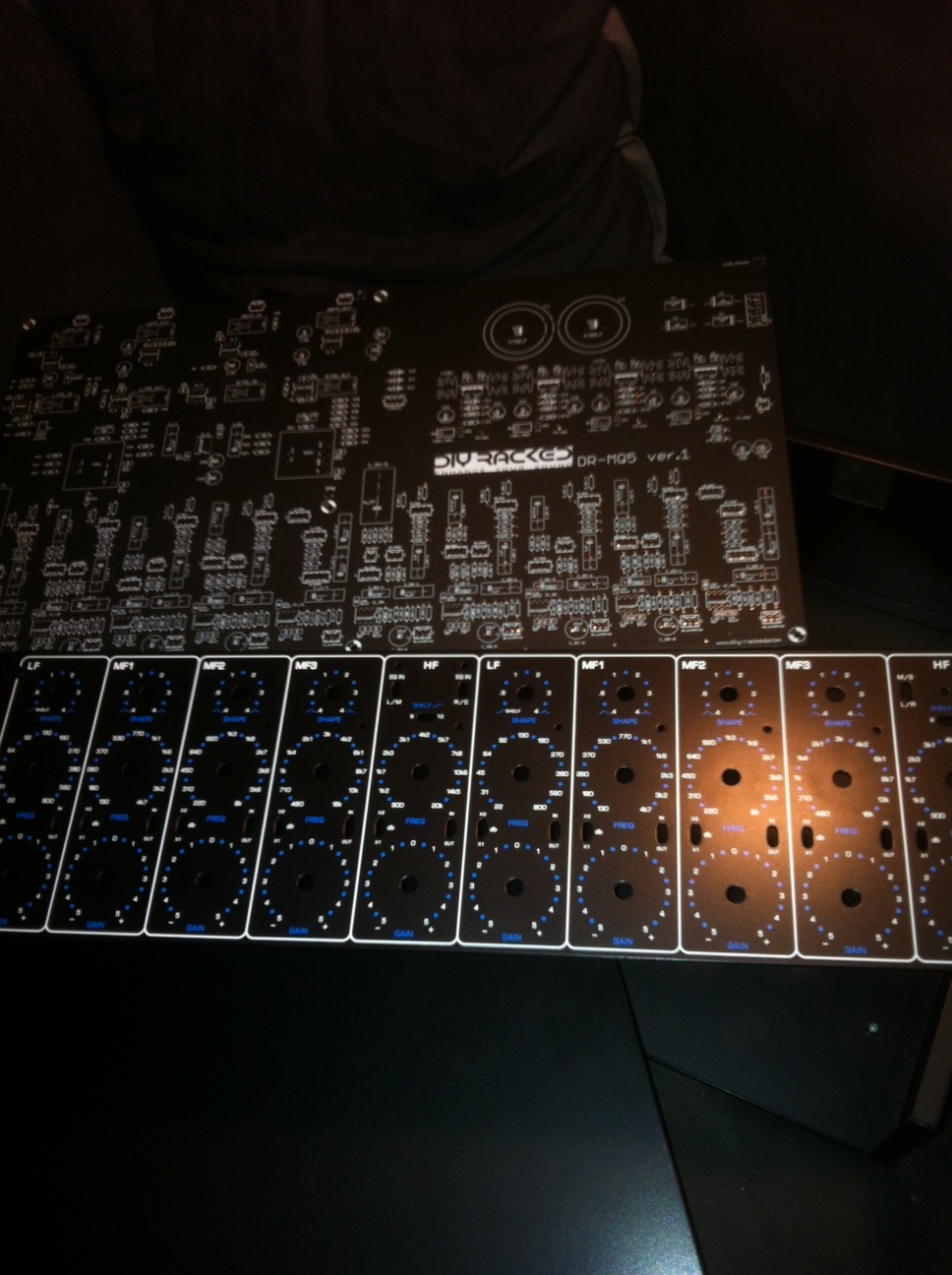

le boitier est vraiment joli et le pcb est énorme

image.php

pour les switch rotatif servant à changer de fréquence et de gain j'avais le choix entre des elma hors de prix (environ 100€ pieces et il en faut 20)
je me suis donc logiquement décidé pour des switch de bonne qualité tout de même mais biens moins cher
donc j'ai pris ça à l'instant
http://www.kukaudio.com/au/cpxx.asp?id=94

pour les switch du facteur Q des bandes graves j'ai pris ça
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=130917282428&ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649

j'ai aussi commandé les deux amplis op discret chez hairball
ce sont les répliques exactes des fameux amplis op 990
http://www.hairballaudio.com/shop/product_info.php?products_id=134

et le reste je vais bientôt commander quand j'aurais fait mes comptes :??:

j’espère que je vais pas trop galérer pour le montage en tant que débutant :mdr:

j'ai déjà quelques preamp et compresseur à mon actif et je ne compte pas m’arrêter la,
mais je suis juste bon a suivre pas à pas les notice je n'ai pas les connaissance pour rentrer en profondeur et c'est d'ailleurs très frustrant
j’espère que ça viendra

au prochain épisode commande de tout les composants chez farnell, d'ici que je trouve quelqu'un avec un compte pro qui peux acheter pour moi lol

si vous avez des questions n’hésitez pas

www.puresound-studio.com

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

29 Novembre 2014 à 13:19

#326

Bon j'ai presque fini le PCB (il me manque encore quelques capa et les amplis OP)
Et j'ai bien avancé sur les switchs

Vévé

5530

Je poste, donc je suis

Membre depuis 23 ans

29 Novembre 2014 à 13:44

#327

www.whitecatstudio.be

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

29 Novembre 2014 à 21:06 (modifié le 30 Novembre 2014 à 23:57)

#328

Bon j'ai presque fini mais il me manque quelques capa, notamment les styroflex 100pF et 330pF, c'est bête j'aurai du les prendre chez Banzaï avec ma première commande car là ça va faire payer 15euros de frais de ports pour 6 capas c'est un peu bête.
Je voudrais aussi un switch double point pour le ON/OFF car juste couper la phase c'est un peu léger.

J'attends aussi mes switchs de chez Kukaudio et des nouvelles du tech de chez DIY racked pour ma petite modif sur le sélecteur de fréquence.

Et aussi, quel est la valeur de la résistance R_Led ?? il n'en parle pas dans le guide.

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

01 Décembre 2014 à 08:40

#329

je t'ai envoyé les capa tu les a reçu?

www.puresound-studio.com

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

01 Décembre 2014 à 08:42

#330

pour R led il ne faut rien mettre sinon la luminosité va baisser chaque fois que tu allume une led supplémentaire

il faut par contre pas mal augmenté la valeur des résistances qui viennent avant chaque led car sinon c'est vraiment trop lumineux

www.puresound-studio.com

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

01 Décembre 2014 à 12:32

#331

Non je n'ai pas encore reçu mais je vais checker le courrier

Donc je mets un jumper à la place de R_Led ?

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

01 Décembre 2014 à 13:59

#332

oui un jumper

www.puresound-studio.com

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

08 Décembre 2014 à 01:04

#333

Dans la famille des rotary switch :

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

08 Décembre 2014 à 02:38

#334

ça prend un temps fou :p

courage d'ici peu de temps tu sera content

www.puresound-studio.com

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

08 Décembre 2014 à 13:30

#335

Oui là j'ai presque fini, il me reste un peu de cablage à faire today, les ampli op et les 6 capas styoflex et c'est bon.
Pour la calibration, j'ai trouvé via facebook la calibration du MS, mais pour l'alim, si j'ai bien compris, il suffit d'enlever les jumpers, allumer, mesurer les tensions et ajuster et ensuite éteindre, remettre les jumpers et en avant ??

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

08 Décembre 2014 à 19:53

#336

Bon j'ai un souci, j'ai allumé la machine, l'alim marche en partie mais je n'ai pas le -24 et le -18, je vois pas d'où ça vient.
Sinon j'ai le +18 et + 24 sans problème

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

08 Décembre 2014 à 21:16

#337

Bon, je me suis planté de sens sur 2 capas de l'alim

Bravo le mec !!!

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

08 Décembre 2014 à 22:26

#338

pour l'alim je ne me rappelle plus
les jumpers sont une protection si je dis pas de bétises
tu a posé la question au technicien sur facebook ou a tat?

moi je n'ai toujours pas calibré le ms faute d'avoir un bon multimètre :/

www.puresound-studio.com

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

08 Décembre 2014 à 22:58

#339

Ben j'ai fait ça avec les techs du studio, l'idée c'est de branché la machine sans les jumpers et ensuite mettre les jumpers et calibrer en charge.

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

10 Décembre 2014 à 20:53

#340

J'ai presque fini

J'ai de moins en moins le temps alors la fin est longue.
Je m'occupe des leds là, je les ai collé à la face avant mais je me pose encore la question de comment je vais organiser le câblage.
Je pense que je vais faire comme une grosse nappe avec tout e câblage entre les deux plaques pour que la face avant se démonte facilement.

Ramses28

1743

AFicionado·a

Membre depuis 20 ans

31 Décembre 2014 à 11:54

#341

flageuh !

Spécialiste de la Ouiche Lorraine

trashfield

1716

AFicionado·a

Membre depuis 18 ans

13 Janvier 2015 à 10:32

#342

alors cet EQ !! il sonne ???

lé0nidas

1347

AFicionado·a

Membre depuis 16 ans

13 Janvier 2015 à 15:34

#343

pour ma part j'ai commencé un petit peu à l'utiliser et j'en suis content
ça peux être précis comme ça peux être musical

www.puresound-studio.com

trashfield

1716

AFicionado·a

Membre depuis 18 ans

13 Janvier 2015 à 16:57

#344

ok c'est cool merci

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

16 Janvier 2015 à 00:57

#345

Pas encore fini le mien, les temps ont été plutôt chargé et j'ai pris un temps fou à choisir une paire de OPAMP, j'étais parti sur du 2520 mais ce n'est finalement pas ce que je cherche et j'ai rpis une paire de SK99 de chez Soundskulptor, ils ont l'air de pouvoir encaisser du niveau et d'être très rapide et linéaire

Sinon entre temps je me suis fait un ez1073, facile à construire par rapport au DR MQ5, en deux jours c'est fait easy !!!
Et j'ai un rack et une alim à faire pour ma nouvelle paire de Neumann 435b

trashfield

1716

AFicionado·a

Membre depuis 18 ans

16 Janvier 2015 à 11:01

#346

et ça sonne ce ez1073 ?

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

16 Janvier 2015 à 12:11

#347

Il sonne super !!

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

18 Janvier 2015 à 21:05

#348

Bon j'ai un problème, les switchs que j'ai pris pour le facteur Q des basses fréquences sont légèrement trop grand et ils touches les switchs de sélection de fréquences

J'ai tout fini et bim, je me rends comptes de ça, j'en ai marre !!!!!

J'avais trouvé ces switchs sur ebay, pas le même lien que toi Leonidas car il n'existait plus mais un autre qui ressemblait beaucoup.

berl

10919

Membre d’honneur

Membre depuis 21 ans

19 Janvier 2015 à 08:30

#349

Tant mieux si ton seul problème est la taille des switchs

C'est quel modèle exactement ? Il m'en reste quelques uns du G9 et autres.

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

MasterinParis

152

Posteur·euse AFfiné·e

Membre depuis 18 ans

19 Janvier 2015 à 12:19

#350

Alors c'est des 2x12 positions
Ils ressemblent beaucoup à ceux de chez kukaudio mais ils sont marron et un peu plus large.
