Construction du Mastering EQ DR-MQ5

  • 476 réponses
  • 37 participants
  • 90 322 vues
  • 48 followers
Sujet de la discussion Construction du Mastering EQ DR-MQ5
Bonjour,
je crée ce post pour partager mon expérience à propos de la fabrication de l'eq mastering EQ DR-MQ5

les fréquences sont les mêmes que sur le gml 9500
le circuit est inspiré du sontec, mais a été amélioré.
il dispose en plus d'un mode MS

je vous met un petit récapitulatif que j'ai pris sur le forum du mec qui a créé le projet

https://www.diy-racked.com/diy-talk/viewtopic.php?f=12&t=232

• 5 Bands Fully Parametric for Each Channel
• 78 frequency choices per channel
• 21 Frequency steps for each band
• Mid Side processing
• Discrete Output Amplifier
• DOA sockets
• Electronically balanced Input and Output
• Individual Channel bypass
• Individual band bypass
• 21 Gain steps for each band
• Individual band 6/12db gain switch
• Precision 1/2dB increments of boost or cut (6db gain mode)
• 11 Shape steps for each band
• Shelf/Bell switch for Low Band
• Large knobs for easy adjust
• Linear Power Supply
• One solid Board Layout
• Hi Quality 3U Front Panel
• Rugged chassis construction
• Custom toroid 110/220VAC



Pour l'instant j'ai acheté le kit pcb, boitier, transfo d'alim
le boitier est vraiment joli et le pcb est énorme

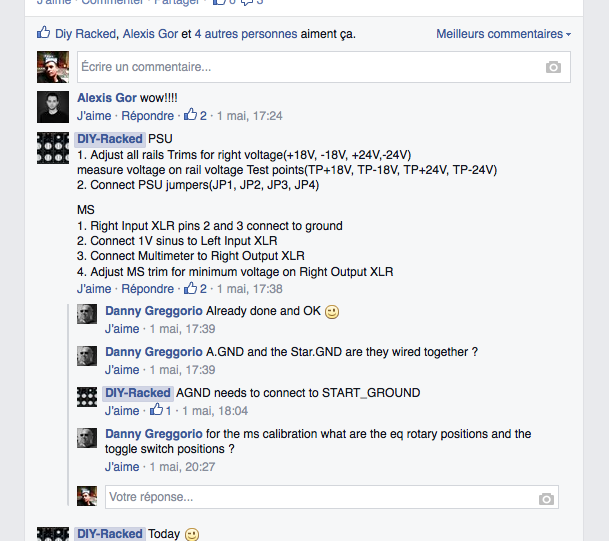

image.php

pour les switch rotatif servant à changer de fréquence et de gain j'avais le choix entre des elma hors de prix (environ 100€ pieces et il en faut 20)
je me suis donc logiquement décidé pour des switch de bonne qualité tout de même mais biens moins cher
donc j'ai pris ça à l'instant
http://www.kukaudio.com/au/cpxx.asp?id=94

pour les switch du facteur Q des bandes graves j'ai pris ça
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=130917282428&ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649

j'ai aussi commandé les deux amplis op discret chez hairball
ce sont les répliques exactes des fameux amplis op 990
http://www.hairballaudio.com/shop/product_info.php?products_id=134

et le reste je vais bientôt commander quand j'aurais fait mes comptes :??:

j’espère que je vais pas trop galérer pour le montage en tant que débutant :mdr:

j'ai déjà quelques preamp et compresseur à mon actif et je ne compte pas m’arrêter la,
mais je suis juste bon a suivre pas à pas les notice je n'ai pas les connaissance pour rentrer en profondeur et c'est d'ailleurs très frustrant
j’espère que ça viendra :)

au prochain épisode commande de tout les composants chez farnell, d'ici que je trouve quelqu'un avec un compte pro qui peux acheter pour moi lol

si vous avez des questions n’hésitez pas :)


www.puresound-studio.com

Afficher le sujet de la discussion
141
ahhh je vois la route, puis des relais à péage, avant la sortie.....audio :-D
142
Citation :
c'est des composants dicrets
ils se sont soudé je les ai pas vu arrivé

:mdr: :mdr: :lol::bravo:

Bon courage pour le montage !

www.kelen.fr

qsound.fr

[ Dernière édition du message le 12/05/2014 à 22:29:51 ]

143
bon j'ai pas eu le courage de tout faire aujourd'hui j'ai juste mis les premières résistances avec de l'isolant sur les 10 switch de gain et j'en ai fait un complet, demain je vais essayer de faire tout les switch de gain


sinon j'ai recu des boutons provisoire avec les switchs en attendant de choisir

j'en ai mis quelques un en place et c'est pas degeu, même si la taille au dessus aurait été mieux


www.puresound-studio.com

144
Nan nan !, envoi moi l'appreil, je me chargerais de changer les boutons t'inquiète :-D

en même temps....ceux que tu as mis me vont très bien à moi....pas sûr que je les change :-p

[ Dernière édition du message le 13/05/2014 à 03:54:18 ]

145
pas de pb je t'en prend une 12 aine :bravo:

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

146
classe tout ça...
bon courage LéOnidas, tu vas bientôt arriver au bout ;-)

www.kelen.fr

qsound.fr

147
C'est pas mal avec des boutons un poil petits, ça rend le tout très lisible et ça dégage bien l'accès aux switches! Même si en effet l'aspect est un tout petit poil plus cheap qu'un truc avec des gros boutons qui prennent toute la place!

Bon courage pour te taper toutes les résistances, prévois quelques bon albums à écouter en même temps!
148
merci les gars :) quand ça plait il n'y a pas besoin de bcp de courage :)
quand je n'ai rien à souder maintenant je me sens mal :-D

c'est vrai que les boutons sont assez sympa, je crois que je vais laisser ça comme ça pour l'instant, car 100 euros de plastique je préfère les mettre dans autre chose genre pour fabriquer un u47 fet :aime:

www.puresound-studio.com

149
Voici 2 exemples de MQ5 fini :D:



C'est beau !!!

http://LeTubeAEssai.com

150
Citation :
j'en ai mis quelques un en place et c'est pas degeu, même si la taille au dessus aurait été mieux

En effet, une taille au dessus serait parfait ! je trouve que ce type de bouton est très sympa...
