Sujet de la discussion L'électronique pour le musicien partie 18
Cette semaine, on continue de décortiquer la Distortion Plus de MXR, et on passe en mode Lego : on va rajouter des petites briques pour transformer ce qui est, au départ, un circuit simple, en une pédale un peu plus "couteau suisse". C'est parti pour une fournée de diodes et de condensateurs !



Lire l'article


Ce thread a été créé automatiquement suite à la publication d'un article. N'hésitez pas à poster vos commentaires ici !
2
Question : pour augmenter considérablement le gain de sortie, pourquoi ne pas doubler les diodes en série, comme si on avait des diodes avec un seuil de 500mV ? Pour garder un bon niveau de saturation, il faudrait aussi augmenter le gain de l'amplificateur, mais ça devrait le faire, non?
3
Citation de ZeeByeZon :
...pourquoi ne pas doubler les diodes en série...

Selon le type de diodes utilisées pour doubler on risque de modifier la réponse dynamique de la pédale, si ce n’est pas ce qui est recherché on pourrait essayer de doubler avec des diodes schottky qui ont une tension de seuil faible avec un « coude » assez franc, ainsi la différence pourrait être moins sensible.

[ Dernière édition du message le 10/02/2022 à 21:05:37 ]

4
Citation de Pr. :
Protection d’alimentation : la diode est installée entre le rail d’alimentation +9V et la masse.

S’il y a erreur de polarité et que la diode n’est pas assez costaud elle va cramer, et si l’alim est mal protégée contre les courts-circuits c’est elle qui crame. L’autre solution serait de câbler la diode en série mais on perd un peu de tension d’alim. Là aussi une diode schottky serait un moindre mal.
5
Oui pour la protection ça m'avait surpris aussi, on est en train de court-circuiter l'alim, c'est un peu dangereux !
6
Citation de Feupied :
Selon le type de diodes utilisées pour doubler on risque de modifier la réponse dynamique de la pédale

Je ne comprends pas ça
7
Citation :
modifier la réponse dynamique de la pédale

Effectivement, ça ne veut rien dire ...
8
Citation de Phil29 :
Citation :
modifier la réponse dynamique de la pédale

Effectivement, ça ne veut rien dire ...

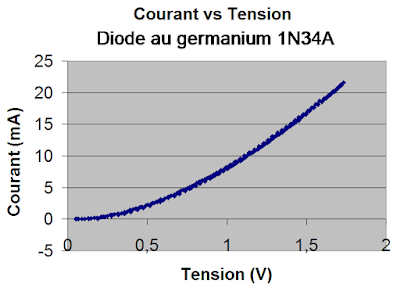

Je veux simplement dire que la forme de la courbe courant/tension autour de la tension de seuil est très variable selon le type de diode utilisé alors que ces pédales de distorsion sont conçues pour travailler précisément dans cette zone, aussi la forme de la courbe (ou plutôt le choix de la diode) est une caractéristique importante du son de la pédale et du rendu obtenu, l’effet de distorsion étant obtenu en écrêtant plus ou moins le signal selon son niveau sur la courbe. Mettre en série deux diodes revient à combiner deux courbes dont la forme résultante sera probablement différente de celle d’origine, et modifiera possiblement le rendu.

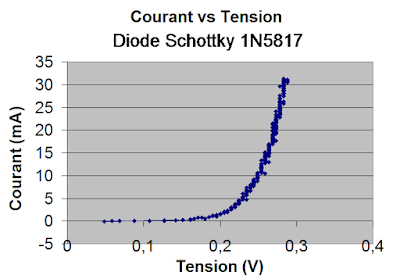

D’où la suggestion, en réponse à la proposition de ZeeByeZon, d’utiliser en complément des diodes schottky qui avec un coude très marqué, presque à angle droit, devraient apporter théoriquement des modifications moins sensibles. C’est juste une suggestion, je n’ai pas essayé.
9
Le schéma le plus naturel pour garder les mêmes caractéristiques sonores de distorsion, tout en offrant un plus grand niveau de sortie consiste a :
- garder le circuit de distorsion avec 2 diodes tête-bêche, comme sur le schema initial, et,
- ajouter un étage d'amplification en sortie, linéaire autant que possible, ce qui permet également d’éviter les aléas dus a la charge de sortie.

Mettre plusieurs diodes (ou paires de diodes) en série pour augmenter le seuil de clipping, ça se fait, en particulier si on veut une distorsion asymétrique (auquel cas on choisit des diodes de caractéristiques différentes), mais le son n'est plus le même.
10
Citation de Zorks :
Le schéma le plus naturel pour garder les mêmes caractéristiques sonores de distorsion, tout en offrant un plus grand niveau de sortie consiste a :
- garder le circuit de distorsion avec 2 diodes tête-bêche, comme sur le schema initial, et,
- ajouter un étage d'amplification en sortie, linéaire autant que possible, ce qui permet également d’éviter les aléas dus a la charge de sortie.

Mettre plusieurs diodes (ou paires de diodes) en série pour augmenter le seuil de clipping, ça se fait, en particulier si on veut une distorsion asymétrique (auquel cas on choisit des diodes de caractéristiques différentes), mais le son n'est plus le même.


C'était une option que j'avais envisagée, mais je trouvais que le circuit commençait à avoir un petit côté "usine à gaz" par rapport à sa version originelle. Mais ça reste en effet une bonne option, car toute modification trop importante de l'étage passif de sortie aura une conséquence sur le timbre de la pédale. On pourrait utiliser la deuxième section du TL072 pour cela !

Quand à la diode de protection, et le risque de mettre l'alimentation en court circuit, c'est vrai que l'ajout de, au moins, une résistance en série serait nécessaire, une diode Schottky en série serait encore mieux
