Transformateur 110v vers 230v

  • 19 réponses
  • 6 participants
  • 597 vues
  • 6 followers
Sujet de la discussion Transformateur 110v vers 230v
Bonjour,
est ce que vous avez un transfo à recommander pour passer de 110v vers du 230v de chez nous et qui coute pas 300€ (je trouve que ça !!!) ?
Merci !
2
Salut Kidau,

Quelle puissance ?
Pour quel usage? "Domestique" (faible consommation) ou "industriel" (forte puissance)
Tu peux pas remplacer le transfo tout simplement?
Sur certain appareil, il suffit parfois de changer un fil de place au transfo
https://fr.audiofanzine.com/les-mains-dans-le-cambouis/forums/t.432857,mini-disk-sony-mds-e10-en-230v-possible.html
Si c'est une alimentation à découpage, habituellement, elles sont compatibles 110V/230V sans modifications.
AL1
3
Effectivement si tu nous précises quel matériel tu veux alimenter, ça aidera sûrement ! En attendant, il y a en a pas mal d'occasion à pas cher sur Leboncoin :):

Ancienement appelé The Koala

Le site web de TAMPCO

4
Merci pour les réponses ! (j'avais pas activé les notifications sur ce thread ....) C'est un vieux preampli rack guitare de chez ART (Art SGX 2000) acheté d'occasion. Il y a marqué à l'arrière : 105-125 volts AC, 50-60 hz, 32 watts, la prise à l'air americaine (Prise américaine de Type B)

[ Dernière édition du message le 25/06/2022 à 16:38:52 ]

5
Salut,
Tu peut rajouter un transfo en amont sans démonté l’autre sinon ..
exemples ;

https://www.amazon.fr/dp/B08JLX8QC2/ref=sspa_dk_detail_0?psc=1&pd_rd_i=B08JLX8QC2&pd_rd_w=gOACX&content-id=amzn1.sym.71ffa51f-56d6-4926-9be4-76d6b0a072a7&pf_rd_p=71ffa51f-56d6-4926-9be4-76d6b0a072a7&pf_rd_r=DQWVCB1QFK5D60REBJ0S&pd_rd_wg=ORLYr&pd_rd_r=a94d3a01-1c65-4999-9934-84b6ba5cc857&s=hi&spLa=ZW5jcnlwdGVkUXVhbGlmaWVyPUExWDM0WFlLRkhFUEZIJmVuY3J5cHRlZElkPUEwMDg0MDE3MkRHNFFWMVNJVlZHMSZlbmNyeXB0ZWRBZElkPUEwOTM0Mzg2MUoyNUg1MlZPU1lQNCZ3aWRnZXROYW1lPXNwX2RldGFpbDImYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbGljaz10cnVl

ou ça , 200 watts
https://www.cdiscount.com/bricolage/electricite/transformateur-ac-220v-a-110v-eu-plug-200w-d03632/f-16614-auc6420067028986.html?cid=search_pla&cm_mmc=PLA!COR!BRI!MP!287498184!bing&msclkid=ee2af4a2273a1a5a682c961a225e0cf2

(-;  Be Funky  ;-)

Soundcloud

6
merci pour les liens je vais regarder tout ça
7
une photo interne ?
photo avec son transfo interne

possible que tout soit prévu dedans ?

as tu un multimètre ?

à défaut cette référence devrait suffire
https://www.cdiscount.com/bricolage/electricite/nedis-convertisseur-d-alimentation-230-v-c-c-11/f-16614-ned5412810300730.html?idOffre=929024063#mpos=0|mp
8
Citation de michel.29 :
à défaut cette référence devrait suffire
https://www.cdiscount.com/bricolage/electricite/nedis-convertisseur-d-alimentation-230-v-c-c-11/f-16614-ned5412810300730.html?idOffre=929024063#mpos=0|mp


Tout à fait!
AL1
9

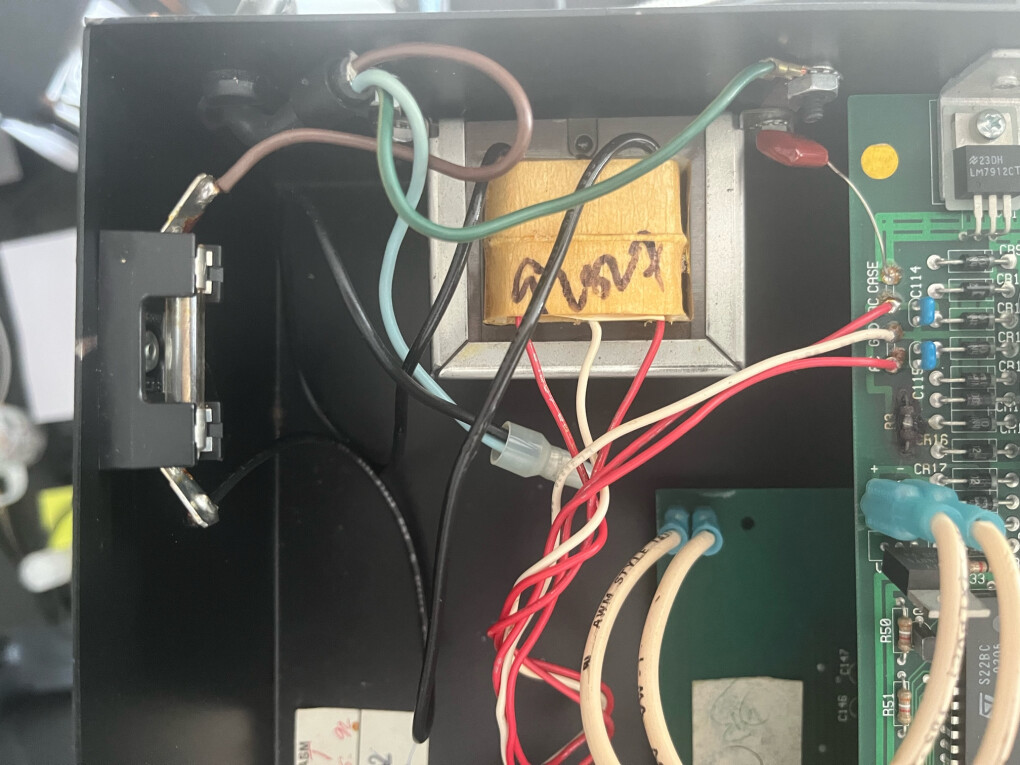

merci pour vos conseils, voici des photos, la prise (3 broches) est en fin de vie aussi
10
Ah ouais elle a morflé la prise ! A changer pour une version européenne en même temps que ton transfo !
J'en profiterais aussi pour mettre de la gaine thermo pour bien souder les connections, au fusible et au transfo, histoire de pas avoir ce genre de petit cache en plastique.

Vu la tête du transfo, il serait mêle possible de le remplacer lui seul, il suffit de savoir quelle tension AC il sort sur ses fils rouges et prendre un équivalent. Ca serait la modif la plus propre, c'est mon opinion en tout cas 😁

Ancienement appelé The Koala

Le site web de TAMPCO

11
salut , oui transfo externe ou changer l'interne les 2 fonctionnent , par contre sur les photos il y a la resistance R3 (à coté des fils de sortie du transfo) qui n' a pas l' air trop en forme ????? , elle semble avoir eu un gros coup de chaud
12
Citation :
Vu la tête du transfo, il serait mêle possible de le remplacer lui seul, il suffit de savoir quelle tension AC il sort sur ses fils rouges et prendre un équivalent. Ca serait la modif la plus propre, c'est mon opinion en tout cas

:clin: C'est pas trés compliqué a faire, juste un peu de patience, de soudure et c'est probablement moins cher qu'un tranfo externe.

Citation :
par contre sur les photos il y a la resistance R3 (à coté des fils de sortie du transfo) qui n' a pas l' air trop en forme ?????


De fait, son remplacement ne serait pas un luxe.:8)
AL1

[ Dernière édition du message le 28/06/2022 à 08:04:32 ]

13
Citation :
de savoir quelle tension AC
et tu le branche sur du 220 pour tester ces secondaires ? :mrg:

(-;  Be Funky  ;-)

Soundcloud

14
Citation de BBmiX :
Citation :
de savoir quelle tension AC
et tu le branche sur du 220 pour tester ces secondaires ? :mrg:

C'est le plus simple, non ? A moins que notre ami possède un générateur de signal réglé à 50 Hz faible tension et qu'il puisse mesurer le signal des deux côtés du transfo, etc... Enfin voilà, si tu fais gaffe à pas toucher le fusible ou les fils volants côté primaire, et que tu mesures juste côté secondaire, il devrait pas y avoir de souci ! Tout dépend du niveau en électronique de notre AFien :bravo:

Ancienement appelé The Koala

Le site web de TAMPCO

[ Dernière édition du message le 28/06/2022 à 10:01:03 ]

15
Oui, au niveau de la solution. le plus simple et le plus propre .Ok.
je soulignais le paradoxe de vouloir tester des secondaires en alimentant en 110 volt, quant on à pas la possibilité de le brancher en 110 volt justement ...:mrg:

(-;  Be Funky  ;-)

Soundcloud

16
On peut toujours essayer en lisant le schema de la bête :clin:
https://www.scribd.com/doc/285550642/ART-SGX-2000-Schematic
AL1
17
pas moyen d'héberger la doc sur AF ?
à défaut sur Electrotanya?
pas inscrit sur Scibd et pas envie de m'inscrire

vu la photo avec la prise malade et dessous c'est bien un vieux transfo 220/110 ?
c'est sur le tien ou une photo du www

transfo origine ?
un seul primaire 110 et probablement 2*12ou 2*15 au secondaire
18
Citation de TAMPCO :
A moins que notre ami possède un générateur de signal réglé à 50 Hz faible tension et qu'il puisse mesurer le signal des deux côtés du transfo, etc... Enfin voilà, si tu fais gaffe à pas toucher le fusible ou les fils volants côté primaire, et que tu mesures juste côté secondaire, il devrait pas y avoir de souci ! Tout dépend du niveau en électronique de notre AFien

Mes compétences en electronique s'arrête à savoir souder et 2/3 bases d'electronique ... là c'est un peu trop compliqué pour moi :facepalm:.

Citation de kluck :
par contre sur les photos il y a la resistance R3 (à coté des fils de sortie du transfo) qui n' a pas l' air trop en forme ????? , elle semble avoir eu un gros coup de chaud

oui bien vu, j'ai vu ça en le demontant, ça je vais voir pour la changer je pense.

Citation de michel.29 :
pas moyen d'héberger la doc sur AF ?

J'ai trouvé une doc ici https://fdocuments.in/document/art-sgx-2000-schematic.html si ça peut servir un jour pour d'autres AFiens.

Citation de michel.29 :
vu la photo avec la prise malade et dessous c'est bien un vieux transfo 220/110 ?

oui c'est le transfo externe de l'ancien proprietaire.

Ca serait plus propre en effet de changer l'interne mais vu mes compétences en electronique, je pense que je vais juste changer la prise et en reprendre un externe comme vous m'avez conseillé.

[ Dernière édition du message le 02/07/2022 à 12:24:17 ]

19
Salut Kidau,
Dans ta doc, la réponse se trouve page deux, en haut à droite...
On trouve des régulateurs 12V et 5V, donc un transfo 230V/15-0-15V AC voir 12-0-12V devrait faire l'affaire. Coût de l'opération entre ~10€ (transfo classique) et ~25€ pour un toroïdal. En tout, 5 fils à souder (ou pas :8) si tu mets un "sucre").
Question esthétique et câblage...y pas photo :clin:
AL1

[ Dernière édition du message le 03/07/2022 à 18:17:41 ]

20
mis la doc sur AF
https://fr.audiofanzine.com/les-mains-dans-le-cambouis/medias/autres/#id:490842
vu aussi les 7812 et 7912 dans l'alim

un point sera à surveiller
la tension obtenue sur les condos C1 et C2 ( 2200µf 16V)
à mon avis un 2x12V 30VA conviendra
puissance à confirmer par le format des tôles du transfo 110/2*12 présent

avant achat d'un transfo neuf
empruntes un transfo 230/110 pour un essai pour s'assurer qu'il est opérationnel et au passage mesurer la tension au secondaire
