Switch passif

  • 23 réponses
  • 6 participants
  • 442 vues
  • 6 followers
Sujet de la discussion Switch passif
Bonjour,

Je prévois de me faire un boitier sur lequel arrivent des jacks niveau ligne depuis plusieurs synthés stéréo et le son repart vers 2 entrées ligne d'une carte audio.
Problème d'impédance et peut-être autres ...
Or je n'ai besoin du son des synthés que l'un après l'autre, jamais 2 en même temps.
Donc question : suffira-t-il de mettre à zéro les niveaux des synthés non utilisés (mais allumés), ou vaut-il mieux mettre un sélecteur d'entrée pour une connexion exclusive avec le seul synthé actif ?
Et si ce genre de bidule existe dans le commerce, je veux bien un lien SVP.

Merci par avance

[ Dernière édition du message le 02/09/2025 à 19:21:41 ]

2
Je mettrai un sélecteur d'entrées, dans le temps ça va finir par faire des "scratch" quand tu va commuter d'un synthé à l'autre. Et puis le coût de fabrication de ton sélecteur va avoisiner le prix d'un petite mixette plus adaptée pour faire ce que tu veux faire.

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

3
Merci !
En fait, le scratch c'est pas grave, je ne switche pas pendant le jeu.
La mixette oui, mais la plus cheap fait carte USB de nos jours, avec tellement de fonctions pour le prix que j'ai des doutes sur la qualité audio. Mais je peux me tromper.
4
Tu veux connecter combien de synthés stéréo?

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

5

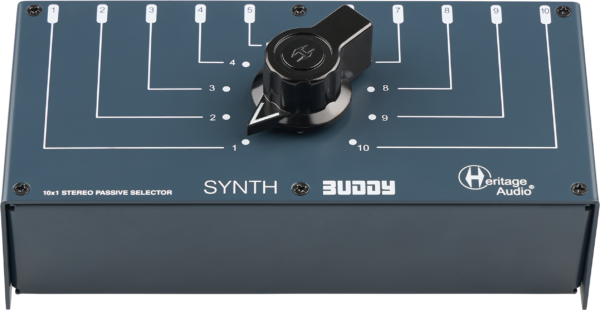

Voici le produit idéal pour ton utilisation :

https://fr.audiofanzine.com/boite-direct/heritage-audio/synth-buddy/news/a.play,n.75539.html


C'est entièrement passif. 10 entrées stéréo, une sortie stéréo et un gros switch pour sélectionner l'entrée désirée.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

6
Bien vu kosmix. 👍

Mais à deux cents balles ça fait cher le commutateur passif. Et à prix là tu as une petite mixette: https://www.thomann.fr/table_de_mixage_analogique.html.

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

7
Ce commutateur est en vente chez toto: https://www.thomann.fr/heritage_audio_synth_buddy.htm?offid=1&affid=55&subid=feed

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

8
Oui c'est assez cher mais ça a l'air construit comme un tank. L'avantage du passif : aucune coloration du son.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

9
Et pourquoi pas une patchbay ?
10
Tout dépend du nombre d'entrées que Twist3r a besoin. 🤔

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

11
Le switch est beaucoup plus pratique, pas besoin de brancher/débrancher les câbles à chaque fois.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

12
Si c'est pour brancher-débrancher à chaque fois, je peux le faire direct sur la carte audio, je n'avais pas envisagé la patchbay pour cette raison.
La mixette, non, comme dit, vu toutes les fonctionnalités, le fait que ce ne soit pas passif, il y a forcément dégradation sonore à ces prix-là.
D'où du passif.
Mais pas à plus de 200 € :non:
J'ai des jacks à encastrer, le boitier lui-même c'est pas un soucis, il me reste à aller chercher soit un sélecteur (pour 3 synthés ... pour l'instant) ou simplement des interrupteurs pour activer la voie qui va bien.
Merci pour les tuyaux, j'apprécie.
En tout cas, simplement baisser le niveau des synthés qui ne jouent pas n'est pas une solution si j'ai bien compris.

[ Dernière édition du message le 02/09/2025 à 21:21:46 ]

13
Citation de Twist3r :

suffira-t-il de mettre à zéro les niveaux des synthés non utilisés (mais allumés), ou vaut-il mieux mettre un sélecteur d'entrée pour une connexion exclusive avec le seul synthé actif ?

La mise en parallèle de toutes les sorties des synthés, même avec le niveau à 0, risque de poser beaucoup de problèmes, boucles de masse, buzz divers, tensions continues résiduelles présentes à la sortie des appareils, etc. La solution d’un sélecteur est beaucoup plus raisonnable.
14
OK ça semble clair, merci !
15
Citation de Feupied :
La mise en parallèle de toutes les sorties des synthés, même avec le niveau à 0, risque de poser beaucoup de problèmes. La solution d’un sélecteur est beaucoup plus raisonnable.

Je confirme.

Si tu avais l'idée de le construire toi-même au lieu de chercher un produit fini prêt à l'emploi, sache que c'est très simple à faire. Il faut juste avoir envie de bricoler soi-même un boîtier en métal et bien sûr d'être outillé en conséquence ;)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 03/09/2025 à 10:59:11 ]

16
Sur mama zone on trouve de ces switchs audio, mais sur RCA et ils ne sont pas passifs (plusieurs sources en même temps) et à moins de 20 €.
Je préfère en passif.
Ca oui Rémy, pour le bricolage et les connexions, pas de soucis.
17
x
Hors sujet :
Il y a quelques années j'ai fait un sélecteur de haut-parleurs passif (1 entrée 3 sorties).

image.php

image.php

image.php

Mon sélecteur a un inter "dimmer" et "mute" qui ne sont pas nécessaires dans ton cas.

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

18
Super, mais oui, c'est plus simple pour moi.
19
Bonjour,

Commutateur stéréo 4 entrées / 1 sortie sur jack 6,35 avec masses découplées/isolées :
(le PCB peut recevoir au choix des jacks de largeur normale ou "fine" (Neutrik ou Amphenol).
-
-
https://www.sonelec-musique.com/electronique_realisations_commutateur_audio_030.html

Juste pour info ;)

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 07/09/2025 à 10:22:02 ]

20
Exactement ! Merci.
Du coup, ça m'a permis de trouver le bon commutateur (3P4T) et de faire gaffe à ne pas relier les masses entre-elles :bravo:
21
Merci chimimic, toujours au top avec ses schémas, PCB et petites astuces.
22
x
Hors sujet :
Rémy, à quoi servent les deux connexions repérés GPB et GPT sur le CI?

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

23
Citation de Beatless :
Rémy, à quoi servent les deux connexions repérés GPB et GPT sur le CI?

GPB = plan de masse inférieur (Ground Plane Bottom)
GPT = plan de masse supérieur (Ground Plane Top)
"Astuce" pour création de plans de masse ayant un point de raccordement unique avec la masse électrique.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

24
Merci.

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
