Sujet de la discussion Posté le 30/10/2025 à 15:31:22Rajouter contrôle CV sur un effet analogique
Salut,
Alors voilà j'ai un multi effet analogique Ibanez UE-400 que j'adore ! Il a un son magnifique mais les seules modulations possible en LFO réduisent énormément les possiblités
Je me suis tourné vers un Behringer 172 pour pouvoir contrôler les paramètres en CV c'est beaucoup mieux, beaucoup plus musical mais niveau son... on est très très très très loin du charme du UE-400
Et du coup je continue à me dire que pour utiliser pleinement mon UE-400 j'aimerais pouvoir contrôler les paramètres en CV mais d'après ce que j'en sais c'est pas une mince affaire mais je me dit que le jeu en vaudrait peut-être la chandelle
Du coup quelqu'un qui aurait déjà fait ce genre de modding et qui saurait ce qu'il faut faire ?
Alors voilà j'ai un multi effet analogique Ibanez UE-400 que j'adore ! Il a un son magnifique mais les seules modulations possible en LFO réduisent énormément les possiblités
Je me suis tourné vers un Behringer 172 pour pouvoir contrôler les paramètres en CV c'est beaucoup mieux, beaucoup plus musical mais niveau son... on est très très très très loin du charme du UE-400
Et du coup je continue à me dire que pour utiliser pleinement mon UE-400 j'aimerais pouvoir contrôler les paramètres en CV mais d'après ce que j'en sais c'est pas une mince affaire mais je me dit que le jeu en vaudrait peut-être la chandelle
Du coup quelqu'un qui aurait déjà fait ce genre de modding et qui saurait ce qu'il faut faire ?
[ Dernière édition du message le 30/10/2025 à 15:34:02 ]
- 1
- 2
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
26 Posté le 21/11/2025 à 15:30:55

Ca marche po et en plus c'est super mystérieux pour moi
- Sans brancher le câble CV on a bien 15V à l'arrivée du potard width
- Si je branche mon CV depuis l'Hapax j'ai alors 12,72 ... quelle que soit la valeur envoyée par l'Hapax !!!
J'ai vérifié j'ai bien une résistance ... négative depuis l'entrée CV jusqu'au potard mais que dans un sens (etrange c'est pas la résistance qui fait ça ?) (machine éteinte)

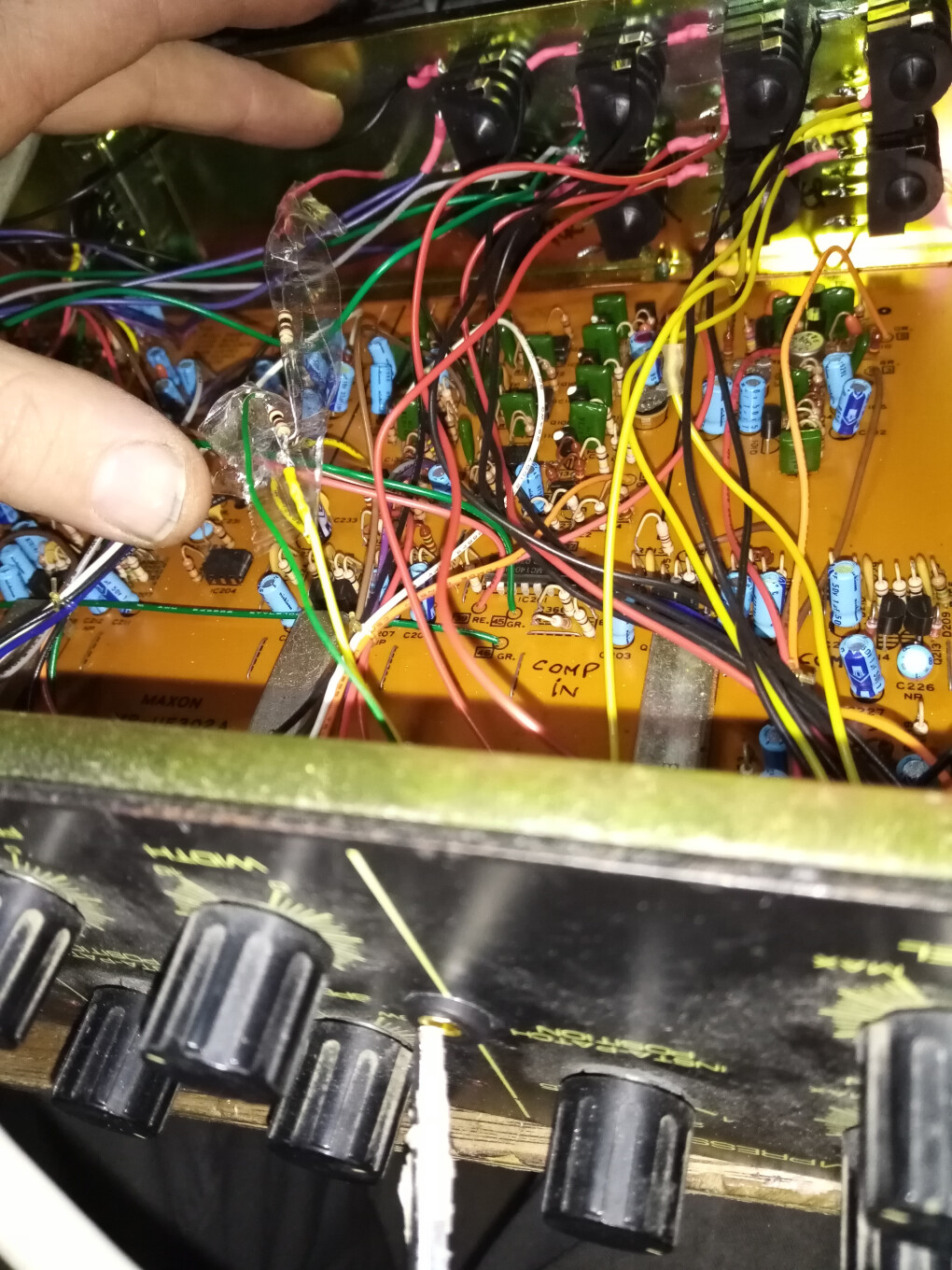

Je mets une photo en fait il faut surement que je verif mieux si c'est pas ma soudure
En plus je me suis tapé une frayeur en pensant que ça avait grillé les sorties de l'Hapax car je ne mesurais plus rien en sortie CV car je ne mesure rien en bout de câble en testant avec 2 différents... que j'ai soudé moi. Puis avec un câble du commerce OUF rassuré il y a une tension. Donc je cherche un autre long câble qui donne une tension mais ça change toujours rien
0
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
27 Posté le 21/11/2025 à 18:30:14
Par contre là je demandais par GPT qui semble dire que c'est pas bon de faire rejoindre 2 sorties de voltage ensemble, ou alors j'ai mal expliqué le truc ? (c'est quitte ou double GPT !!)
Mais en fait comme mon Analog Four doit pouvoir envoyer plus que +5V je peux tenter avec. Le problème si je veux faire des automations depuis l'Hapax faudra surement que je tente un genre de contrôle midi faut voir si ça finit pas avec de la latence !
Mais en fait comme mon Analog Four doit pouvoir envoyer plus que +5V je peux tenter avec. Le problème si je veux faire des automations depuis l'Hapax faudra surement que je tente un genre de contrôle midi faut voir si ça finit pas avec de la latence !
0
tetoskare
116
Posteur·euse AFfiné·e
Membre depuis 10 ans
28 Posté le 22/11/2025 à 14:46:32
Hello !
oh zut ça à l'air un peu complexe...
Alors dans un premier temps, je suis d'accord avec GPT (fais chier...), ce n'est pas une bonne idée de joindre deux sortie de voltage directement, c'est ce que j’expliquais dans mon précédent message, d'où l'utilisation de résistances de grande valeur pour mixer ces deux voltages en limitant les aller-retour de courants intenses.
Ensuite, c'est un peu chelou que quand tu débranches le CV tu trouves bien 15V à l'arrivée du potard, avec une résistance forte tu devrais plutôt être dans les 8V. Pas évident de vérifier avec la photo mais j'ai comme l'impression que tu as mis des résistances de 100 Ohms au lieu de 100K Ohms. 1000 fois trop petites ! Effectivement ça risque de pas très bien marcher.
Le code couleur pour 100 Ohms : marron / noir / MARRON (+une bague dorée ou argentée qui compte pas ici...)
Le code couleur pour 100K Ohms soit 100 000 Ohms : marron / noir / JAUNE (+ la bague)
Si tu veux mettre 150K plutôt comme je préconisait c'est marron / vert / jaune
Et effectivement y'avait de quoi se faire une frayeurs en reliant CV et 15V via de si petites résistances, bon à priori ça n'a pas du faire circuler plus de 100mA, probablement pas de quoi fumer l'Hapax, mais peut être que ça a temporairement perturbé le fonctionnement...
Je n'ai aucune idée de ce que tu appelles un "résistance négative". Tu parles d'une tension négative ?
Si je décrypte bien ta photo, le câble rouge ou rose qui finit sur une résistance c'est l'arrivée CV, le câble vert qui finit sur une résistance c'est l'arrivée +15V, et le câble jaune relie la jonction de ces deux résistances à une des extrémité du potard Width ?
Un peu freestyle le montage au scotch en l'air, mais pourquoi pas, en tout cas ça devrait tout de même fonctionner, tant que la machine n'est pas trop secouée...
(oh punaise je viens de relire mon message où je disais
je voulais bien sûr dire dans les 100K/150K, sinon le rapport de 1 pour 1500 n'a aucun sens !
désolé si c'est ce qui t'a induit en erreur...)
oh zut ça à l'air un peu complexe...
Alors dans un premier temps, je suis d'accord avec GPT (fais chier...), ce n'est pas une bonne idée de joindre deux sortie de voltage directement, c'est ce que j’expliquais dans mon précédent message, d'où l'utilisation de résistances de grande valeur pour mixer ces deux voltages en limitant les aller-retour de courants intenses.
Ensuite, c'est un peu chelou que quand tu débranches le CV tu trouves bien 15V à l'arrivée du potard, avec une résistance forte tu devrais plutôt être dans les 8V. Pas évident de vérifier avec la photo mais j'ai comme l'impression que tu as mis des résistances de 100 Ohms au lieu de 100K Ohms. 1000 fois trop petites ! Effectivement ça risque de pas très bien marcher.
Le code couleur pour 100 Ohms : marron / noir / MARRON (+une bague dorée ou argentée qui compte pas ici...)
Le code couleur pour 100K Ohms soit 100 000 Ohms : marron / noir / JAUNE (+ la bague)
Si tu veux mettre 150K plutôt comme je préconisait c'est marron / vert / jaune
Et effectivement y'avait de quoi se faire une frayeurs en reliant CV et 15V via de si petites résistances, bon à priori ça n'a pas du faire circuler plus de 100mA, probablement pas de quoi fumer l'Hapax, mais peut être que ça a temporairement perturbé le fonctionnement...
Je n'ai aucune idée de ce que tu appelles un "résistance négative". Tu parles d'une tension négative ?
Si je décrypte bien ta photo, le câble rouge ou rose qui finit sur une résistance c'est l'arrivée CV, le câble vert qui finit sur une résistance c'est l'arrivée +15V, et le câble jaune relie la jonction de ces deux résistances à une des extrémité du potard Width ?
Un peu freestyle le montage au scotch en l'air, mais pourquoi pas, en tout cas ça devrait tout de même fonctionner, tant que la machine n'est pas trop secouée...
(oh punaise je viens de relire mon message où je disais
Citation :
résistance de même valeur (je pensais à un truc dans les 100 / 150k)
je voulais bien sûr dire dans les 100K/150K, sinon le rapport de 1 pour 1500 n'a aucun sens !
désolé si c'est ce qui t'a induit en erreur...)
0
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
29 Posté le 22/11/2025 à 17:16:48
Citation :
Si je décrypte bien ta photo, le câble rouge ou rose qui finit sur une résistance c'est l'arrivée CV, le câble vert qui finit sur une résistance c'est l'arrivée +15V, et le câble jaune relie la jonction de ces deux résistances à une des extrémité du potard Width ?
Non le contraire puisque le CV arrive de la façade
Mais pour les résistances en fait j'ai failli me tromper d'abord puis il me semble bien avoir bien fait attention je vais re-vérfier
Ah non en effet j'ai pris 100ohm !! Et encore que j'ai attention !!!
Non mais là dessus y'a rien à faire j'ai beau verif mille fois j'arrive encore à me tromper ça reste mystérieux des fois. Je dois être entouré de fantômes !!!!
Donc avec les bonnes résistances ça devrait aller mieux ?
0
tetoskare
116
Posteur·euse AFfiné·e
Membre depuis 10 ans
30 Posté le 23/11/2025 à 11:18:17
Citation de Recuring :
Donc avec les bonnes résistances ça devrait aller mieux ?
Ouais... je crois !
0
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
31 Posté le 23/11/2025 à 17:10:51
Alors là j'ai remplacé celle du +15V et en effet on a +7V mais du coup ça vaut pas mieux de garder l'autre (celle du CV) en valeur plus faible ? Au final le voltage de l'Hapax sera moins atténué non ?
Enfin je vais déjà tester comme ça (je l'ai pas encore fait je la joue économe en électricité solaire en cette période de l'année)
Enfin je vais déjà tester comme ça (je l'ai pas encore fait je la joue économe en électricité solaire en cette période de l'année)
0
tetoskare
116
Posteur·euse AFfiné·e
Membre depuis 10 ans
32 Posté le 24/11/2025 à 13:39:46
Je vois l'idée, mais le problème c'est que comme l'Hapax tire vers des voltages faibles (son 5V max est encore en dessous de la fourchette 6.2 et 7.1 originale) tu risques de ne pas assez profiter de l'apport du 15V si tu ne mixes pas avec des résistances égales.
Je sais pas bien l’expliquer, dans l'idéal il faudrait faire des calculs avec les valeurs Min et Max et c'est un peu laborieux.
Pour me faire une idée j'utilise toujours la même simulation et je change les resistances au pif pour voir ce que ça donne (tu peux l'ouvrir et l'éditer si tu veux te faire une idée, je sais que ça peut faire un peu peur mais y'a rien de très compliqué)
Avec deux resistances de 150K on tombait à peu près dans les valeurs du LFO original.
Si tu mets 100K sur le 15V et garde 100 Ohms pour le CV, tu te retrouves avec une grande oscillation mais qui va de -4 à +5V ce qui ne mettra pas le phaser en branle (schéma et oscilloscope du milieu).
Un compromis est possible pour étendre l'oscillation du CV en réduisant LES DEUX résistances de mixage (au risque de pouvoir aller vers des valeurs qui ne font plus du tout bouger le phaser, mais il te suffira de réduire tes modulations).
J'ai trouvé là au pif qu'avec deux fois 22K tu as une oscillation de presque 6V jusqu'à plus de 8V. Ça couvre la plage originale et ça te laisse l'option d'explorer ce qu'il se passe un peu en dehors. Avec deux fois 10K tu étends encore un peu la plage, et le courant demandé à l'Hapax ne dépasse pas 1mA, ce qui reste très raisonnable.
Descendre encore en dessous me parait un peu audacieux et risque de commencer à dégrader ta modification. Il y a des limites, et on a bien vu que deux fois 100 Ohms, ça ne marche pas !
En tout cas j'ai l'impression que ce qui marche le mieux c'est bien d'avoir la même résistance sur les deux arrivées (15V et CV), que le mix égal de ces deux tensions amène l'oscillation autour du point milieu préférable.
Désolé je parle encore charabia...
Je sais pas bien l’expliquer, dans l'idéal il faudrait faire des calculs avec les valeurs Min et Max et c'est un peu laborieux.
Pour me faire une idée j'utilise toujours la même simulation et je change les resistances au pif pour voir ce que ça donne (tu peux l'ouvrir et l'éditer si tu veux te faire une idée, je sais que ça peut faire un peu peur mais y'a rien de très compliqué)
Avec deux resistances de 150K on tombait à peu près dans les valeurs du LFO original.
Si tu mets 100K sur le 15V et garde 100 Ohms pour le CV, tu te retrouves avec une grande oscillation mais qui va de -4 à +5V ce qui ne mettra pas le phaser en branle (schéma et oscilloscope du milieu).
Un compromis est possible pour étendre l'oscillation du CV en réduisant LES DEUX résistances de mixage (au risque de pouvoir aller vers des valeurs qui ne font plus du tout bouger le phaser, mais il te suffira de réduire tes modulations).
J'ai trouvé là au pif qu'avec deux fois 22K tu as une oscillation de presque 6V jusqu'à plus de 8V. Ça couvre la plage originale et ça te laisse l'option d'explorer ce qu'il se passe un peu en dehors. Avec deux fois 10K tu étends encore un peu la plage, et le courant demandé à l'Hapax ne dépasse pas 1mA, ce qui reste très raisonnable.
Descendre encore en dessous me parait un peu audacieux et risque de commencer à dégrader ta modification. Il y a des limites, et on a bien vu que deux fois 100 Ohms, ça ne marche pas !
En tout cas j'ai l'impression que ce qui marche le mieux c'est bien d'avoir la même résistance sur les deux arrivées (15V et CV), que le mix égal de ces deux tensions amène l'oscillation autour du point milieu préférable.
Désolé je parle encore charabia...
0
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
33 Posté le 25/11/2025 à 16:45:01
Non non c'est super bien expliqué, on va pas dire que je comprends tout forcément vu mon niveau mais ça progresse c'est cool
Donc là j'ai pas encore changé la résistance du CV et du coup en gros maintenant c'est comme si la vauleur du +15V n'étais pas là. Seul le voltage de l'Hapax est "prise en compte"
Du coup bon je vais tester avec des 22K (ou le plus proche si j'ai pas on va voir)
Donc là j'ai pas encore changé la résistance du CV et du coup en gros maintenant c'est comme si la vauleur du +15V n'étais pas là. Seul le voltage de l'Hapax est "prise en compte"
Du coup bon je vais tester avec des 22K (ou le plus proche si j'ai pas on va voir)
0
tetoskare
116
Posteur·euse AFfiné·e
Membre depuis 10 ans
34 Posté le 25/11/2025 à 19:37:03
Ok cool,
ouais c'est quasiment ça, je dirais pas seul l'Hapax est pris en compte mais son rapport dans le mixage des tensions est largement prédominant (si je dis pas de connerie 99%, pour 1% de 15V) donc oui ça fait comme si le 15V n'apportait rien, à un détail inaudible près.
Si tu trouves deux résistances égales dans la fourchette 10K -> 100K tu devrais avoir un truc qui marche.
ouais c'est quasiment ça, je dirais pas seul l'Hapax est pris en compte mais son rapport dans le mixage des tensions est largement prédominant (si je dis pas de connerie 99%, pour 1% de 15V) donc oui ça fait comme si le 15V n'apportait rien, à un détail inaudible près.
Si tu trouves deux résistances égales dans la fourchette 10K -> 100K tu devrais avoir un truc qui marche.
0
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
35 Posté le 26/11/2025 à 00:02:28
Oui là le problème quand j'allume faire un test c'est de pas faire le con pendant 3H et de débrancher pour repartir en mode soudure !!
0
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
36 Posté le 27/11/2025 à 23:18:16
C'est parfait avec 2 resistance de 22K
La plage d'action va de -5 à +5 donc ça évite d'avoir une zone d'inaction c'est parfait pour les automations et autre modulations
Merci encore, je vais renvoyer illico le module Behringer tant qu'il est encore temps
La plage d'action va de -5 à +5 donc ça évite d'avoir une zone d'inaction c'est parfait pour les automations et autre modulations
Merci encore, je vais renvoyer illico le module Behringer tant qu'il est encore temps
0
tetoskare
116
Posteur·euse AFfiné·e
Membre depuis 10 ans
37 Posté le 28/11/2025 à 22:38:28
Yes, avec plaisir !
Bonne musique
Bonne musique
0
Recuring
248
Posteur·euse AFfiné·e
Membre depuis 2 ans
38 Posté le 26/12/2025 à 16:50:11
C'est presque un problème maintenant je lance les machines dans l'idée de faire la construction d'un morceaux et je passe des heures à faire le con avec ce flanger
