Salut,
tu cherches seulement à remplacer les LFOs internes du phaser et du chorus/flanger par un CV externe ?

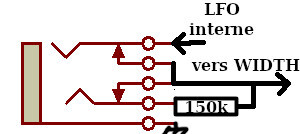

Il peut être assez facile d'ajouter des jacks à coupure qui récupère le signal avant les potards Width et permettent d'y insérer un signal externe.
Il faudrait faire attention à fournir des CVs dans les limites acceptées par la machine (0-15V --> une diode de protection contre les tensions négatives ne fera pas de mal), et pour le phaser bricoler un atténuateur car le signal interne est atténué en sortie du LFO, je pensais à une solution comme celle-ci avec un jack à coupure stéréo:
La partie chorus elle n'a pas besoin d'être atténuée.

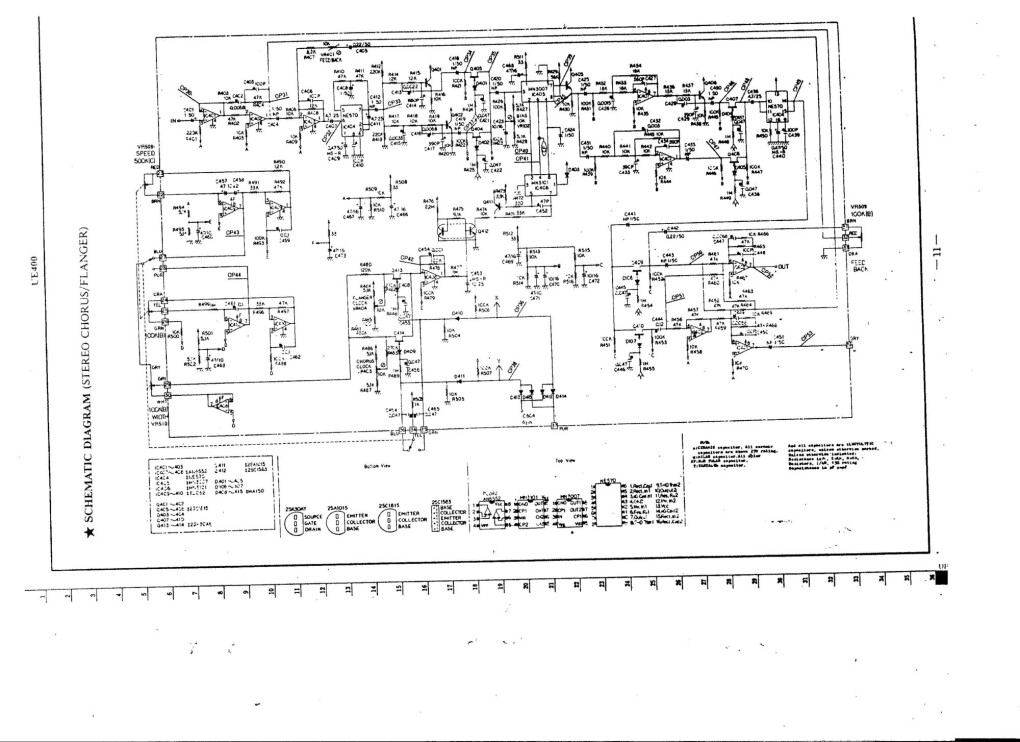

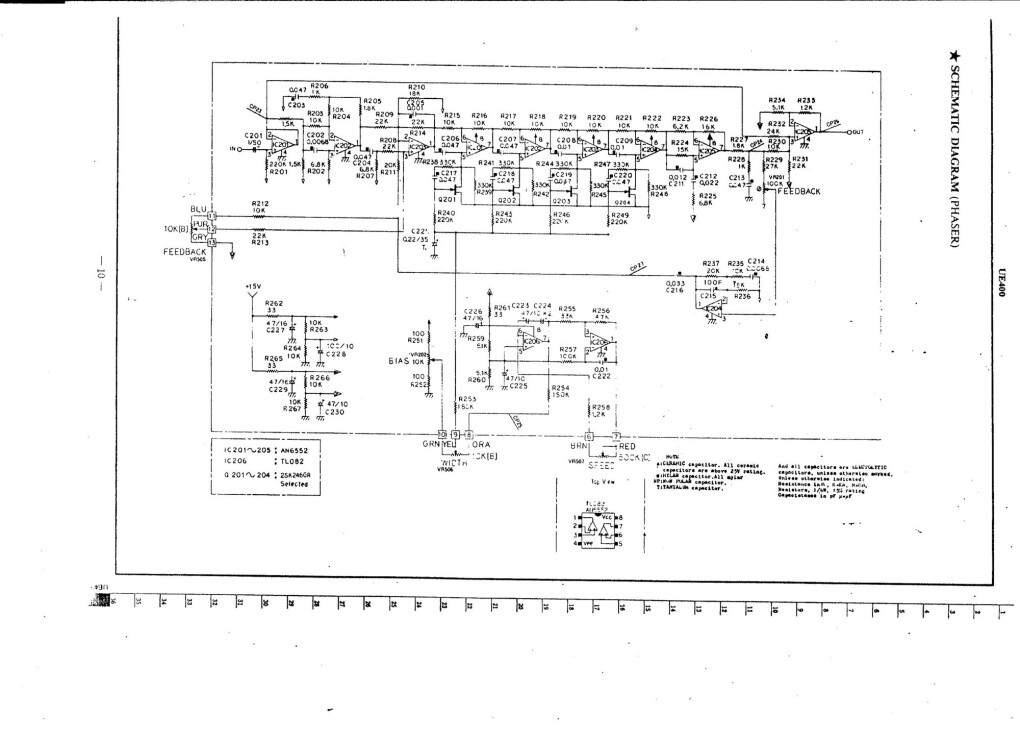

Les schémas des parties concernées :
Je n'ai jamais vu cette machine mais j'avais modifié une pédale de phaser ibanez pour qu'elle reçoive un CV externe à la place du LFO et ça marchait très bien. Selon le signal, la modulation sortait parfois en dehors des limites du phaser, ce qu'on pouvait corriger un peu avec le bias, mais le phaser qui "bloque" hors limite avait aussi son charme.
tu cherches seulement à remplacer les LFOs internes du phaser et du chorus/flanger par un CV externe ?
Il peut être assez facile d'ajouter des jacks à coupure qui récupère le signal avant les potards Width et permettent d'y insérer un signal externe.
Il faudrait faire attention à fournir des CVs dans les limites acceptées par la machine (0-15V --> une diode de protection contre les tensions négatives ne fera pas de mal), et pour le phaser bricoler un atténuateur car le signal interne est atténué en sortie du LFO, je pensais à une solution comme celle-ci avec un jack à coupure stéréo:
La partie chorus elle n'a pas besoin d'être atténuée.
Les schémas des parties concernées :
Je n'ai jamais vu cette machine mais j'avais modifié une pédale de phaser ibanez pour qu'elle reçoive un CV externe à la place du LFO et ça marchait très bien. Selon le signal, la modulation sortait parfois en dehors des limites du phaser, ce qu'on pouvait corriger un peu avec le bias, mais le phaser qui "bloque" hors limite avait aussi son charme.
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
tetoskare
110
Posteur·euse AFfiné·e
Membre depuis 10 ans
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
tetoskare
110
Posteur·euse AFfiné·e
Membre depuis 10 ans
Hello,
oui la méthode globale est toujours un peu la même, à savoir interrompre le chemin d'un signal de modulation et le remplacer par celui de son choix (en essayant de le garder dans les limites attendues par la machine, selon qu'on veuille "bien faire" ou au contraire expérimenter plus loin). En théorie sur des machines analogiques on peut toujours trouver un accès, mais celui ci sera plus ou moins complexe selon l'époque et le type de fabrication. D'où l’intérêt des systèmes modulaires où les points de patch sont déjà accessibles en façade, protégés et calibrés pour recevoir des modulations externe.
En l’occurrence, interrompre le signal juste avant le potentiomètre d'intensité comme sur l'Ibanez est assez logique et simple à imaginer, en revanche l'Akai à l'air d'une vrai usine à gaz avec un mix de contrôles numériques et de circuits analogiques. Le schéma est plus que touffu, et si il ne m'a pas semblé impossible de venir y interrompre une modulation, ça demande pas mal de recherche, peut être de démonter les 3/4 de la machine voir de couper des pistes du circuit imprimé et venir se ponter sur des pattes de composants, avec le risque associé de faire une petite boucherie. Bref personnellement je ne suis pas sûr que je m'y lancerais, alors si tu tiens à le modifier il serait peut être sage de trouver une personne dans ta région prête à mettre les mains dans un sacré cambouis.
Pour l'Ibanez oui avec des photos et le schéma ça devrait pouvoir le faire, d'ailleurs celle-ci est déjà assez parlante :
Pour moduler le phaser ce sera vraiment simple, un résistance d’atténuation (si tu n'en a pas sous la main et que tu veux condamner le LFO interne tu peux piquer celle déjà en place) et un petit reglage du bias devrait te mettre sur la bonne piste.
Pour le chorus/flanger, il y a plus de chance que ça rende un effet bizarre / que tu ai du mal à recalibrer mais évitant les tensions négatives et en rajoutant quelques résistances bien placées à l’intérieur il y a moyen de retrouver la plage de réglage initiale si les modulations que tu obtiens en injectant direct ton CV ne te conviennent pas tout à fait. Ça dépend un peu à quel point tu veux que ta modif soit réversible ou non ?
D'ailleurs, tu veux moduler séparément le phaser et le chorus ? Ou seulement un des deux ?
Tu veux que les LFO internes reprennent leur travail quand on ne branche pas de CV ? (au cas où tu revends la machine par exemple...)
oui la méthode globale est toujours un peu la même, à savoir interrompre le chemin d'un signal de modulation et le remplacer par celui de son choix (en essayant de le garder dans les limites attendues par la machine, selon qu'on veuille "bien faire" ou au contraire expérimenter plus loin). En théorie sur des machines analogiques on peut toujours trouver un accès, mais celui ci sera plus ou moins complexe selon l'époque et le type de fabrication. D'où l’intérêt des systèmes modulaires où les points de patch sont déjà accessibles en façade, protégés et calibrés pour recevoir des modulations externe.
En l’occurrence, interrompre le signal juste avant le potentiomètre d'intensité comme sur l'Ibanez est assez logique et simple à imaginer, en revanche l'Akai à l'air d'une vrai usine à gaz avec un mix de contrôles numériques et de circuits analogiques. Le schéma est plus que touffu, et si il ne m'a pas semblé impossible de venir y interrompre une modulation, ça demande pas mal de recherche, peut être de démonter les 3/4 de la machine voir de couper des pistes du circuit imprimé et venir se ponter sur des pattes de composants, avec le risque associé de faire une petite boucherie. Bref personnellement je ne suis pas sûr que je m'y lancerais, alors si tu tiens à le modifier il serait peut être sage de trouver une personne dans ta région prête à mettre les mains dans un sacré cambouis.
Pour l'Ibanez oui avec des photos et le schéma ça devrait pouvoir le faire, d'ailleurs celle-ci est déjà assez parlante :
Pour moduler le phaser ce sera vraiment simple, un résistance d’atténuation (si tu n'en a pas sous la main et que tu veux condamner le LFO interne tu peux piquer celle déjà en place) et un petit reglage du bias devrait te mettre sur la bonne piste.
Pour le chorus/flanger, il y a plus de chance que ça rende un effet bizarre / que tu ai du mal à recalibrer mais évitant les tensions négatives et en rajoutant quelques résistances bien placées à l’intérieur il y a moyen de retrouver la plage de réglage initiale si les modulations que tu obtiens en injectant direct ton CV ne te conviennent pas tout à fait. Ça dépend un peu à quel point tu veux que ta modif soit réversible ou non ?
D'ailleurs, tu veux moduler séparément le phaser et le chorus ? Ou seulement un des deux ?
Tu veux que les LFO internes reprennent leur travail quand on ne branche pas de CV ? (au cas où tu revends la machine par exemple...)
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
tetoskare
110
Posteur·euse AFfiné·e
Membre depuis 10 ans
Hello
OK je te fais le topo pour le phaser déjà qui est plus simple, on verra quand j'ai le temps de me repencher sur le flanger.
Deux possibilités concernant l'atténuation :
1/ dessouder / couper le câble orange au niveau du PCB, celui ci va vers le potard Width du phaser
=> relier le câble via une résistance (100K à 150K Ohms) à la prise "tip" / "+" du jack de CV que tu vas rajouter.
Si tu n'as pas de résistance sous la main tu peux piquer R254 (voir plus bas), ou tenter en direct, même si j'ai dit que je ne conseillais pas, c'est ta machine après tout.
2/ Repérer R254, je suppose que c'est celle que j'ai entourée en bleu clair.
Vérifier sous le PCB, elle doit être connecté d'un côté seulement au câble orange, de l'autre à la patte 7 de l'ampli-op IC-206 et à un condensateur de 47µF, C224 (un des deux gros cylindres jaunes/orange qu'on voit sous ma flèche bleue, je suppose toujours). Tu as un multimètre pour vérifier ?
=> dessouder délicatement un des deux côtés de R254, celui en lien avec l'ampli-op et le condensateur, souder cette patte de résistance à un fil qui va vers ton nouveau jack CV-in. Voila maintenant ton CV passe par R254 avant d'attaquer le potard Width.

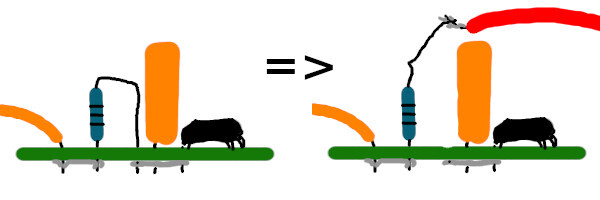

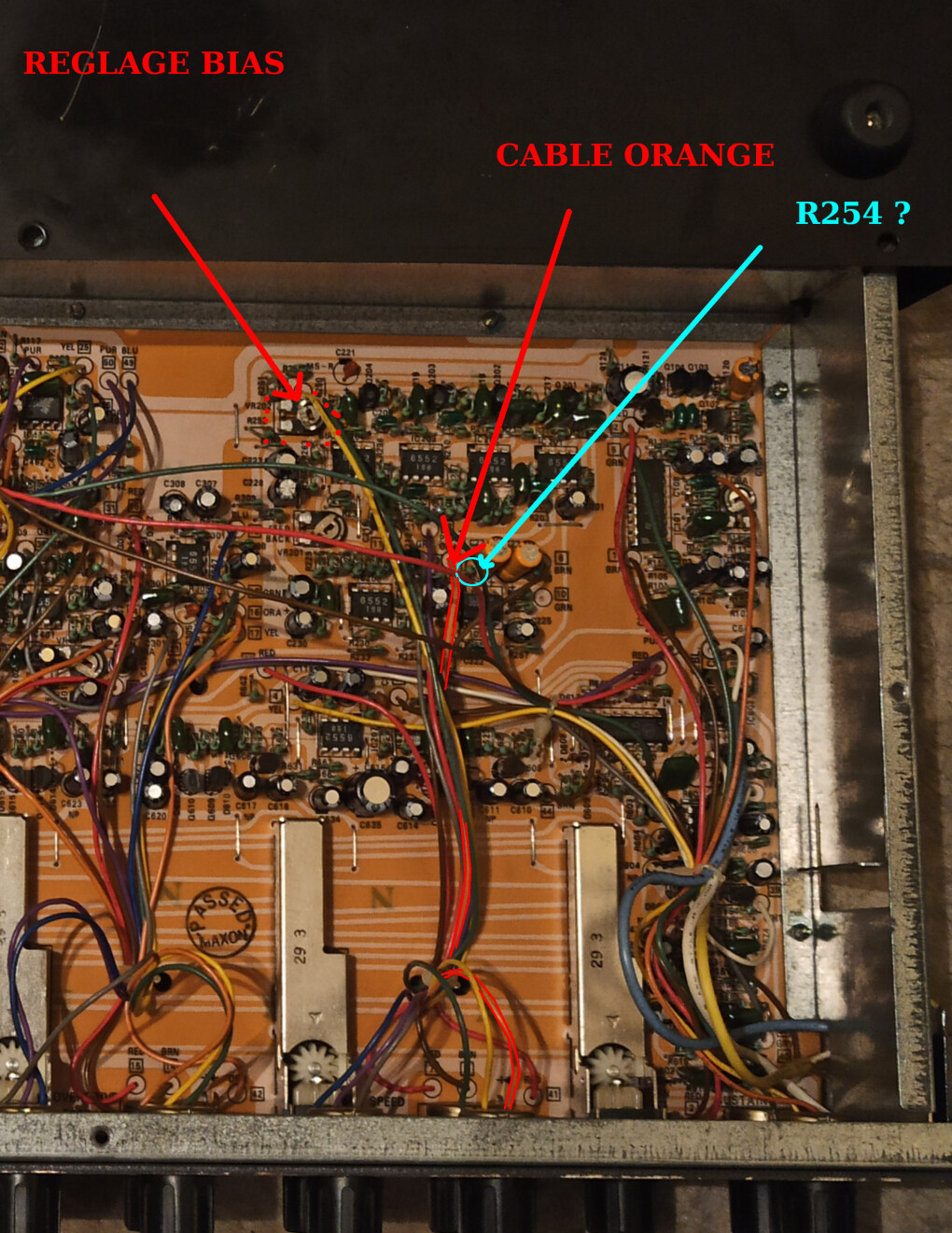

Allez ça m'a paru barbare à l'écrit alors je tente la version illustrée:
À ta discrétion de rafistoler la soudure entre R254 et le câble de CV pour pas avoir une connexion nue qui se balade dans la machine et fait des faux contacts (gaine thermorétractable, scotch élec, etc...).
Il te faut aussi trouver un point où relier à la masse la prise "sleeve" / " - " de ta fiche jack. Il y en a un peu partout dans le circuit... tu peux voir ci-dessous une photo du verso où j'ai tenté de suivre ce qui me semble être un plan de masse et de l'illuminer, ça fait bien le tour du PCB et ça doit rejoindre pas mal de composants. Tu en trouveras aussi sur les sleeve des jacks d'entrée / sortie. À nouveau si tu peux vérifie au multimètre en mode "bip" (et en restant un peu longtemps sur la connexion car parfois un condensateur qui se charge bip pendant un court temps), tu dois lire 0 Ohms.
Quand tout est câblé, il ne reste plus qu'à tester, et probablement jouer un peu sur le trimmer de Bias VR 202 pour que tes modulations fassent bien travailler le phaser dans toute son étendue.
En théorie d'après ce que je vois et que j'avais simulé il faudra sûrement le tourner un peu dans le sens antihoraire par rapport au réglage initial, mais libre à toi de tester toutes les positions et voir là où tu as le meilleur contrôle.
Je reviens quand j'ai un peu de temps pour la partie Flanger / Chorus. Bon courage !
OK je te fais le topo pour le phaser déjà qui est plus simple, on verra quand j'ai le temps de me repencher sur le flanger.
Deux possibilités concernant l'atténuation :
1/ dessouder / couper le câble orange au niveau du PCB, celui ci va vers le potard Width du phaser
=> relier le câble via une résistance (100K à 150K Ohms) à la prise "tip" / "+" du jack de CV que tu vas rajouter.
Si tu n'as pas de résistance sous la main tu peux piquer R254 (voir plus bas), ou tenter en direct, même si j'ai dit que je ne conseillais pas, c'est ta machine après tout.
2/ Repérer R254, je suppose que c'est celle que j'ai entourée en bleu clair.
Vérifier sous le PCB, elle doit être connecté d'un côté seulement au câble orange, de l'autre à la patte 7 de l'ampli-op IC-206 et à un condensateur de 47µF, C224 (un des deux gros cylindres jaunes/orange qu'on voit sous ma flèche bleue, je suppose toujours). Tu as un multimètre pour vérifier ?
=> dessouder délicatement un des deux côtés de R254, celui en lien avec l'ampli-op et le condensateur, souder cette patte de résistance à un fil qui va vers ton nouveau jack CV-in. Voila maintenant ton CV passe par R254 avant d'attaquer le potard Width.
Allez ça m'a paru barbare à l'écrit alors je tente la version illustrée:
À ta discrétion de rafistoler la soudure entre R254 et le câble de CV pour pas avoir une connexion nue qui se balade dans la machine et fait des faux contacts (gaine thermorétractable, scotch élec, etc...).
Il te faut aussi trouver un point où relier à la masse la prise "sleeve" / " - " de ta fiche jack. Il y en a un peu partout dans le circuit... tu peux voir ci-dessous une photo du verso où j'ai tenté de suivre ce qui me semble être un plan de masse et de l'illuminer, ça fait bien le tour du PCB et ça doit rejoindre pas mal de composants. Tu en trouveras aussi sur les sleeve des jacks d'entrée / sortie. À nouveau si tu peux vérifie au multimètre en mode "bip" (et en restant un peu longtemps sur la connexion car parfois un condensateur qui se charge bip pendant un court temps), tu dois lire 0 Ohms.
Quand tout est câblé, il ne reste plus qu'à tester, et probablement jouer un peu sur le trimmer de Bias VR 202 pour que tes modulations fassent bien travailler le phaser dans toute son étendue.
En théorie d'après ce que je vois et que j'avais simulé il faudra sûrement le tourner un peu dans le sens antihoraire par rapport au réglage initial, mais libre à toi de tester toutes les positions et voir là où tu as le meilleur contrôle.
Je reviens quand j'ai un peu de temps pour la partie Flanger / Chorus. Bon courage !
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
Merci c'est cool ça va m'occuper pour le week end
En plus là ça m'irritait encore sur la dernière compo d'avoir ce grain que j'adore mais qui saccageait les harmonies de ma mélodie.
Et pour ce qui est de faire la connexion sans risque de faux contact moi je mettrais tout simplement un sucre. Ca tient bien sur une patte de resistance je pense
Et en plus j'ai pas pensé à commander des jack femelle je crois pas en avoir qui traine donc je vais mettre direct un mini jack au bout d'un long câble pour aller à l'Hapax
Merci bien en tout car et hésite pas à me dire si ça t'interesse qqs PCB dont je t'ai parlé moi j'en ai commandé pleins vu que le plus cher c'était les frais de ports
En plus là ça m'irritait encore sur la dernière compo d'avoir ce grain que j'adore mais qui saccageait les harmonies de ma mélodie.
Et pour ce qui est de faire la connexion sans risque de faux contact moi je mettrais tout simplement un sucre. Ca tient bien sur une patte de resistance je pense
Et en plus j'ai pas pensé à commander des jack femelle je crois pas en avoir qui traine donc je vais mettre direct un mini jack au bout d'un long câble pour aller à l'Hapax
Merci bien en tout car et hésite pas à me dire si ça t'interesse qqs PCB dont je t'ai parlé moi j'en ai commandé pleins vu que le plus cher c'était les frais de ports
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
En fait pour comprendre ce que je fais on interrompt le signal qui passe par le potard width avant le LFO ?
Car il s'agit bien de remplacer ce LFO et non pas de contrôler le width en CV
J'en profite pour dire que pour le flanger il faudrait à la fois remplacer le LFO mais aussi pouvoir contrôler le feedback dans l'ideal mais là si possible pouvoir le contrôler par CV ou potard si pas trop compliqué ?
Bon allez je vais déjà ouvrir pour voir si j'y comprends quelque chose là j'en avais vraiment marre de me dire ma mélodie sonne bancale avec le phaser, et manque de charme si je le coupe !
Zut j'ouvre et ça me semble différent à l'intérieur
C'est bien des scémas du UE-400 que tu as trouvé ?
Car chez moi ça ressemble plutot à ça

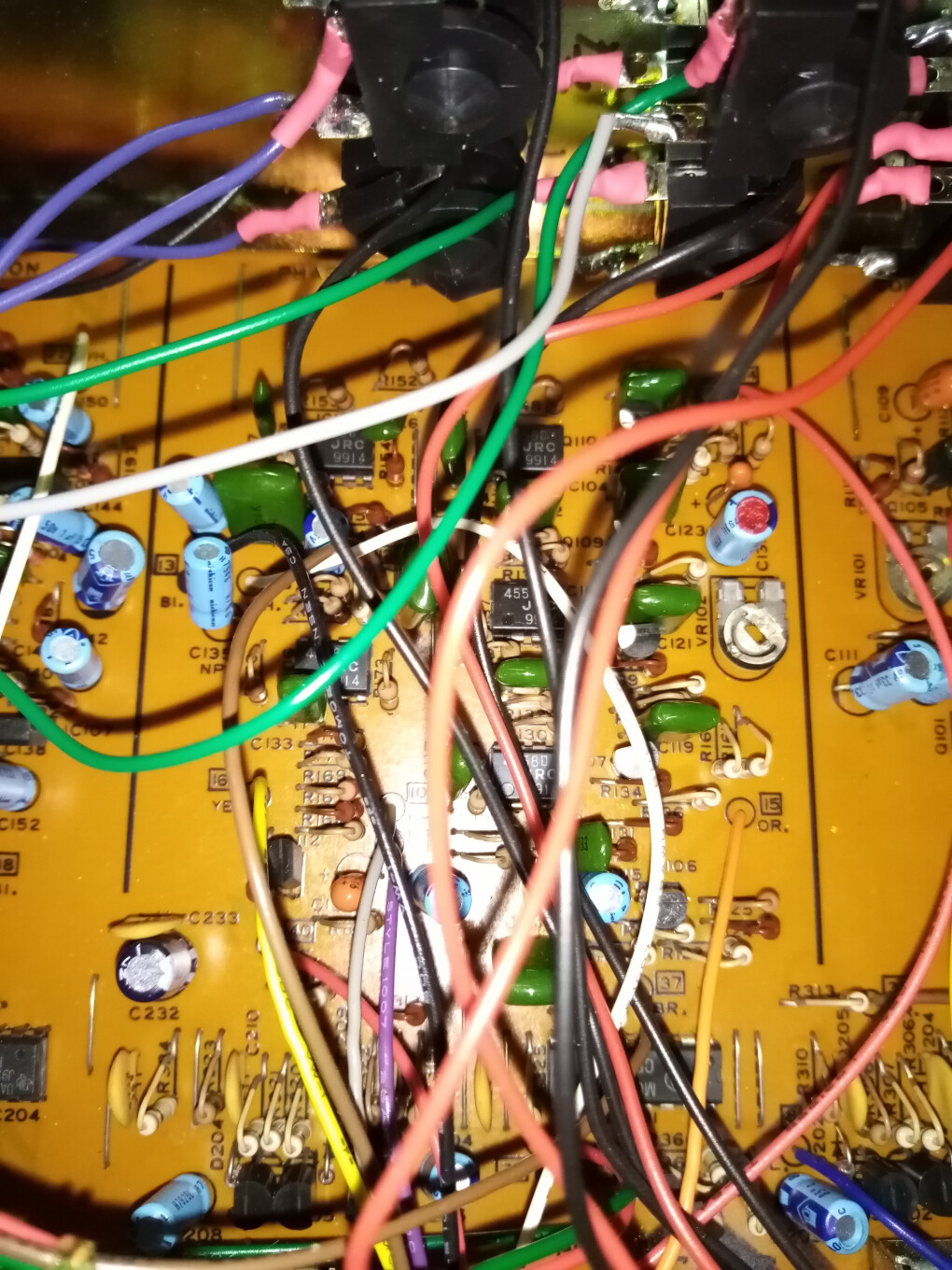

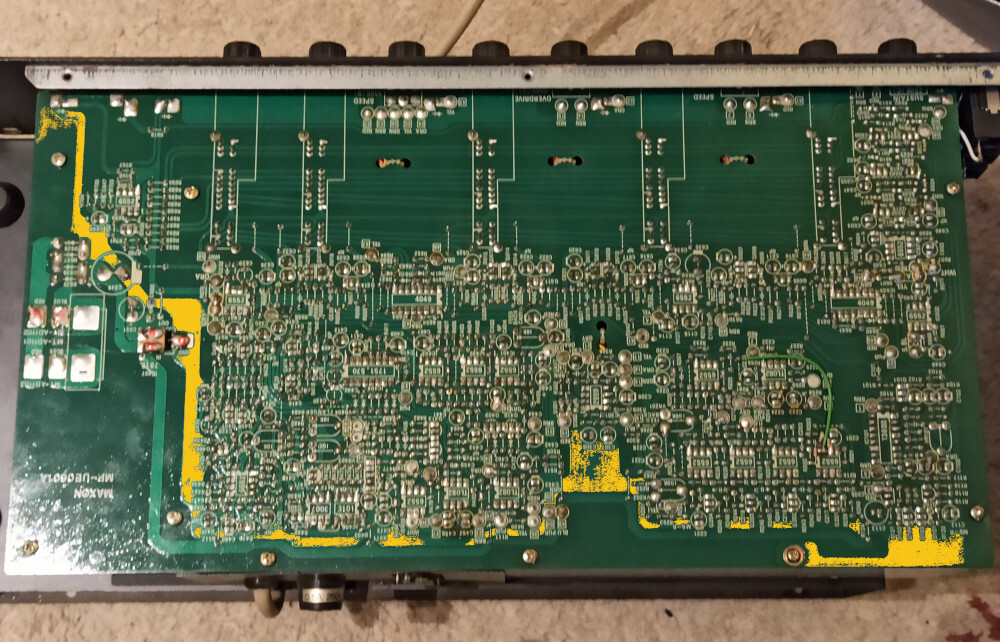

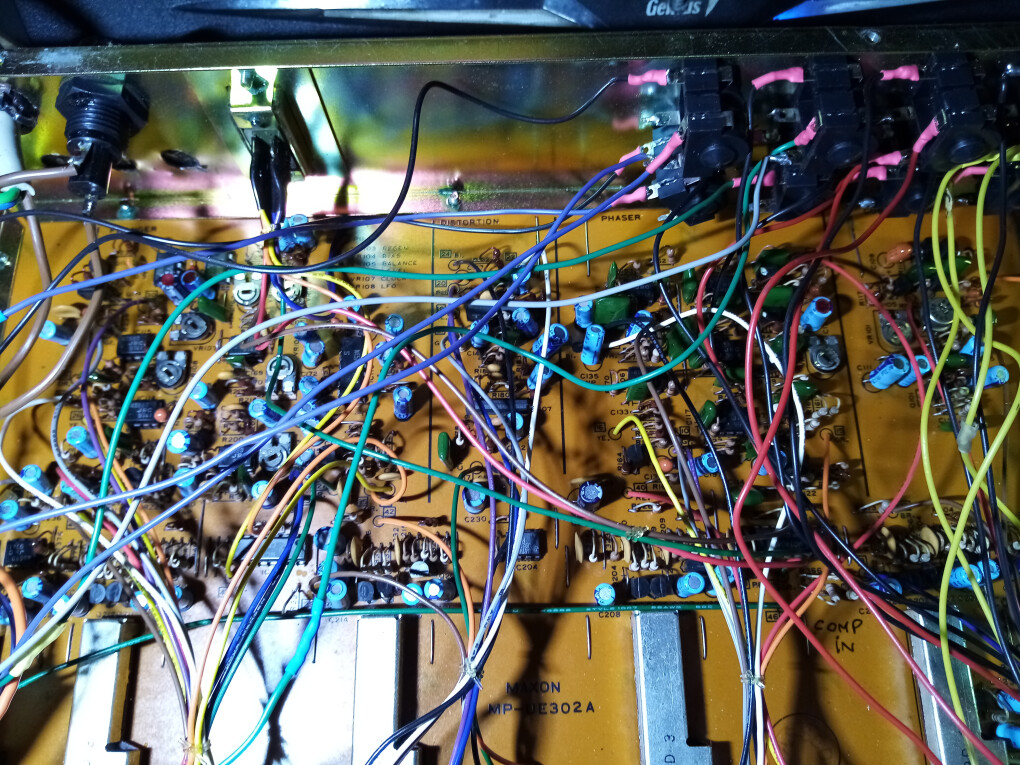

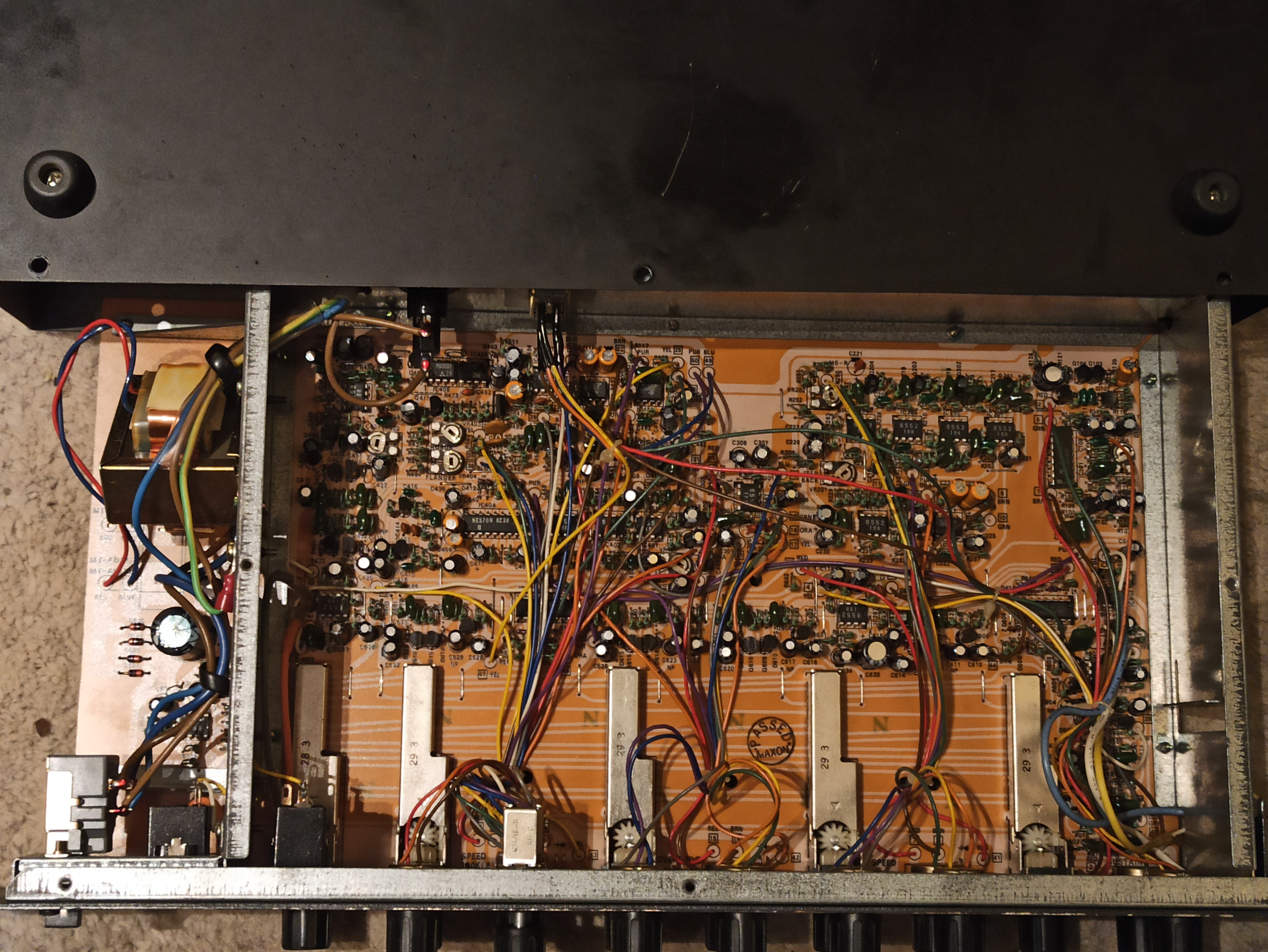

Vue d'ensemble

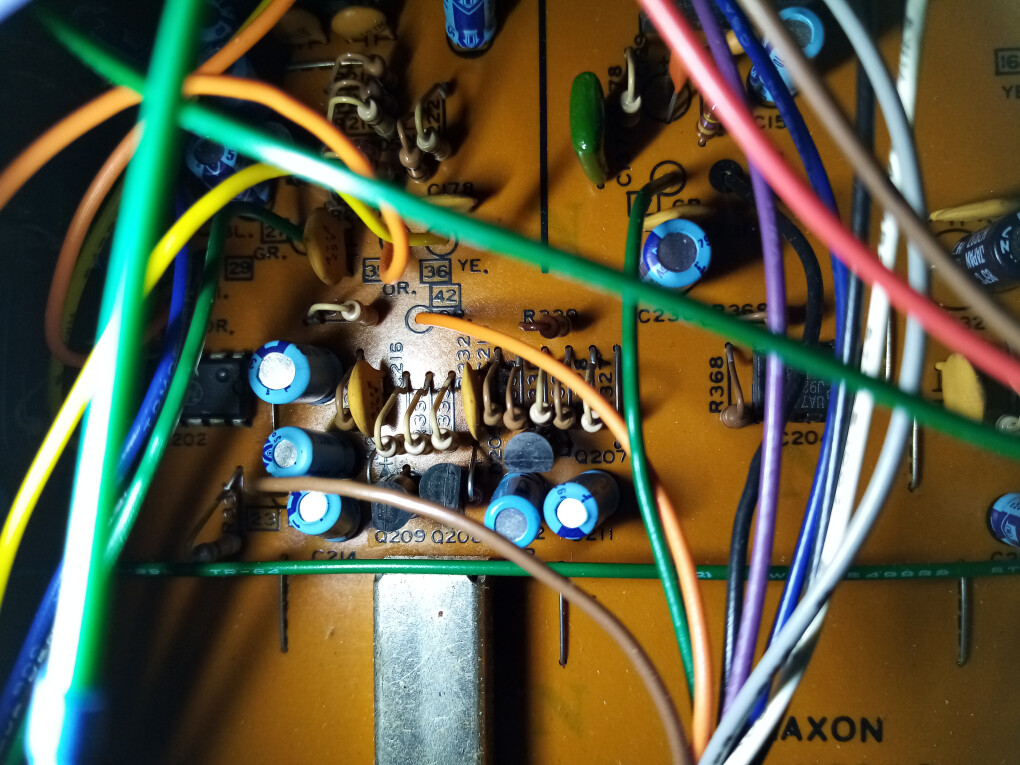

Phaser

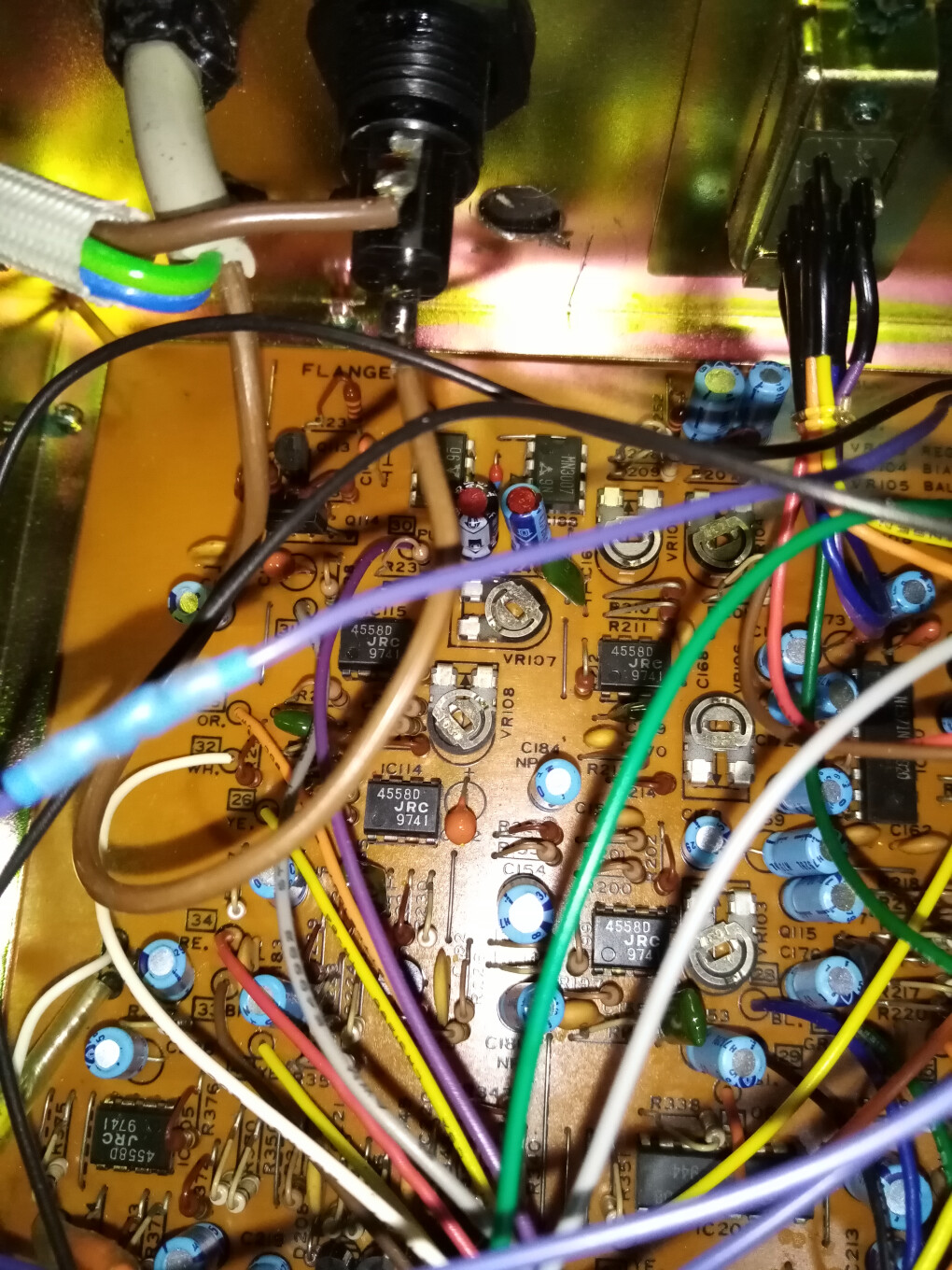

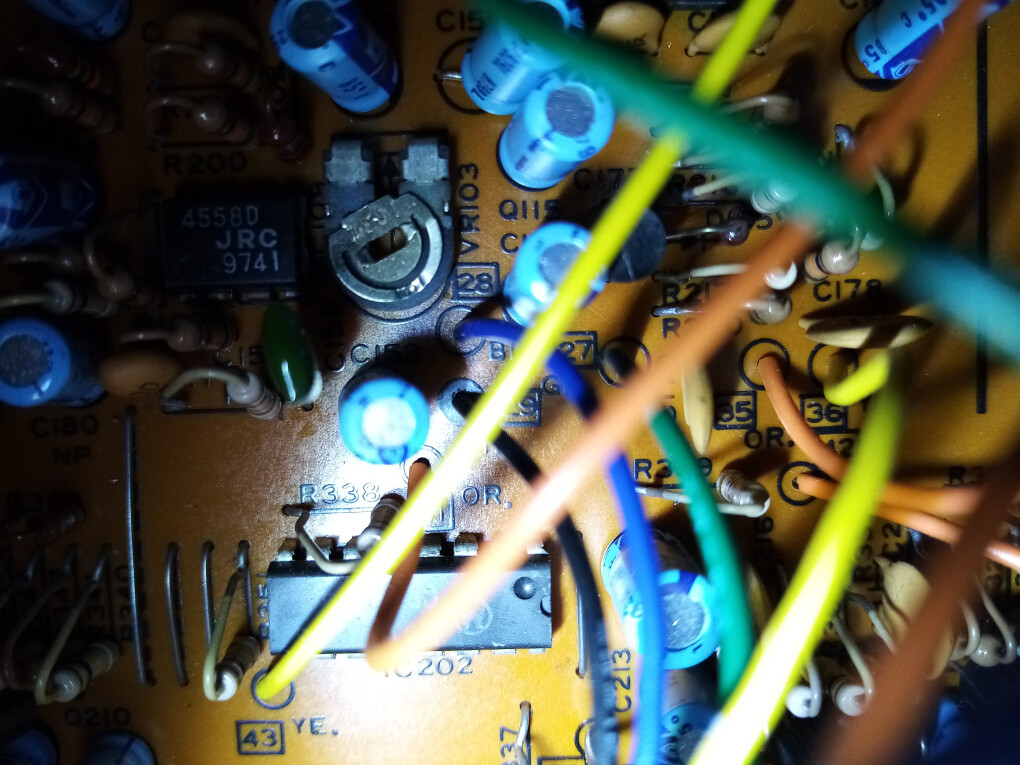

Flanger

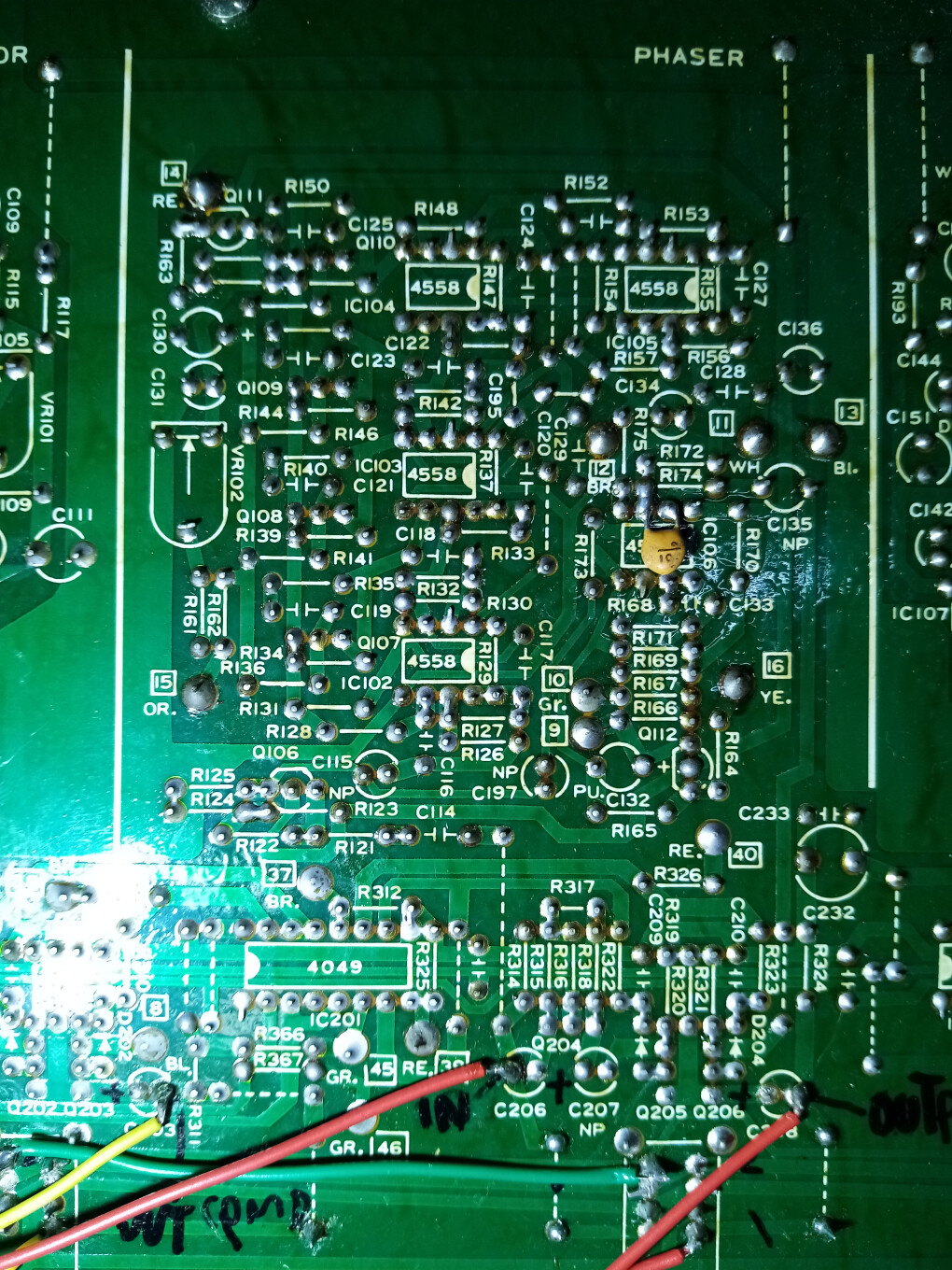

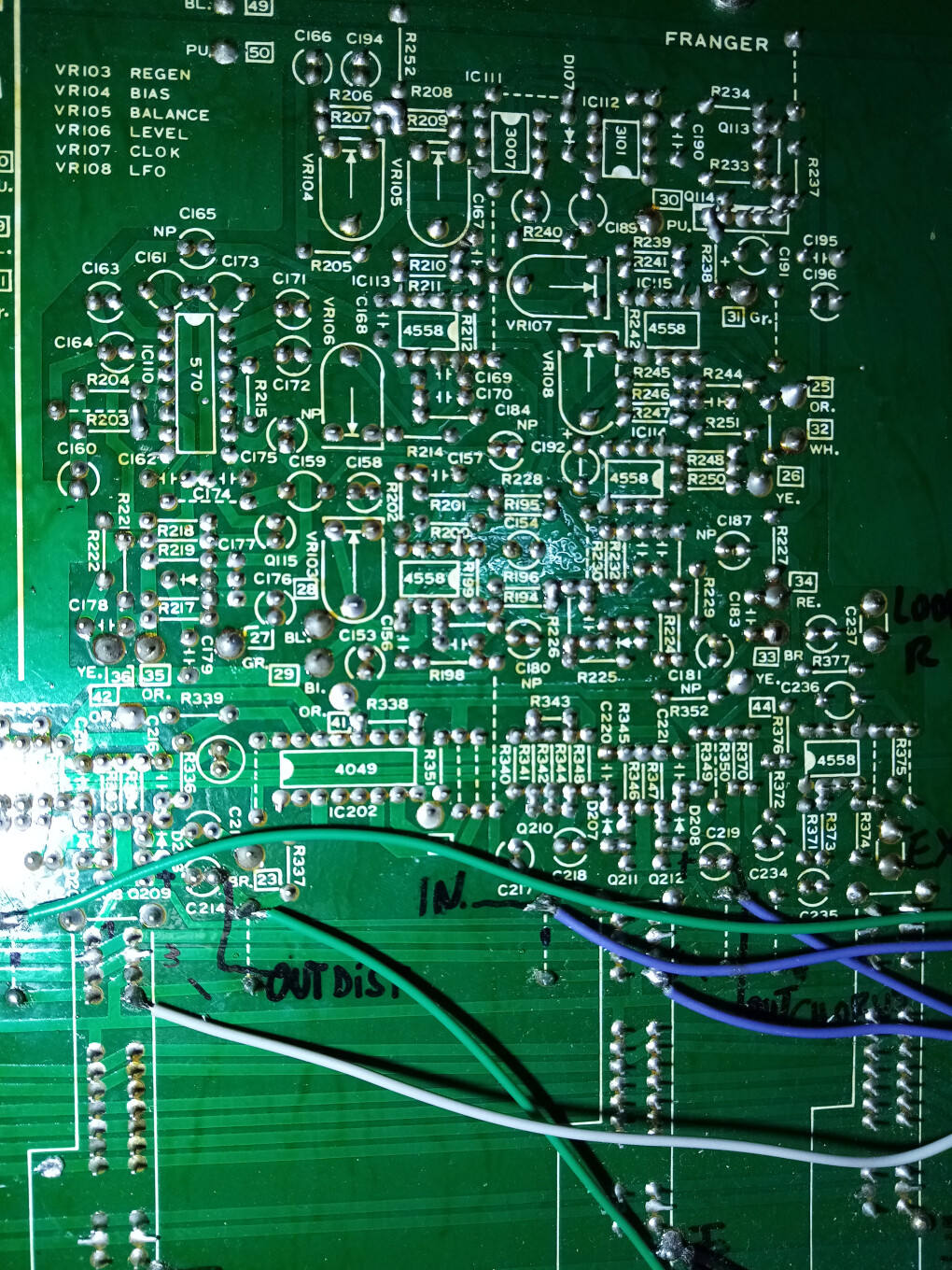

Sous le phaser
Et sous le flanger
Voilà je crois que je vais rajouter des photos plus zoom vers où les c^^ables oranges arrivent
Car il s'agit bien de remplacer ce LFO et non pas de contrôler le width en CV
J'en profite pour dire que pour le flanger il faudrait à la fois remplacer le LFO mais aussi pouvoir contrôler le feedback dans l'ideal mais là si possible pouvoir le contrôler par CV ou potard si pas trop compliqué ?
Bon allez je vais déjà ouvrir pour voir si j'y comprends quelque chose là j'en avais vraiment marre de me dire ma mélodie sonne bancale avec le phaser, et manque de charme si je le coupe !
Zut j'ouvre et ça me semble différent à l'intérieur
C'est bien des scémas du UE-400 que tu as trouvé ?
Car chez moi ça ressemble plutot à ça
Vue d'ensemble
Phaser
Flanger
Sous le phaser
Et sous le flanger
Voilà je crois que je vais rajouter des photos plus zoom vers où les c^^ables oranges arrivent
[ Dernière édition du message le 08/11/2025 à 17:19:14 ]
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
Pas besoin de faire plus précis je pense pour le phaser (le c^^able orange arrive là où il est écris "15 or"

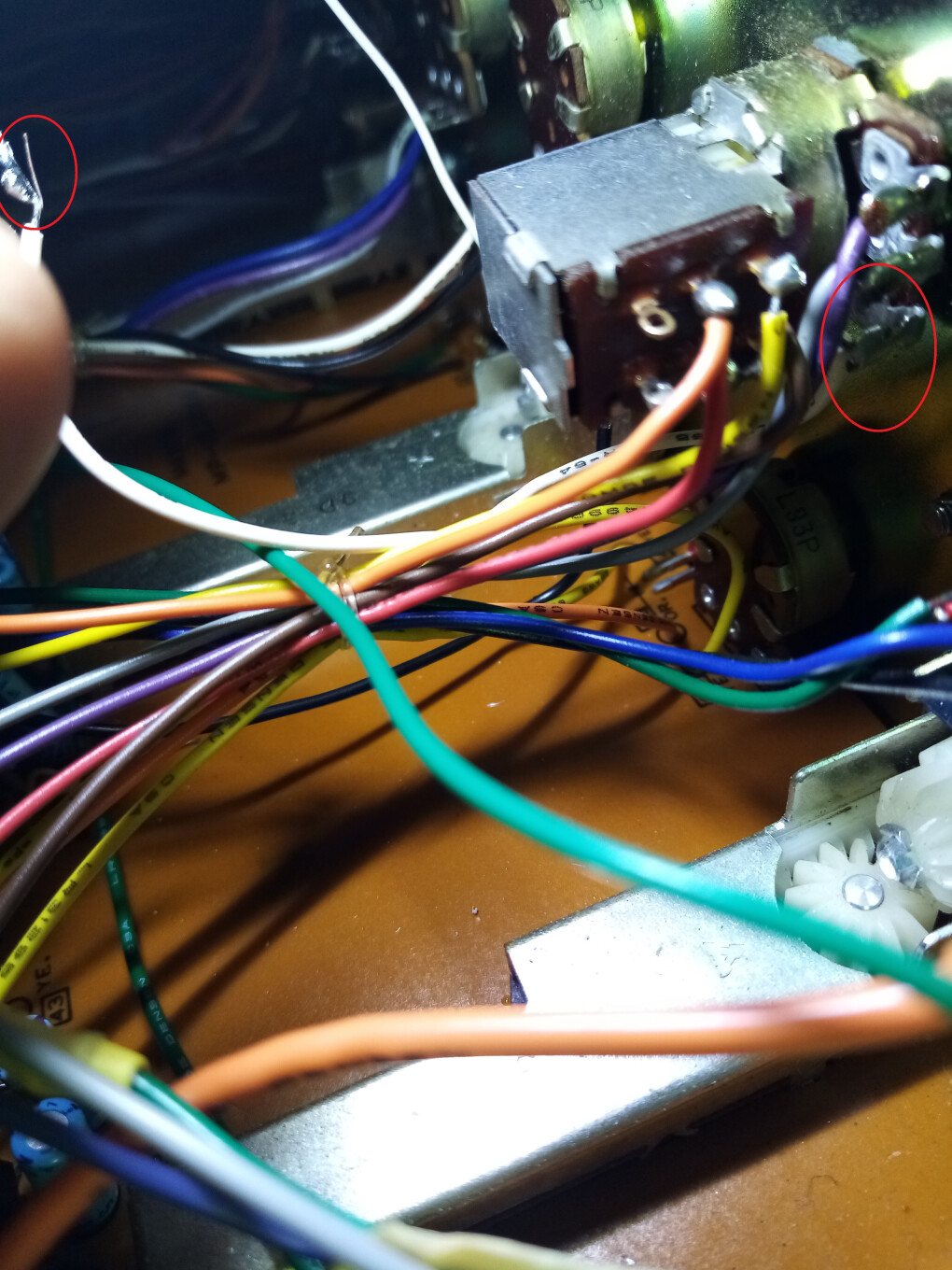

mais voilà plus précis pour là où arrivent les cables du potard width puis feedback
mais voilà plus précis pour là où arrivent les cables du potard width puis feedback
tetoskare
110
Posteur·euse AFfiné·e
Membre depuis 10 ans
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
Oui c'est ça en effet modifié pour avoir 4 effets séparés. Puis maintenant j'ai fait des multiplicateurs d'inserts pour souvent me retrouver à les mettres ensembles
Mais sinon oui je commence à comprendre le principe, là où ça reçoit une modulation en voltage comme venant d'un LFO on peut assez simplement remplacer par du CV mais pour un potard qui agit sur un paramètre ce n'est pas la même chose. Mais pas grave, en fait je viens de commander un flanger/delay Erica BBD qui me permettra de faire ça et j'en mettrais surement pas 2 du genre dans le morceau.
Enfin bon du coup j'hésitais à essayais de voir par moi même sur le PCB si je trouve le LFO juste avant le câble orange mais du coup on est même pas sûr que ce soit bien le câble orange ?
Je vais peut-être attendre alors
Voilà je viens d'ouvrir et ça serait plut^^ot le c^^able jaune dans le mien. Qui est lié à une R164 mais je ne vais pas toucher là avant d'avoir confirmation
Mais sinon oui je commence à comprendre le principe, là où ça reçoit une modulation en voltage comme venant d'un LFO on peut assez simplement remplacer par du CV mais pour un potard qui agit sur un paramètre ce n'est pas la même chose. Mais pas grave, en fait je viens de commander un flanger/delay Erica BBD qui me permettra de faire ça et j'en mettrais surement pas 2 du genre dans le morceau.
Enfin bon du coup j'hésitais à essayais de voir par moi même sur le PCB si je trouve le LFO juste avant le câble orange mais du coup on est même pas sûr que ce soit bien le câble orange ?
Je vais peut-être attendre alors
Voilà je viens d'ouvrir et ça serait plut^^ot le c^^able jaune dans le mien. Qui est lié à une R164 mais je ne vais pas toucher là avant d'avoir confirmation
[ Dernière édition du message le 09/11/2025 à 09:49:20 ]
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
tetoskare
110
Posteur·euse AFfiné·e
Membre depuis 10 ans
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
width phaser jaune (à droite vu d'en haut) entre 6.2 et 7.1
width flanger blanc (en bas vu d'en haut) entre 2.5 et 6
Bon pour le flanger les valeurs envoyées par l'Hapax iront assez bien, pour le phaser bah on va tester voir Sinon j'imagine peut-être prévoir un petit amplis pour monter au dessus de 5V ?
Mais là plutôt que de dessouder ou couper côté PCB je peux le faire côté potard en fait ? Je met ma resistance sur le tip de l'entrée CV et que je relis ensuite sur l'entrée width du potard, à la place du câble que je viens de déconnecter ça me semble être pareil non ? (et plus simple pour moi et moins destructif)
width flanger blanc (en bas vu d'en haut) entre 2.5 et 6
Bon pour le flanger les valeurs envoyées par l'Hapax iront assez bien, pour le phaser bah on va tester voir
Sinon j'imagine peut-être prévoir un petit amplis pour monter au dessus de 5V ?Mais là plutôt que de dessouder ou couper côté PCB je peux le faire côté potard en fait ? Je met ma resistance sur le tip de l'entrée CV et que je relis ensuite sur l'entrée width du potard, à la place du câble que je viens de déconnecter ça me semble être pareil non ? (et plus simple pour moi et moins destructif)
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
Voilà c'est fait pour le flanger
Bizarrement dans un 1er temps ça faisait rien, je débranche pour vérifier que ce CV envoie bien quelque chose et là le time tombe d'un coup.
Au final je rebranche et je peux bien contrôler.
A ma grande surprise ça peut recevoir des valeurs négatives et on obtient un delay classique ... mais qui siffle un peu
Enfin voilà les sonorités rien à voir qu'on peut maintenant obtenir
Un petit casse croute et on s'attaque au phaser !

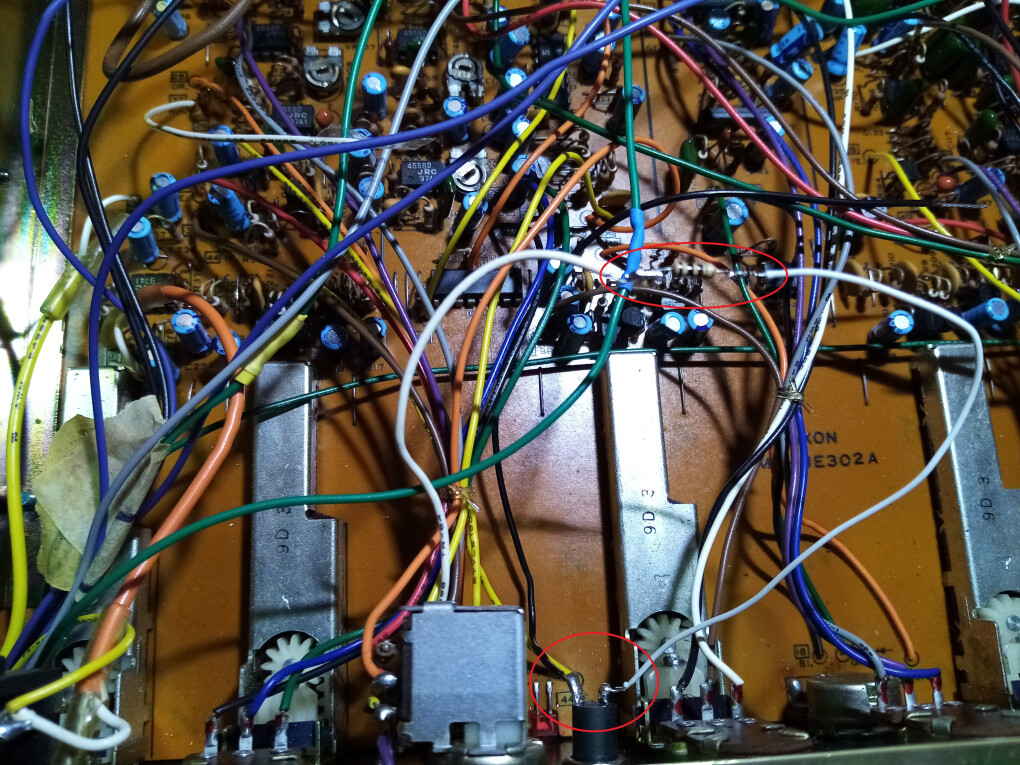

Ah j'oubliais les photos du truc ... c'est d'ailleurs la photo qui m'a permis de voir comment j'avais mal soudé la résistance
Ah oui et j'avais oublié de brancher la masse avant de mettre en route !!!!
Puis petite difficulté ces embasent ne pouvaient pas se visser à travers les multiples épaisseurs du chassis, donc il a fallu fraiser pour pouvoir avancer un peu plus loin. Et évidémment en fraisant le 1er à la perceuse en pensant contrôler j'ai finis par traverser. Mais bon ça tient quand même !
Bizarrement dans un 1er temps ça faisait rien, je débranche pour vérifier que ce CV envoie bien quelque chose et là le time tombe d'un coup.
Au final je rebranche et je peux bien contrôler.
A ma grande surprise ça peut recevoir des valeurs négatives et on obtient un delay classique ... mais qui siffle un peu
Enfin voilà les sonorités rien à voir qu'on peut maintenant obtenir
Un petit casse croute et on s'attaque au phaser !
Ah j'oubliais les photos du truc ... c'est d'ailleurs la photo qui m'a permis de voir comment j'avais mal soudé la résistance
Ah oui et j'avais oublié de brancher la masse avant de mettre en route !!!!
Puis petite difficulté ces embasent ne pouvaient pas se visser à travers les multiples épaisseurs du chassis, donc il a fallu fraiser pour pouvoir avancer un peu plus loin. Et évidémment en fraisant le 1er à la perceuse en pensant contrôler j'ai finis par traverser. Mais bon ça tient quand même !
[ Dernière édition du message le 10/11/2025 à 13:47:58 ]
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
tetoskare
110
Posteur·euse AFfiné·e
Membre depuis 10 ans
Recuring
208
Posteur·euse AFfiné·e
Membre depuis 2 ans
Ok super interessant tout ça
Je comprends maintenant pourquoi mes délais analos "chaleureux" ont du mal dans les aigus
Je vais éviter du coup les délais trop lent avec le UE400 puisque j'ai des délais dédiés dans ce but, enfin à part pour faire des descentes brusques trés courtes car ça a vraiment de la gueule !!
Oui le bias est déjà à fond ! Faudrait m'expliquer comment mélanger le +15V de la machine en effet
Bon par contre c'est pas une mince affaire de réussir à faire un truc musical de ce flanger ! Par automation en fait agir sur un point décale plus ou moins tout le reste, par automation en temps réel on y arrive un peu mieux en s'entrainant mais depuis un truc midi avec 128 valeurs ça manque de précision... Et les molettes du genre pitch pas forcément évident va me falloir de l'entrainement
Je comprends maintenant pourquoi mes délais analos "chaleureux" ont du mal dans les aigus Je vais éviter du coup les délais trop lent avec le UE400 puisque j'ai des délais dédiés dans ce but, enfin à part pour faire des descentes brusques trés courtes car ça a vraiment de la gueule !!
Oui le bias est déjà à fond ! Faudrait m'expliquer comment mélanger le +15V de la machine en effet
Bon par contre c'est pas une mince affaire de réussir à faire un truc musical de ce flanger ! Par automation en fait agir sur un point décale plus ou moins tout le reste, par automation en temps réel on y arrive un peu mieux en s'entrainant mais depuis un truc midi avec 128 valeurs ça manque de précision... Et les molettes du genre pitch pas forcément évident va me falloir de l'entrainement
tetoskare
110
Posteur·euse AFfiné·e
Membre depuis 10 ans
Yo

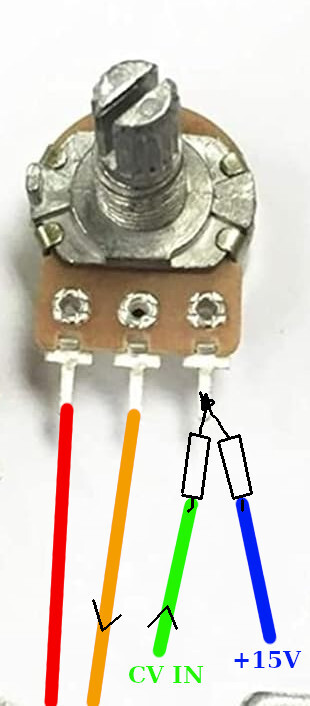

Je pensais à un truc comme ça
Il s'agit du potard Width du Phaser.
Si tu as bien mis une résistance entre ton câble d'arrivée CV et le potard, tu peux amener du 15V à travers une résistance de même valeur (je pensais à un truc dans les 100 / 150k), ça va se mixer et devrait te ramener dans les réglages attendus, après tu pourras re-régler le BIAS là où le fonctionnement est optimum.
Pour trouver du 15V sur le PCB, il faut fouiller au multimètre, tu dois en avoir un peu partout, peut être regarde ce qui sort de l'alim et qui crée un réseau de pistes qui alimentent tout le circuit, tu as la masse d'un côté et le 15V de l'autre.
Je pensais à un truc comme ça
Il s'agit du potard Width du Phaser.
Si tu as bien mis une résistance entre ton câble d'arrivée CV et le potard, tu peux amener du 15V à travers une résistance de même valeur (je pensais à un truc dans les 100 / 150k), ça va se mixer et devrait te ramener dans les réglages attendus, après tu pourras re-régler le BIAS là où le fonctionnement est optimum.
Pour trouver du 15V sur le PCB, il faut fouiller au multimètre, tu dois en avoir un peu partout, peut être regarde ce qui sort de l'alim et qui crée un réseau de pistes qui alimentent tout le circuit, tu as la masse d'un côté et le 15V de l'autre.
