Installer un système bluetooth dans une radio

  • 5 réponses
  • 2 participants
  • 630 vues
  • 2 followers
Sujet de la discussion Installer un système bluetooth dans une radio
Salut,

j'ai un poste Songbook (Tivoli audio).
Je recherche un système bluetooth interne à insérer dans ce poste
et un schéma de montage.
C'est pour lire musique et podcast depuis mon téléphone.

Merci des tuyaux, Nil

[ Dernière édition du message le 07/03/2019 à 16:08:38 ]

2
Bonjour,

1) Tivoli Audio ne livre pas de Service Manual, donc pas de schéma de montage. Le site web français de Tivoli Audio, https://tivoli-audio.fr/, ne donne pas accès aux manuels pdf des appareils Tivoli et Tivoli redirige les utilisateurs basés en France vers ce site francophone web que je trouve déficient quand ils tentent de consulter le site américain https://www.tivoliaudio.com/.
Bref, Tivoli Audio empêche les français d'accéder aux manuels utilisateurs.

Vous trouverez le manuel (anglais) du Songbook sur https://dencoaudio.freshdesk.com/support/solutions/articles/1000064924-tivoli-audio-songbook-user-manual.

2) Le SongBook a une entrée Aux In jack 3.5mm stéréo sur laquelle vous pouvez brancher votre récepteur audio bluetooth. Tivoli ne vend pas en France son récepteur Blutooth Audio BlueCon (les américains peuvent le voir ici), mais n'importe quel récepteur Bluetooth audio fera l'affaire,

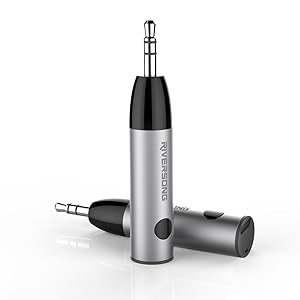

- de poche, sur batterie, comme celui-ci
https://www.amazon.fr/dp/B075SV8YVT/

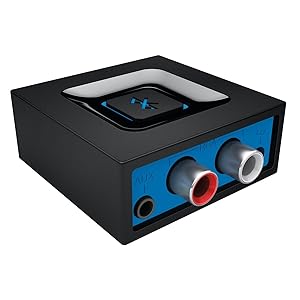

- ou un peu plus gros, sur secteur, comme celui
https://www.amazon.fr/Logitech-Adaptateur-bluetooth-Haut-parleurs-Récepteur/dp/B00IRCDT7Y/

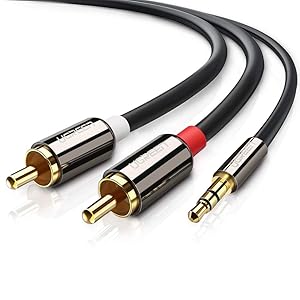

en branchant un câble double RCA vers mini-jack, comme celui-ci
https://www.amazon.fr/UGREEN-Compatible-Amplificateur-Autoradio-Smartphone/dp/B00LM2Y2U4/
avec le double RCA sur la sortie du récepteur Bluetooth audio et le mini-jack sur l'entre Aux-In du Songbook.
3
Merci pour toutes ces infos !

Idéalement, j'aurai aimé avoir un système interne,
moi je n'y connais rien, mais un pro arriverait à faire cette modification sans schéma ?

4
Bonjour,

Le SongBook est un poste de radio, ce n'est pas très complexe, donc n'importe quel réparateur d'électronique audio comprendra instantanément le routage de circuit s'il le démonte :
- Si la coque laisse assez de place près du connecteur Aux In pour fixer le circuit du récepteur Bluetooth, ce sera plutôt simple à intégrer,
- il reste 2 points plus complexe : a) alimenter le module bluetooth, b) placer l'antenne bluetooth.

a) Si le module bluetooth peut s'alimenter à la même tension que le Songbook, il sera facile de l'alimenter en tirant un fil, sinon, ce serait compliqué.
b) il faut aussi que l'antenne du module bluetooth reçoive encore assez bien le signal bluetooth une fois qu'elle sera dans le boîtier, ça il faut le tester.

[ Dernière édition du message le 08/03/2019 à 14:34:53 ]

5
ok merci bcp pour toutes infos précises, c'est top !
6
J'avais oublié un point : le bouton d'appairage et la LED d'appairage du module bluetooth doivent rester accessibles pour pouvoir appairer le bluetooth, donc il faut faire un (ou des) trou(s) discret(s) à l'arrière de la coque du Songbook pour faire dépasser le bouton et voir la couleur de la LED d'appairage.
