aide demandée Branchement tête corps Marshall

  • 10 réponses
  • 3 participants
  • 228 vues
  • 3 followers
Sujet de la discussion Branchement tête corps Marshall
Bonsoir tout le monde,
voici une tête JCM 2000 de 2005 et un corps JCM 900 lead 1960 de 1991.

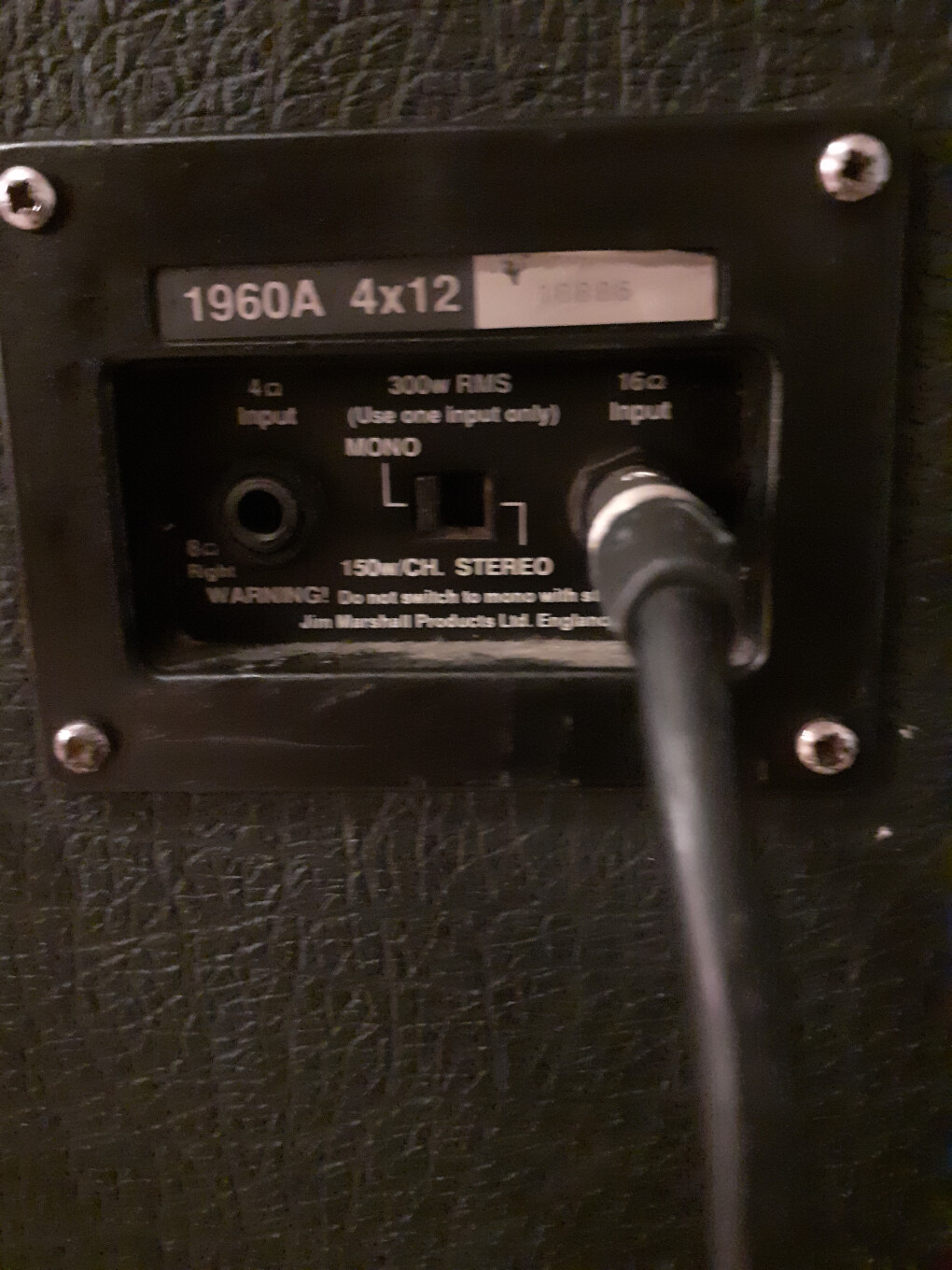

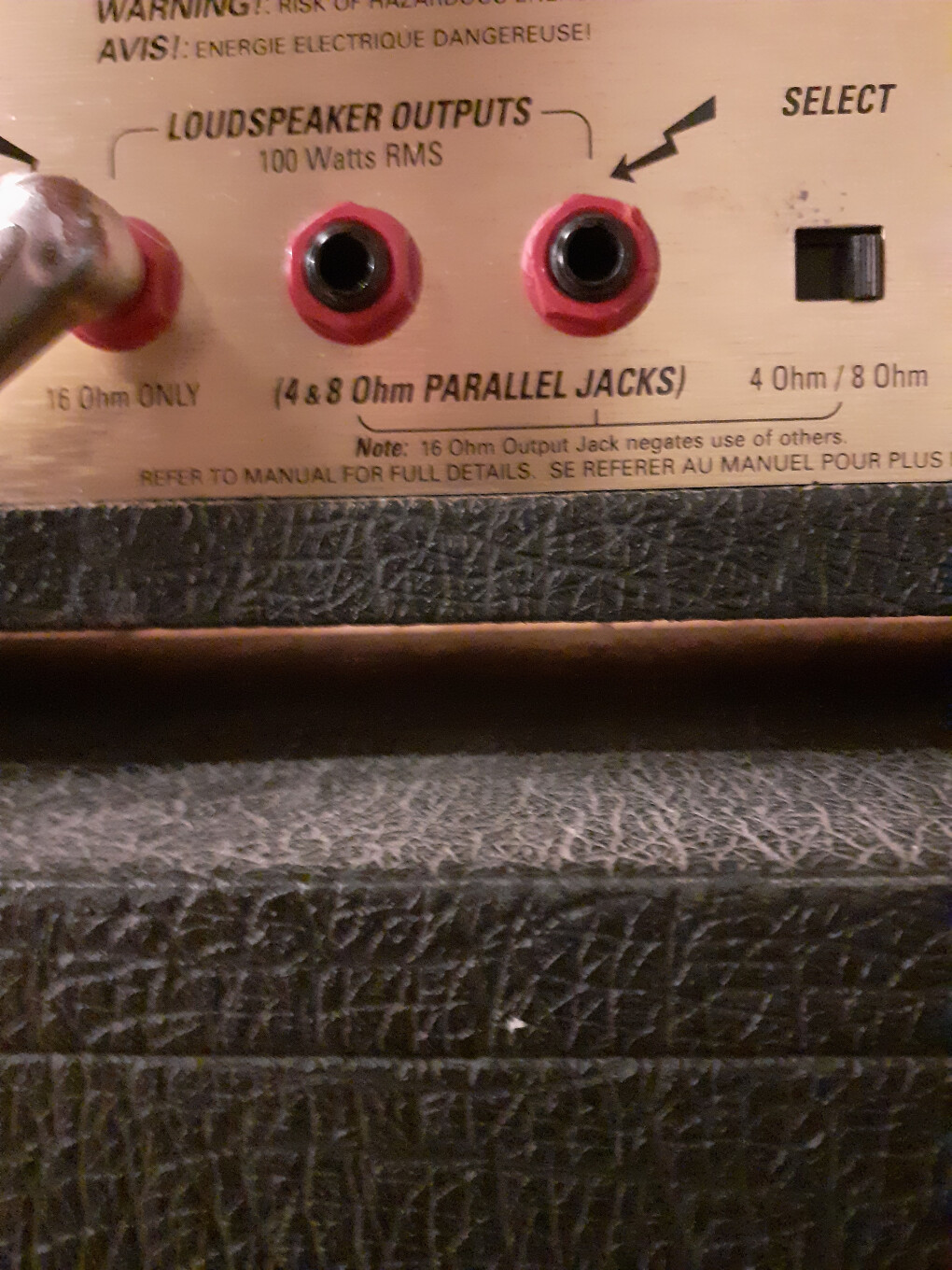

J'ai un doute sur le bon branchement : est-ce que la configuration que vous pouvez voir sur la photo est-elle la bonne?
Je mets donc sur la tête le jack dans l'entrée 16 avec le sélecteur sur 8 ohms et sur le corps le jack à droite en 16 avec le sélecteur en mono.
Est-ce bien ça?
Et si je rajoute un deuxième corps (pas de photo), je dois normalement mettre le sélecteur de la tête en 4 ohms, les deux jacks tête sur les inputs de droite et, sur le corps, passer le sélecteur en stéréo tout en restant le jack à droite?
Et à quoi sert finalement l'input de 4 ohms sur le corps à gauche?
Bon j'espère que je n'ai pas été trop confus car j'ai eu plusieurs sons de cloches et je ne suis pas certain de faire ce qu'il faut.
Merci pour vos lumières !
François
2
Oui c'est branché comme il faut sur la photo. Si tu ajoutes un deuxième cab en 16 Ohm, l'impédance des 2 en parallèle fera 8 Ohm, il faudra donc les brancher chacun sur les prises "4 & 8 Ohm parallel jacks" et placer le sélecteur sur 8 Ohm (et pas 4 ohm).

L'entrée 4 Ohm sur ton 4*12 sert juste pour la flexibilité, il y a beaucoup de combos qui ne disposent pas de sortie 16 Ohm pour une enceinte externe.
3
OK avec shreddator.
Sinon tu as vu sur ta photo : "se référer au manuel pour plus de détails". Si tu ne l'a pas , j'imagine que c'est facilement trouvable sur internet.

Après l'ultime solution c'est d'envoyer un mail au constructeur. J'avais fait ça avec Laney, qui m'avait répondu : je débutais et j'avais besoin.de savoir si la sortie du baffle était en série ou en parallèle.
4
Merci bien à vous les gars !
Je suis rassuré...
Bonne fin d'année
François
5
Juste une petite chose Shreddator,
sur la photo le sélecteur est en 8 ohms pour un cab et si je comprends bien il reste en 8 pour deux cabs? c'est bien ça?
Et sinon, qu'entends-tu par "flexibilité" sur l'entrée 4'12 du cab?
Bien à toi,
François
6
Oui c'est bien ça, ça sélectionne le bon enroulement sur le transfo de sortie et ensuite les deux prises sont en parallèle.

Le fait de pouvoir utiliser le 4x12 en 16 ohm aussi bien qu'en 4 ohm est plus flexible que si on ne pouvait l'utiliser qu'en 16 ohm : certains amplis ont une sortie 4 et 8 ohm (je possède un Peavey où c'est le cas) mais pas 16 donc c'est utile de pouvoir raccorder l'enceinte en 4 ohm.

C'est également utile d'avoir l'option 16ohm car si tu mets deux enceintes en parallèle ça fera 8 ohm, alors que deux enceintes de 4 ohm en parallèle ça fait 2 ohm et perso je n'ai jamais vu d'ampli à tubes avec une sortie 2 ohm.

Certains disent aussi que les sorties 4ohm sur les amplis sonnent moins bien que le 8 et le 16 ohm.
7
Oh un grand merci à toi Grand Shreddator !
Quel savoir !
François
8
Une question/remarque peut être inutile qui m'est venue ensuite : Tu utilises bien un câble de type HP ? Parce que ça c'est aussi important.
9
Oui oui bien sûr
10
Citation de FGHIJ :
Oui oui bien sûr

Ouf !
Je disais ça juste parce qu'une boutique a essayé de me refiler un jack guitare histoire de faire une vente.
Pas près de remettre les pieds chez eux.
11
Hé bé, y'en a qui sont prêts à tout...
Quelle misère
