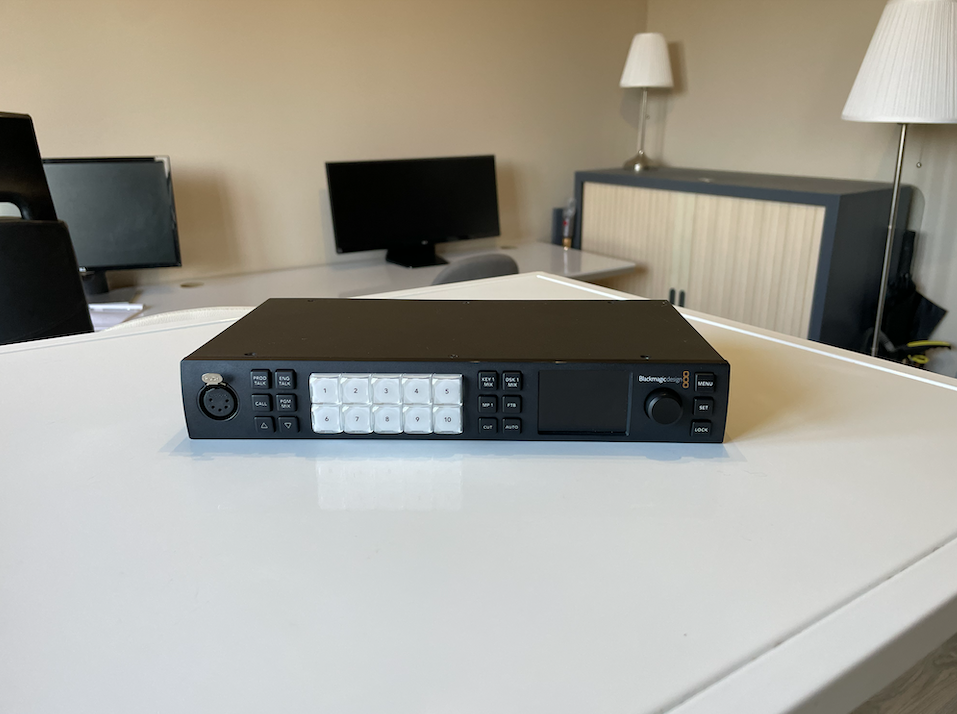

Blackmagic Design ATEM 1 M/E Constellation HD

• Fabricant : Blackmagic Design
• Modèle : ATEM 1 M/E Constellation HD
• Catégorie : Matériels VJ
• Poids du colis : 2.2 kg
• Fiche créée le : 31/05/2023

Mélangeur de production de direct

• Design avec un niveau M/E, comprend dix entrées 3G-SDI convertibles aux normes et six sorties auxiliaires 3G-SDI indépendantes
• Dispose d'une sortie webcam USB, d'un DVE, d'un Chromakeyer, d'un lecteur multimédia, d'un Multi View et plus encore
• Alimentation : 1x bloc d'alimentation intégré 100-240 V CA (câble d'alimentation IEC non fourni)
• Consommation électrique : 36 Watt
• Dimensions : 280,5 x 176 x 44,2 mm
• Poids : 1,87 kg
• Connexions :
• Total des entrées vidéo : 10
• Total des sorties vidéo : 6
• Taux SDI : 1,5 G, 3 G
• Total des entrées audio : 2 prises symétriques jack 1/4 pouce, 1x prise XLR 5 broches pour talkback
• Total des sorties audio : 1x prise XLR 5 broches pour talkback
• Entrées audio SDI : 2 canaux audio intégrés sur toutes les entrées SDI
• Sorties audio SDI : 2 canaux audio intégrés sur toutes les sorties SDI
• Pas de connecteurs de timecode
• Entrées de référence : Tri-Sync ou Black Burst
• Entrées vidéo avec resynchronisation : sur les 10 entrées
• Convertisseur de fréquence d'image et de format : sur les 10 entrées
• Sorties auxiliaires SDI : n'importe laquelle des 6 sorties SDI
• Sorties de prévisualisation SDI : n'importe laquelle des 6 sorties SDI
• Sorties programme SDI : n'importe laquelle des 6 sorties SDI
• Sorties programme SDI converties vers le bas (down-conversion) : aucune
• Sortie webcam : 1 port USB-C supporte 720p ou 1080p avec taux de trame PGM
• Nombre de vues multiples : 1x 3G-SDI
• Connexion du pupitre de commande : Ethernet (connexion directe entre le pupitre et l'appareil ou via un réseau)
• Générateur de timecode interne : oui
• Talkback : RJ45 pour systèmes talkback tiers
• Sortie Tally : ajoutée via une connexion Ethernet en utilisant Blackmagic Design GPI et Tally Interface (non inclus)
• Ethernet : supporte 10/100/1000Base-T
• Interface informatique : 1 port USB-C supporte USB 3.1 Gen 1 (5 Gbit/s)
• Normes :
• Normes vidéo HD : 720p/50 / 720p/59,94 / 720p/60, 1080i/50 / 1080i/59,94, 1080i/60, 1080p/23,98 / 1080p/24 / 1080p/25 / 1080p/29,97 / 1080p/30 / 1080p/50 / 1080p/59,94 / 1080p/60
• Conformité SDI : SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A et B
• Fréquence d'échantillonnage vidéo : 4:2:2
• Précision des couleurs : 10 bits
• Espaces colorimétriques : REC 709
• Commutation automatique SDI : détection automatique de 1,5G-SDI et niveau A ou niveau B 3G-SDI
• Caractéristiques :
• Upstream-Keyer: 4
• Downstream-Keyer: 1
• Advanced Chroma Keyer : 4
• Prise en charge du talkback : oui
• Support n-1 : oui
• Keyer linéaires/Luma : 5
• Keyer de transition (Stinger/DVE) : 1 Stinger, 1 DVE
• Nombre total de niveaux : 7
• Générateurs de motifs : 5
• Générateurs de couleurs : 2
• Pupitre ou panneau de commande : panneau frontal pour le mixage en cas d'urgence, logiciel de commande ou panneau de commande matériel disponible en option
• Fenêtres routables : 16
• Tally : lumière rouge pour l'affichage du programme et verte pour l'affichage de l'aperçu
• Avec identifiants pour les fenêtres sources
• Monitoring multi-vues :
• Multi View Monitoring : 1 multi-vue configurable pour 16, 13, 10, 7 ou 4 affichages, y compris pour le monitoring du programme, de la prévisualisation, des entrées, des lecteurs média, du DSK, du Clean-Feed avec identifiants optionnels et des niveaux audio
• Norme vidéo multi-vues : HD
• Résolution minimale de l'écran : 1366 x 768
• Lecteur multimédia :
• Lecteur multimédia : 2
• Canaux : signaux de remplissage et d'incrustation pour chaque lecteur multimédia
• Capacité du pool de médias pour les images fixes : 20
• Capacité du Media Pool pour les clips : 2 jusqu'à 1080p/60
• Longueur de clip Media Player en 720 HD : 400 images
• Longueur de clip Media Player en 1080 HD : 200 images
• Formats d'images fixes du Media Pool : PNG, TGA, BMP, GIF, JPEG et TIFF
• Format de fichier vidéo du Media Pool : séquence TGA
• Format de fichier audio du Media Pool : WAV, MP3 et AIFF
• Écrans de visualisation :
• Écran LCD intégré de 2,2 pouces pour la vidéo
• 10 boutons LED pour la configuration et le mixage en cas d'urgence
• 4 touches de source
• 6 touches pour la sélection du talkback et le mixage
• 1 bouton de réglage du menu
• 1 bouton de réglage
• 1 touche pour verrouiller le panneau avant
