Design et construction studio

  • 57 réponses
  • 14 participants
  • 15 349 vues
  • 22 followers
Sujet de la discussion Design et construction studio
Bonjour à tous! :mrg:

Hé bien voilà, on va se lancer avec mon pote...on a grossomodo 40m2 d'aménageable.

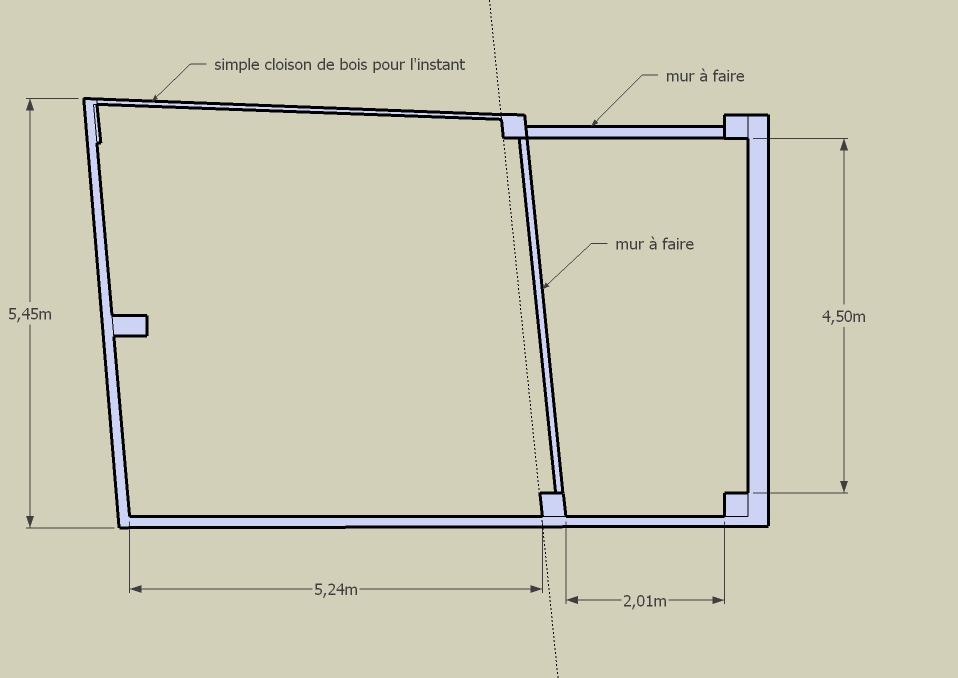

voilà le départ:

Les mesures ne sont pas encore très correctes. Comme indiqué il y a 2 murs à construire, le petit transversal suivant une poutre existante.

Pour le moment c'est plus pour une question de design que j'aurai besoin de vos avis. Le but étant de profiter de la pièce de droite pour un studio voix et autre (même batterie occasionnellement. si possible même si ça va pas très bien donner).

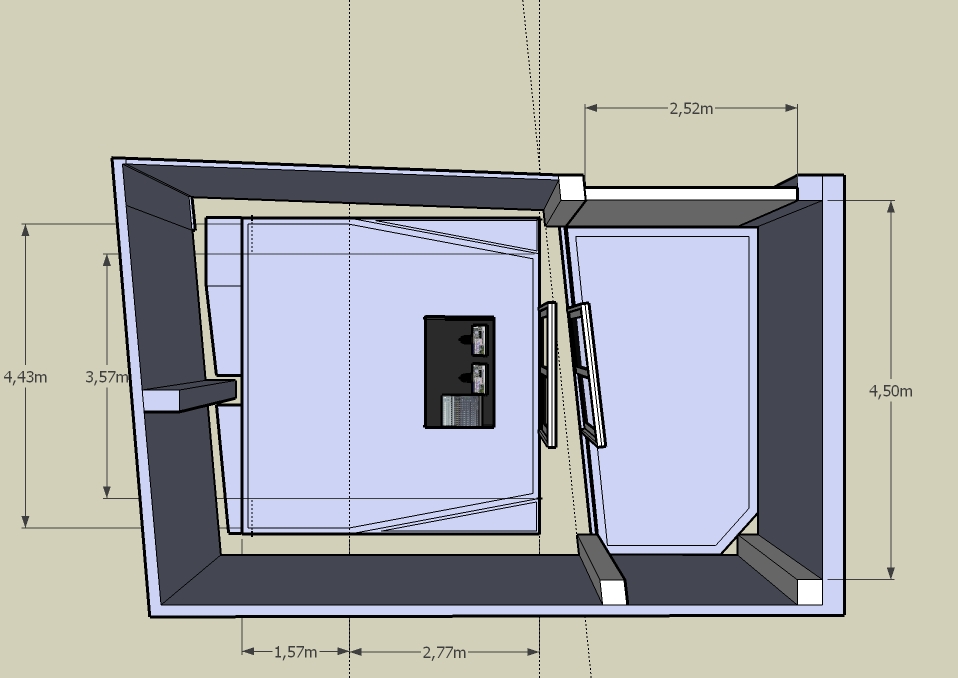

Voici ce qu'on pense faire simplement pour le moment:


Portes coulissantes pour passer d'une pièce à l'autre? C'est cher mais me semblait une bonne idée...

Pensais vous que je puisse utiliser l'espace entre les 2 pièces pour mettre PC et autres truc techniques, d'un point de vue isolation? Ou alors utiliser l'arrière de la régie (là où il y a des sortes de placard)Ca ne m'arranger pas d'un point de vue pratique (moniteurs etc...)?

D'ailleurs l'arrière...qu'est-ce qui serait intéressant d'un point de vue traitement? J'ai l'impression de perdre beaucoup d'espace notamment à cause de cette poutre...

On hésitait pendant un moment à faire une boite dans la boite pour la régie, parce que c'est dans une ancienne usine, du béton lourd au sol, c'est au rez de chaussée, à gauche une église (je ne sais pas si c'est collé), au dessus un locataire (un pote, pour le moment...), le reste de l'étage c'est un garage.

Mais quelque part avec ces poutres et le mur de gauche non parallèle qui casse la symétrie, j'ai l'impression que c'est plus simple de faire directement une boite dans la boite, pour le traitement acoustique également. Et puis tant qu'à faire des murs...?


Ou alors avez vous d'autres idées? mettre une 3 ème pièce, un placard une girouette ou orienter autrement la régie? Toutes vos idées sont les bienvenues!! :D:

Un grand merci d'avance! J'espère mettre des photos petit à petit.
Afficher le sujet de la discussion
21
Les photos sont les bienvenues :bravo: :bravo: :bravo: :bravo:

Carpe Diem

22
Voilà voilà! Désolé...en plus c'est pas encore à jour, je dois en refaire!

Mais bon voici donc le début des travaux:

Plancher:


Vu de l'exterieur:

On a fait toutes les structures séparément, avec l'OSB sur le plancher, puis on a tout assemblé et mis la première couche de placo.

Plan plus détaillé de la 1ere couche:

Non non c'est pas qu'on a vraiment fait les "joint" comme des porcs, mais en fait la 2ème couche du plafond, on l'a faite "poser" sur la 1ere couche des murs.

Gros plan sylomer:

J'ai donc décidé de ne mettre qu'une épaisseur ici, donc 25mm. On en mettre le double pour la cabine.

Et de l'intérieur:

C'est donc une pièce finale de 15 mètre carré. La cabine en fera 10.


Ca ne se voit pas sur les photos mais le plafond est en pente, on a fait soutenir par une poutre dans la longeur des 4m40.
On a eu beaucoup de mal en belgique a trouvé du matériel de base genre chevron etc...et pas beaucoup d'épaisseur différentes, pas brut, et en plus un peu tordu (galère quand même!!)...enfin soit ça a été...

On a recouvert La laine de roche extérieur avec de l'isorel, et du tissus pour le plafon et faces arrières, non accessibles. Ca devient plus clean que sur ces photos...

On attaque le mur principal maintenant!! On va donc seuleument pouvoir tester l'isolation que d'ici 2 semaines. On a finalement décidé de faire toutes les portes nous-mêmes, avec 2 couches de MDF 18. Je ferai des photos.

Voilà!
23
Hello!

Bon je mettrai bientôt d'autres photos...on a posé le parquet dans la régie, et on a finit le mur externe c'est à dire celui du haut par rapport à ce plan qui vient "faire" 2ème paroi.



Pour rappel, les murs de la régie sont fait de 2 couches de placo/laine de roche/isorel. Pour ce mur ci, on a fait couche de placo/laine de roche/placo. L'isolation fonctionne bien, mais c'est pas encore terrible. Reste encore a bien jointoyer les portes, et il manque encore du poids dans la régie pour que le système fonctionne bien (j'ai pas encore retesté avec le parquet non plus!).

Pour la cabine, on pense mettre (intérieur vers extérieur) 2 couches placo/laine de roche/une couche placo...qu'en pensez vous?


On commence également à penser l'électricité et la ventilation. Petite question: les spots avec transfo 12 volts assurent-ils vraiment de ne pas avoir de problème de ronflette/grésillement?

Pour la ventil, j'essaie de me renseigner dans les méandres des forums mais c'est pas facile. On espère faire un silencieux par nous même.

Reste également à faire la structure pour les bass traps + murs latéraux.... puis le meuble.... :((( plus ça avance plus y'a de choses à faire!!!
24

Citation : les spots avec transfo 12 volts assurent-ils vraiment de ne pas avoir de problème de ronflette/grésillement?


Ça, j'en suis pas super convaincu... Le transfo...

Chez moi, j'ai monté des circuits complètement indépendants pour l'éclairage et les alimentations.
J'ai posé les circuits et c'est l'électricien qui s'est chargé de monter tout ça au tableau.

J'ai
- deux circuits d'éclairage
- deux circuits de prises pour le matos audio
- un circuit "à tout faire" qui reçoit aussi bien un chauffage bain d'huile qu'un halogène et une lampe de bureau.

avec ça, aucun soucis.

Au passage, un petit tuyau tout con, mais qui facilite la vie à un point...
Les prises pour le matos audio ont été posées en deux rangées, au milieu des deux plus grands murs de la pièce. Je les ai installées à environs 1m40 du sol, ce qui fait qu'elle sont directement à portée de main pour brancher des trucs, sans avoir à se baisser à chaque fois.
En plus, il n'y a jamais rien devant, comme ça. Même en ce moment ou, pour cause de réfection de mon bureau, j'ai installé mon bureau dans le studio, les prises tombent au-dessus de mes enceintes "bureau" qui sont posées sur la table sur des périphs.

oooo Roller ! oooo

25
Merci will! J'y avais même pas songé au transfo...et effectivement je pensais le mettre à porté de main, pas trop loin de la console... :D:

J'ai 4 circuits indépendant en fait. J'imagine donc un peu comme toi:
- un pour les brols (lumière couloir + ptit chauffage electrique et loupiotes)
- un pour la lumière de chaque pièce
- un pour l'audio d'une pièce
- un pour l'audio de l'autre pièce

Si je fais ainsi et que je ne croise pas les cables ça marche?
Mais même en faisant comme ça, si je mets un variateur, les lampes elle même grésillent en général non?

Ou alors j'abandonne l'idée de pouvoir gérer la lumière sans bouger mon cul. :mrg:


Pour ce qui est de ton conseil, c'est une bien bonne remarque! Pour la régie, toutes les prises seront intégrés au bureau (je veux pas voir un câble qui traine!). Pour la cabine par contre, il sera plus agréable de mettre une rangée de prise en hauteur.
26
Yep.

Je ne sais pas pour le transfo. Moi, j'ai un halogène avec variateur au pied qui est à 1m50 de mon ordi et de ma carte son et j'ai pas de soucis. Mais ça dépend peut-être des transfos et de la qualité des variateurs ?

Il y a deux problèmes différents : le rayonnement des transfos et les grésillements que les variateurs (surtout) peuvent amener dans le circuit. Pour le second, si c'est un circuit différent, il ne devrait pas y avoir de soucis.

Gaffe, il ne me semble pas que les systèmes à basse tension puissent avoir de variateurs.

Un truc, c'est que si ton éclairage est bien étudié à la base, tu ne devrais pas avoir à le faire varier. Tu allumes, tu éteins et basta.

J'ai un peu bossé sur les éclairages, donc ça va. J'ai été notamment initié par un pote archi d'intérieur, assez spécialiste de la chose (un des premiers archis d'intérieur à utiliser massivement de la led, notamment) à une époque où on a collaboré sur quelques projets.

Si t'es pas trop au top côté lumières, essaye de voir si t'as pas quelqu'un dans le genre dans ton entourage. Sinon, trouve toi simplement un AFien lighteux sympa.

Ça n'a l'air de rien, mais les éclairages font sans doute 80% de l'esthétique d'un lieu et un fort pourcentage du confort d'utilisation.
Si les endroits que tu as besoin de voir son bien éclairés, sans excès, sans reflets, sans ombres mal placées, c'est un p*** de confort.

Ceci dit, ça me fait penser que tu n'as sans doute pas tord de vouloir faire varier l'éclairage dans la cabine pour le mettre en conformité avec ce qui y est joué. Pouvoir avoir un truc un peu tamisé et chaud pour enregistrer les trucs cools, planants etc. et un éclairage plus vif et froid pour les trucs énervés est une bonne idée, je pense.

oooo Roller ! oooo

27
Autre chose : quitte à la prendre à partir du circuit de la control room pour ne pas avoir à faire un troisième circuit, je te conseille de rajouter dans la cabine une prise supplémentaire qui ne soit pas sur le circuit de prises.
Ça permet très facilement de régler certains problèmes de boucles de masse quand tu as beaucoup d'appareils.
Ça ne m'est arrivé qu'une fois. J'aurai pu rajouter une DI avec Ground Lift, mais la seule DI qui me restait dispo était une Behri (DI-100 : correcte pour la scène, mais j'étais pas chaud pour en mettre là). On a tout simplement débranché le rack fautif pour le brancher sur l'autre circuit et hop, finie la ronflette !

Mais si ton circuit "brols" passe dans le studio, tu peux peut-être t'en servir pour ça en cas de besoin ? Après tout, ça n'arrive pas souvent.

oooo Roller ! oooo

28

Citation : Ceci dit, ça me fait penser que tu n'as sans doute pas tord de vouloir faire varier l'éclairage dans la cabine pour le mettre en conformité avec ce qui y est joué. Pouvoir avoir un truc un peu tamisé et chaud pour enregistrer les trucs cools, planants etc. et un éclairage plus vif et froid pour les trucs énervés est une bonne idée, je pense.



Oui c'est bien pour cette raison!

Cependant, pour la control room, je peux peut-être simplement envisager d'avoir plusieurs sources reliés à un multi-interrupteur...

J'ai grande motivation pour la LED également, mais ça manque encore d'étendue (en belgique en tout cas)...et ce n'est pas dimmable il me semble. Mais la directivité et la basse consommation sont interessants, et même la lumière blanche peut-être jolie je pense couplée à autre chose.

L'idée du variateur pour la control room vient aussi de la possibilité d'utiliser le studio à des fins audiovisuelles, ça a un côté pratique.

Je n'ai personne dans mon entourage qui pourrait m'aider pour tout ça. Mais j'ai encore le temps d'y réfléchir, peut-être même tester.

Citation : Ça n'a l'air de rien, mais les éclairages font sans doute 80% de l'esthétique d'un lieu et un fort pourcentage du confort d'utilisation.



Ben oui! surtout quand on a pas de lumière naturelle :(


Pour le circuit brols => très bonne idée!!
29
Hello je viens de découvrir se post je trouve ton projet pas mal du tout parcontre j'aurais kelke petite suggestion :

- Tu as réalisé ta structure en bois est les regles de construction interdise au pro de le faire (en metal maintenant) car le bois vit donc se déforme avec les égarts de température hivers/été é selon l'hydrometrie mais comme tu double tes plaques de placo j'espére pour toi que sa ne bougera pas (fissure).

- Etant artisan électricien je te déconseil d'utilisé un éclairage à LED car sa n'éclaire pas, je les utilise surtout dans les vitrines pour mettre quelle chose en valeur. Des spots halogene serait plus adapté sur que maintenant il y a des ampoules de 50W qui ne consomme plus que 35W et leurs durée de vie est amelioré.

- Attention toute fois pour ta réalisation si tu veux installé des variateurs de lumiére car la puissance é limité.

- Pour savoir le nombre de spot de 50W que tu as besoin sache que c 1 pour 2m² en moyen
30
Salut "lemomodu62"... pour créer des doublages désolidarisés on doit fixer les profilés métal que d'un seul côté ce qui fait que les structures chevron sont plus rigides par rapport au métal... et aussi plus lourdes ce qui a tendance à améliorer l'isolation. Du fait que le métal n'est fixé que d'un seul côté on risque des vibrations parasites à fort volume. Je serais curieux d'en savoir plus sur cette interdiction par rapport au bois (n° de DTU ?) Merci d'avance !
