Bonjour à tous,
Après des mois de tergiversation je me lance enfin dans le traitement acoustique de mon studio !
J’ai lu beaucoup de choses sur le sujet, regardé beaucoup de tuto sur le web mais, voilà, la forme de mon studio (situé dans des combles) étant assez peu conventionnel, j’aurais grand besoin de votre aide.
Voici ci-dessous quelques photos de mon terrain de jeu, ainsi qu’une vue 3D que je me suis amusé à faire un après-midi où j’avais visiblement un peu trop de temps libre…
https://medias.audiofanzine.com/images/thumbs3/2664656.jpg
https://medias.audiofanzine.com/images/thumbs3/2664657.jpg
https://medias.audiofanzine.com/images/thumbs3/2664658.jpg
Comme vous pouvez le constater, tout y est ! Sous pentes, angles multiples, dissymétrie, etc... Un vrai casse tête !
Quelques critères:
- Dans un premier temps, je ne vais m’occuper que de l’absorption, on verra la diffusion un autre jour.
- Je compte privilégier la fabrication maison avec des panneaux de 20cm d’épaisseur en guise de bass trap et des panneaux de 10cm d’épaisseur pour l’absorption des mid et high.
- J’aimerais ne pas trop toucher à l’emplacement du « mobilier » en place sauf, éventuellement, le bureau sur lequel sont posés les moniteurs (Yamaha HS50m).
- Je ne cherche pas la perfection, juste améliorer un peu l’acoustique de la pièce.
Selon vous, comment dois-je m’y prendre ?
Vu les formes alambiquées de la pièces, pensez-vous qu’il serait plus judicieux de placer les panneaux autour de moi et du bureau plutôt que contre les murs ?
Un immense merci de votre aide !
Après des mois de tergiversation je me lance enfin dans le traitement acoustique de mon studio !
J’ai lu beaucoup de choses sur le sujet, regardé beaucoup de tuto sur le web mais, voilà, la forme de mon studio (situé dans des combles) étant assez peu conventionnel, j’aurais grand besoin de votre aide.
Voici ci-dessous quelques photos de mon terrain de jeu, ainsi qu’une vue 3D que je me suis amusé à faire un après-midi où j’avais visiblement un peu trop de temps libre…
https://medias.audiofanzine.com/images/thumbs3/2664656.jpg
https://medias.audiofanzine.com/images/thumbs3/2664657.jpg
https://medias.audiofanzine.com/images/thumbs3/2664658.jpg
Comme vous pouvez le constater, tout y est ! Sous pentes, angles multiples, dissymétrie, etc... Un vrai casse tête !
Quelques critères:
- Dans un premier temps, je ne vais m’occuper que de l’absorption, on verra la diffusion un autre jour.
- Je compte privilégier la fabrication maison avec des panneaux de 20cm d’épaisseur en guise de bass trap et des panneaux de 10cm d’épaisseur pour l’absorption des mid et high.
- J’aimerais ne pas trop toucher à l’emplacement du « mobilier » en place sauf, éventuellement, le bureau sur lequel sont posés les moniteurs (Yamaha HS50m).
- Je ne cherche pas la perfection, juste améliorer un peu l’acoustique de la pièce.
Selon vous, comment dois-je m’y prendre ?
Vu les formes alambiquées de la pièces, pensez-vous qu’il serait plus judicieux de placer les panneaux autour de moi et du bureau plutôt que contre les murs ?
Un immense merci de votre aide !
http://www.djsoulmachine.com
Mono : Yamaha CS15 - Moog Slim Phatty - Moog Minitaur - Behringer Model D
Poly : Oberheim Matrix 1000 - Roland MKS50
Other : Hammond XM2 - Yamaha Motif Rack ES
- 1
- 2
Anonyme
986
maitreyoda84
765
Posteur·euse AFfolé·e
Membre depuis 21 ans
alex.d.
5544
Je poste, donc je suis
Membre depuis 9 ans
maitreyoda84
765
Posteur·euse AFfolé·e
Membre depuis 21 ans
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 6 ans
En vrac le temps me manque (les beaux jours sont là, tout le monde est décidé à faire sa pièce
):
Sur l'épaisseur des panneaux :
https://fr.audiofanzine.com/panneau-traitement-acoustique/forums/t.677242,quid-des-panneaux-de-laine-de-roche-rigide,post.9800079.html
Méthode :
https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.664255,traitement-de-mon-home-studio,post.9775887.html
"Sweet spot" :
https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.681308,sweet-spot-or-not,post.9816271.html
https://fr.audiofanzine.com/homestudio/forums/t.14859,des-photos-de-vos-home-studios-et-les-discussions-qui-vont-avec,post.9999594.html
Placement enceintes:
https://fr.audiofanzine.com/homestudio/forums/t.14859,des-photos-de-vos-home-studios-et-les-discussions-qui-vont-avec,post.9999583.html
Oui, mais peut-être pas celles auxquelles tu penses. Le problème vient des basses avant tout.
Du fait de sa géométrie, il faudra alors mesurer la pièce. Plus facile que de calculer les problèmes dans ton cas.
Après tout dépend ton niveau d'exigence. Mais n'oublie pas que des panneaux de 10 cm sont inefficaces pour les basses (si l'on parle de panneaux poreux absorbants).
Bon courage pour ta pièce!
):Sur l'épaisseur des panneaux :
https://fr.audiofanzine.com/panneau-traitement-acoustique/forums/t.677242,quid-des-panneaux-de-laine-de-roche-rigide,post.9800079.html
Méthode :
https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.664255,traitement-de-mon-home-studio,post.9775887.html
"Sweet spot" :
https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.681308,sweet-spot-or-not,post.9816271.html
https://fr.audiofanzine.com/homestudio/forums/t.14859,des-photos-de-vos-home-studios-et-les-discussions-qui-vont-avec,post.9999594.html
Placement enceintes:
https://fr.audiofanzine.com/homestudio/forums/t.14859,des-photos-de-vos-home-studios-et-les-discussions-qui-vont-avec,post.9999583.html
Citation de maitreyoda84 :
Citation de alex.d. :Avant de savoir comment traiter, il faut savoir quel est le problème...
Les réflections
Oui, mais peut-être pas celles auxquelles tu penses. Le problème vient des basses avant tout.
Du fait de sa géométrie, il faudra alors mesurer la pièce. Plus facile que de calculer les problèmes dans ton cas.
Après tout dépend ton niveau d'exigence. Mais n'oublie pas que des panneaux de 10 cm sont inefficaces pour les basses (si l'on parle de panneaux poreux absorbants).
Bon courage pour ta pièce!
Acoustic Designer @ Neutral & Natural Acoustics
Consultation Acoustique -> me contacter par message privé.
maitreyoda84
765
Posteur·euse AFfolé·e
Membre depuis 21 ans
Je me suis procuré un ECM8000, j'essai de faire des mesures ce week end et je publierai les courbes... Je suis curieux du résultat
http://www.djsoulmachine.com
Mono : Yamaha CS15 - Moog Slim Phatty - Moog Minitaur - Behringer Model D
Poly : Oberheim Matrix 1000 - Roland MKS50
Other : Hammond XM2 - Yamaha Motif Rack ES
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 6 ans
maitreyoda84
765
Posteur·euse AFfolé·e
Membre depuis 21 ans
Premières mesures ce soir !
Conditions de mesures :
- Micro Behringer ECM8000
- Placement du micro dans un triangle équilatéral, un peu plus proche de l'enceinte gauche pour la mesure gauche, un peu plus proche de l'enceinte droite pour la mesure droite.
- Moniteurs Yamaha HS50m avec le "room control" activé (-4dB sur les Basses) car placées à 5 cm d'un mur

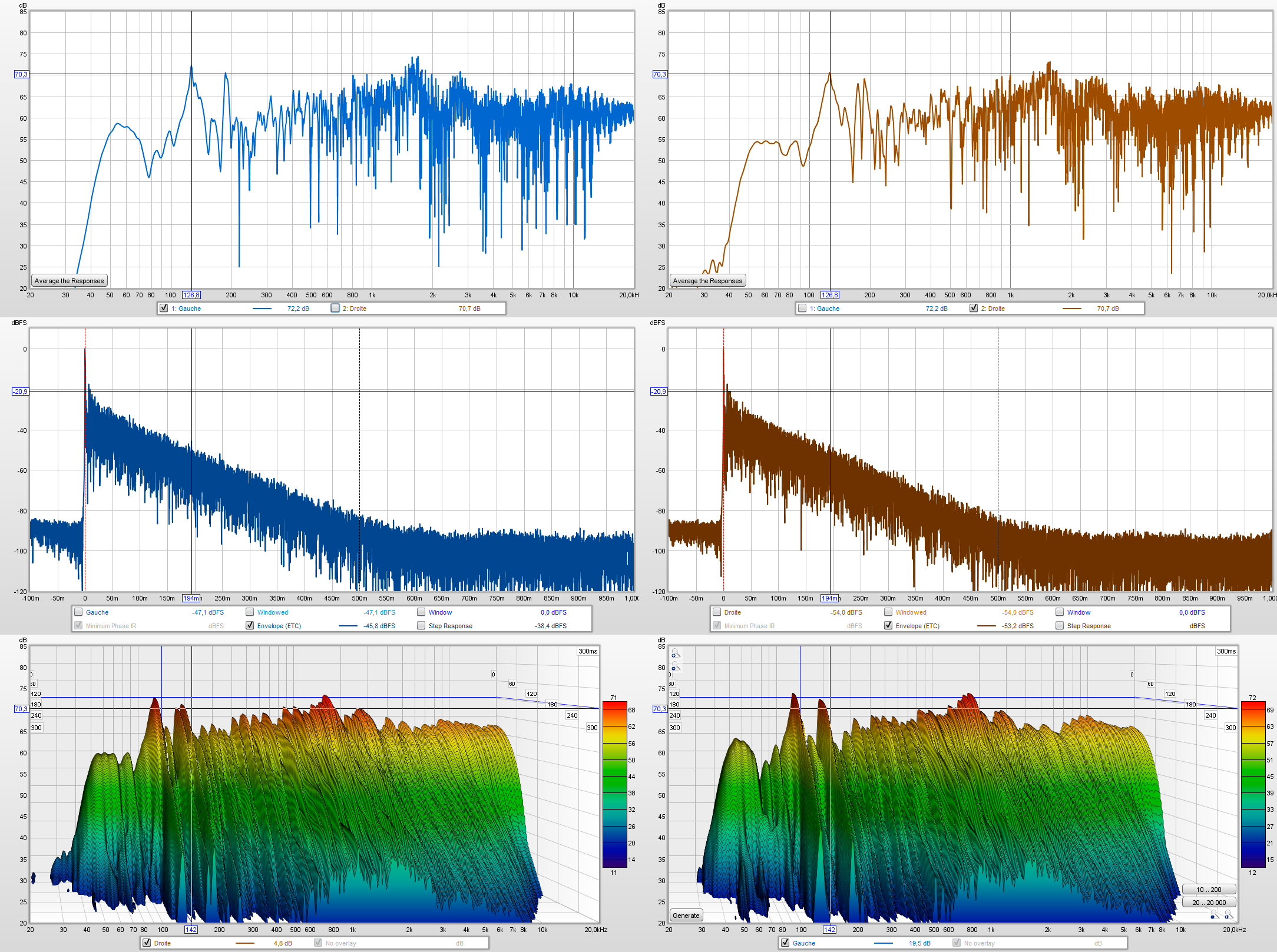

Résultats :
Lien vers le .mdat : https://www.djsoulmachine.com/misc/af/studio.mdat
Lien vers l'image en plus grand : https://www.djsoulmachine.com/misc/af/mesure1.jpg
Enceinte Gauche--------------------------------Enceinte Droite
C'est une première pour moi, j'ai donc encore un peu de mal à interpréter les résultats mais je ne pense pas me tromper en disant que c'est pas joli joli en dessous des 300Hz... En revanche l'ETC me semble pô mal, nan ?
Conditions de mesures :
- Micro Behringer ECM8000
- Placement du micro dans un triangle équilatéral, un peu plus proche de l'enceinte gauche pour la mesure gauche, un peu plus proche de l'enceinte droite pour la mesure droite.
- Moniteurs Yamaha HS50m avec le "room control" activé (-4dB sur les Basses) car placées à 5 cm d'un mur
Résultats :
Lien vers le .mdat : https://www.djsoulmachine.com/misc/af/studio.mdat
Lien vers l'image en plus grand : https://www.djsoulmachine.com/misc/af/mesure1.jpg
Enceinte Gauche--------------------------------Enceinte Droite
C'est une première pour moi, j'ai donc encore un peu de mal à interpréter les résultats mais je ne pense pas me tromper en disant que c'est pas joli joli en dessous des 300Hz... En revanche l'ETC me semble pô mal, nan ?
http://www.djsoulmachine.com
Mono : Yamaha CS15 - Moog Slim Phatty - Moog Minitaur - Behringer Model D
Poly : Oberheim Matrix 1000 - Roland MKS50
Other : Hammond XM2 - Yamaha Motif Rack ES
