Ne tient plus la note

  • 13 réponses
  • 5 participants
  • 1 073 vues
  • 6 followers
Ne tient plus la note
#1
Depuis ce matin, l'un de mes A-110 est totalement instable, il ne tient plus la note que je joue.Je suis obligé de régler le potentiomètre de tune sans arrêt, même après avoir attendu longtemps qu'il chauffe.A force ça devient trop fréquent les pannes sur mon modulaire Doepfer, je vais finir par abandonner.Quelqu'un a une idée de ce que c'est ?

Accordeur de pianos, amateur de synthés.         http://www.accord-eure.fr

signaler
#2
Bonjour!
signaler
#3
Bonjour à toi, et merci pour ton aide précieuse. :bravo:

Accord'Eure: c'est un seul de tes oscillos ? Si les autres fonctionnent normalement, je suppose que ton alim est stable... Ou un câble qui fait mauvais contact sur le pitch ? :noidea:
Tes autres pannes, c'est quoi ?

Tu veux des patches ?

signaler
#4
Merci pour ta réponse Push-Pull et au passage merci aussi à SweetModular effectivement pour son aide précieuse...
Oui je n'ai qu'un seul oscillo qui fait des siennes.Les autres pannes ont été réparées, j'ai eu un filtre WASP A-124 qui est tombé en panne ainsi qu'une interface midi dont je n'ai plus la marque en tête.
Je vais vérifier le coup du mauvais contact.

Accordeur de pianos, amateur de synthés.         http://www.accord-eure.fr

signaler
#5
As-tu trouvé le problème ?
J'imagine que oui depuis le temps :)
Peut-être le réseau de transistors CA-3046 en rade.... C'est documenté:

Réglage de la température interne du réseau de transistors (CA3046):
Le module doit être débranché du secteur environ 20 minutes avant de mesurer la tension. Sinon, il pourrait rester un peu de chaleur à l'intérieur du réseau de transistors CA3046. La température interne du CA3046 doit être égale à la température ambiante !
Déconnectez l’une des deux pattes de R48 (4k7) afin que la connexion entre la broche 6 de IC3/CA3046 et la sortie de O2 (broche 7/IC1) soit interrompue. Allumez le module à température ambiante normale (environ 22°) et mesurez la tension à l'entrée non inverseuse de O2 (broche 5/IC1). Il s'agit de la tension de température à température ambiante.
Débranchez le module de l'alimentation et re-connectez la patte de R48 afin de rétablir la connexion entre la broche 6 de IC3/CA3046 et la sortie de O2 (broche 7/IC1). Connectez le module à l'alimentation électrique et attendez environ 5 minutes. Mesurez à nouveau la tension de température (broche 5/IC1) et ajustez le potentiomètre d'ajustement de température P9 jusqu'à ce que la tension soit de 60 mV en dessous de la tension mesurée à température ambiante. La tension sera d'environ 0,63 V.

.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

signaler
  • J’aime
1 réaction
#6
Merci pour ta réponse.Là, franchement, je me sens incapable de faire ça.Et non, je n'ai pas résolu le problème.Je pensais plutôt le revendre en l'état pas cher en précisant le problème, bien entendu.Le pire, c'est que j'en ai huit, dont certains ont plus de dix ans.Et c'est un des plus récents qui déconne.:|

Accordeur de pianos, amateur de synthés.         http://www.accord-eure.fr

signaler
#7
Hello,
je l'ai bien récupéré, merci !
En effet, en l'état il était inutilisable, totalement out of tune sur tous les points (scale, high-end, range et offset).
Il aura fallu quelques heures pour le calibrer correctement, le plus long étant d'arriver a trouver des points de référence fiables pour passer ensuite aux différentes étapes. Les trimmers sont hyper sensibles (notamment P6 pour régler l'offset, simplement en retirant le tournevis il part en cacahuète...) et l'accès au P7 multi-tours n'est pas des plus pratique (à l'horizontale).
En principe il est sauvé, je referais des contrôles dans les jours qui viennent.
J'en ai profité pour tout réajuster mes deux autres A-110-1 (y compris P9 pour la température et P10 pour l'onde triangle), il y avait une chouille pas gênante mais c'était l'occasion de le faire dans la foulée...

Édit 17/07:
Il repartait en sucette, en contrôlant la tension en entrée de IC1/broche 5 celle-ci était d'environ 9v, totalement anormale, c’est d’ailleurs la première chose que j’aurais dû checker... J’ai testé en intervertissant le CA3046 avec celui d’un de mes autres A-110-1 et la tension était autour des 0,63v préconisés. Après remplacement du CA3046 il y avait du mieux mais ça merdouillait encore, le 78L10 est apparemment HS... J'en ai commandé et je mettrais ce post à jour d'ici peu.

.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

signaler
  • J’aime
2 réactions
  • Accord'Eure Pianos
  • psyfun
#8
Enfin….. Ça y est, il est à nouveau opérationnel. Bilan, le CA3046 (IC3) et le 78L10 (IC5) étaient HS, réglages de P9 (température), trimmer onde triangle (P10), Scale (P7), High-End (P8), Range (P5) et Offset (P6).
Il était récalcitrant celui-là, une bonne trentaine d’euros (pièces + fdp), un peu de temps pour trouver les pannes et sourcer des composants fiables mais maintenant il est super stable avec un accordage parfait (ça se joue à 2 centièmes sur une plage de 5 octaves, pareil pour les octaves du Range. Mixé avec mes deux autres A-110-1 on a cet effet de battement très très lent et ce quelle que soit l’octave), ça ne bouge plus d’un poil après plusieurs heures d’allumage et deux jours consécutifs de contrôles, j’avoue que je suis content…
De mémoire, je pense que mon modulaire n’a jamais été aussi bien accordé (même les formes d’ondes triangle et sinusoïdales sont plus propres).
En soi, ces opérations ne sont pas très compliquées, mais pour qui n’a ni les connaissances ni les instruments de mesures/outils adéquats c’est le genre de trucs que je déconseille totalement (ne serait-ce que de tenter de le re-calibrer sans savoir ce qu’on fait, ça peut être pire que mieux en tournant un mauvais trimmer) et le faire réparer chez un technicien pourra coûter aussi cher que de le remplacer par un neuf. Voilà, en espérant que ça puisse servir a quelques AFiens qui rencontrent ces problèmes.

Généralement ce genre de panne est dû soit à la nappe d’alimentation mise à l’envers soit au branchement du module alors que l'alimentation est allumée, ce qui crame d’office ces composants (ou dans de rares cas une surtension).

.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

signaler
  • J’aime
3 réactions
  • kosmix
  • Push-Pull
  • psyfun
#9
Laurent vainqueur ! win1.gif

Tu veux des patches ?

signaler
  • J’adore
1 réaction
  • laurent BERGMAN
#10
Citation de Push-Pull (voir le message) :
Laurent vainqueur ! win1.gif


:lol:
Merci !!!
J'aurais du suivre mon conseil posté plus haut et commencer par investiguer autour du CA3046, ça m'aurait fait gagner une journée :(((
Je le saurais pour la prochaine fois, relever la tension en entrée de IC1 est le premier truc a faire... Mais bon, ça m'a occupé mes longues soirées d'été :clin:


.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

signaler
  • J’aime
1 réaction
  • psyfun
#11
Franchement bravo, c'est un beau sauvetage qui n'est pas donné à tout le monde.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
  • J’adore
1 réaction
  • laurent BERGMAN
#12
Citation de kosmix (voir le message) :
Franchement bravo, c'est un beau sauvetage qui n'est pas donné à tout le monde.


Merci :clin:

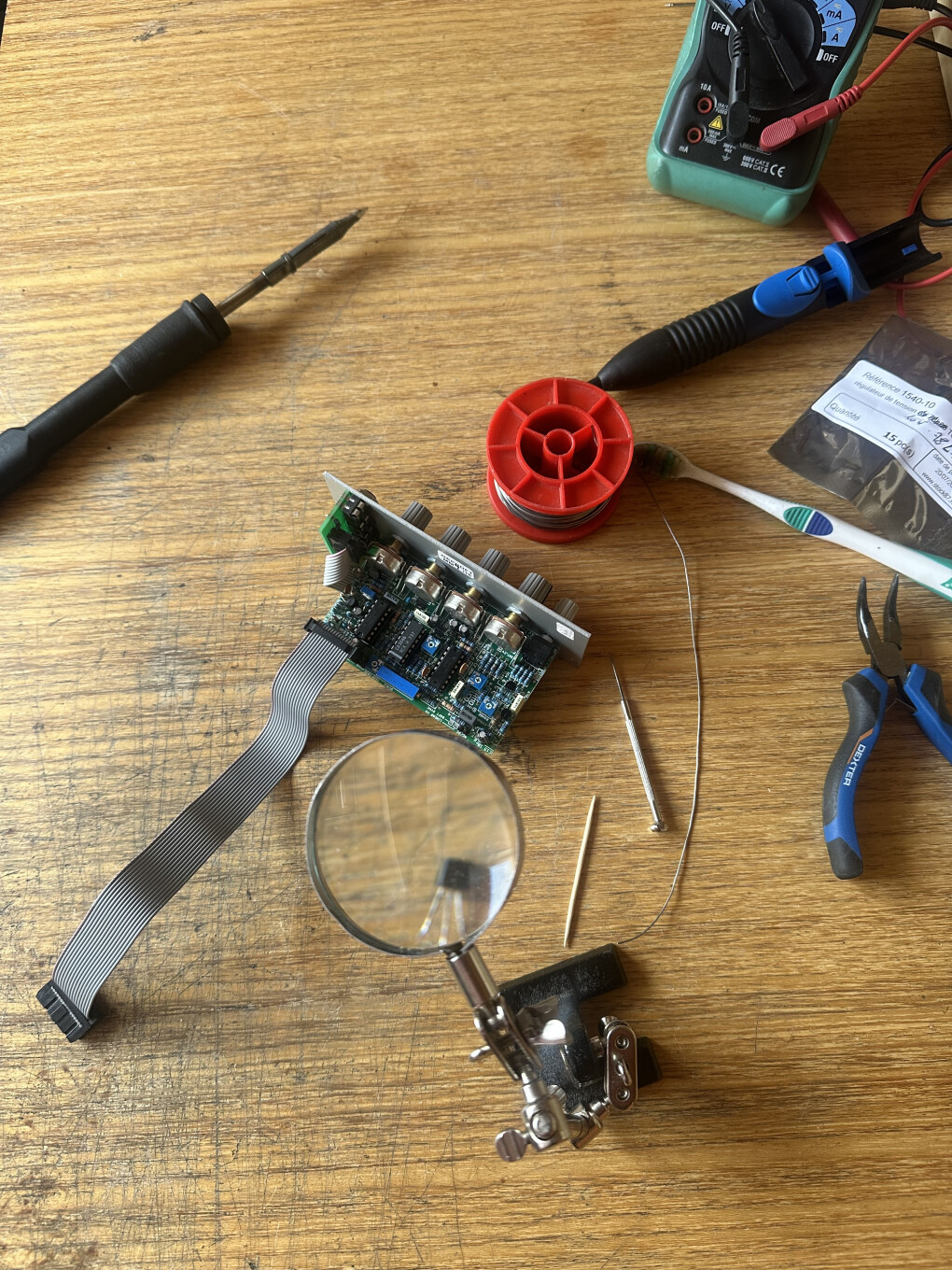

En fait le plus galère c’était d'isoler une patte de R48 (première à droite de IC1 à côté du connecteur, résistance beige) et le 78L10, pas beaucoup de place pour y accéder (cure-dents) et de faire gaffe de ne pas casser les pattes de R48 et/ou de la diode qui est sous le PCB et reliée à une broche du 78L10 ni de brûler les gaines des fins fils qui sont, comme par hasard, sur les zones des trucs a dessouder. L’Eurorack c’est un peu comme du modélisme :)


Pour tout calibrer j’ai utilisé ma Kenton Pro Solo MKIII qui est hyper précise, la Doepfer A-190-4 a une échelle irrégulière (avec des différences allant jusqu’à 9 centièmes par-ci par-là sur l’étendue du clavier, ce qui ne facilite pas l’accordage de plusieurs VCO’s contrairement à la Kenton) en plus de délivrer une tension inférieure d’environ 0,040v (soit par exemple 1,964v au lieu des 2v attendus).

.

Paraître plus con qu'on ne l'est permet d'être plus intelligent qu'on en à l'air

signaler
  • J’adore
1 réaction
  • psyfun
#13
Citation de laurent BERGMAN (voir le message) :
L’Eurorack c’est un peu comme du modélisme icon_smile.gif


C'est pourtant tout en traversant chez Doepfer, mais c'est hyper serré.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
  • J’aime
1 réaction
  • laurent BERGMAN
#14
Citation de kosmix (voir le message) :
Citation de laurent BERGMAN (voir le message) :
L’Eurorack c’est un peu comme du modélisme icon_smile.gif


C'est pourtant tout en traversant chez Doepfer, mais c'est hyper serré.

Oui, tout à fait. Pratique, en plus les IC’s sont sur des supports. J’aime bien Doepfer aussi pour la réparabilité (hors certains circuits obsolètes ou d’autres difficiles à trouver mais c’est rare).
C’est vrai qu’il y a une forte densité, le PCB est bien garni.
Si ça avait été en CMS je ne m’y serais pas risqué, pas équipé. Pour une soudure qui lâche ou pour du condo/résistance ça va mais je ne vais pas au-delà.

.
