Ernie Ball 6181 VP Jr 25K
+
Ernie Ball 6181 VP Jr 25K

6181 VP Jr 25K, Pédale de volume Guitare/Basse de la marque Ernie Ball.

Astuce : Changer la course log en course linéaire

Par Doc Plus le 23/03/2013 - (Débutant)

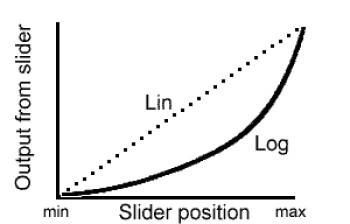

Pour ceux qu'ignorent la différence entre une course log (pour logarithmique, souvenez vous des cours de Maths !  biggrin ) et une course linéaire, un schéma vaut milles mots.



Le souci est donc qu'en baissant à peine la pédale (une pédale de volume n'étant qu'un potentiomètre), le volume diminue beaucoup lorsque le pot est log, et la grosse majorité de la course de la pédale est inutile. C'est pratique pour du violoning mais pas pour un contrôle linéaire du volume.



Pour transformer un pot log en pot linéaire (ou quasi devrais je dire pour ne pas choquer certains adeptes de la théorie pure et dure), il suffit de mettre une résistance en parallèle des pattes 3 et 2 du pot log.

Merci encore une fois à Chimimic pour son site, où j'ai trouvé ces infos. Voici le lien direct vers la page qui traite de ce sujet, si vous voulez en apprendre davantage: https://www.sonelec-musique.com/electronique_theorie_potentiometre_modif_courbe.html



Il évoque un facteur 10, donc j'ai essayé une résistance de 2.2K, et en effet j'entends bien une baisse linéaire quand je tourne le pot.



Je vais me mettre un switch pour passer de log à "lin", histoire de pouvoir encore faire du violoning.

La 6180 250K a justement un switch pour passer de log à lin.
