Astuce : comment recabler un FC100 en pédalier MIDI!

Par iznogoud le 04/12/2009 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Roland FC-100
Photos
1/33
Roland FC-100

Pédale/pédalier MIDI de la marque Roland appartenant à la série FC.

Écrire un avis
< Tous les tutoriels & astuces

Beaucoup auront remarqué que les pédaliers FC100 ne peuvent que se connecter au GP8, GS6 et peut être quelques autres appareils que je n'ai plus en mémoire mais pas à des appareils MIDI

Roland vendait un adaptateur MIDI/RRC nommé RMC-1, toutefois, bon courage pour le trouver , je vais donc, par cet article, aider les possesseurs des bon vieux FC100 à leur redonner un coup de jeune qui leur permettra de les utiliser avec tous les appareils du marché au lieu de se retrouver bloqués avec un système propriétaire Roland


Matériel nécessaire :
Un jack mâle pour alim 2,1mm avec interrupteur (0,77€)

Une fiche DIN femelle
Un régulateur de tension 78L05

Un condensateur Film 100nF

Un condensateur chimique 47µF/16V

une résistance 220 ohms


Un alim genre à 5/10€ pouvant cracher 9 ou 10VUn fer à souder, de la soudure, un peu de fil de câblage et une perceuse

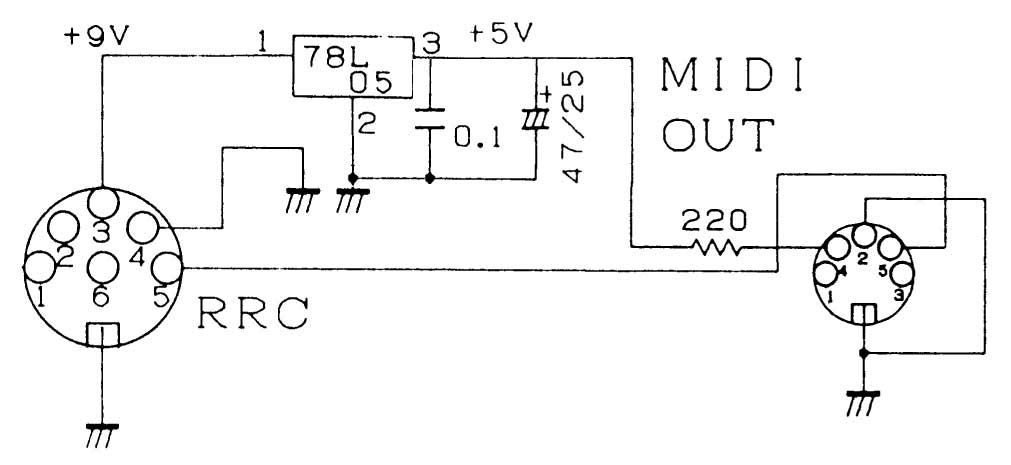

Brochage du connecteur RRC et schéma de la RM1

1 RX
2 non connecté
3 Vin +10v --------->Alimentation +10V
4 Masse ---------> Masse de l'alim
5 TX - (midi out) ---------> vers fiche MIDI
6 TX + (220 ohm pullup) ---------> vers fiche MIDI

http://img689.imageshack.us/img689/3782/midi.jpg(en regardant à l'arrière du bousin MIDI)

Voilà : il suffit de 4 composants électroniques à la con, d'une DIN et d'une fiche d'alim pour qu'un FC100 ou FC100MkII redevienne un pédalier midi tout à fait classique

Si vous voulez garder à la fois le RRC actif et le midi, il faudra prendre garde à ce que l'adaptateur secteur déconnecte l'alimentation du RRC (fiches à interrupteur)...

Sinon? Vos allez faire des dégâts si les deux sont branchés en m^m temps.

9V devraient suffire pour alimenter le pédalier. On évitera de mettre + de 10V en tous cas

Il semblerait que la masse de l'alim/ masse du cable midi sont isolés du chassis

On évitera donc de connecter ceci au chassis sous peine de boucle de masse. Il faudra donc prendre garde à ce que la fiche d'alim installée soit isolée du châssis aussi

On peut tout à fait envisager d'utiliser une fiche DIN femelle 7 broche pour récupérer l'alim fantôme pour pédaliers de certains multi Fx genre Rocktron ou Lexicon voir d'autres marques

  • H@mmeron 7 posts au compteur
    H@mmeron
    Nouvel AFfilié
    Posté le 27/02/2014 à 12:01:43
    Utile mais tout aussi incomplet et peu clair que le post US duquel il a été traduit.
    J'ai fait le câblage comme mentionné : le pédalier est alimenté mais les signaux MIDI ne sont manifestement pas interprétés (aucune réaction de mon Triaxis quand j'utilise les boutons de mon FC100).
    Soit j'ai inversé les polarités sur les MIDI TX, soit il faut absolument ajouter une résistance de 220 ohms (illustrée par une photo, sans aucune explication, photo qui semble donc complètement parachutée) sur le MIDI TX+.
    J'espère juste ne pas avoir grillé le circuit MIDI IN de mon Triaxis en connectant le câble sur le TX+ sans cette résistance ...
  • iznogoud 738 posts au compteur
    iznogoud
    Posteur AFfolé
    Posté le 10/06/2014 à 04:53:59
    Tuto corrigé avec carrément le schéma du boitier adaptateur RRC to MIDI.
    S'ajoute à la résistance de 220R un petit régulateur de tension (de la taille d'un ransistor 3 pattes traditionnel et de 2 condensateurs (optionnels mais pas nases à rajouter), le tout étant facilement fourrable dans le pédalier





  • Lecreole05000 7 posts au compteur
    Lecreole05000
    Nouvel AFfilié
    Posté le 10/06/2014 à 09:09:40
    Super retour sur le sujet, cette fois on ne peut que réussir...Merci
  • Fredgoure 173 posts au compteur
    Fredgoure
    Posteur AFfiné
    Posté le 23/10/2015 à 10:59:23
    Salut à tous,

    Je souhaiterai avoir un retour sur cette manip svp. Certains d'entre vous l'ont ils testée ? Fonctionne t'elle sans danger pour les autres machines ?

    Par avance merci à tous
    Fred
