MODIFICation du kit : "script" et "vibe"
- La modification « Script » : (R15 sur le PCB)
Matériel nécessaire :
1 Mini Toggleswitch SPDT,
de ce type : https://www.musikding.de/Mini-Toggleswitch-SPDT
du câble électrique, (comme celui que vous recevez avec votre kit)
de la gaine thermo rétractable.

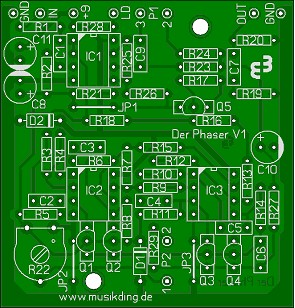

Au niveau du PCB, dessouder une patte de la résistance de 22K situé en R15 ;
Souder 1 câble sur la patte de la résistance (isoler cet ensemble dans la gaine thermo rétractable) et 1 autre câble dans le PCB,

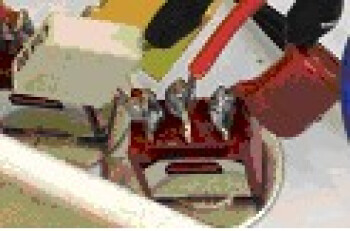

Au niveau du Switch,
, souder les câbles : 1 à l’extérieur et l’autre au centre.
- La modification « Vibe » : (C2 et C3 sur le PCB)
Matériel nécessaire :
2 Mini Toggleswitch SPDT,
du câble électrique,
de la gaine thermo rétractable.
2 condensateurs de type mkt, mks, panasonic smf, ECQ-V, etc… :
1 d’une valeur de 153K (15 nf, 0,015 uf)
1 d’une valeur de 224K (220 nf, 0,22 uf)
Je vous conseille de procéder par Condensateur :
- Pour C3, la valeur d’origine est un 47nF, le but de la modif est de pouvoir alterner, grâce au Switch, avec un autre condensateur de 220nF.
Au niveau du PCB, marqué C3, dessouder le condensateur et nettoyer les 2 trous.
Au niveau du Switch :
sur la patte centrale, souder un câble ;
sur les pattes extérieures, souder les 2 condensateurs, 1 sur chaque patte, bien entendu…
donc pour C3, vous devez avoir un condo de 47nF et un de 220nF.
Sur les pattes des condensateurs, souder 2 câbles, un par condensateur, bien entendu…
Relier ces 2 câbles ensemble, et ponter les sur un même câble ;
Il ne reste plus qu’à souder le câble ponté des condensateurs et le câble central du Switch dans les 2 trous du PCB en C3 ; le Switch vous permet à présent d’alterner entre les 2 condensateurs.
- Pour C2, la valeur d’origine est un 47nF, le but de la modif est de pouvoir alterner, grâce au Switch, avec un autre condensateur de 15nF.
réitérez le même mode opératoire que ci-dessus.
En théorie, la mod "vibe" est prévu pour fonctionner avec la "mod" script, mais bon, la théorie reste théorique???!!!....
Non, et la vibe, Man…
-
basthoAFicionado·aPosté le 20/09/2013 à 23:41:20Bonjours, je voudrais transformer un phaser en vibe (mais que vibe, donc pas de switch) comment je fais? -
Arrano beltzaNouvel·le AFfilié·ePosté le 21/09/2013 à 17:18:50Bonjour,
sur ce kit :
tu dois remplacer les condensateurs :
- marqué en C2 sur le PCB : d'une valeur de 47 nF par un condensateur d'une valeur de 15 nF ;
- marqué en C2 sur le PCB : d'une valeur de 47 nF par un condensateur d'une valeur de 220 nF.
et metter un jumper à la place de la résistance marqué R15 sur le PCB.
-
gojatsDrogué·e à l’AFéinePosté le 24/09/2013 à 08:23:43Citation de larsen647 :- marqué en C2 sur le PCB : d'une valeur de 47 nF par un condensateur d'une valeur de 15 nF ;
- marqué en C2 sur le PCB : d'une valeur de 47 nF par un condensateur d'une valeur de 220 nF.
et metter un jumper à la place de la résistance marqué R15 sur le PCB.
Pardon larsen est ce bien "C2 & C3" que tu voulais noter ?
-
basthoAFicionado·aPosté le 24/09/2013 à 11:13:34Merci
