Alimentation symétrique linéaire ±9V, ±12V, ±15V, ±18V

Description

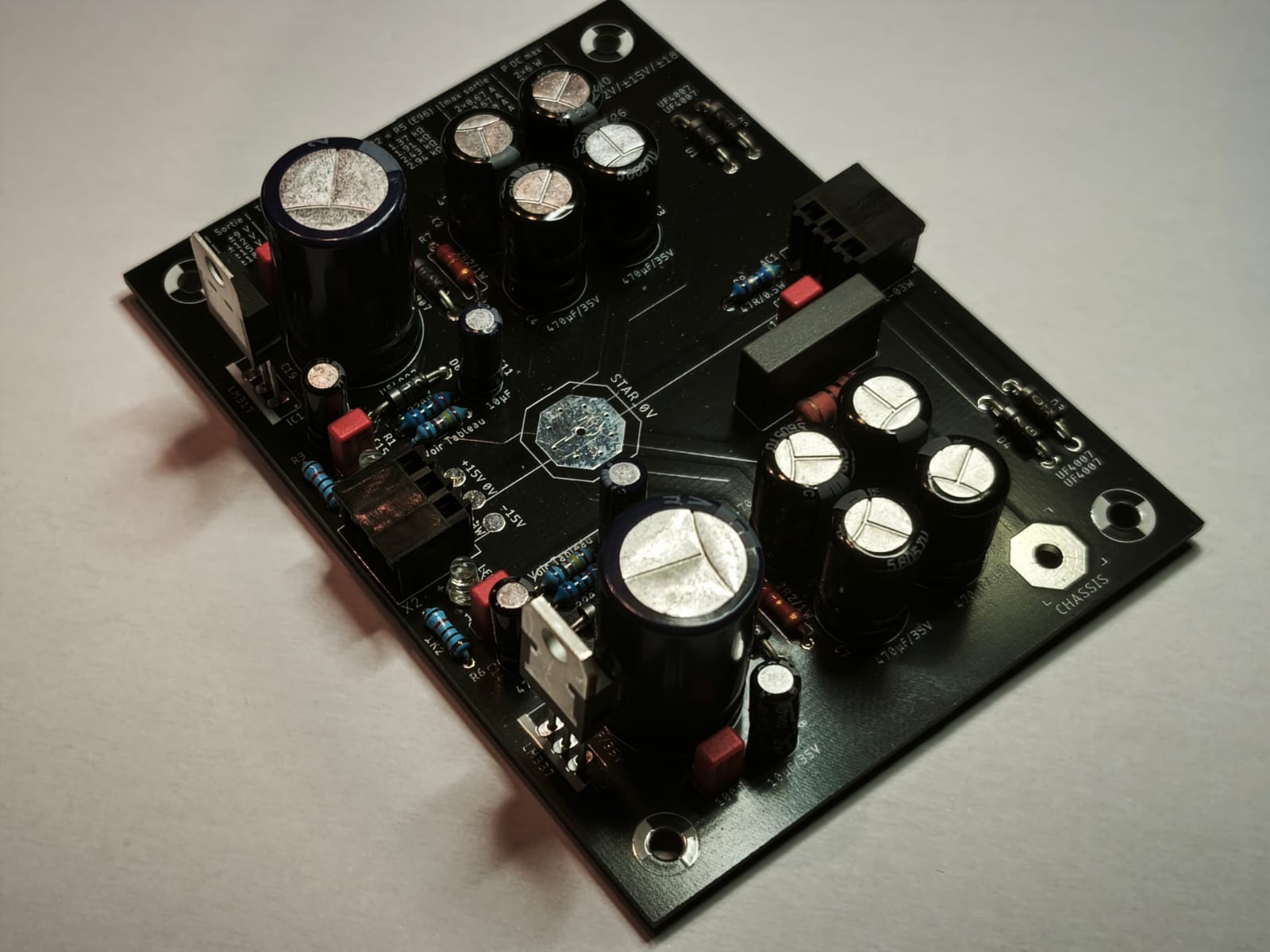

Alimentation symétrique linéaire ±V – PCB haut de gamme pour projets DIY audio & analogiques

Je propose à la vente un PCB d’alimentation symétrique linéaire basé sur LM317 / LM337, conçu avec une attention particulière portée à la qualité du signal, la robustesse et les bonnes pratiques de routage.

? Idéal pour :
• Préamplis audio
• Amplis casque
• DAC
• Projets analogiques sensibles
________________________________________
⚙️ Caractéristiques principales :
• Topologie linéaire faible bruit (LM317 / LM337)
• Sorties symétriques réglables

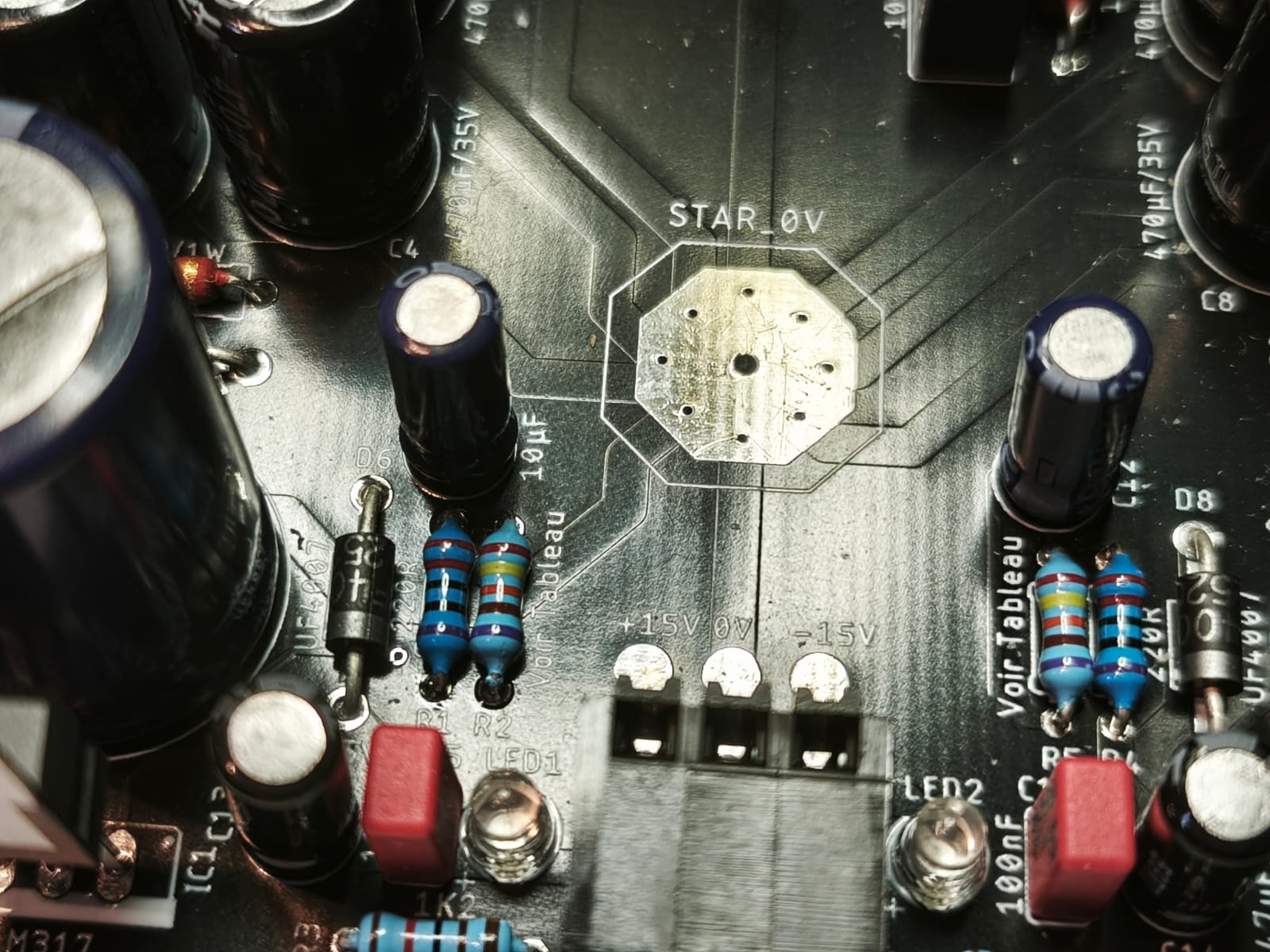

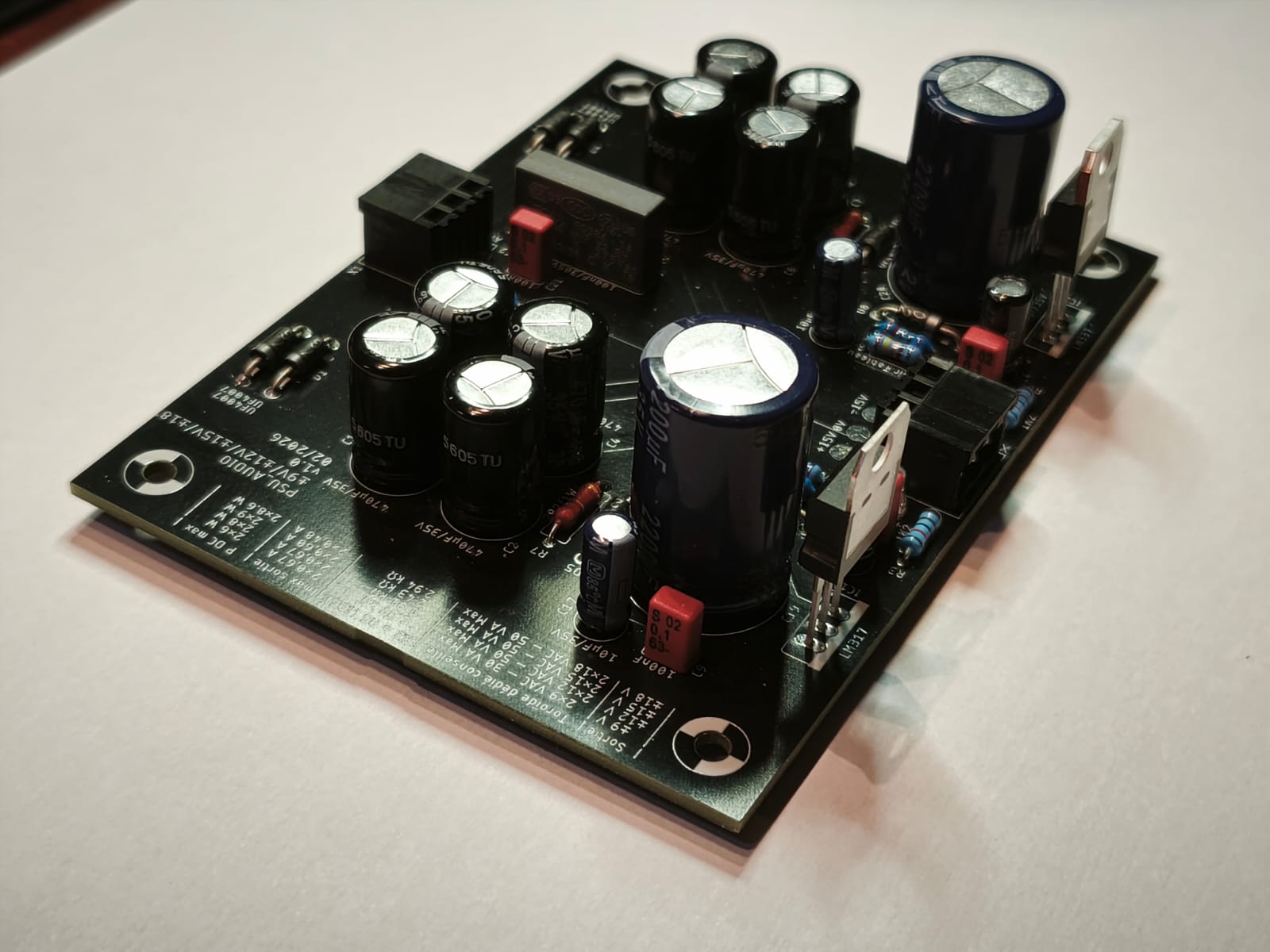

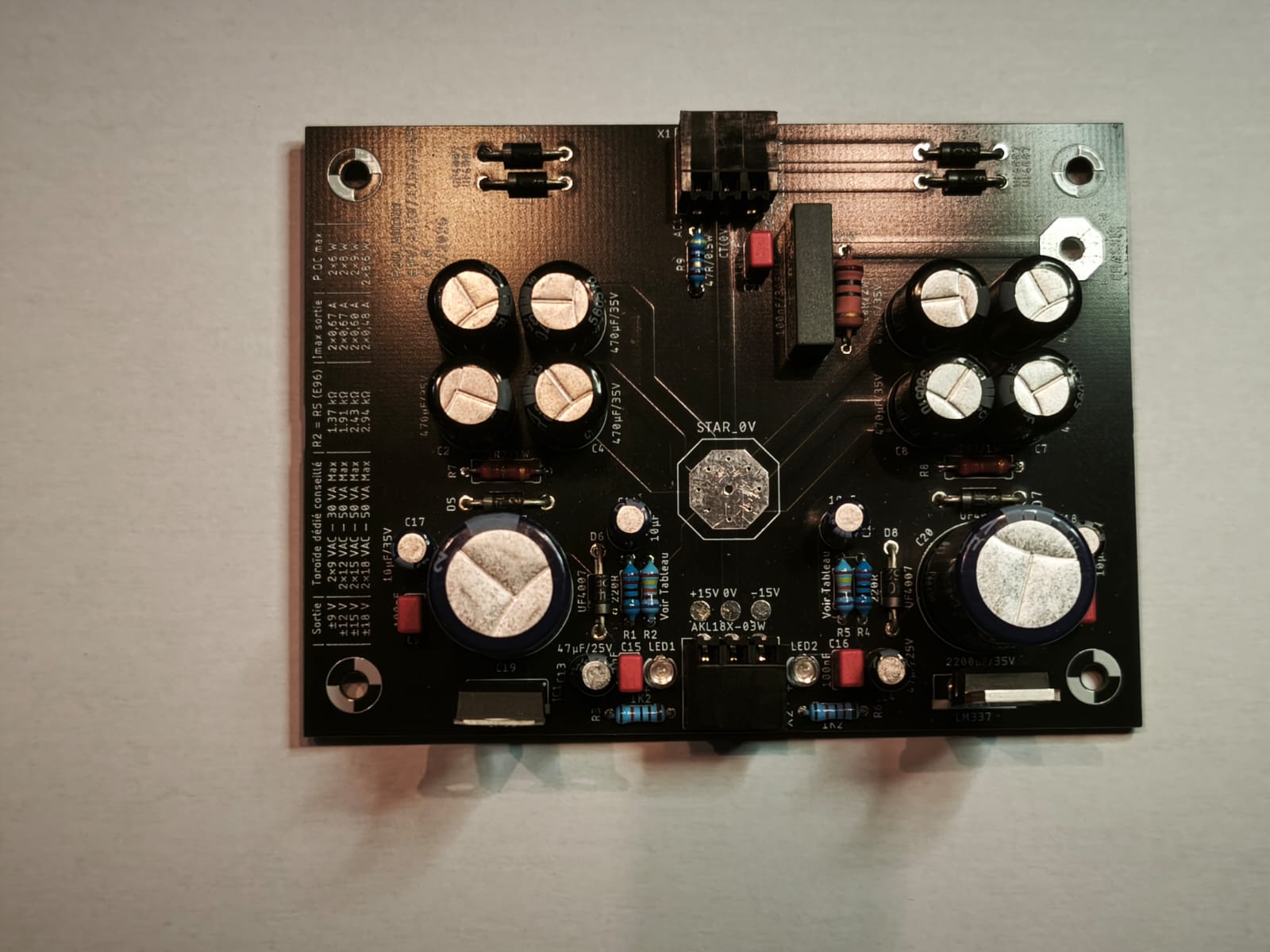

• Star Ground (0V central) pour minimiser les boucles de masse
• Réseau RC entre 0V et châssis (réduction des parasites HF)
• Redressement + filtrage dimensionné pour une bonne tenue en charge
• Condensateurs de découplage soigneusement sélectionnés et positionnés (stabilité régulateurs)
• Diodes de protection ultra rapides sur les régulateurs
________________________________________
? Tensions & puissance (selon transformateur) :
• Entrée : secondaire AC double (ex : 2x9V à 2x18V)

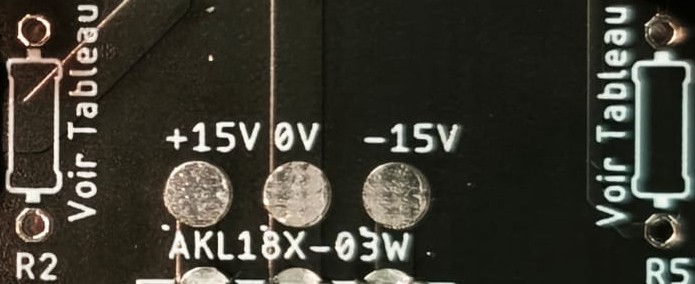

• Sorties typiques :
o ±9V
o ±12V
o ±15V
o ±18V
• ⚠️ Puissance max dépend :

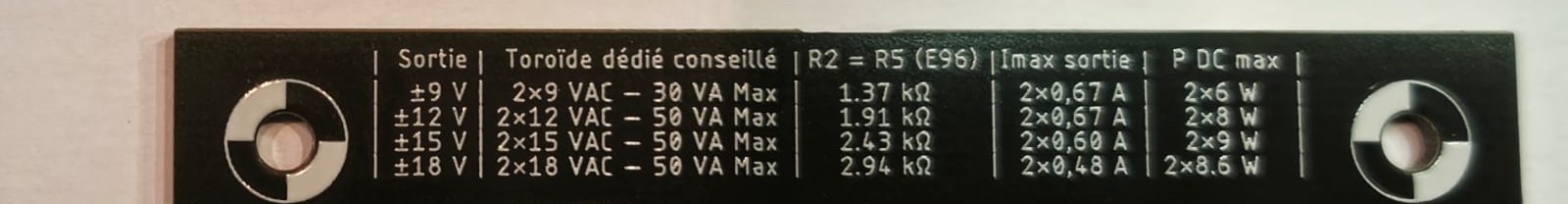

o du transformateur utilisé (Voir photo du tableau récapitulatif)
o de la dissipation thermique des régulateurs

? Exemple :
• jusqu’à 1.34A possible avec refroidissement adapté
• (à ajuster selon tension d’entrée et radiateurs)
________________________________________
❗ Important

Transformateur NON fourni.
→ à utiliser avec un transformateur torique à double secondaire isolé

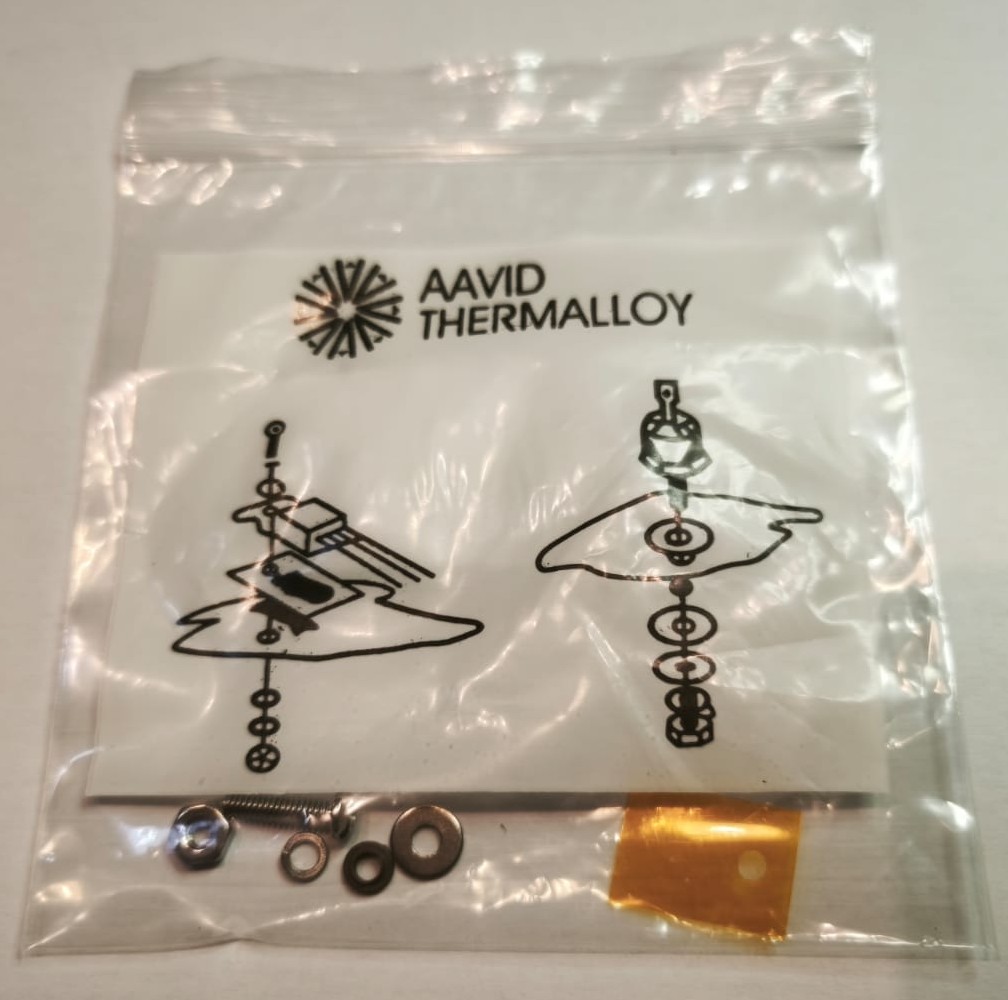

• ? Kit de refroidissement fourni
→ permet la fixation des LM317 / LM337 au châssis (dissipation thermique efficace)
• ⚠️ Si vous souhaitez utiliser d’autres dissipateurs,
→ ils ne sont pas fournis et devront être choisis par vos soins
________________________________________
?️ Niveau requis :
• Débutant à confirmé
• Nécessite :

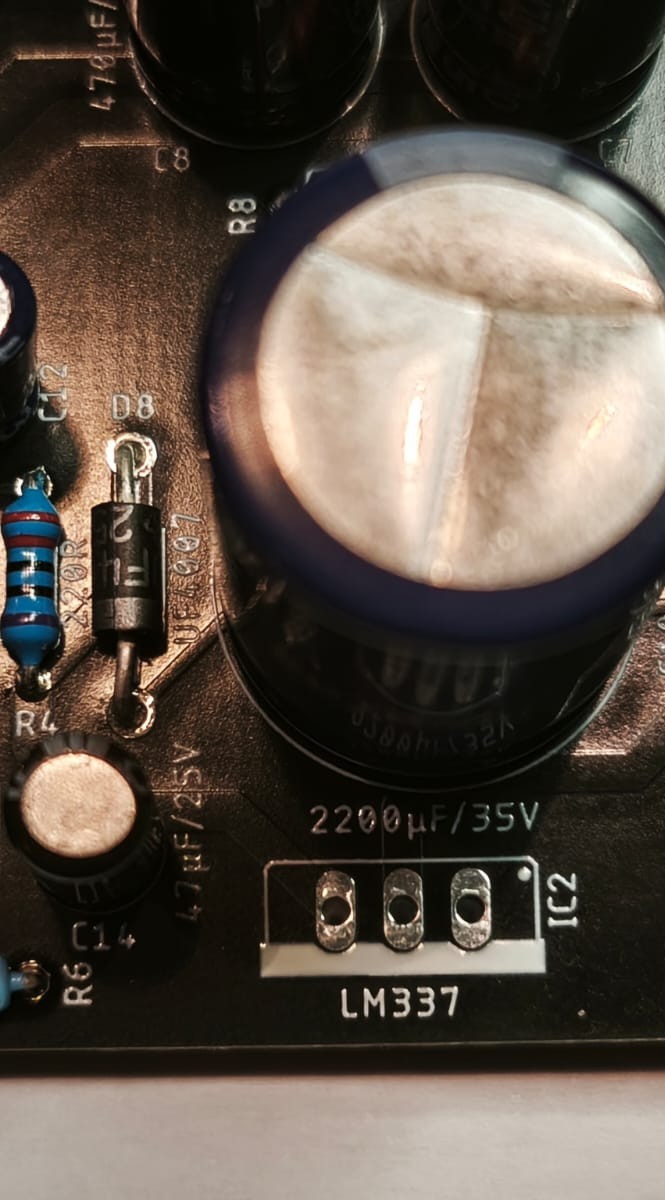

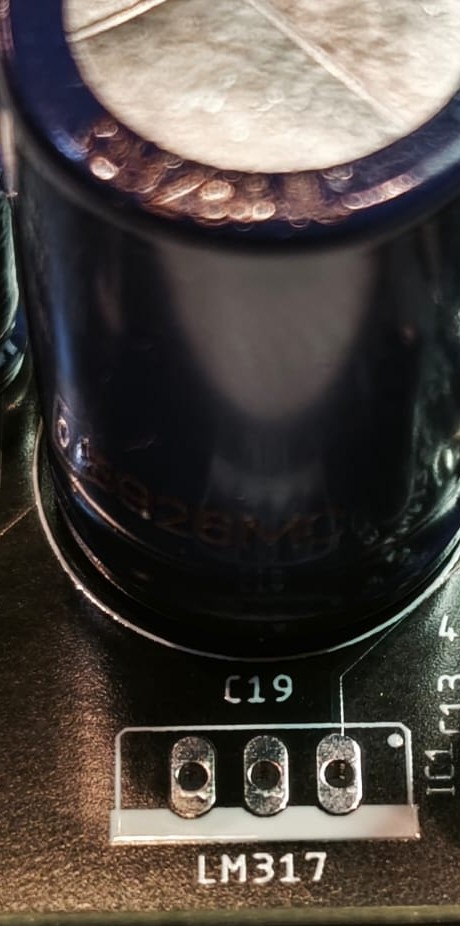

o soudure traversante - Si vous choisissez de monter les régulateurs vous-même car vous ne savez pas encore où vous souhaiterez les placer et/ou les 2 résistances qui déterminent la tension de sortie (On à le droit d'être indécis !). Ces éléments seront fournis dans un sachet.
o compréhension basique des alimentations
________________________________________
? Contenu :
• PCB montée totalement ou partiellement (Régulateurs / Résistances spécifiques)
• kit de fixation thermique pour régulateurs

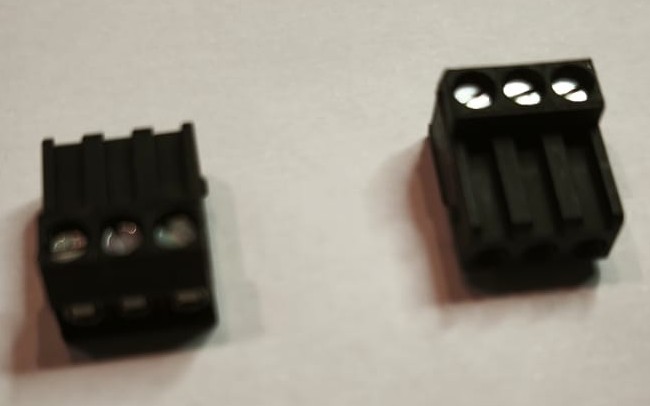

• Connecteurs femelles pour Entrée et Sortie PCB
________________________________________
? Points forts :
✔ Conception propre
✔ Très bon comportement pour applications audio
✔ Intégration facile dans un projet DIY
✔ Architecture éprouvée et fiable
________________________________________
? N’hésitez pas à me contacter pour :
• conseils de choix de transformateur
• aide à l’intégration
• ou questions techniques
________________________________________
? Composants de marques uniquement (Wima, Vishay, Panasonic, KEMET, STMicroelectronics, …). Une alimentation sérieuse pour projets qui méritent mieux que du module générique!
