Sujet BRANCHEMENT DU KOBOL EN EURORACK

  • 13 réponses
  • 4 participants
  • 679 vues
  • 4 followers
Sujet de la discussion BRANCHEMENT DU KOBOL EN EURORACK
Bonjour
j'aimerais mettre mon Kobol dans un boitier eurorack, mais sur le manuel ( qui est très succinct !! ) il parle de brancher un cable 10 pins- 16 pins ( cable standard d'eurorack ) déjà il ne dise pas où ( il n'y a pas de schéma !! ) et le seul endroit ou il y a une prise eurorack elle a 12 pins.
quelqu'un à une idée ou l'a déjà fait ? Précision : le détrompeur empêche de mettre la 10 pins dans la 12 pins.
merci à tous
2
Bonjour

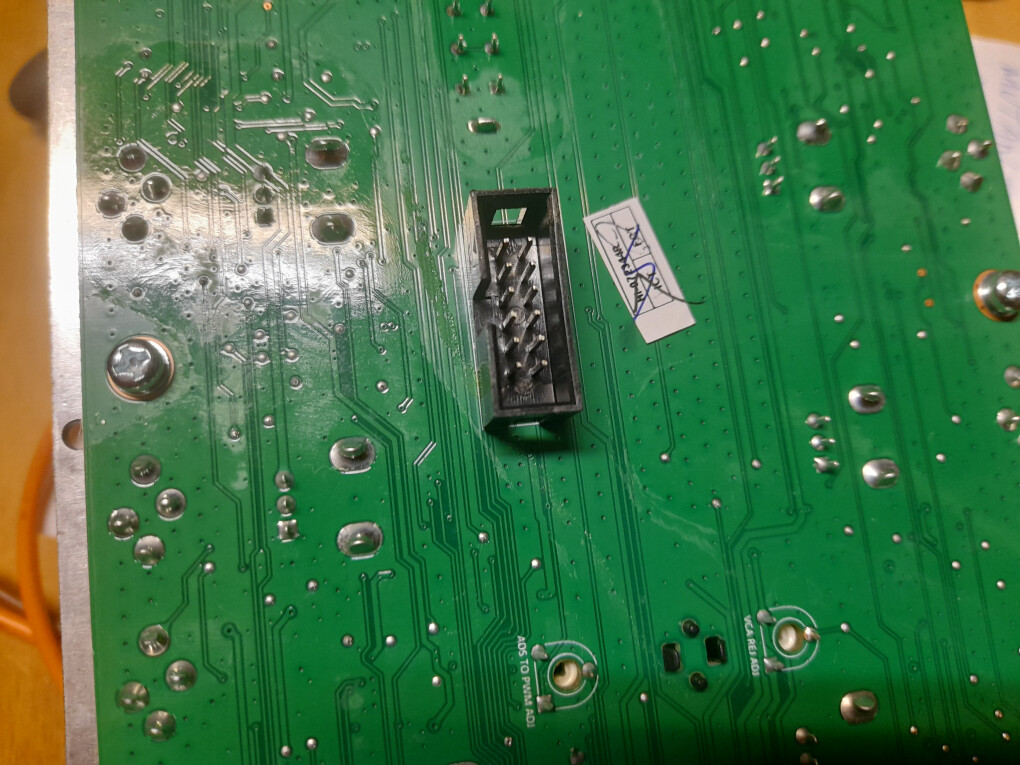

voici le connecteur du kobol 12 broches.
ayant acheté le kobol d'occasion, il n'y avait pas le câble d'origine, est ce que quelqu'un qui a eu un kobol neuf avec ce fameux câble pourrait me confirmer qu'il possède 12 pins.
( j'ai un model D behringer, j'ai regardé il a une prise standard 10 pins donc je ne peux même pas prendre ce câble !! )
merci d'avance
3
Alors c'est assez simple sur l'image ci-dessous. Très souvent les connecteur Eurorack ont un côté 12 pins. En fait 6 car ils sont relié 2 par 2 horizontalement. Mais de l'autre côté c'est 16 pin. Le 16 pin est prévu pour des modules qui utiliserait le 5 Volts ou en en interne un CV ou un Gate. Dans le cas du Kobol c'est -12V GND(0 V) et +12 V. La bande rouge sur la nappe 16 pin et 12 pin correspond toujours au -12V. Sur le 12 pin il y a un détrompeur et tu ne peux pas le mettre à l'envers.
La deuxième image te montre une alim typique Eurorack (Doepfer) tu vois très bien l'agencement du connecteur 16 pin.
Selon la nappe que tu as, il suffit de connecter en mettant bien la nappe rouge sur le -12V. J'espère que c'est clair, sinon redemande.
4
J'oubliais : ou 10 pin c'est à dire en fait -12 V, 3 x GND, +12V
5
salut
et merci de ta réponse, hélas ça ne répond pas vraiment à ma question....
J'ai une trentaine de module eurorack de toute sorte ( behringer, doepfer, dreadbox, erica synths... ) un seul possède un cable qui n'est pas un 16x10 broches ( c'est un VCO doepfer qui à un 16x16 broches, de mémoire )
j'ai déjà vu quelques modules qui avaient des alimentations un peu "baroque" mais c'est assez rare, considérons que 99% des modules ont un 10x16 broches.
J'ai chercher sur les sites de revendeur de matos de musique, ils vendent tous des câbles 10x16 broches, mais aucun ne vendent du 12 broches, d'ailleurs sur ta première photos c'est un 10 broches, alors que sur ma photo du PCB du KOBOL on voit bien un 12 broches.
Je pense que pour l'instant tous les possesseurs de KOBOL de France sont en vacances, mais que dès qu'ils reviendront nous aurons peut-être une réponse sur le câble d'origine fourni avec le KOBOL, si c'est un 10x16 broches, c'est qu'il y aura eu un cafouillage chez Behringer !!
Peut être même que Mr synthwalker pourra répondre à ce problème....

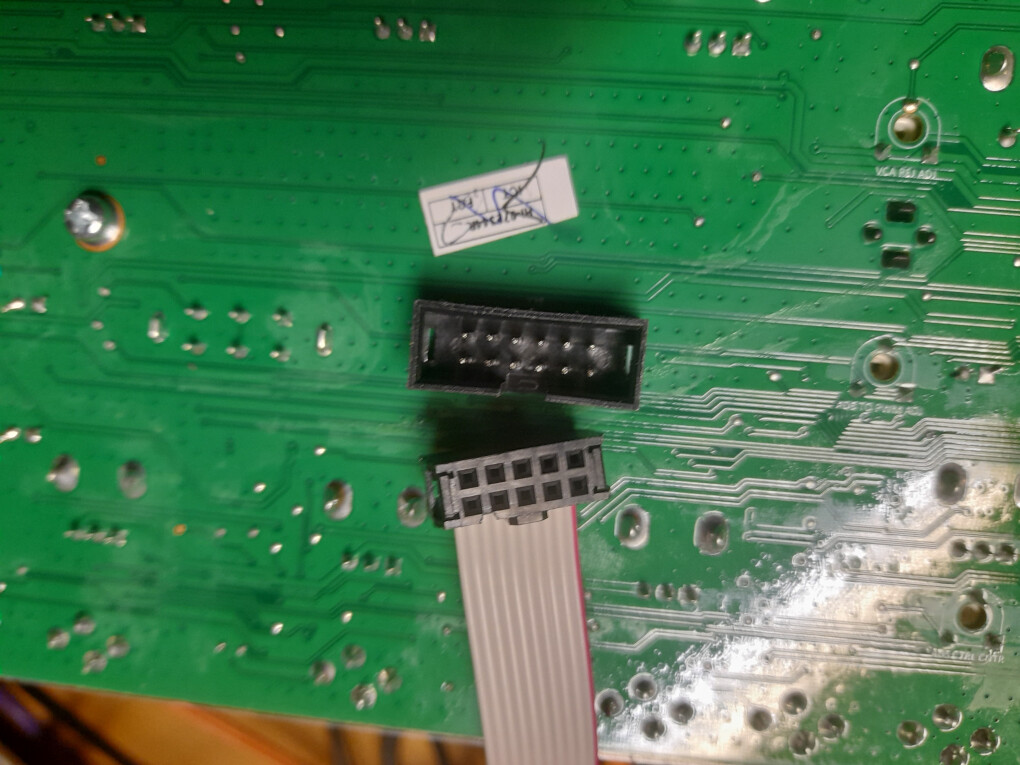

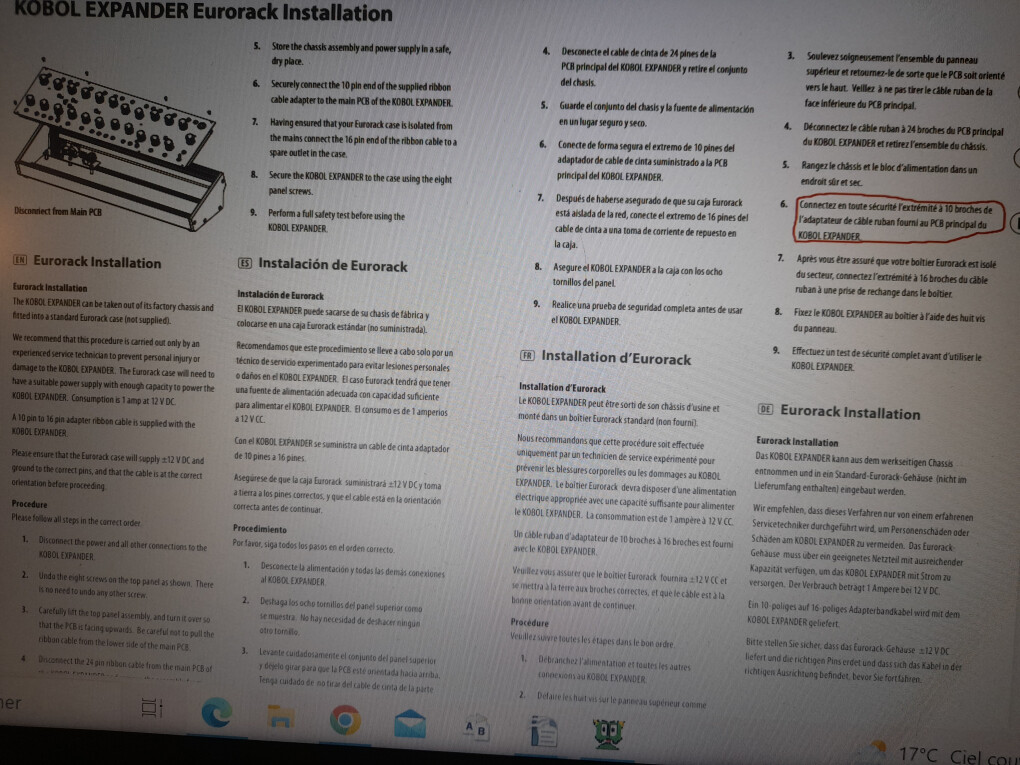

Pour être complet je mets la page du manuel du KOBOL behringer où il est précisé que c'est un 10 broches et remet la photo du PCB de mon KOBOL où l'on voit que c'est un 12 broches6175461.jpg

6
Juste une question tout de même, a priori quand j'ai reçu mon Kobol, j'avais aussi la nappe pour le monter dans un Eurorack ? Pas toi ?
7
Citation de bob :
ayant acheté le kobol d'occasion, il n'y avait pas le câble d'origine, est ce que quelqu'un qui a eu un kobol neuf avec ce fameux câble pourrait me confirmer qu'il possède 12 pins.

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

8
re bonjour pierrotlo24
si tu as eu la nappe lors de l'achat de ton KOBOL, c'est une nappe 16x10 broches ou une nappes 16x12 broches qui était avec ?
Car sur la photo que tu as mis ce n'est pas très net, mais il semble ( si c'est la nappe du KOBOL ) que ce soit une 16x10 broches
Merci
9
Bob pierre su moodwiggler ils parlent bien d'un connecteur 10 broches sur le coté du kobol apparement bien caché (sous le lfo)
Du coup le 12 broches c'est pas ça..


Be the synth!

10

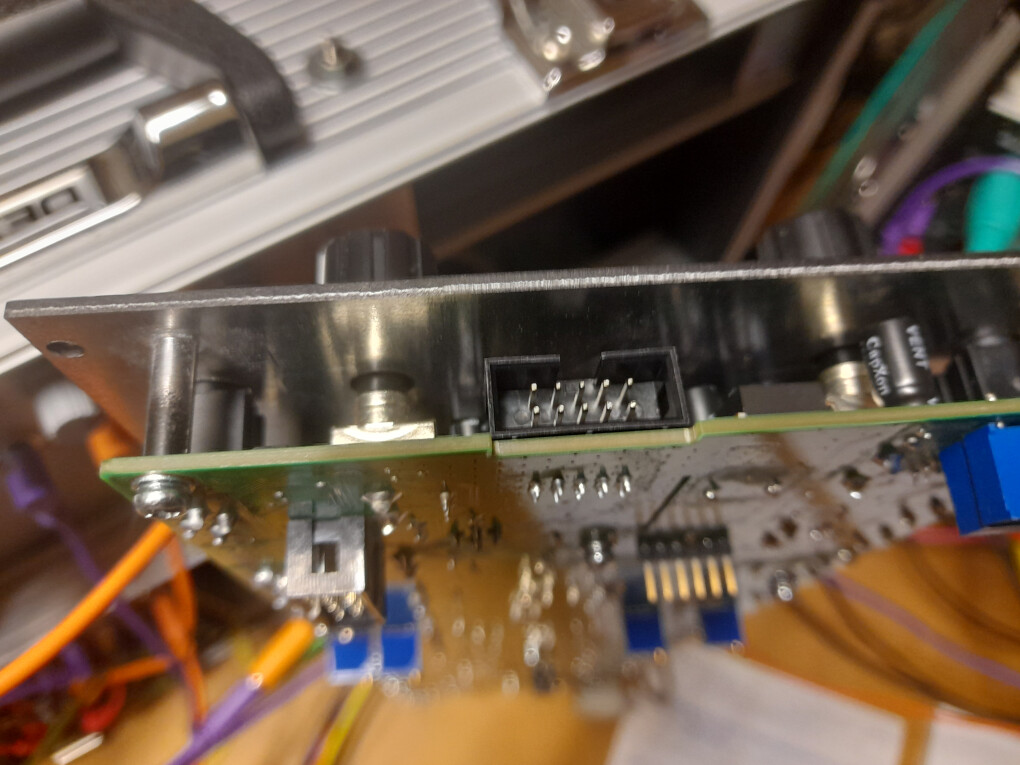

Et bien merci Fix 77, il y a effectivement un connecteur 10 broches entre la tôle supérieur et le PCB donc ce doit être là que l'on branche le connecteur. Comme je le déplorais lors de mon premier post, il n'y a pas de schéma dans le manuel.6175836.jpg
