Tutoriel : Changement d’un écran LCD en OLED

Changement d’un écran LCD en OLED

Si comme moi vous avez des problèmes d’affichage sur votre LCD ou que vous voulez tout simplement le changer. Voici comment mettre un OLED. Il suffit de savoir se servir d’un fer à souder et d’un tournevis.

L’écran de mon UltraProteus été très lisible mais avait un léger souci. Donc j’ai décidé de le changer en OLED. J'ai fait la même opération pour mon Vintage Keys.

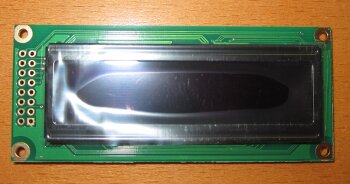

J’ai pris le même écran pour l’UltraProteus et le Vintage Keys, un Winstar WEH001602CBPP5N00000 16x2 OLED Display Blue. Une écriture bleu sur fond noir. Vous pouvez choisir la couleur qu'il vous plaît.

Voici les étapes :

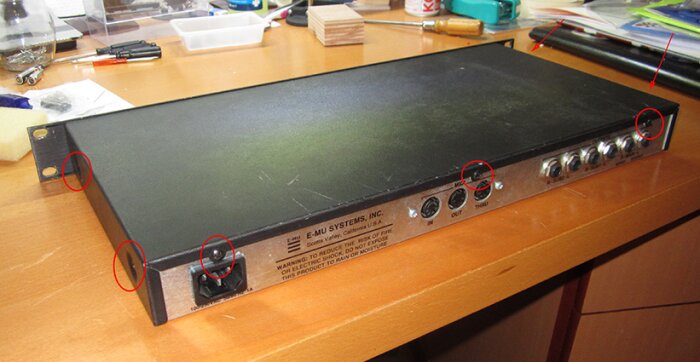

Démonter les 7 vis du capot.

Bien repèrer le sens la nappe qui relie l’écran à la carte mère puis la déconnecter.

Enlever les 2 boutons de la façade.

Puis les 4 vis qui tiennent la façade.

Vous voici à la portée de l’écran.

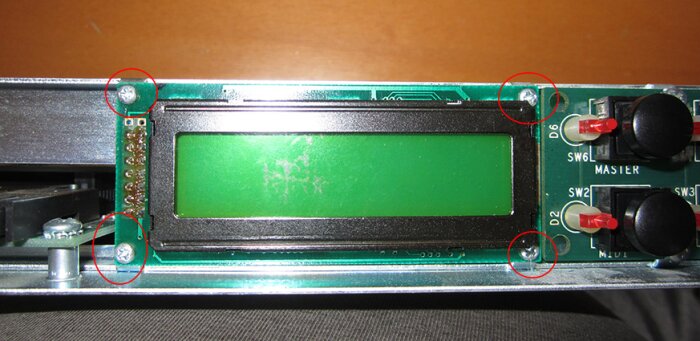

Dévisser les 4 vis qui tiennent l’écran

Repèrer le sens de la nappe puis désouder la nappe de l’ancien écran. Avant de resouder le nouvelle écran, vous allez voir qu’il y a 16 trous pour un connecteur de 14 trous. C'est comme sur l’ancien écran. Il faut souder sur les trous 1 à 14. Sur le Winstar, c’est identique. Ceux du bas.

Il y a quand même une faille dans le changement d’écran. Il ne sont pas de même épaisseur.

L’ancien fait 8,48mm d’épaisseur le nouveau fait 6,36mm d’épaisseur.

Pour compenser, il y a un plan de cale pour imprimante 3D qui existe pour ceux qui en ont une. On peut l'acheter tout fait. Moi, j’ai mis 2 rondelles plastique de 1mm d’épaisseur. Par contre éviter du métal.

Voilà, il n’y a plus qu’à remonter dans le sens inverse pour obtenir

En plus, je trouve que la photo ne rends pas justice, je les trouve beaucoup plus beau en vrai :)

Xavier
