Problem d’ecran blanc

  • 100 réponses
  • 4 participants
  • 1 742 vues
  • 4 followers
Sujet de la discussion Problem d’ecran blanc
suite aux fameux problemes de dimmer et inverter board qui cramme , avec la petite fumée et tout ce qui fait plaise
J’ai acheter la nouvelle generation d’ecran chez mpc stuff qui n’a pas besoin de passer par le dimmer et l’inverter board
Mais malgres ce nouvelle ecran il reste blanc totalement , quand j’allume la mpc , le retroeclairage marche bien et la mpc marche normallement apperement car l’allumage de la machine ce fait bien corectement et j’arrive a l’aveugle a aller dans un morceaux et jouer mes track midi
(au debut des problemes j’ai noté toute les commande a actionner pour arriver a mon dernier morceaux et aux track mute pour les jouer)
Donc cela n’a pas l’air de venir du disc dur
Par contre le pcb de l’inverter et totalement noir sur un coter apres avoir crammer faut il les changer malgres que mpc stuff me dit que non et que mon proble.e vient d’ailleur
Peuvent il m’avoir envoyer un ecran defectueux?
Car il mon envoyer la 1ere generations d ecran en 1er alors que j’ai payer le prix de la derniere apres un renvoi a mes frait il mon envoyer la derniere generation mais du b-stock!!!!
Mais selon eux il garantisse les avoir tester avant envois
Si quelq’un a deja eu ce probleme et qu’8l connait la solution ce serait top!!
Afficher le sujet de la discussion
51
Tes mesures entre pin 1 et pin 3 me semblent étranges car potar à fond d'un côté te relie au -16v normalement.

Quand tu dis r74 donne rien ca dit quoi au multimètre OL ou 0 ?

[ Dernière édition du message le 14/07/2023 à 19:17:59 ]

52
Je pense qu'il faut reprendre du départ car je ne sais pas si on parle de la même chose pour les mesures.

Tu prends tes mesures où ? Sur le connecteur de l'écran directement ? Elles sont notés ?

Donc on va dire qu'on prend les mesures sur le connecteur de l'écran si je prends la vidéo du montage de l'écran pin 1 = fil jaune donc le fil noir de ton multimètre dessus.

On mesure de la tension DC. Donc mesure avec le fil rouge sur la pin 3 toujours sur le connecteur LCD. Mesure potar au min et potar au max. Refais la même mesure sur le connecteur du LCD mais écran débranché.
53
Il me se.ble aussi que j’ai un truc qui se situe deja sur ce que je trouve en valeur sur le pin 3

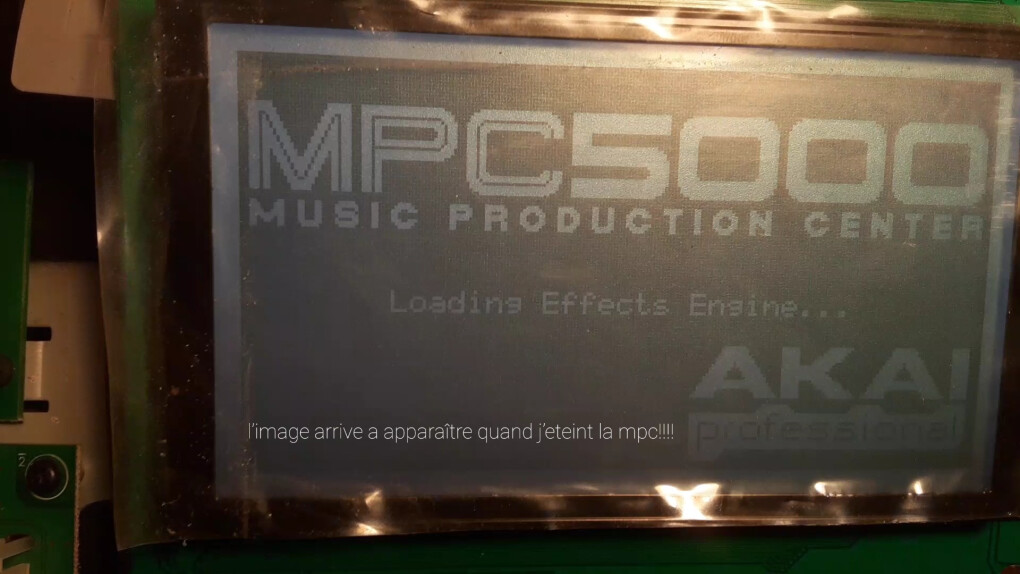

Et ca corespond a mon probleme d’image ”cacher” a cause de la luminositer ou le contrast de l’ecran qui n’est pas bonne et qui me cache l’image
Si le pin 3 corespond bien a l’alim electrique de cette fonction
Le retroeclairage c’est le pin 2 il me semble sur les 1601 ou 1602 ,l alim en 5v ce fait sur les 2 premiere pin la 1 pour ,e ground et e mlus5v sjr la 2 comme ici
Alors je prend mes mesures avec le fil noir du multimetre sur la pin 1 (celui du retour ou ground ) qui est bien celle ou il y’a le fil jaune sur la mpc 5000 , j’ai auss bien pris sur la soudure de l’ecran que caller le multimetre sur le fil jaune de la fiche connecter sur le pcb de commande a droite avec les boutons ont peut bien caller la broche noir du multimetre en contact avec le contact de la ”prise” qui corespond a la pin 1 qui est celle sur le centre de l’ecran
La pin 2 celle d’apres sur la gauche et ainsi de suite les 8 premières ont un fil noir la 9eme un bleu et le redte fil blanc
Comme ca ont est bien d’accord et sur que j’ai prit au bonne endroit et sur mln multi si je me trompe entre rouge et noir il marque quand meme la valeur mais en negatif
Les valeurs trouver sur la pin 3 ont a chaque fois eu des grand oscillement allant jusqu’a 1,5 volt les oscillement sont de o,5volt avec des pic jusqu’a 1,5v bouton au mini comme au maxi
Je pense que le probleme finit ca course ici et que la pin 3 et la fin du chemin du probleme
Il faudrait surement remonter et mesurer ce qu’il y’a en amont de la pin 3 et j’espere trouver le coupable sur cette piste....
Je vient de reprendre les valeurs et j’ai bien -1,4 a -1,7 potard au mini et -4,4 a -4,8 sur la pin 3
J’ai bien l’impresdion qu’il y a une piste de ce côté vu les mesures et ,’oscillements des mesures
Et je vient de voir que reinstaller l’os peut etre vite fait j’ai meme deja chopper ,l’ancienne os
J’ai reinitialiser et rien na changer
J’attend pour l’os avant de la changer je pense vraiment que mon probleme est du a un composant mais sait ont jamais des que je ne szurais plus quoi faire .

[ Dernière édition du message le 14/07/2023 à 20:50:01 ]

54
Alors normalement si tu mesures fil noir du multimètre sur la pin 1 fil jaune et fil rouge du multimètre sur la R74 des 2 côtés tu dois trouver -16V.
Est-ce le cas déjà ?
55
Et la pin 3 du LCD va sur la pin du centre du potentiomètre de contraste.

Mais on est d'accord sur si tu mets ton multimètre en mode bip la R74 fait bip ?
56
Ah et en mode bip regarde si justement la pin du milieu du potar de contraste bip avec la pin 3 du LCD peut-être qu'il y a un problème de continuité ici.
57
Mon multi ne bop pas mais pour la fonction continuités il change de valeur a l’ecran
Pojr confirmer que la pin 3 va a la patte du centre du potard ’est le bordel a voir car la
Pin part de l’ecran va sir le pcb de commande et la pkste repart sur le pcb des touche fa,f2,f3etc...etc... et il j’a le potard de contrast au bout
Mais ca a l’aire d’etre ca
Je mesure et te dit
58
Entre fil pin 1 et r74 des 2 côtés je trouve -4,40 et ca 0eut monter a -7
59
r74 reagit a lq continuité
Je pense que le probleme a l’aire de venir de ce -16v que je n’arti e pas a avoir
Faut trouver ce qui en est la cause en amont
Jespere cela voudrait dire que l’ont est sur la bonne piste
60
la continuités de la patte est bonne avec la pin3
61
faudrait remonter le long du circuit -16v et mesurer les composant jusqu’a ce que l’ont trouve le coupable non?
62
Vu où on en est , je penche pour la solution de @deltank : un condo rincé... donc mesurer les condos en amont...

[ Dernière édition du message le 14/07/2023 à 22:20:43 ]

63
Citation de brain.. dead :
faudrait remonter le long du circuit -16v et mesurer les composant jusqu’a ce que l’ont trouve le coupable non?


Essaie de mesurer le -16v connecteur du lcd débranché pour voir.
C'est clair que le problème semble sur le -16v
64
Pour le -16v l'alimentation va sur la carte 407 en J16 et sur cette carte il y a le condensateur C16 regarde s'il est bombé et mesure la tension à ses bornes.

D'ailleurs sur cette carte il y a des points tests pour les différentes tensions c'est la carte mère principale.

Edit : ah ben apparemment C16 n'est pas installé ça ne risque pas d'être lui

[ Dernière édition du message le 14/07/2023 à 23:45:42 ]

65
J’ai l’impression quf ca avance , cooollll
Merci a tous
Normalement y’a aucun composant de visuelment defectueux , c’est ce qui me fait galère au final
99% des pannes sont vite réparé u n bouton qui ne marche plus , un composant cramer ont change ou ont bidouille un truc pour reussir a remplacer la fonction et c’est régler
Mais la faut connaitre un minimum
Merci 1000 fois a vous tous!!!
J’espere que l’ont va reussir!!
Aller je mit mets et vous informe

[ Dernière édition du message le 15/07/2023 à 11:59:53 ]

66
Je vient de mesurer e ran debrancher sur le conecteur , les mesures ont les meme valeurs quand l’ecran est debrancher
Par contre ecran debrancher aucun bouton ne s’est allumer comme si elle n etait pas lancer c’est normal?
67
J’arrive pas a trouver j16
Pour acceder a la carte faut retourner la mpc reussir a caller le fond ou il y’a le disk dur d’installer tout en gardant le disk dur brancher
La carte c’est la carte mere celle avec la pile
J’ai trouver l’fmplacement vide de c16 , je supose que la ligne de point de soudure juste au dessus c’est pour test le voltage car il y’a :
Un point 3,3v / un ground / un -16v/un+5v/et un 12v
Je vient de trouver j16!!
Il est sur un pcb ou il y’a les entrées audio
68
Ok tu as testé toutes les tensions sur la ligne dd soudure du coup ?
69
et la conectique de l’autre coter de j16 arrive sur le pcb de volume en 2 conectique la j7 et j12
Apres sur le pcb ou il y’a j16 il y’a toute une parti avec les sorti audio que je ne voit pas car elle est en dessous de la carte mere , mais je peut voir en parti l’autre côté de cette carte avec les soudure car elle est sous la parti ecran
Mais cette cart normalament et la carte pcb analog in / out elle devrait concerner uniquement la parti audio
70
En fait le mieux serait de débrancher le connecteur d'alim et mesurer les tensions sur l'alim.
Elle est facilement accessible l'alim ?
71
pas ower tester avant de t’en parler j’ai peur de cramer quelque chose
Je peut tester donc , mpc allumer , broche noir sur ground et l’autre broche sur chacun des voltage chacun leur tour
Je me lance
Mqis a partir de maintenant je croit qu’il faut vraiment me guider point par point car la moi je ne suiw pas asser bon pour prendre l’initiative de controler certain points sans etre sur et je n’ai aucune idée des valeur que je doit trouver
Je control les diferent voltage et je te dit de suite
72
Ca risque rien si tu fais bien attention de pas faire de court-circuit.

Et les tensions sont notées la carte non ?

Donc fil noir du multimètre sur gnd et fil rouge sur chacun des tensions 3,3v 5v 12v et -16v.
73
les volt +5 et +12 parfait direct la bonne tention , mais le -16 il descend tout foycement sui rester plus d’une minutf dessuw et il est descendu de -0,10 a -0,10 jusqu’a-5,19 et il descend encore
74
Je vais attendre et reprendre la mesurf il est a -7 5minute apres allumage de la mpc,
Je croit qu’i, ne monte pas au dessus de -7,50 autours de cette valeur il stagne puis fait une chute a -3,5v - 4v et remonte doucement de 0,10 en 0,10
75
et le plus 3,3 est bon
Je supose que c’est la pile celui la
