Alors ces mods???
- 45 réponses
- 16 participants
- 10 725 vues
- 27 followers
Afficher le sujet de la discussion
je ne pense pas qu'il y ait la resonance boost, le rubber, ou le hollow square, donc ça vaut toujours le coup de faire des modifs
je n'acheterai pas le TD3 MO car trop experimental, je vais me cantonner à mes 2 x TD3 et injecter les modifs moi même
est-elle sortie ? a-t-elle un nom ?
merci
Ours303
2739
Squatteur·euse d’AF
Membre depuis 15 ans
Ours303
2739
Squatteur·euse d’AF
Membre depuis 15 ans
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
Citation de diplodocus303 :
Finalement j'ai perdu mon temps, ça ne vaut pas le coup de se compliquer la vie, B va sortir une version avec les mods intégrés.
Mort de rire, ceux qui ont payé, pour faire modifier par des bricoleurs, ils se sont bien assis sur le balai.^^
Personnellement j'oublie l'idée de modifier celles des potes, perte de temps.
je ne pense pas qu'il y ait la resonance boost, le rubber, ou le hollow square, donc ça vaut toujours le coup de faire des modifs
je n'acheterai pas le TD3 MO car trop experimental, je vais me cantonner à mes 2 x TD3 et injecter les modifs moi même
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 28/07/2021 à 13:36:31 ]
Ours303
2739
Squatteur·euse d’AF
Membre depuis 15 ans
Tok’Art
12
Nouvel·le AFfilié·e
Membre depuis 5 ans
Citation de diplodocus303 :
B va sortir une version avec les mods intégrés.
est-elle sortie ? a-t-elle un nom ?
merci
johnfaustus
3008
Squatteur·euse d’AF
Membre depuis 15 ans
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
GUIDE MODDING PAS A PAS : LES DEBUTS + MOD 1 : LOWER CUTOFF
Intro : Bonjour, après avoir finalement acheté une station de fer à souder qui va jusqu'à 480°, de l'étain, de la tresse à dessouder, un pistolet à dessouder, une pince ( important ) et un jeu de panne ( important aussi, il faut une panne fine ) je me suis entrainé vite fait sur des vielles cartes pour souder des cables, dessouder des resistances, je conseille vivement de consulter les videos sur youtube par exemple pour apprendre qqes techniques de base, il y en a et il ne faut pas les ignorer. Rien de compliqué, il faut prendre son temps, je pense que c'est à la portée de tout le monde et ça reste gratifiant.
Le démontage de la Td3 est ultra simple, il faut y aller doucement, ne pas se précipiter.
démontage :
1 : enlever tous les potards, à la main, en tirant dessus ça vient. Je ne conseille pas l'aide d'un tournevis car les potards et la coque sont en plastiques et donc assez fragiles. A la main on ne risque rien.
2 : dévisser les vis du chassis ( logique
)
3 : devisser les vis du circuit imprimé, sortir le circuit imprimé, et le poser sur du chiffon doux.
Concernant la praticité quant à la soudure, à l'origine je voulais mettre le circuit imprimé de la Td3 sur une "troisième main" ( avec l'aide de pinces ) mais le circuit est assez lourd, je préfère le poser sur des chiffons. Et puis ça ne bougera pas lorsqu'on fera les soudures. Je précise que la troisième main s'avère très utile pour mettre de l'étain sur les fils / pattes de resistance / patte de potentiomètre avant de souder, sinon vous allez galérer.
Après qqes jours, j'ai donc commencé à modder ma première td3 :
mon premier mod c'est le LOWER CUTOFF
Rien de compliqué, il y a une image pour souder ici : https://maffez.com/?page_id=70 ( aller chapître 1 LOWER CUTOFF, descendez vers le milieu de la page )
Il faut donc souder aux points jaunes mentionnés; je ne pense pas qu'il y ait un sens particulier gauche ou droite lorsqu'on soude la resistance, j'ai fait au pif et ça fonctionne, d'ailleurs il n'y a pas de mention concernant le sens. Selon où vous placez votre resistance, Il faudra juste faire attention à plier gentiment les pattes, ça reste fragile ces bebettes.
QUOI SOUDER ?
il faut commander une resistance de 20 Kiloohms ici par exemple : https://www.musikding.de/20k-carbon-film-Resistor-025W-5
Comme il est dit, vous pouvez aussi commander une resistance avec un plus grand nombre d'ohms, le cutoff sera d'autant plus coupé. Le 20k ne coupe pas tout, mais ça fait son effet quand même.
ET L'EFFET ?
> je trouvais le son de la Td3 trop criard, un peu "plastique", pas naturel, c'est pour cela que je voulais faire ce mod. Si le son de base vous convient, vous n'avez pas besoin de cette modif. Je sais que le son de base de la Td3 plaît car il va loin dans les aigus ( encore plus si on branche un cable patch mono pour synth modulaire depuis la sortie CV PHONES dans le CV FILTER IN
)
>si on baisse tous les potards ( cutoff, reso etc.. ) le volume est vraiment plus faible comparé à la td3 non moddée, normal car on a un beau cutoff. Quand on remet tous les potards le son est "normal" donc aucun soucis.
> Sur la montée du cutoff, on a une excellente sensation, disons que ça me plaît beaucoup mieux. En jouant avec la résonance on a une belle musicalité, ça se rapproche un peu plus vers un son "liquide", moins strident.
On peut régler le cutoff avec le trimmer Vr1 avec un micro tournevis, selon sa préférence. ( voir des videos ici : https://www.youtube.com/results?search_query=vr1+td3+cutoff ) . Pour ma part, j'ai reglé le Vr1 au minimum, le cutoff a une plus grande amplitude comparé à la Td3 non moddée.
> De plus on a un meilleur son lorsqu'on déclenche la disto, ça donne un signal plus clair, moins brouillon, mais tout aussi efficace, ça fait plaisir à écouter, moi qui jurait que la disto intégrée était nulle, avec le lower cutoff la disto prend un meilleur sens. Le signal sort mieux et pour un simple trick ça amène pas mal de différence.
prochainement je vais faire le DECLICK
je ferai un post = un mod
avec les pièces à commander pour que ce soit clair
je ne fais pas d'images ou de video ou de fichiers sons, je pense que tout est clair
Je ne fais que suivre et transcrire en français les conseils de MAFFEZ + NORDCORE + EGOWAVES, qqfois j'ai trouvé que les explications ne sont pas assez claires, c'est pourquoi j'essaie ici de faciliter la tâche; et si vous avez des remarques n'hésitez pas bien entendu.
Intro : Bonjour, après avoir finalement acheté une station de fer à souder qui va jusqu'à 480°, de l'étain, de la tresse à dessouder, un pistolet à dessouder, une pince ( important ) et un jeu de panne ( important aussi, il faut une panne fine ) je me suis entrainé vite fait sur des vielles cartes pour souder des cables, dessouder des resistances, je conseille vivement de consulter les videos sur youtube par exemple pour apprendre qqes techniques de base, il y en a et il ne faut pas les ignorer. Rien de compliqué, il faut prendre son temps, je pense que c'est à la portée de tout le monde et ça reste gratifiant.
Le démontage de la Td3 est ultra simple, il faut y aller doucement, ne pas se précipiter.
démontage :
1 : enlever tous les potards, à la main, en tirant dessus ça vient. Je ne conseille pas l'aide d'un tournevis car les potards et la coque sont en plastiques et donc assez fragiles. A la main on ne risque rien.
2 : dévisser les vis du chassis ( logique
) 3 : devisser les vis du circuit imprimé, sortir le circuit imprimé, et le poser sur du chiffon doux.
Concernant la praticité quant à la soudure, à l'origine je voulais mettre le circuit imprimé de la Td3 sur une "troisième main" ( avec l'aide de pinces ) mais le circuit est assez lourd, je préfère le poser sur des chiffons. Et puis ça ne bougera pas lorsqu'on fera les soudures. Je précise que la troisième main s'avère très utile pour mettre de l'étain sur les fils / pattes de resistance / patte de potentiomètre avant de souder, sinon vous allez galérer.
Après qqes jours, j'ai donc commencé à modder ma première td3 :
mon premier mod c'est le LOWER CUTOFF
Rien de compliqué, il y a une image pour souder ici : https://maffez.com/?page_id=70 ( aller chapître 1 LOWER CUTOFF, descendez vers le milieu de la page )
Il faut donc souder aux points jaunes mentionnés; je ne pense pas qu'il y ait un sens particulier gauche ou droite lorsqu'on soude la resistance, j'ai fait au pif et ça fonctionne, d'ailleurs il n'y a pas de mention concernant le sens. Selon où vous placez votre resistance, Il faudra juste faire attention à plier gentiment les pattes, ça reste fragile ces bebettes.
QUOI SOUDER ?
il faut commander une resistance de 20 Kiloohms ici par exemple : https://www.musikding.de/20k-carbon-film-Resistor-025W-5
Comme il est dit, vous pouvez aussi commander une resistance avec un plus grand nombre d'ohms, le cutoff sera d'autant plus coupé. Le 20k ne coupe pas tout, mais ça fait son effet quand même.
ET L'EFFET ?
> je trouvais le son de la Td3 trop criard, un peu "plastique", pas naturel, c'est pour cela que je voulais faire ce mod. Si le son de base vous convient, vous n'avez pas besoin de cette modif. Je sais que le son de base de la Td3 plaît car il va loin dans les aigus ( encore plus si on branche un cable patch mono pour synth modulaire depuis la sortie CV PHONES dans le CV FILTER IN
)>si on baisse tous les potards ( cutoff, reso etc.. ) le volume est vraiment plus faible comparé à la td3 non moddée, normal car on a un beau cutoff. Quand on remet tous les potards le son est "normal" donc aucun soucis.
> Sur la montée du cutoff, on a une excellente sensation, disons que ça me plaît beaucoup mieux. En jouant avec la résonance on a une belle musicalité, ça se rapproche un peu plus vers un son "liquide", moins strident.
On peut régler le cutoff avec le trimmer Vr1 avec un micro tournevis, selon sa préférence. ( voir des videos ici : https://www.youtube.com/results?search_query=vr1+td3+cutoff ) . Pour ma part, j'ai reglé le Vr1 au minimum, le cutoff a une plus grande amplitude comparé à la Td3 non moddée.
> De plus on a un meilleur son lorsqu'on déclenche la disto, ça donne un signal plus clair, moins brouillon, mais tout aussi efficace, ça fait plaisir à écouter, moi qui jurait que la disto intégrée était nulle, avec le lower cutoff la disto prend un meilleur sens. Le signal sort mieux et pour un simple trick ça amène pas mal de différence.
prochainement je vais faire le DECLICK
je ferai un post = un mod
avec les pièces à commander pour que ce soit clair
je ne fais pas d'images ou de video ou de fichiers sons, je pense que tout est clair Je ne fais que suivre et transcrire en français les conseils de MAFFEZ + NORDCORE + EGOWAVES, qqfois j'ai trouvé que les explications ne sont pas assez claires, c'est pourquoi j'essaie ici de faciliter la tâche; et si vous avez des remarques n'hésitez pas bien entendu.
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 15/12/2021 à 01:14:08 ]
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
GUIDE MODDING PAS A PAS : MOD 2 : LE DECLICK OU LE Softer VCA attack AKA C51 mod
aller sur : https://maffez.com/?page_id=70 puis chapître 3
il faut relier TP7 à un GROUND, n'importe lequel, ça peut-être TP1 mais un autre assez proche fait également l'affaire ( les "ground" sont tous les carrés noirs sans nom ici :
)
QUOI SOUDER ?
il faut commander cette pièce : https://www.musikding.de/Greenie-022uF_1?fbclid=IwAR3ugiUKrdoDMs_tiF5sDcZQ-d98kjaUtK0_PYuzzABs63pRe-VaugvIMW8. Pour souder plus facilement ( sans souder directement la pièce sur le circuit imprimé ) j'ai prolongé les pattes de la bebette avec du cable dupont. C'était chaud pour la soudure, vu que je ne suis pas habitué, en effet j'ai eu du mal à chauffer le circuit imprimé avec l'étain car j'avais un peu peur de tout cramer, mais il faut absolument chauffer le métal coté circuit imprimé et l'étain sur le cable dupont pour que ça prenne bien, résultat j'ai passé qqes heures rien que pour souder 2 pattes. Il faut être patient et regarder des tutos sur tutube. Et ne pas trembler !
ET L'EFFET ?
> ça atténuerait le click qu'on entend en attack de l'enveloppe, perso je ne l'entendais pas beaucoup, en tout cas le son "bave moins" je ne sais pas comment expliquer autrement, ça reste très subtil mais j'entends la différence. Le son se tient un peu mieux. J'ai enregistré une loop de la Td3 que je n'ai pas moddée avec celle moddée, j'ai visualisé le fichier .wav et il en ressort que les sinusoidales de la moddée avec ce trick sont un peu plus grandes ( plus de dynamique ? ), le son a un peu plus de pêche.
aller sur : https://maffez.com/?page_id=70 puis chapître 3
il faut relier TP7 à un GROUND, n'importe lequel, ça peut-être TP1 mais un autre assez proche fait également l'affaire ( les "ground" sont tous les carrés noirs sans nom ici :
)QUOI SOUDER ?
il faut commander cette pièce : https://www.musikding.de/Greenie-022uF_1?fbclid=IwAR3ugiUKrdoDMs_tiF5sDcZQ-d98kjaUtK0_PYuzzABs63pRe-VaugvIMW8. Pour souder plus facilement ( sans souder directement la pièce sur le circuit imprimé ) j'ai prolongé les pattes de la bebette avec du cable dupont. C'était chaud pour la soudure, vu que je ne suis pas habitué, en effet j'ai eu du mal à chauffer le circuit imprimé avec l'étain car j'avais un peu peur de tout cramer, mais il faut absolument chauffer le métal coté circuit imprimé et l'étain sur le cable dupont pour que ça prenne bien, résultat j'ai passé qqes heures rien que pour souder 2 pattes. Il faut être patient et regarder des tutos sur tutube. Et ne pas trembler !
ET L'EFFET ?
> ça atténuerait le click qu'on entend en attack de l'enveloppe, perso je ne l'entendais pas beaucoup, en tout cas le son "bave moins" je ne sais pas comment expliquer autrement, ça reste très subtil mais j'entends la différence. Le son se tient un peu mieux. J'ai enregistré une loop de la Td3 que je n'ai pas moddée avec celle moddée, j'ai visualisé le fichier .wav et il en ressort que les sinusoidales de la moddée avec ce trick sont un peu plus grandes ( plus de dynamique ? ), le son a un peu plus de pêche.
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 15/12/2021 à 01:59:56 ]
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
GUIDE MODDING PAS A PAS : MOD 3 : LE RUBBER MOD
aller sur https://maffez.com/?page_id=70 au chapître 4 ( situé environ au 2/3 de la page )

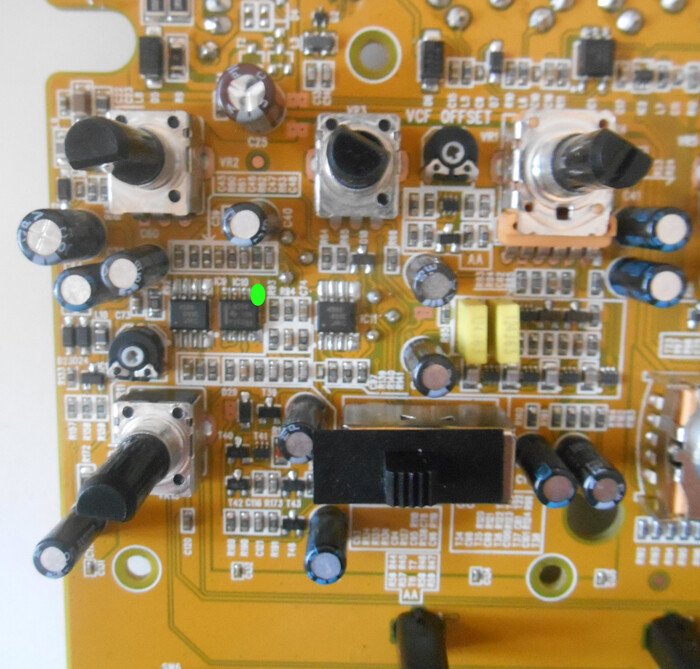

Il y a une photo avec les points à souder, et en dessous de l'image on lit qu'il faut souder le (+) du condensateur sur le BOTTOM D22 et le (-) sur un GROUND.
CEPENDANT je pense qu'il y a eu une erreur sur l'explication de MAFFEZ, il faut souder le (+) sur le TOP D22 et non sur le bottom D22

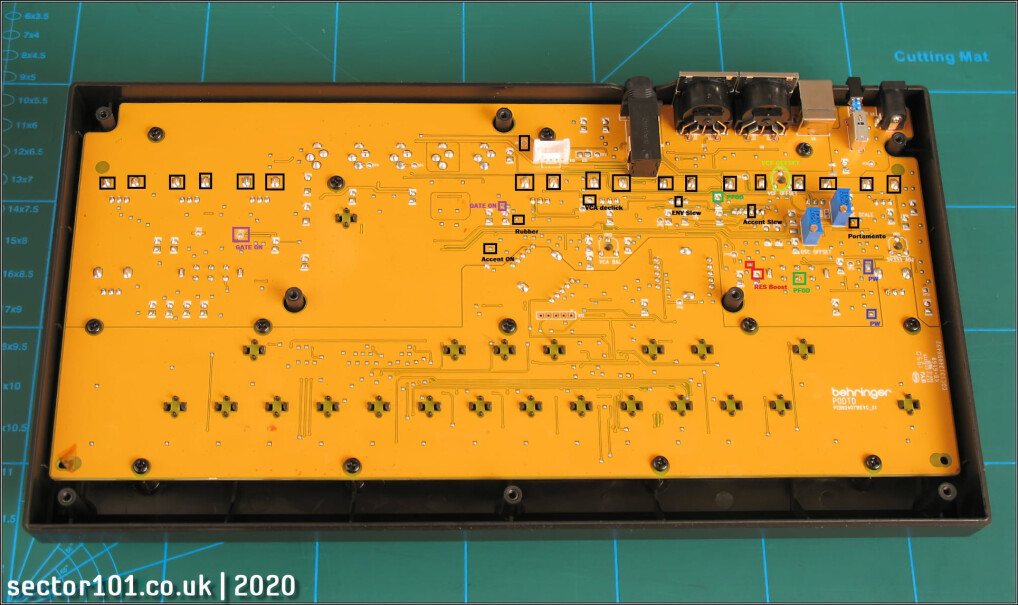

en effet, d'après EGOWAVES sur l'image que j'ai mis dans MOD 2 declick dans mon post précédent, on voit bien le rubber sur le TOP d22 et non sur le BOTTOM initialement indiqué sur la page de maffez. D'ailleurs dans plusieurs posts sur Gearspace.com plusieurs personnes ont choisi le TOP D22 plutôt que le BOTTOM D22 ( https://gearspace.com/board/modular-mania-all-things-eurorack-and-modular-synths-effects/1289500-behringer-td3-diy-mods-18.html )
après avoir soudé sur le BOTTOM D22, je m'étais rendu compte que je n'avais pas fait le bon choix, alors j'ai déssoudé et re-soudé sur le TOP D22 et je constate que l'effet fonctionne.
QUOI SOUDER ?
bah je te le donne en mille ( Emile ?)
: https://www.musikding.de/Electrolytic-cap-1uF-50V-bipolar
vous trouverez le (-) de la bebette sur la patte la plus courte normalement. Sinon c'est marqué (-)40 ou (-)un chiffre à la base de la patte. Vu que c'est marqué tout petit la loupe est utile ici.
Encore une fois, j'ai prolongé les papattes de la bebette avec du cable dupont, avec l'aide de la troisième main.
ET L'EFFET ?
> le son a plus de corps, c'est plus harmonieux, c'est moins staccato. On retrouve ce coté liquide de la 303, ça ronronne. Quel plaisir. Il l'était deja un peu avec la Td3 non moddée, mais avec ce trick c'est plus prononcé et on sent que le potentiel est optimisé. Le son est d'autant plus agréable et plus précis. Je pense qu'on peut parler de meilleure définition sonore.
Dans ableton live, j'utilise le module NOTE LENGTH dans les modules MIDI ce qui permet de rallonger les notes. En comparant avec la Td3 non moddée, je note une différence sur les notes, spécialement sur l'accent, et le decay il n'y a pas photo, ça sonne d'enfer comparé à la Td3 de base, nickel !
j'ai pu enregistrer une loop vite fait ( SAW ) : à 0:00 c'est la TD-3 basique et à 0:08 c'est la TD-3 moddée avec FILTER CUTOFF + VCA DECLICK + RUBBER MOD
les potards sont tous au même endroit, le cutoff, la reso, l'accent etc... pour la comparaison j'ai gardé une td3 non moddée et l'autre moddée

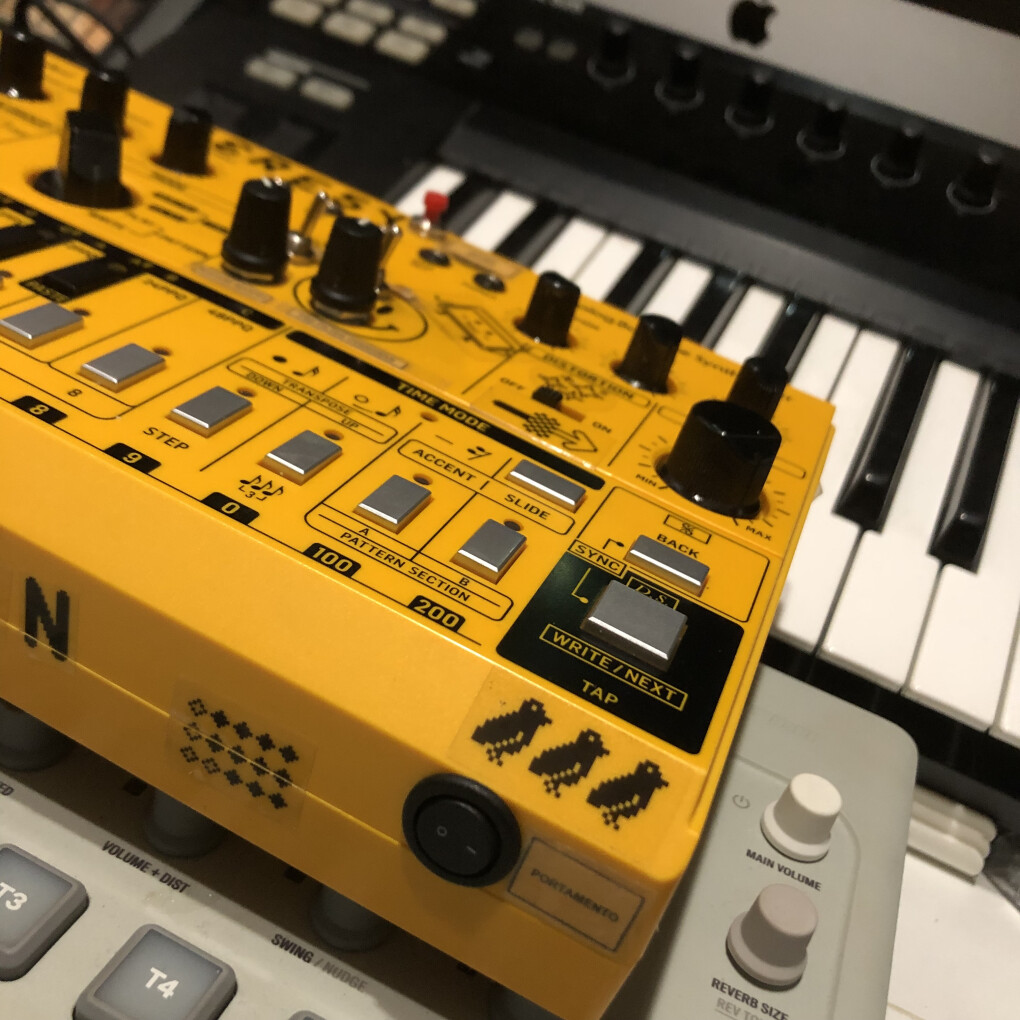

et un autre pour la route
j'suis hyper content
aller sur https://maffez.com/?page_id=70 au chapître 4 ( situé environ au 2/3 de la page )
Il y a une photo avec les points à souder, et en dessous de l'image on lit qu'il faut souder le (+) du condensateur sur le BOTTOM D22 et le (-) sur un GROUND.
CEPENDANT je pense qu'il y a eu une erreur sur l'explication de MAFFEZ, il faut souder le (+) sur le TOP D22 et non sur le bottom D22
en effet, d'après EGOWAVES sur l'image que j'ai mis dans MOD 2 declick dans mon post précédent, on voit bien le rubber sur le TOP d22 et non sur le BOTTOM initialement indiqué sur la page de maffez. D'ailleurs dans plusieurs posts sur Gearspace.com plusieurs personnes ont choisi le TOP D22 plutôt que le BOTTOM D22 ( https://gearspace.com/board/modular-mania-all-things-eurorack-and-modular-synths-effects/1289500-behringer-td3-diy-mods-18.html )
après avoir soudé sur le BOTTOM D22, je m'étais rendu compte que je n'avais pas fait le bon choix, alors j'ai déssoudé et re-soudé sur le TOP D22 et je constate que l'effet fonctionne.
QUOI SOUDER ?
bah je te le donne en mille ( Emile ?)
: https://www.musikding.de/Electrolytic-cap-1uF-50V-bipolar
vous trouverez le (-) de la bebette sur la patte la plus courte normalement. Sinon c'est marqué (-)40 ou (-)un chiffre à la base de la patte. Vu que c'est marqué tout petit la loupe est utile ici.
Encore une fois, j'ai prolongé les papattes de la bebette avec du cable dupont, avec l'aide de la troisième main.
ET L'EFFET ?
> le son a plus de corps, c'est plus harmonieux, c'est moins staccato. On retrouve ce coté liquide de la 303, ça ronronne. Quel plaisir. Il l'était deja un peu avec la Td3 non moddée, mais avec ce trick c'est plus prononcé et on sent que le potentiel est optimisé. Le son est d'autant plus agréable et plus précis. Je pense qu'on peut parler de meilleure définition sonore.
Dans ableton live, j'utilise le module NOTE LENGTH dans les modules MIDI ce qui permet de rallonger les notes. En comparant avec la Td3 non moddée, je note une différence sur les notes, spécialement sur l'accent, et le decay il n'y a pas photo, ça sonne d'enfer comparé à la Td3 de base, nickel !
j'ai pu enregistrer une loop vite fait ( SAW ) : à 0:00 c'est la TD-3 basique et à 0:08 c'est la TD-3 moddée avec FILTER CUTOFF + VCA DECLICK + RUBBER MOD
les potards sont tous au même endroit, le cutoff, la reso, l'accent etc... pour la comparaison j'ai gardé une td3 non moddée et l'autre moddée
et un autre pour la route
j'suis hyper content
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 16/12/2021 à 23:43:11 ]
untold
630
Posteur·euse AFfolé·e
Membre depuis 21 ans
Merci pour ton retour et ton partage.
Pour l’instant je n’ai fait que le 1er, le plus simple
Pour l’instant je n’ai fait que le 1er, le plus simple
