Astuce : Molette de pitch bend et molette d'expression.

Par Tony Steel le 12/10/2015 - (Confirmé)



Pitch Bend:

Avis à tous les initiés du 800dv, et de ses entrailles.

  Cette modification s'adresse au bricoleurs confirmés.

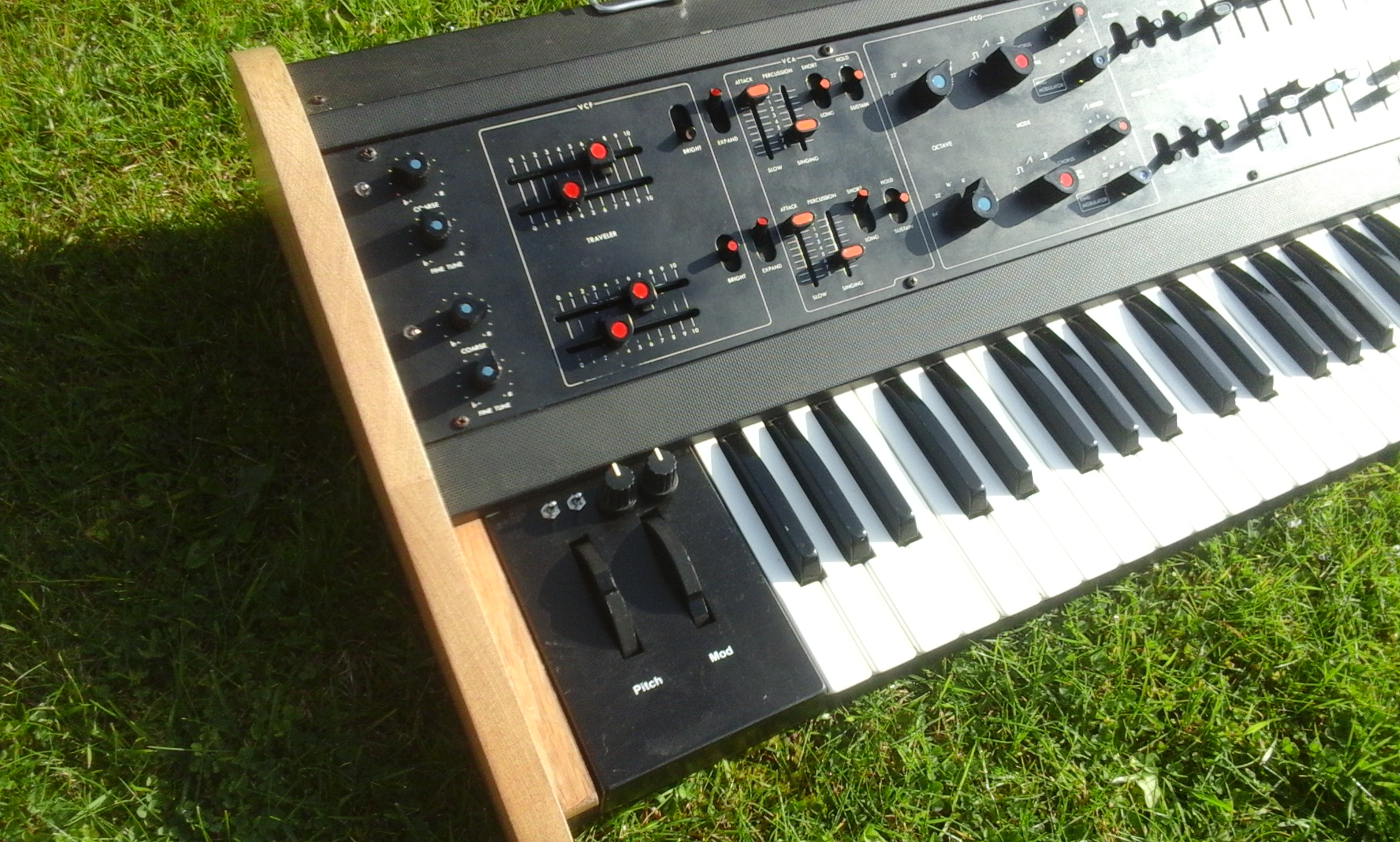

Trouvez vous un boitier avec une molette de pitch bend récupèré sur un vieux synthé.

Achetez 2 mini interupteurs et un potentiometre de 1Kohm double (stéréo) linéaire ("A") à mettre sur la molette.

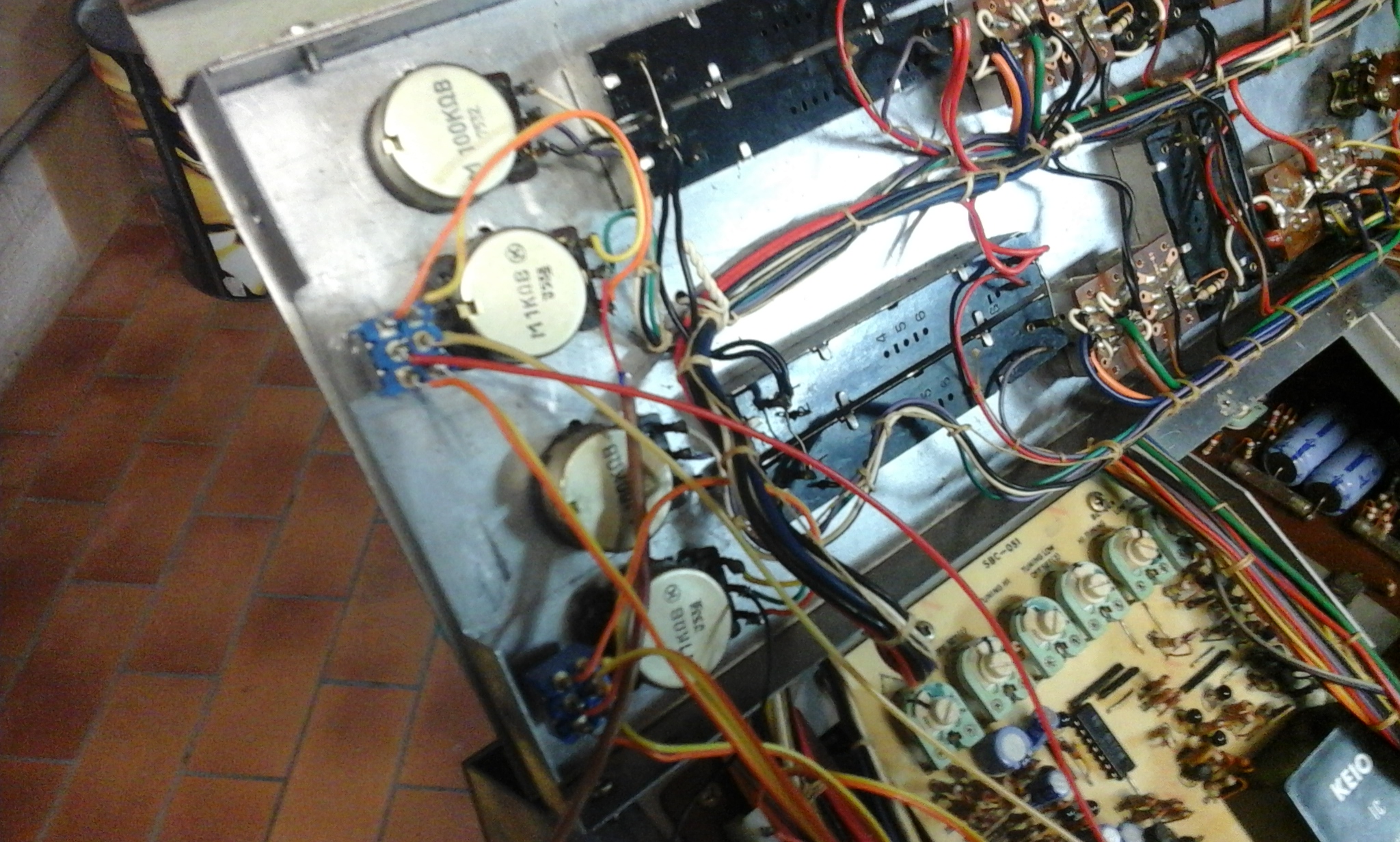

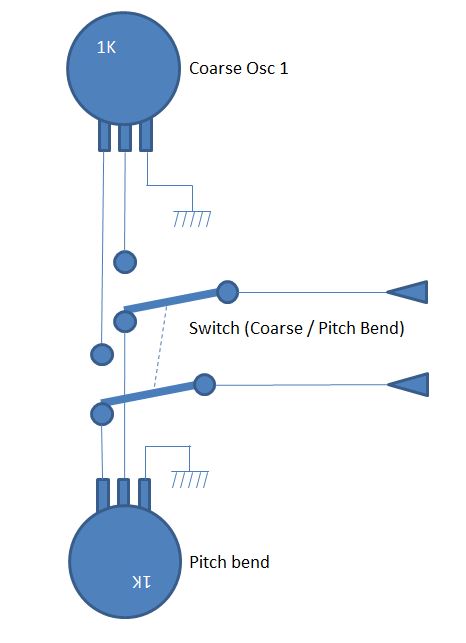

Le principe est simple. Il sagit de détourner les signaux arrivant aux potars "Coarse" du 800dv de chaque oscillateur pour le rediriger vers le double potar du pitch bend. (voir schéma de principe). faite de même pour le deuxième oscillateur.

(Attention: ne vous faite pas pièger par le petit "B" inscrit sur les potars "Coarse" c'est une notation japonnaise inverse de la notation européenne. c'est bien un potar linéaire et non log.)







Ensuite, refléchissez à ça...

Le potar "Coarse" de 1K permet de détuner d'environ une quinte dans les graves vers la gauche et inversement dans les aigues. ceci sur toute sa distance de rotation, soit 300°

On constate que pour obtenir 1 ton, il suffit de le tourner d'environ 20° ou 25°. C'est à peu prés l'angle que fait une molette de pitch bend.

Vous voyez donc où je veux en venir ?

Un potar de même valeur sur la molette permettra d'obtenir un ton vers le bas et vers le haut.





Maintenant la difficulté est de trouver le point zéro et de régler les butées de la molette pour obtenir les bonnes notes.

Dans un premier temps positionnez votre potar "Coarse" à midi.

Accordez un La 440 par exemple ou un Do peu importe, avec le potar "Fine Tune". il sagit de définir une note de référence. Faite le avec un accordeur.



ensuite enfilez la molette sur le potar et faite plusieurs essais de pitch, jusqu'à ce que vous obteniez à peu prés les bonnes notes (un peu au dessus du diapason). ensuite débrouillez vous pour faire des butées mécaniques qui feront en sorte que la molette s'arrete pile poil sur la bonne note. (des vis par exemple)

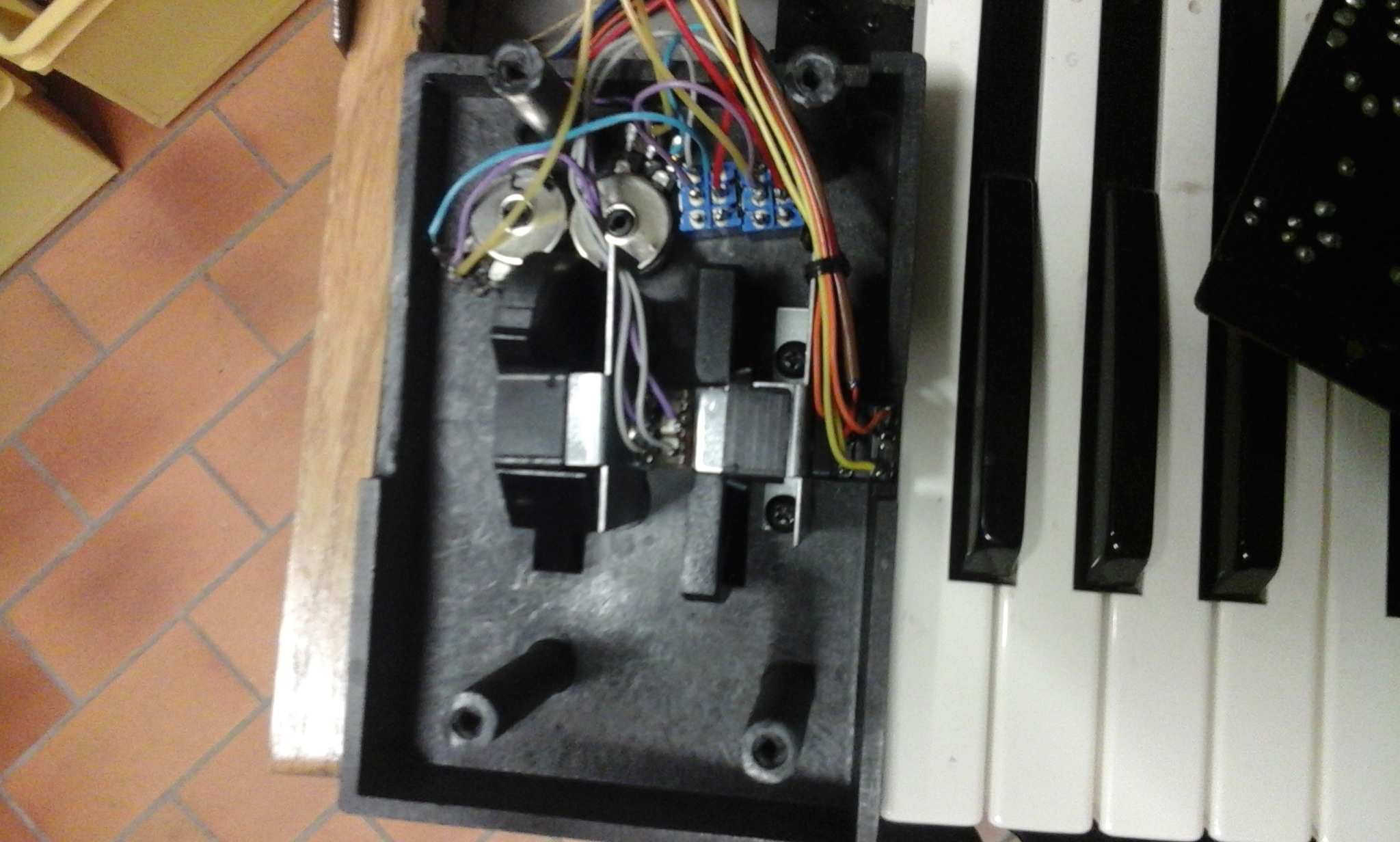

Enfin faite appel à votre imagination et vos talens de bidouilleur pour mettre tout ça à coté du clavier. Moi j'ai du décaler le clavier un peu vers la droite. (Facile, il tiens avec 4 vis, j'ai juste percé 4 autres trous.)





Utilisation:

Le switch permet de basculer le signal vers le pitch bend ou le Coarse.

Donc si vous accordez à l'aide du fine tune votre zéro initial, molette en position milieu. vous pouvez vous servir du Coarse pour faire une quinte, une quarte, une tierce ou ce que vous voudrais... ,Ce switch vous permettra de passer d'un unison (Pitchable) à une harmonisation fixe par rapport à l'autre oscillateur.



 J'ai aussi fait de même sur mon Mini 700s, à la différence prés que je n'ai pas mis de switch et que j'ai opté pour une molette sans ressor. qui ne fait que monter d'un ton. J'ai mis en serie un potar de 50K avec le fader du Pitch tune. mais il faut ré-étalonner pour être juste.

https://fr.audiofanzine.com/synthe-analogique/korg/minikorg-700s/avis/r.138109.html



Molette d'expression VCF:



Principe: faire un équivalent de la pedale d'expression sur une molette de modulation.

Le 800dv est doté de 2 prises arrières permettant le branchement d'une pedale d'expression (FK1 il me semble , mais j'en suis pas sûr)

cette pédale agit sur le filtre d'un oscillateur. VCF

Pour notre modif on agira sur les 2 oscillateurs (ou 1 seul ou aucun, grace aux 2 switchs). il sera possible aussi de regler un seuil avec 2 autres potars de 10K.



Il vous faut donc:

2 potars de 10K linéaire (seuil)

2 switchs doubles

1 potar de 50K double (stéréo) linéaire pour la molette.

(fer à soudé et huile de coude)

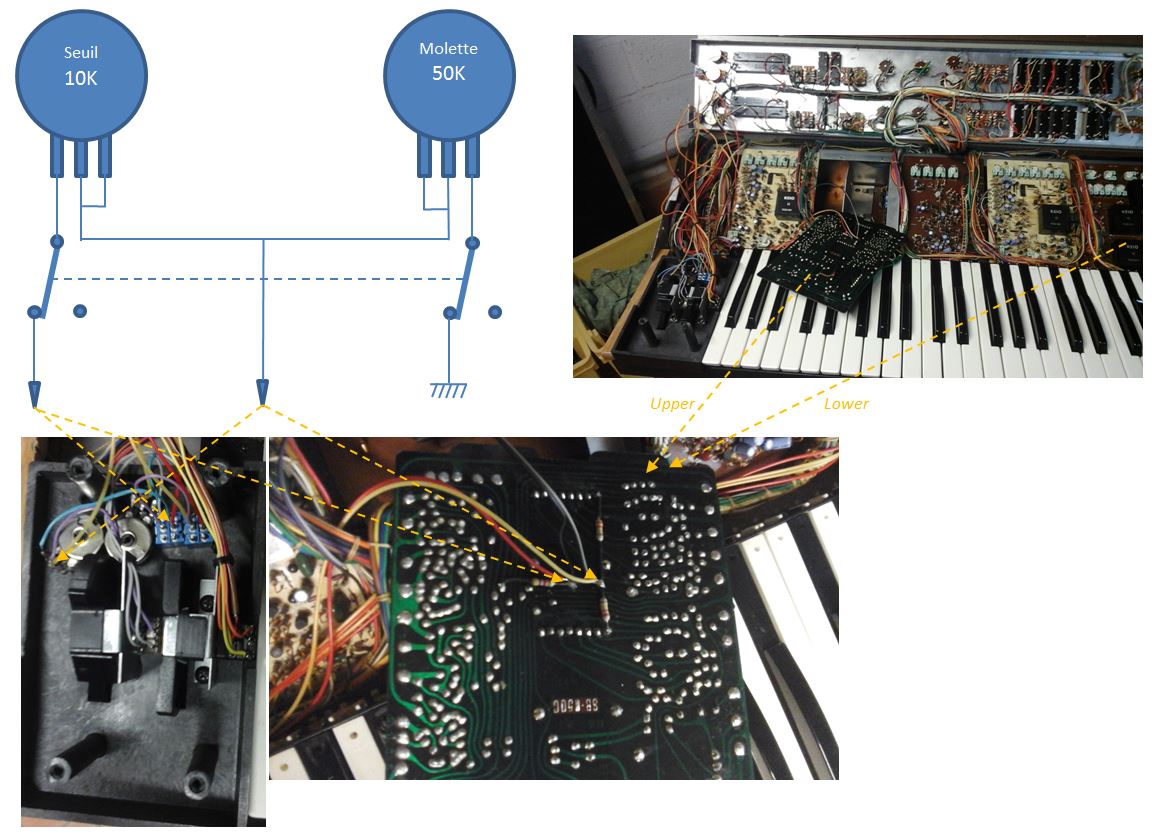

Voici le schéma de principe pour un oscillo. faite de même pour l'autre.





Il faut mettre le potar de 50K à 0 avant d'enfiler la molette pour n'utiliser que les 25 premiers degrés de sa course. ça fait donc environ 10 ou 12K d'impédance active. le reste de la course du potar est inutilisé et proscrite.



Vous pouvez donc avec le switch activer ou pas la molette indépendament pour chaque oscillo. Et régler le seuil de sensibilité avec le potar de 10K. La nuance de VCF obtenu dépend aussi du réglage "Traveller" (Low pass et High Pass du 800dv).



 Pour toute question n'ésitez pas à me contacter. je me ferais un plaisir de vous aider.

 Je vous invite aussi à visionner cette vidéo de Démo: https://fr.audiofanzine.com/synthe-analogique/korg/maxikorg-800-dv/medias/videos/a.play,m.40647.html
