Molette de Pitch Bend

Ajout d'une molette de pitch Bend au mini 700s

  J'ai garder le même principe que sur mon 800dv, à la différence prés que je n'ai pas mis de switch et que j'ai opté pour une molette sans ressor qui ne fait que monter d'un ton. J'ai mis en serie un potar de 50K avec le fader du Pitch tune. mais il faut ré-étalonner pour être juste.

  J'utilise qu'environ 20° de rotation de la molette pour un ton d'éccart.  C'est mon choix mais il est possible d'utiliser le double pour 2 tons.

Avec un ressor et un point milieu sur votre molette ça marche aussi.

Prennez un potar de 50Kohm linéaire pour la molette et soudez le en serie avec le fader du pitch tune générale. Tout simplement.

  Pour le regler, mettez la molette en position + 1 ton. (donc Ré pour un Do sur le clavier). Puis ajustez le fader pitch tune de manière à se rapprocher le plus possible d'un Ré. (pour moi à fond vers le haut). Vous constaterez que ce n'est pas suffisant. il faut ajuster ensuite le trimmer de pitch en interne. monter le aussi pour vous rapprocher du Ré, et ajustez avec precision votre Ré à l'aide du trimmer fine tune interne.

  Puis vous déscendez votre molette jusqu'en Do. Mettez une buté à l'aide d'une vis pour bloquer la mollete dans cette position. vous avez un Pitch bend.

  Vous constaterez ensuite que votre clavier n'est plus juste. (le Do grave est trop haut et le Do aigue est trop bas) C'était mon cas.

Il faut ajuster cette écart avec le 3eme trimmer interne qui se trouve à gauche des 2 trimmer de Tune.

  Voilà le tour est joué.

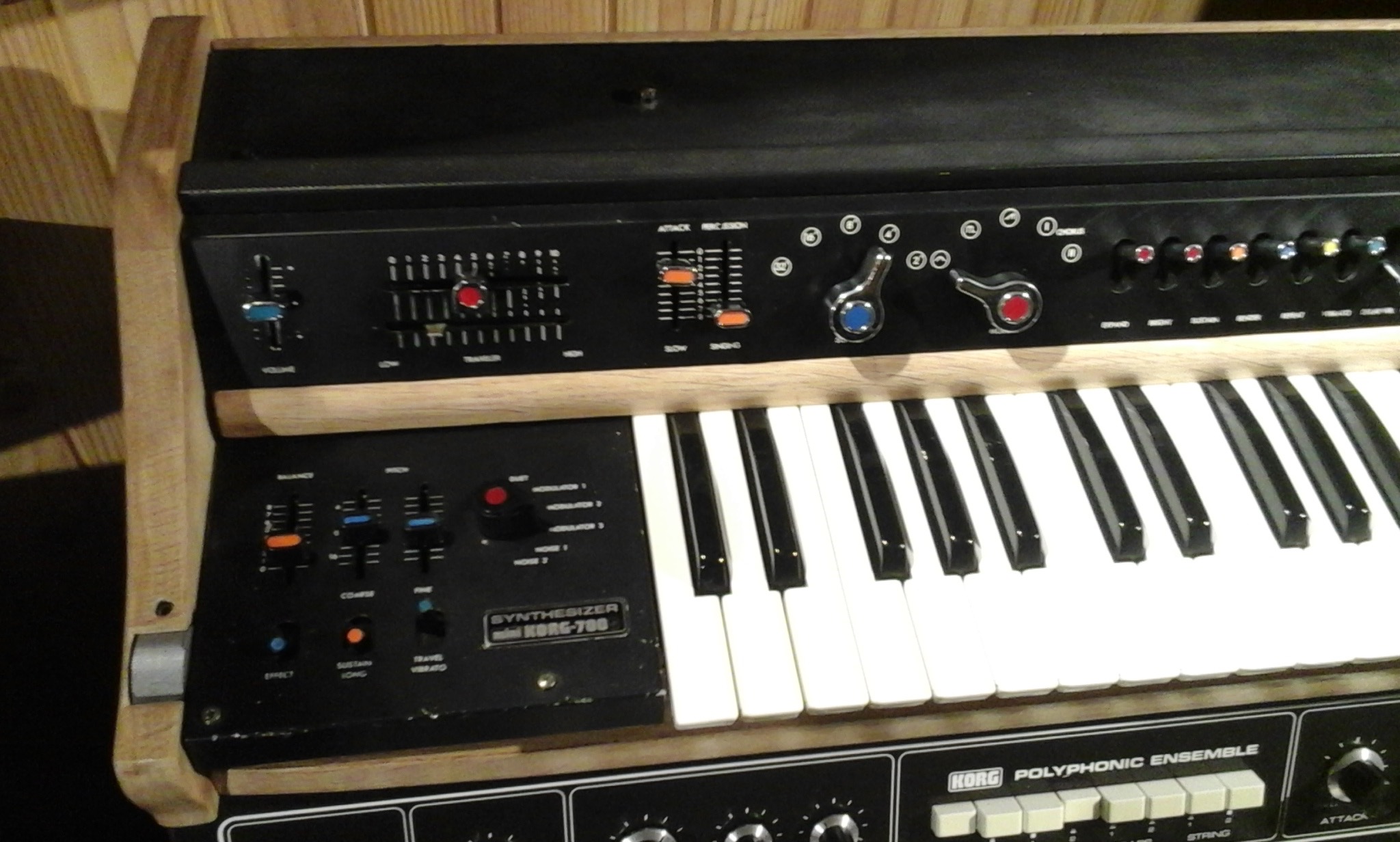

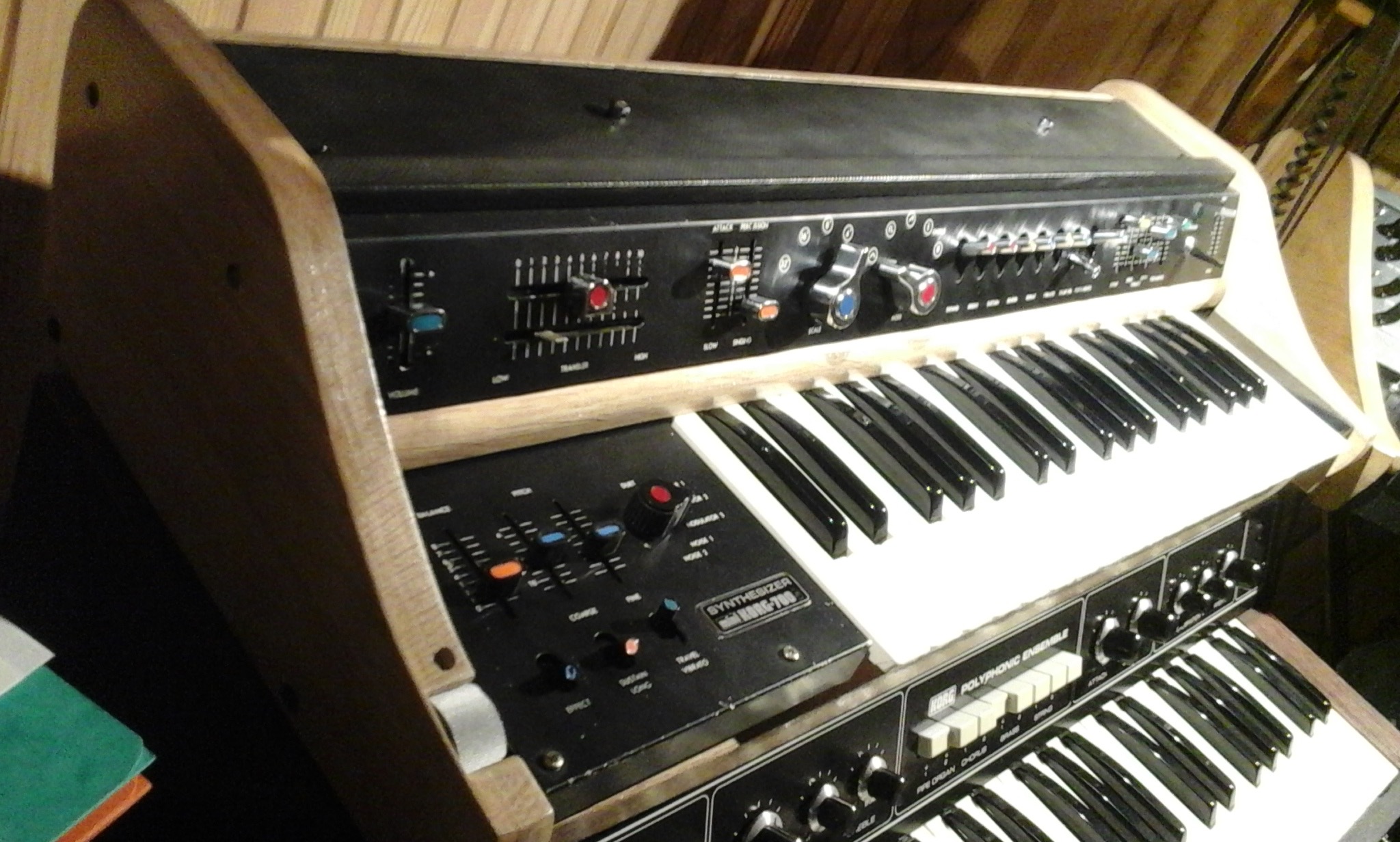

Photos :  comme vous pouvez le constater, j'ai aussi customiser mon mini 700s.

Reportez vous aussi à mon astuce 800dv qui reprend le même principe.
