A quoi sert le d8048c ?
- 6 réponses
- 4 participants
- 246 vues
- 4 followers
Tonyplayback
464
Posteur·euse AFfamé·e
Membre depuis 16 ans

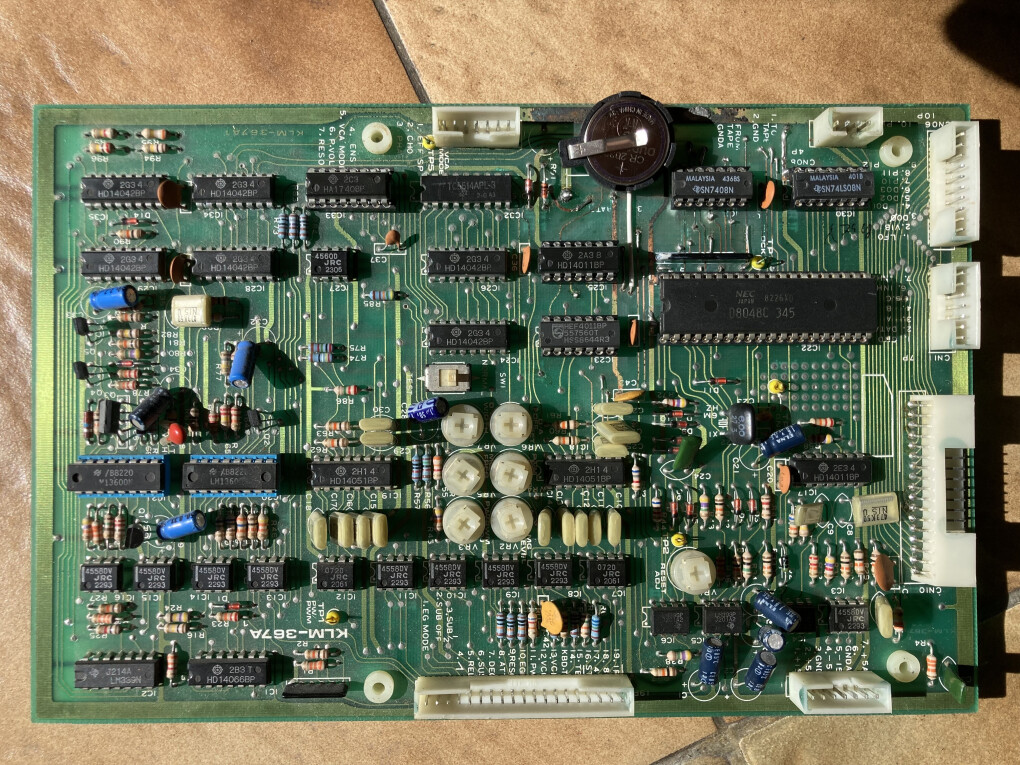

Bonjour a tous, j’ai un Polysix qui ne sauvegarde pas les mémoires, la pile a était changée, la carte Klm367a a été bidouillée, à cause de la pile qui avait coulée par le passé. (Je viens d’obtenir ce synthé pour un tres bon prix et les leds des mémoires fonctionnent bien, le seul soucis il ne garde pas en mémoire) Pensez vous que mon problème de sauvegarde vienne simplement du fait que le d8048c soit mort, ou ça n’a rien avoir… ? Et sinon pensez vous qu’en changeant la carte Klm367a le Polysix fonctionnera à 100%. D’ailleurs si vous savez où on peut trouver une carte Klm367a ça m’intéresse… merci je vous laisse des photos de ma carte !
Jyvoipabo
777
Posteur·euse AFfolé·e
Membre depuis 14 ans
Bonsoir,
Le 8048 n'est pas mort sinon il n'y aurait rien qui marcherait.

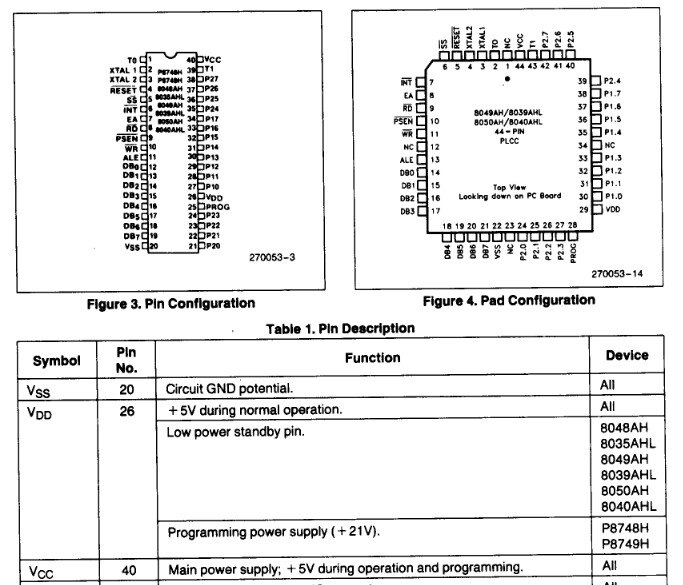

Il ne garde simplement pas la mémoire parce que la borne (26) Vdd n'est plus maintenue alimentée par la pile en stand by.
Il faut suivre le schéma, mais quand ça a été bidouillé c'est pas toujours évident de s'y retrouver.
JP
Le 8048 n'est pas mort sinon il n'y aurait rien qui marcherait.
Il ne garde simplement pas la mémoire parce que la borne (26) Vdd n'est plus maintenue alimentée par la pile en stand by.
Il faut suivre le schéma, mais quand ça a été bidouillé c'est pas toujours évident de s'y retrouver.
JP
Tonyplayback
464
Posteur·euse AFfamé·e
Membre depuis 16 ans
Push-Pull
22278
Vie après AF ?
Membre depuis 21 ans

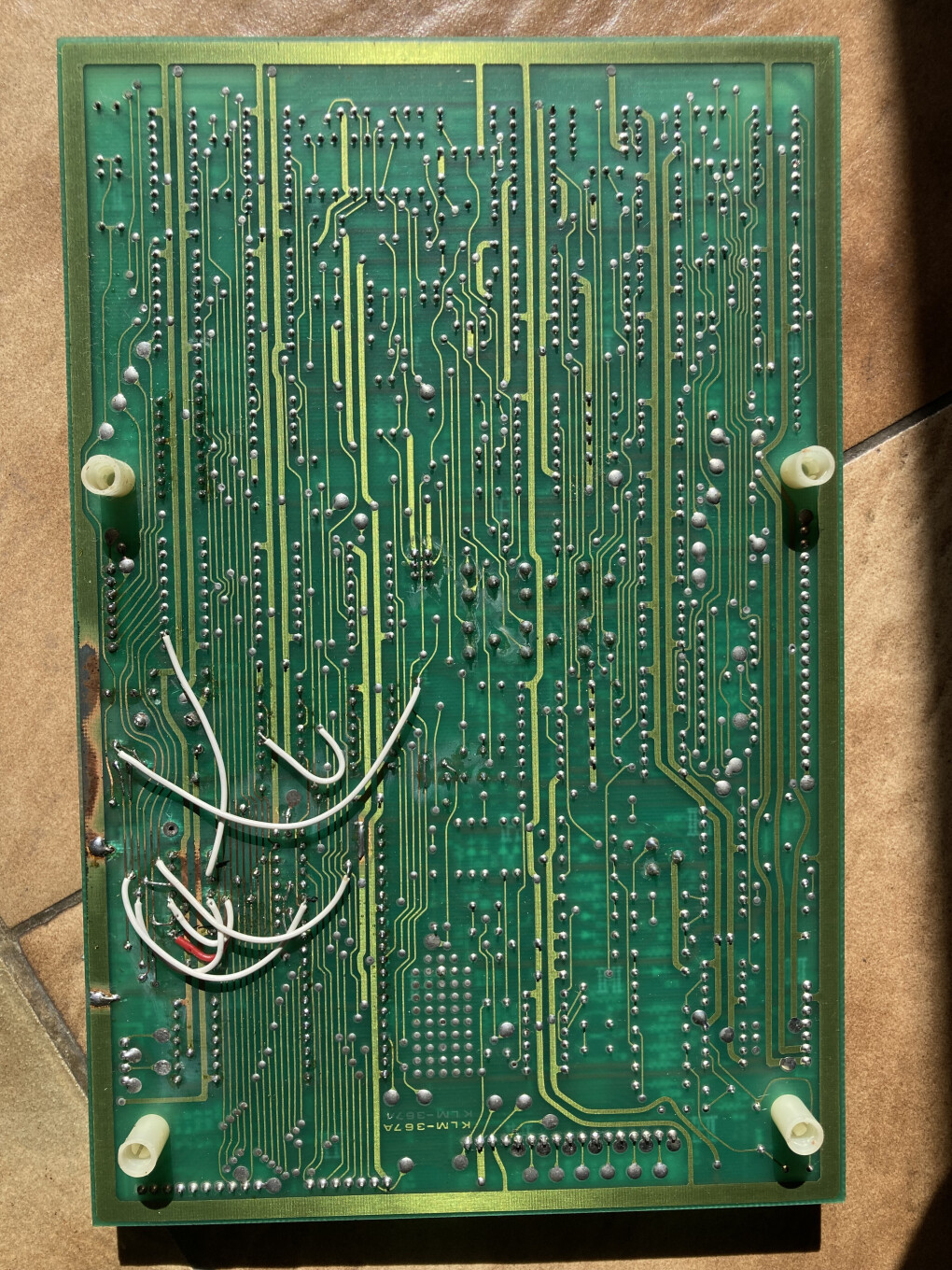

Sur ta photo du dessus (côté composants) on voit quand même que certaines pistes près de la pile ont subit des dégâts. Ca serait bien de vérifier toute cette zone.
Il y a aussi que l'acide peut remonter jusque dans le composant: je me souviens d'un Polysix sur lequel j'avais dû (après avoir refait des pistes) quand même remplacer un 7408.
Sinon il y a aussi cette solution mais c'est du job !! Et je ne sais pas si il livre encore.
Il y a aussi que l'acide peut remonter jusque dans le composant: je me souviens d'un Polysix sur lequel j'avais dû (après avoir refait des pistes) quand même remplacer un 7408.
Sinon il y a aussi cette solution mais c'est du job !! Et je ne sais pas si il livre encore.
Jyvoipabo
777
Posteur·euse AFfolé·e
Membre depuis 14 ans
La réparation qui a été effectuée n'est pas mal faite.
Mais le fil utilisé est trop gros, ce qui ne facilite pas le suivi des circuits.
Quand je fais ça, j'utilise plutôt du fil de mini-wrapping isolé au téflon qu'on peut enrouler autour des broches des composants.

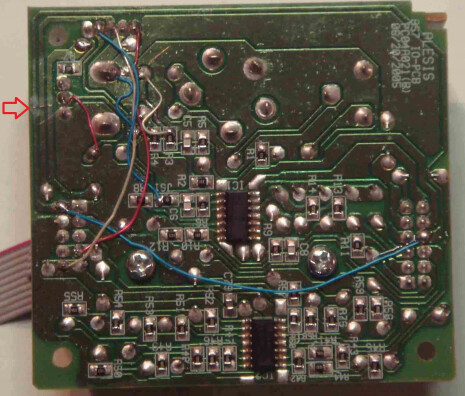

Exemple ; Circuit imprimé cassé sur compact alesis.
Avec de la patience, du soin et un minimum d'outillage n'est pas très compliqué à faire (^).
JP
* Le fil de mini_wrapping est facile à trouver mais c'est une vrai vacherie à dénuder. Penser à acheter aussi la pince à dénuder adaptée au 30AWG.
Mais le fil utilisé est trop gros, ce qui ne facilite pas le suivi des circuits.
Quand je fais ça, j'utilise plutôt du fil de mini-wrapping isolé au téflon qu'on peut enrouler autour des broches des composants.
Exemple ; Circuit imprimé cassé sur compact alesis.
Avec de la patience, du soin et un minimum d'outillage n'est pas très compliqué à faire (^).
JP
* Le fil de mini_wrapping est facile à trouver mais c'est une vrai vacherie à dénuder. Penser à acheter aussi la pince à dénuder adaptée au 30AWG.
Tonyplayback
464
Posteur·euse AFfamé·e
Membre depuis 16 ans
ohm.studi.ohm
442
Posteur·euse AFfamé·e
Membre depuis 23 ans
