je viens de réparer un fader 30mm (les petits), plus précisément de "l'opérer". Je lui ai ouvert le ventre !

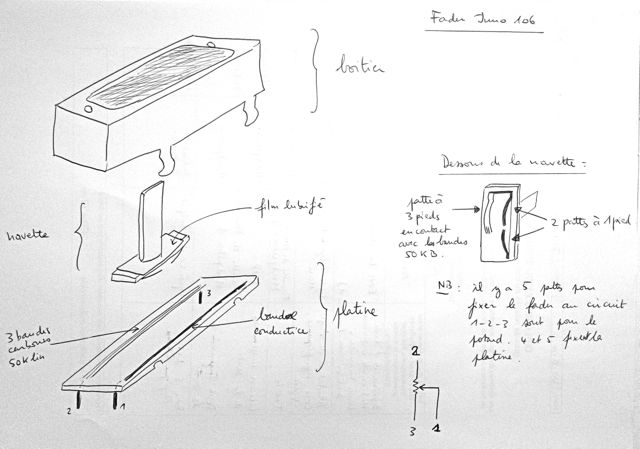

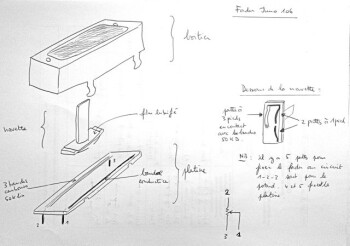

Je n'ai pas pris de photo mais je vais vous décrire l'organe et faire un dessin :
Il est fait d'un boitier qui repose par 4 ergots repliés sous le dessous sur une platine. On sépare le boitier de la platine en écartant délicatement au tournevis (ou cutter) les ergots. La platine a 2 bandes conductrices en carbone de chaque coté dans le sens de la longueur. celle de gauche est un gradient de 50kohms linéaire, celle de droite est juste conductrice. La valeur variable se fait en créant une jonction entre ces 2 bandes à l'aide d'une navette (comme sur un métier à tisser) possédant 3 pattes (1 à gauche à 3 pieds reposant sur la bande 50K et 2 à droite à un pied reposant sur le conducteur - les pieds ressemblent à un petit balai).
