Bijour,
mets ceci en texte de recherche:
"Écran LCD 24 broches pour Korg Modwave, réparation d'écran"
J'ai vu un vendeur chinois le proposer...
Nota: au bout de quelques minutes, la luminositée se baisse de moitié (d'origine) lorsqu'il reste au "repos" (allumé bien sure). Puis reviens a son normal aux manipes dessus.
Ces types d'écrans sont connus pour etre sensibles dans sa longévité dans le temps. D'ou l'option de choix en mise en veille par le constructeur au bout de 4h max.
mets ceci en texte de recherche:
"Écran LCD 24 broches pour Korg Modwave, réparation d'écran"
J'ai vu un vendeur chinois le proposer...
Nota: au bout de quelques minutes, la luminositée se baisse de moitié (d'origine) lorsqu'il reste au "repos" (allumé bien sure). Puis reviens a son normal aux manipes dessus.
Ces types d'écrans sont connus pour etre sensibles dans sa longévité dans le temps. D'ou l'option de choix en mise en veille par le constructeur au bout de 4h max.
[ Dernière édition du message le 06/12/2023 à 11:37:39 ]
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans
lioio
545
Posteur·euse AFfolé·e
Membre depuis 18 ans
Le premier a bien 24 broches (connectique) il y ressemble (mais l'affichage a l'air + "panoramique) ?!
Le second qui a l'air idem au 1er donne comme surface d'affichage: 5,5 cm x 2,7 cm
Sur le Korg on est bien sur du 5,5 cm x 2,7 cm
Le second qui a l'air idem au 1er donne comme surface d'affichage: 5,5 cm x 2,7 cm
Sur le Korg on est bien sur du 5,5 cm x 2,7 cm
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans
lioio
545
Posteur·euse AFfolé·e
Membre depuis 18 ans
Ok, je tenterais pareil pour celui a Alix mais les retour sur chine, cest tres chere lol
Si il fonctionne pas, ce sera l'autre du coup.
Ces Korg sont facile a ouvrir, huste attention a la nape (courte) du clavier vers la carte verte. Possibilitée de la débrancjée mais y aller finement.
Par contre l'acces de l'écran... j'ai pas regarder. Je ne pense pas qu'il faut décoller la vitre transparente. J'imagine qu'il faut dévisser la plaque verte, qui est fixée par 6 vis...
Tiens nous au courant des avancées, sa nous serviras
Bonne réparation
Si il fonctionne pas, ce sera l'autre du coup.
Ces Korg sont facile a ouvrir, huste attention a la nape (courte) du clavier vers la carte verte. Possibilitée de la débrancjée mais y aller finement.
Par contre l'acces de l'écran... j'ai pas regarder. Je ne pense pas qu'il faut décoller la vitre transparente. J'imagine qu'il faut dévisser la plaque verte, qui est fixée par 6 vis...
Tiens nous au courant des avancées, sa nous serviras
Bonne réparation
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans
yes merci, c'est bon pour le démontage, je l'ai fais hier pour faire repérage, sa se démonte facilement et l'accès a l'écran est facile aussi, juste faire attention quand on débranche les nappes
Concernant les retour, j'ai droit au retour gratuit sur aliexpress, il font une étiquette il me semble, je me rappelle plus
de toute façon je ne peux commander que celui d'aliexpress, l'autre (P27706) est au état unis donc je commande pas la bas
on verra bien merci
Concernant les retour, j'ai droit au retour gratuit sur aliexpress, il font une étiquette il me semble, je me rappelle plus
de toute façon je ne peux commander que celui d'aliexpress, l'autre (P27706) est au état unis donc je commande pas la bas
on verra bien
merci lioio
545
Posteur·euse AFfolé·e
Membre depuis 18 ans
Ok,
hate de voir le résultat
faites des photos, pour bien suivre les étapes par la suite
hate de voir le résultat
faites des photos, pour bien suivre les étapes par la suite
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans

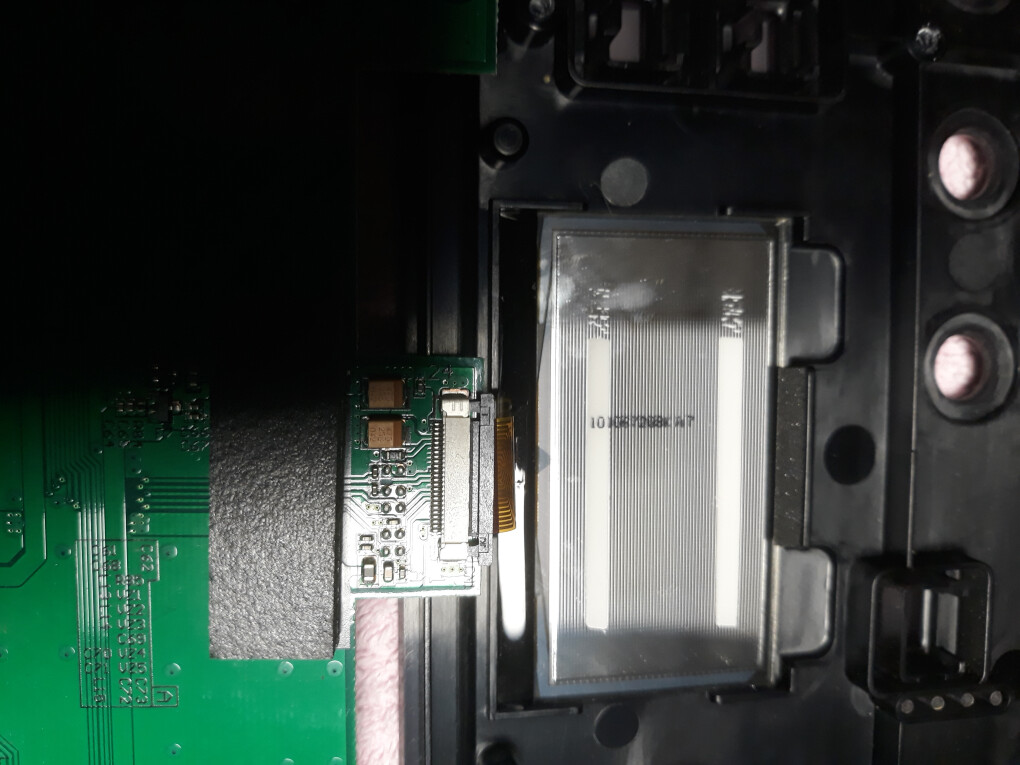

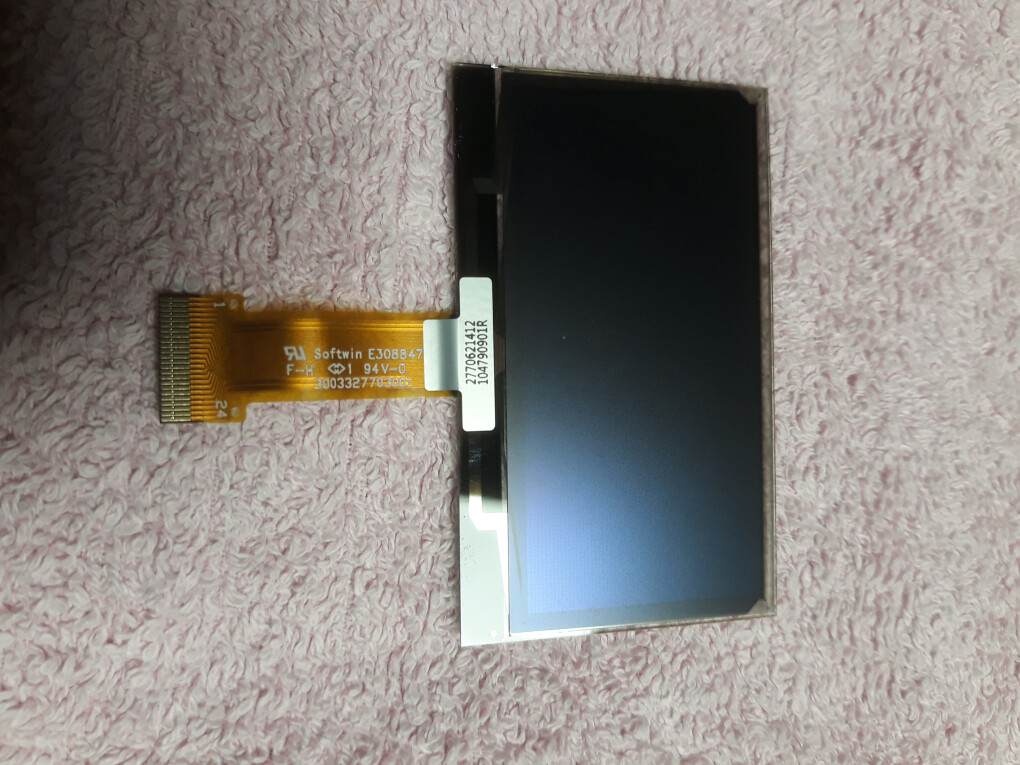

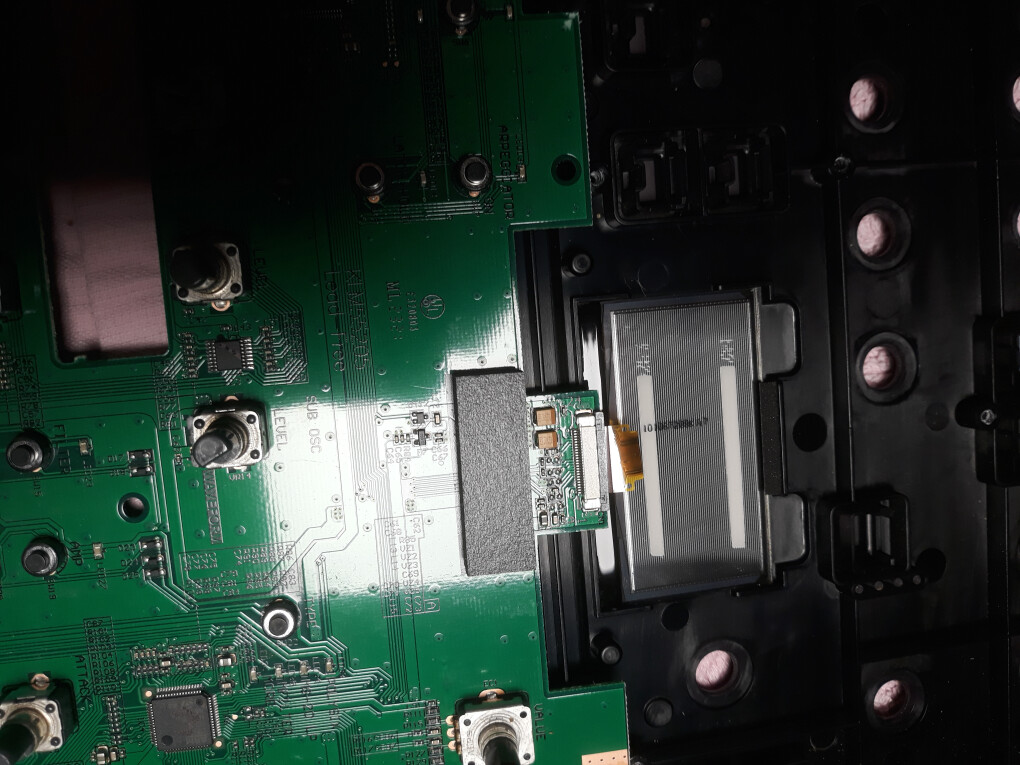

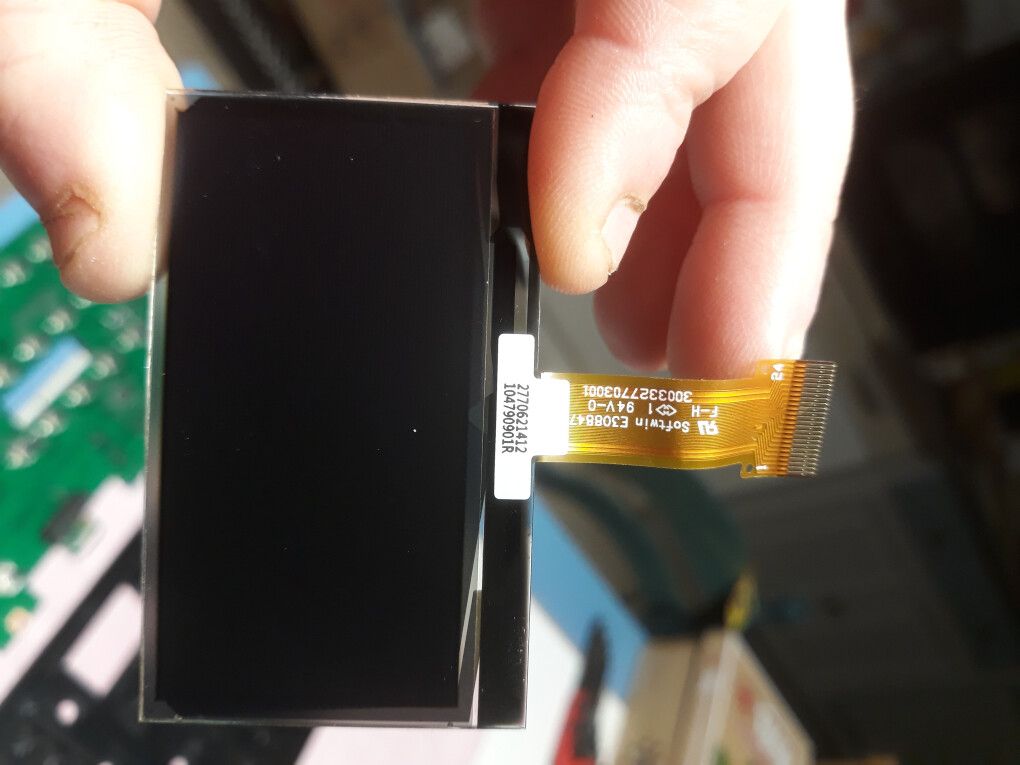

Je viens de démonter l'écran de mon modwave, voici a quoi il ressemble
c'est très facile mais faut bien faire attention, ne pas tirer sur la nappe de l'écran, il y a un petit support en plastique noir a lever de 2mm environ pour retirer la nappe en sécurité
c'est très facile mais faut bien faire attention, ne pas tirer sur la nappe de l'écran, il y a un petit support en plastique noir a lever de 2mm environ pour retirer la nappe en sécurité
lioio
545
Posteur·euse AFfolé·e
Membre depuis 18 ans
Extrat, merci pour ces détails.
Du coup les dimensions du pour-tour? Pis celles de la surface d'affichage ?
Cimer
Du coup les dimensions du pour-tour? Pis celles de la surface d'affichage ?
Cimer
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans
SALUT

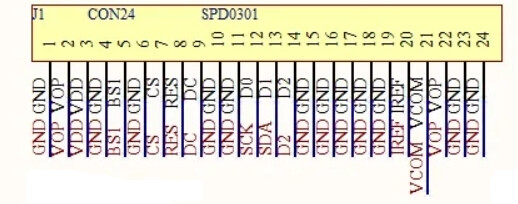

Dis, est ce que tu t'y connais en code de datasheet VCC/VSS etc...
J'ai trouvé le datasheet de l'écran de mon Modwave ainsi que celui de aliexpress que je souhaite acheter mais sa n'a pas l'air de correspondre (je l'ai encore pas commandé^^)
Voici le datasheet de l'écran du modwave : P27706
Et celui d'aliexpress
Dis, est ce que tu t'y connais en code de datasheet VCC/VSS etc...
J'ai trouvé le datasheet de l'écran de mon Modwave ainsi que celui de aliexpress que je souhaite acheter mais sa n'a pas l'air de correspondre (je l'ai encore pas commandé^^)
Voici le datasheet de l'écran du modwave : P27706
Et celui d'aliexpress
Mariedu01
1016
AFicionado·a
Membre depuis 18 ans
Bonjour, je reviens donnez suite, donc c'est tous bon j'ai changer l'écran (finalement après renseignement celui d'aliexpress n'allait pas correspondre donc j'ai acheter l'écran originale (27706)
sa prend 10 minute a faire l'opération, c'est assez simple,
Pour accèder il faut enlever les capuchon des potard, les 4 grosse vis ALLEN sur le devant (ceux a chaque angle), on le retourne et la on enlève les vis cruciforme qui sont derrière (pas toute, uniquement celle du dessus)
ensuite on enlève les vis qui maintienne la plaque verte de l'écran et voila
juste être prudent avec les nappes lorsqu'on les enlève et également avec la nappe de l'écran (ne pas tirer dessus elle est maintenu par un petit plastique noir très fin donc fragile qu'il faut soulever délicatement)
Voila, j'ai de nouveau une parfaite luminosité sur mon modwave
sa prend 10 minute a faire l'opération, c'est assez simple,
Pour accèder il faut enlever les capuchon des potard, les 4 grosse vis ALLEN sur le devant (ceux a chaque angle), on le retourne et la on enlève les vis cruciforme qui sont derrière (pas toute, uniquement celle du dessus)
ensuite on enlève les vis qui maintienne la plaque verte de l'écran et voila
juste être prudent avec les nappes lorsqu'on les enlève et également avec la nappe de l'écran (ne pas tirer dessus elle est maintenu par un petit plastique noir très fin donc fragile qu'il faut soulever délicatement)
Voila, j'ai de nouveau une parfaite luminosité sur mon modwave
lioio
545
Posteur·euse AFfolé·e
Membre depuis 18 ans
Re,
déja bravo. Merci pour tous ces détails. Ok pour celui du site americain donc.
Bon à savoir...
déja bravo. Merci pour tous ces détails. Ok pour celui du site americain donc.
Bon à savoir...
