Salut à tous,

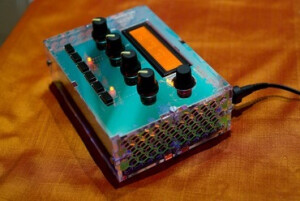

Je sollicite votre aide car je n'arrive pas à comprendre où se situe mon problème de soudage. Tout heureux d'avoir reçu hier mon premier kit Shruthi, je me lance dans l'assemblage mais je ne parviens pas à faire fondre mon étain, autrement qu'en le plaçant sur le fer directement (ce qui au regard des tutos fait parti des gestes à ne pas faire !). J'ai beau rester 10 voire 20 secondes avec ma pointe de fer à souder entre le pcb et la patte de mon composant, les éléments ne seront pas assez chauds pour faire fondre mon étain.
Mon fer à souder est un Ewig de 18 W qui théoriquement chauffe à 360° C (mais j'ai le sentiment que la pointe chauffe moins que le reste, hum... ?) et mon étain du 0.8mm sn60 / pb40.
https://www.composants-electroniques.com/fer-a-souder-220v-18w-ewig-p-11243
Est-ce que mon fer ne délivre pas assez de chaleur, est-ce que mon étain n'est pas bon, ou est-ce moi qui déconne
? Mes premières soudures sur le Shruthi sont dé-gueu-lasses et j'ai bien peur que le rêve ne se transforme en cauchemar...
Comble de la connerie, alors que mes oreilles commençaient à chauffer car je n'arrivais à rien, une minute d'inattention et j'ai soudé deux condensateurs de 100nF en place des deux 18pF (C6, C7) sur la Mother. J'ose pas imaginer la galère pour les enlever...
Merci de votre aide (et de votre réconfort
) DIYers !
Je sollicite votre aide car je n'arrive pas à comprendre où se situe mon problème de soudage. Tout heureux d'avoir reçu hier mon premier kit Shruthi, je me lance dans l'assemblage mais je ne parviens pas à faire fondre mon étain, autrement qu'en le plaçant sur le fer directement (ce qui au regard des tutos fait parti des gestes à ne pas faire !). J'ai beau rester 10 voire 20 secondes avec ma pointe de fer à souder entre le pcb et la patte de mon composant, les éléments ne seront pas assez chauds pour faire fondre mon étain.
Mon fer à souder est un Ewig de 18 W qui théoriquement chauffe à 360° C (mais j'ai le sentiment que la pointe chauffe moins que le reste, hum... ?) et mon étain du 0.8mm sn60 / pb40.
https://www.composants-electroniques.com/fer-a-souder-220v-18w-ewig-p-11243
Est-ce que mon fer ne délivre pas assez de chaleur, est-ce que mon étain n'est pas bon, ou est-ce moi qui déconne
? Mes premières soudures sur le Shruthi sont dé-gueu-lasses et j'ai bien peur que le rêve ne se transforme en cauchemar...Comble de la connerie, alors que mes oreilles commençaient à chauffer car je n'arrivais à rien, une minute d'inattention et j'ai soudé deux condensateurs de 100nF en place des deux 18pF (C6, C7) sur la Mother. J'ose pas imaginer la galère pour les enlever...
Merci de votre aide (et de votre réconfort
) DIYers !« Le plus souvent, on ne veut savoir que pour en parler », Blaise Pascal.
[ Dernière édition du message le 02/12/2014 à 09:04:52 ]
tuchap
82
Posteur·euse AFfranchi·e
Membre depuis 14 ans
Okuhtfesa
67
Posteur·euse AFfranchi·e
Membre depuis 10 ans
tuchap
82
Posteur·euse AFfranchi·e
Membre depuis 14 ans
D̞̹̞̬av̺͙̥̣͢i͓͎̠̣̤̝̹d͚͇͓ͅH̖͠
477
Posteur·euse AFfamé·e
Membre depuis 15 ans
Okuhtfesa
67
Posteur·euse AFfranchi·e
Membre depuis 10 ans
La pointe de mon fer à souder (neuf) était HS, elle chauffait mal, c'est se qu'on a diagnostiqué avec un pote plus aguéri. Effectivement, la chaleur était pas violente au bout de l'outil, à peine de quoi faire fondre l'étain
J'ai changé la pane (enfin la partie du fer qui chauffe) et c'est le jour et la nuit ! L'étain fond instantanément, mes soudures sont précises et bien brillantes
Merci de votre aide, j'y retourne pour finir peut-être ce soir la mother supérieure
J'ai changé la pane (enfin la partie du fer qui chauffe) et c'est le jour et la nuit ! L'étain fond instantanément, mes soudures sont précises et bien brillantes
Merci de votre aide, j'y retourne pour finir peut-être ce soir la mother supérieure
