Problème prise alimentation micro usb

titus73

23

Nouvel·le AFfilié·e

Membre depuis 10 ans

Sujet de la discussion Posté le 08/12/2019 à 22:51:20

Quasiment tous les utilisateurs du Line 6 Relay G10 ont des problèmes avec la prise micro usb qui ne tient pas bien en place et génère des coupures intempestives.

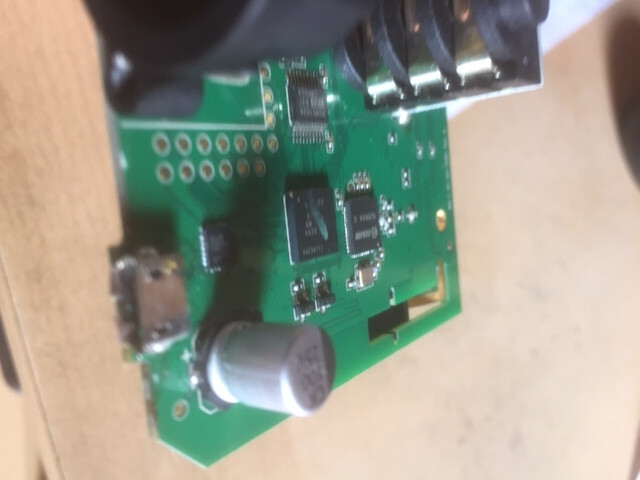

Après démontage du boîtier, j'ai tenté de remplacer la prise femelle par une prise standard identique aux prises de pédales d'effets, mais n'étant pas électronicien, je ne me suis pas risqué dans la soudure tellement c'est délicat à faire pour trouver les points + et -.
J'ai donc opté pour une solution plus simple consistant à faire 2 petites découpes avec une petite lime ronde dans le boitier pour faire passer le fil à l'intérieur, et ainsi maintenir la prise mâle plus solidement.

Si vous avez d'autres solutions pour remplacer ce système d'alimentation, n'hésitez pas à communiquer vos astuces sur ce forum.

giorgio 83

2

Nouvel·le AFfilié·e

Membre depuis 7 ans

2 Posté le 06/04/2020 à 08:02:30

0

giorgio 83

2

Nouvel·le AFfilié·e

Membre depuis 7 ans

3 Posté le 06/04/2020 à 09:10:11

J’ai réussi à faire tenir la micro usb avec un morceau de mousse dure et du double face.

0

ChTof

45

Nouvel·le AFfilié·e

Membre depuis 12 ans

4 Posté le 01/09/2020 à 18:50:22

Salut,
Ca y est la prise a laché... Le boitier semble scellé, comment avez vous réussi à l'ouvrir ? Je voudrais tenter une réparation.

0

ChTof

45

Nouvel·le AFfilié·e

Membre depuis 12 ans

5 Posté le 01/09/2020 à 19:29:21

Ok j'y suis arrivé.

Donc dévisser xlr, les 2 jacks et ATTENTION :oo:

1 vis sous l'adhésif au dos (sous le CE) puis 2 clips à l'avant, 2 a l'arrière, un droite, un gauche. Bon soudure pas facile (pour moi) je vais le faire faire...

++

0

yazid.

1

Nouvel·le AFfilié·e

Membre depuis 6 ans

6 Posté le 24/10/2020 à 12:02:20

bonjour,
j'ai opté pour une prise micro usb dans ce genre..

cela fonctionne parfaitement depuis au moins 3 ans..

0

Dubitch

9

Nouvel·le AFfilié·e

Membre depuis 19 ans

7 Posté le 08/01/2021 à 09:56:15

Bonjour !
Du coup, qq un a-t-il déjà remplacé cette parfaitement instable et insupportable prise micro-USB par autre chose ? oui, mais quoi ? Le mieux serait de la remplacer par une prise d'alim de pédale femelle mais il faut aussi pouvoir y mettre un convertisseur 5v > 9v...

Bref, qq un a du nouveau ??

Merci !

0

En même temps, pourquoi pas ?

[ Dernière édition du message le 08/01/2021 à 09:59:13 ]

Chris Kazvon

17165

Drogué·e à l’AFéine

Membre depuis 14 ans

8 Posté le 29/01/2021 à 21:03:18

Hello,

avec un truc comme ça:
https://www.thomann.fr/thomann_netzteil_universal_3_12v_dc.htm

réglé sur 5V.

Et il y a plus qu'à récupérer la prise femelle quelque part, sur une vieille box internet par exemple

0

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard

JohnnyG

10798

Drogué·e à l’AFéine

Membre depuis 16 ans

9 Posté le 25/05/2022 à 16:50:32

Je fais un bel up:
Malgré mon idée de USB magnétique, j'ai un faux contact qui est apparu dans la prise USB femelle...
Je suis bon pour un démontage...
D'autant qu'il y a un bruit de quelque chose qui bouge.

0

jpmusic

4

Nouvel·le AFfilié·e

Membre depuis 20 ans

10 Posté le 03/09/2022 à 11:05:02

bonjour
est il possible de souder directement les fils sur la prise micro usb femelle , ce qui l'empêcherai de bouger , mais par contre indémontable , ce qui n'est pas gênant
si quelqu'un a un schéma merci d'avance
cordialement

0

Jpmusic

michel.29

3345

Squatteur·euse d’AF

Membre depuis 16 ans

11 Posté le 05/09/2022 à 00:21:28

le micro-USB ne sert que pour l'alim ?
les 2 broches de la ligne data sont reliés à quelque chose ?
si alim exclusivement
à priori faisable si tu ne trembles pas et dispose un bon fer à souder

peut être préalablement virer ce socle micro-USB
souder +5v et masse sur les pads correspondants de la carte à l'emplacement du socle

prévoir ce coller le fil dans la boîte ou sur le PCB pour éviter la casse ou l’arrachage

0

JohnnyG

10798

Drogué·e à l’AFéine

Membre depuis 16 ans

12 Posté le 05/09/2022 à 12:13:51

Ce qui est sur c'est que l'USB sert aussi pour les maj de firmware.

0
