1 ampli et 2 cab avec un AB switch

  • 16 réponses
  • 5 participants
  • 852 vues
  • 5 followers
Sujet de la discussion 1 ampli et 2 cab avec un AB switch
Hello
J'ai une tête d'ampli avec une seul sortie pour le cab. J'aimerais sortir sur 2 cab (deux 2x12 en 8ohm chacun) soit simultanément soit l'un ou l'autre. Est-ce possible avec un un AB switch ou il y a-t-il un risque ?

Merci d'avance pour vos réponses.

http://www.youtube.com/youglymusic

[ Dernière édition du message le 04/01/2022 à 22:33:24 ]

2
Le problème avec un AB switch c'est qu'il faut qu'il encaisse la puissance de ton ampli (c'est quoi au fait, ton ampli ?) alors qu'il n'est pas fait pour ça.

Le second problème, si tu as un ampli à lampes, c'est qu'il faut que l'impédance vue par l'ampli soit toujours correcte, même quand les deux enceintes sont activées ensemble.

Radial Engineering faisait un produit qui permettait ça (le Cabbone) mais il n'est plus fabriqué (et je ne crois pas qu'il permettait de sortir sur les deux enceintes en même temps).
3
Sinon, Palmer fait aussi le Cab Merger, qui permet de sortir sur deux Cab à partir d'une seule sortie. Mais on ne peut pas choisir d'activer un seul cab, les deux sont toujours actifs.
4

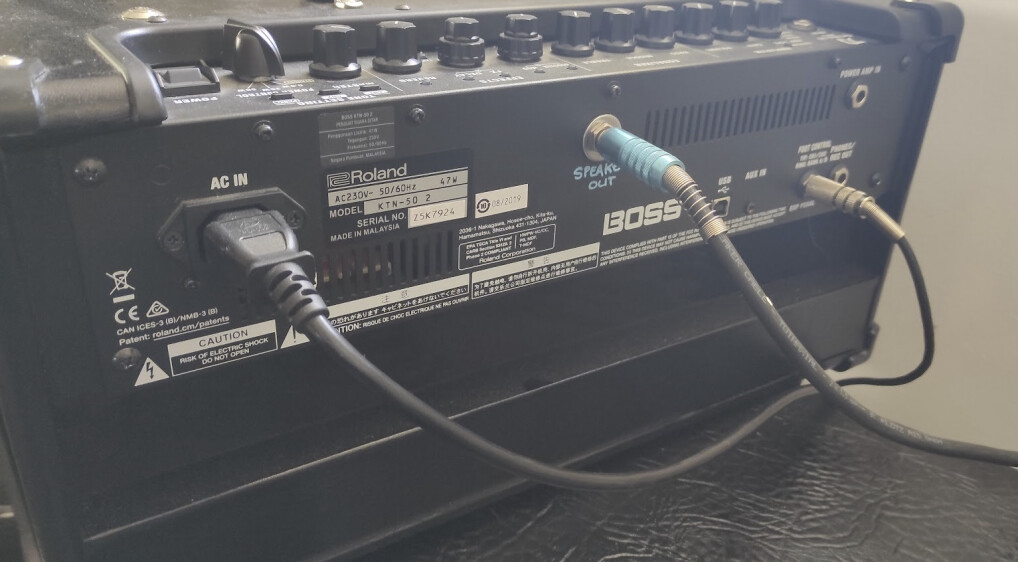

merci pour ta réponse, l'ampli est un combo Boss katana 50w convertie en tête d'ampli.

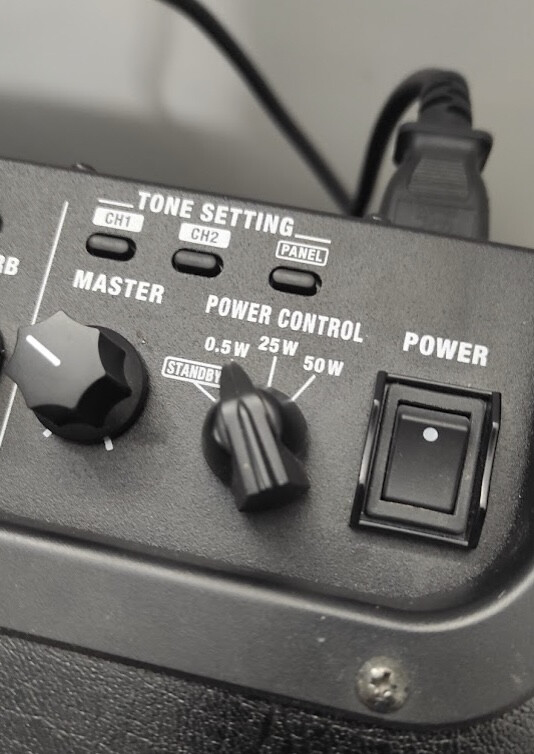

Je ne l'utilise qu'en 0,5w dans mon studio car c'est largement assez fort, penses-tu qu'un AB switch ferait l'affaire aux vues du faible wattage de sortie ?


http://www.youtube.com/youglymusic

[ Dernière édition du message le 05/01/2022 à 12:48:12 ]

5
Bonjour à vous,

Yougli sur ma tête 50w j'utilise une Ehx Switchblade pour changer de baffle, cette A/B est faite pour ça mais elle n'est plus fabriquée, trouvable en occasion ou ici https://www.tomahawkmusique.com/switch/4310-electro-harmonix-switchblade.html pour 40 €. Dommage que ce ne soit plus fabriqué parce que c'était pratique et pas cher.
6
Citation de CREACH :
Bonjour à vous,

Yougli sur ma tête 50w j'utilise une Ehx Switchblade pour changer de baffle, cette A/B est faite pour ça mais elle n'est plus fabriquée, trouvable en occasion ou ici https://www.tomahawkmusique.com/switch/4310-electro-harmonix-switchblade.html pour 40 €. Dommage que ce ne soit plus fabriqué parce que c'était pratique et pas cher.


Top ! Merci a toi.

http://www.youtube.com/youglymusic

7
En 0,5W, un bon ABY passif devrait fonctionner (sans buffer).

Effectivement, pour des puissances plus importantes, il faut du matériel conçu pour, comme ce qu'a proposé Creach amp.

Attention aussi à l'impédance de sortie : deux enceintes de 8 ohms en parallèle, ça fait du 4 ohms... Bien vérifier que ton Katana supportera ça (voir l'impédance du HP d'origine ?) (pas facile de trouver l'info, mais à priori il ne supportera pas du 4 ohms...).
8
Citation de Vibraphonik :
En 0,5W, un bon ABY passif devrait fonctionner (sans buffer).

Effectivement, pour des puissances plus importantes, il faut du matériel conçu pour, comme ce qu'a proposé Creach amp.

Attention aussi à l'impédance de sortie : deux enceintes de 8 ohms en parallèle, ça fait du 4 ohms... Bien vérifier que ton Katana supportera ça (voir l'impédance du HP d'origine ?) (pas facile de trouver l'info, mais à priori il ne supportera pas du 4 ohms...).

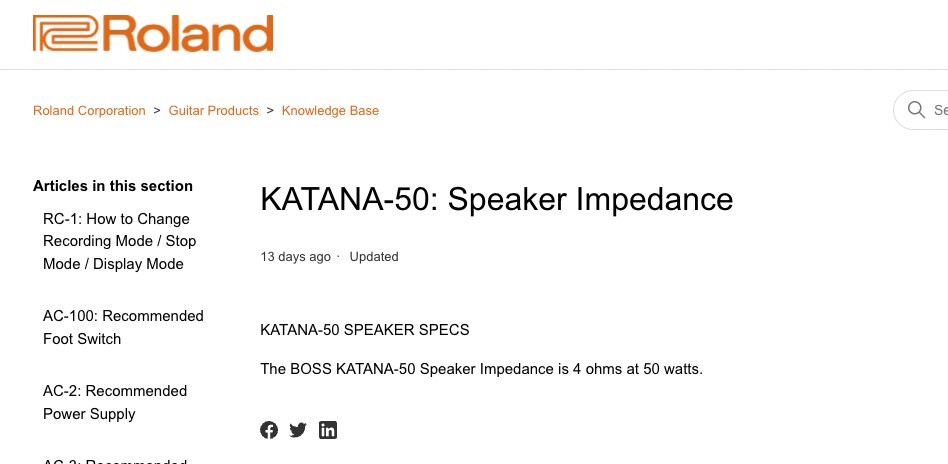

Après recherches, le HP d'origine du katana est en 4 ohms.

Sauf que sur certain forum des posts disent que cette info est erronée et que c'est bien 8 ohms !

Mes 2 cab sont des 2x12 (2 v30 et 2 Seventy80) avec des HP 16 ohms et les 2 sont montés en parallèle donc 8 ohms pour chaque cab. Donc si je comprends bien si je mets un swich pour avoir les 2 cab en même temps (donc A+B) chaque cab va recevoir 4 ohms ce qui ne va pas plaire à l'ampli, c'est bien ça ?

Bon je crois que je vais passer au plan B et mixer les HP dans les cab pour avoir le son que je veux.
Mon problème à la base était que les v30 sont très (trop) brillants à mon goût et les Seventy80 sont plus dark et que je voulais essayer les 2 en mm temps pour voir si ça équilibrait mon son.




http://www.youtube.com/youglymusic

9
Citation de yougly :


Mes 2 cab sont des 2x12 (2 v30 et 2 Seventy80) avec des HP 16 ohms et les 2 sont montés en parallèle donc 8 ohms pour chaque cab. Donc si je comprends bien si je mets un swich pour avoir les 2 cab en même temps (donc A+B) chaque cab va recevoir 4 ohms ce qui ne va pas plaire à l'ampli, c'est bien ça ?

Non les HP ne reçoivent pas des ohms. Il faut voir ça comme quelqu'un qui pousse (c'est l'ampli) deux objets d'une certaine masse (c'est les enceintes). Si d'un coup on lui en enlève 1 des 2, c'est plus léger (comme moins d'ohms), du coup avec la même force, le gars va allez plus vite (trop vite) et peut-être chuter.
10
Pour le HP, tu n'as pas conservé celui d'origine ? Tu pourrais mesurer sa résistance avec un ohmmètre. Tu obtiendras une valeur proche (un peu inférieure) de son impédance réelle.

[ Dernière édition du message le 05/01/2022 à 21:19:19 ]

11
Non je ne l'ai plus.

http://www.youtube.com/youglymusic

12
Citation de CREACH :
Bonjour à vous,

Yougli sur ma tête 50w j'utilise une Ehx Switchblade pour changer de baffle, cette A/B est faite pour ça mais elle n'est plus fabriquée, trouvable en occasion ou ici https://www.tomahawkmusique.com/switch/4310-electro-harmonix-switchblade.html pour 40 €. Dommage que ce ne soit plus fabriqué parce que c'était pratique et pas cher.


"Faite pour ça", pas vraiment. La switchblade est une simple AB Box passive. Ce ne sont pas les modèles qui manquent ! :clin:

Avertissement: ce message peut contenir des arachides.

13

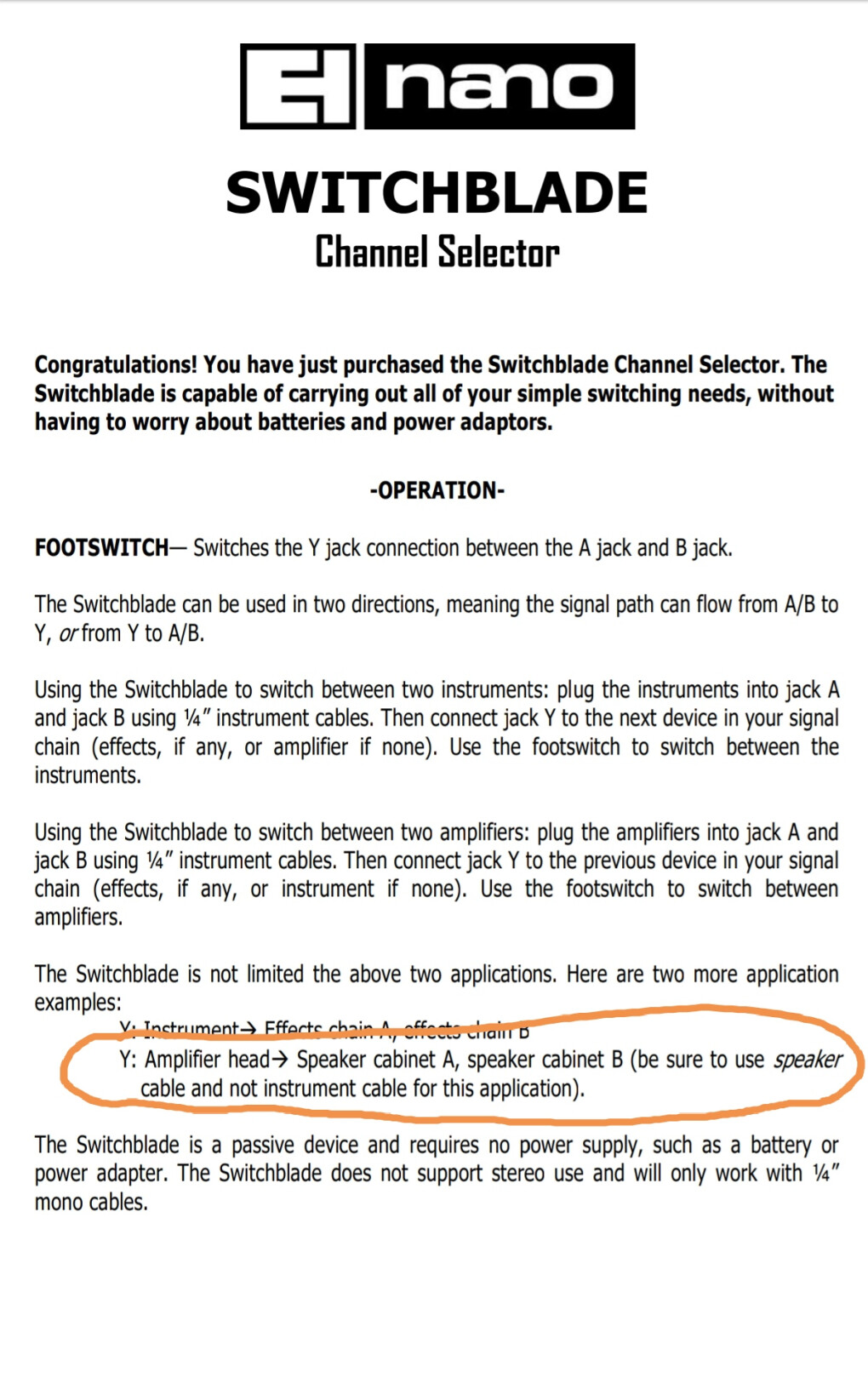

Oui "faite pour ça", ci dessous le manuel :


A vérifier mais si je me souviens bien il y a une résistance dans le circuit, (peut être pour faire en sorte que le circuit ne soit pas ouvert lorsque l'on appuie sur le switch ?) et sûrement que les pièces choisis et la construction sont assez solides pour une utilisation sur baffle.
14

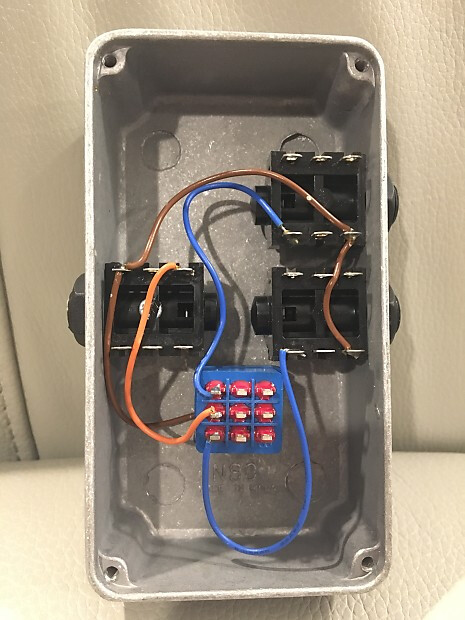

Voici l'intérieur de la switchblade. Comme tu vois une simple AB Box, juste du fil, possiblement un petit 22AWG.
Je serais curieux d'avoir l'avis de spécialistes car je suis pas chaud à l'idée que le signal passe par un 3pdt (un 3pdt qui lache ça arrive en plus surtout chez EHX au début 2000) et du petit fil.
Après est-ce ok que le transfo n'ait pas de charge pendant le centième de seconde que prend le switch à basculer ?
Je pense que je vais écrire à EHX ! :diable:

Avertissement: ce message peut contenir des arachides.

15
EHX m'a répondu...
J'ai souligné l'indication dans le mode d'emploi et demandé si je pouvais l'utiliser pour switcher ma tête tout lampes de 100W et si c'était sécuritaire pour le transfo de sortie de la tête. Ni bonjour ou autre formule de politesse, leur 1ère réponse en intégralité: "No, you should not put 100W through the Switchblade.".
J'ai relancé en demandant quelle puissance selon eux était ok avec la switchblade. Encore une fois la réponse intégrale: "It should be able to handle 10W.".

Mouais ...

Avertissement: ce message peut contenir des arachides.

16
:facepalm: Si on ne peut plus ce fier au manuel d'utilisation.... J'ai ouvert le mien et je dois avoir une version plus récente parce que fait en pcb, mais je ne pense pas voir de résistance, le fil c'est du 24... Bon ben j'ai pas donné le meilleur des conseils sur ce coup là.
17
Après, Yougly parlait de l'utiliser en mode "0,5 W"... donc ça devrait passer.
