Acheter neuf Mordax DATA

  • Music Store En stock / Livré en 72h 489,10 €
  • Music Store En stock / Livré en 72h 489,10 €

Annonces DATA

Me prévenir à chaque nouvelle annonce sur ce produit

News

Images

Vidéos

Avis

Note moyenne :
(5/5 sur 1 avis)
1 avis
100 %
Donner un avis
Cible : Tout public Rapport qualité/prix : Excellent
jeff 7 adore.jeff 7 adore.

Presque indispensable et cher.

Mordax DATAPublié le 16/05/20 à 16:27
Module multifonctions:
-oscilloscope,
-analyseur de spctre,
-spectrographe (!),
-source quadruple de clocks (multiplicateur,decaleur,ou synchro avec une horloge venant d'un autre module.
-tuner
-indicateur de tensions sur le quatres canaux.Le DATA est livré avec les 7 fonctions suivantes, et il y a plus à venir!
Je vous ai traduit le détail des fonctions comme j'ai pu avec l'aide de Gogol..

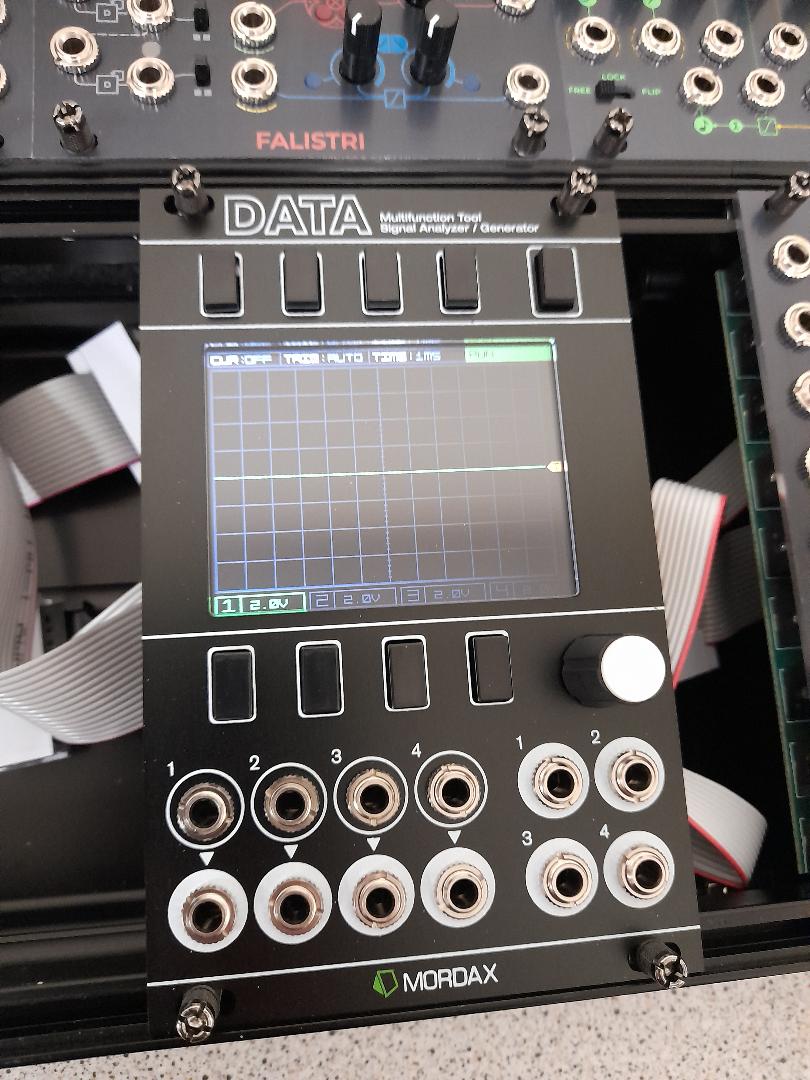

-Oscilloscope: quatre canaux CV ou audio indépendants
Échelle de tension, position, couplage AC / DC et visibilité sélectionnables
Déclenchement à partir de n'importe quel canal, avec un niveau de déclenchement complet et sélectionnable par l'utilisateur
L'échelle de temps varie de 50 µS à 5...…
Lire la suite
Module multifonctions:
-oscilloscope,
-analyseur de spctre,
-spectrographe (!),
-source quadruple de clocks (multiplicateur,decaleur,ou synchro avec une horloge venant d'un autre module.
-tuner
-indicateur de tensions sur le quatres canaux.Le DATA est livré avec les 7 fonctions suivantes, et il y a plus à venir!
Je vous ai traduit le détail des fonctions comme j'ai pu avec l'aide de Gogol..

-Oscilloscope: quatre canaux CV ou audio indépendants
Échelle de tension, position, couplage AC / DC et visibilité sélectionnables
Déclenchement à partir de n'importe quel canal, avec un niveau de déclenchement complet et sélectionnable par l'utilisateur
L'échelle de temps varie de 50 µS à 5 secondes (plage totale de 600 µS à 1 minute de signal sur l'écran)
Curseurs de mesure X (temps) et Y (tension) avec affichage de la différence, permettant une mesure et lecture de tout signal d'entrée
NOUVEAU dans le firmware V01.01.00: portée XY (courbes de Lissajous) et mode d'affichage minimal

-Tuner
Mesure la fréquence précise de l'un des 4 signaux entrants avec un grand affichage de fréquence
L'affichage de l'accord montre la distance de la note la plus proche graphiquement et comme un numéro de fréquence
La note la plus proche est automatiquement détectée et change pendant que vous accordez

-Moniteur de tension avec quadruple tension et source de grille


Affichage d'entrée 4 canaux avec lecture de tension en temps réel, une simple portée CV pour les signaux basse fréquence
Les sorties à 4 canaux peuvent être des sources CV (tensions constantes, de + 10 V à -5 V) ou des sources de portes manuelles, avec des tensions de porte HAUT et BASSE définies par l'utilisateur, avec un comportement de porte momentanée ou de porte verrouillée.

-Générateur de forme d'onde double
Deux canaux d'oscillateur numérique indépendants, avec contrôle de la fréquence, de la phase, de l'amplitude et du décalage (centre d'onde)
Formes d'onde actuelles: sinus, carré, scie, triangle, avec affichage de sortie de forme d'onde par canal
Gamme de fréquences:> 4 kHz à 0,01 Hz, sélectionné par chiffre pour une entrée de valeur rapide et précise
Sélection de fréquence «Note Mode» disponible indépendamment pour l'un ou l'autre oscillateur
Contrôle CV assignable sur la fréquence (1V / octave - plus de 8 octaves!) Et l'amplitude (VCA numérique)
Routage de contrôle CV flexible; n'importe laquelle des quatre prises d'entrée peut être librement affectée à n'importe quelle destination, avec une atténuation par destination (valeur en pourcentage)
NOUVEAU dans le firmware V01.01.00: Mode de pliage d'ondes

-Source d'horloge quadruple avec division d'horloge, multiplication et décalage

Modes «Sync externe» ou «Horloge interne»; l'utiliser comme une horloge maître précise et stable, ou comme un processeur d'horloge synchronisé avec une source d'horloge externe
Sorties d'horloge quadruple, chacune peut être un rapport de l'horloge principale (interne / externe), avec 32 valeurs div / mult différentes disponibles, de / 48 (12 mesures) à x48 (triolets de 128e note), y compris des facteurs fractionnaires (par exemple, x1,3 = 8ème note pointée)
Décalage de décalage de battement pour chaque impulsion d'horloge, +/- 96 pas (jusqu'à un décalage de 4e note dans les deux sens)
Les prises d'entrée 1 et 2 agissent comme des entrées «Ext Clock Sync» et «Reset» en mode «External Sync» et comme «Start / Stop» et «Reset» en mode «Internal Clock»
Les prises d'entrée 3 et 4 sont des sources d'entrée CV attribuables par l'utilisateur, qui peuvent être affectées pour contrôler l'une des valeurs div / mult et décalages des 4 canaux de sortie, avec une atténuation sélectionnable par destination
NOUVEAU dans le firmware V01.02.02: horloge mise à niveau de la sortie d'horloge 2 canaux à 4 canaux, nouveau cœur, plus de valeurs div / mult

-Analyseur spectral (FFT simple)
Affiche le contenu harmonique actuel de l'un des 4 signaux entrants
Fenêtre de filtre sélectionnable par l'utilisateur (Square / None, Hann, Bartlett, Blackman-Harris)
La lecture de la fréquence de pointe indique la plage de fréquences de la première harmonique (fréquence fondamentale) du signal

-Spectrographe (multi-FFT)
Affiche le contenu harmonique de l'un des 4 signaux entrants au fil du temps
Chaque colonne de pixels le long de l'axe X est une image de l'écran de l'analyseur spectral.
Fenêtre de filtre sélectionnable par l'utilisateur (Square / None, Hann, Bartlett, Blackman-Harris)
Commandes pour effacer l'affichage et exécuter / arrêter.

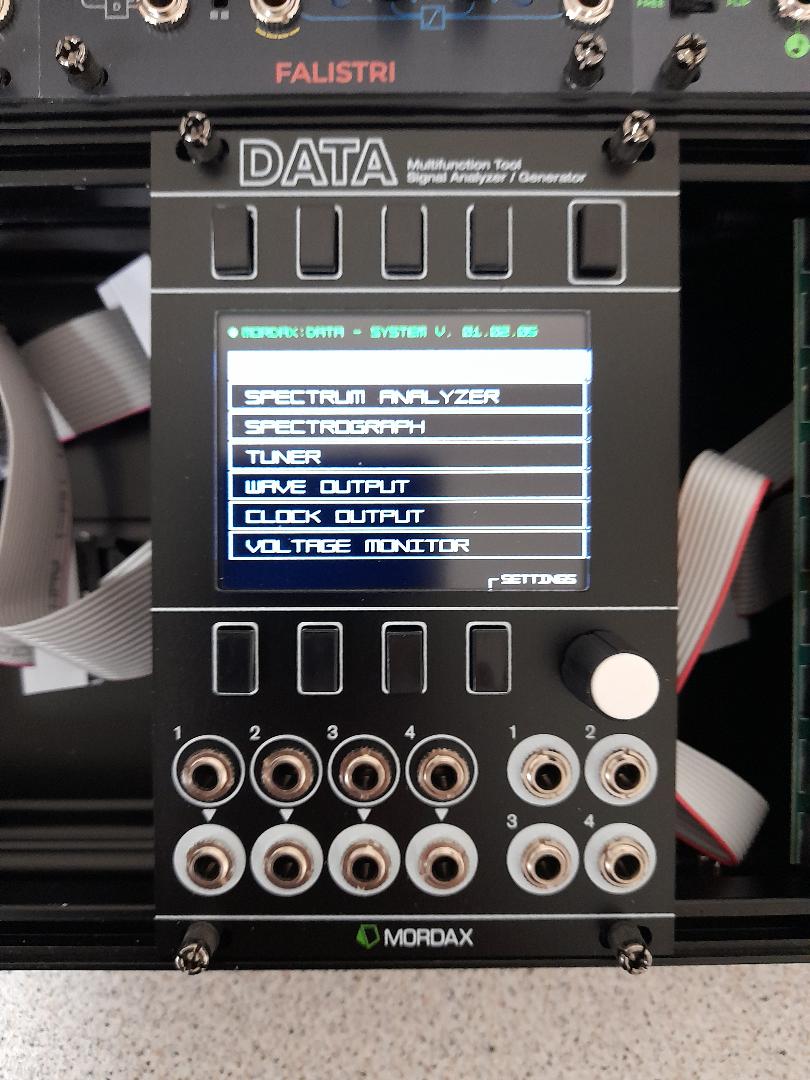

Voilà:alors à utiliser il est super simple,le gros boutons carré a droite pour faire venir le menu et le gros bouton blanc en dessous de l'ecran et à droite pour faire defiler les fonctions...facile.Il fait parfaitement le job.
Lire moins
»

Fiche technique

  • Fabricant : Mordax
  • Modèle : DATA
  • Catégorie : Autres modules pour synthés modulaires
  • Fiche créée le : 03/12/2015

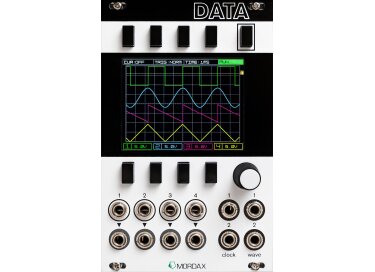

multifunction Utility module for testing, measurement, and signal generation in Eurorack modular synthesis systems

  • 16 HP (81.28mm width)
  • 35mm approx. depth
  • Powdercoated & silkscreened aluminum faceplate
  • Full color, 2.8” (71mm) display, with crystal clear, scratch resistant window
  • User upgradable firmware via included microSD card
  • Oscilloscope, tuner, waveform generator, clock source/div/mult, spectral display, and more
  • Input / Output:
    • 4 input jacks (+/-10V), AC or DC coupled via on-screen control
    • 4 buffered through jacks, one for each input channel
    • 2 clock/gate outputs (0 to +5V)
    • 2 wave/CV outputs (-5V to +5V)
  • Power Consumption (average):
    • ~250mA +12V
    • ~60mA -12V
  • Made in the USA



»
