besoin de renseignement valeur condensateur SMD

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

Sujet de la discussion Posté le 08/07/2023 à 12:39:58

bonjour, j'ai une MFB522 dont le condensateur smd a laché ( voir photo )
il n'y a aucun schematic c'est vraiment dommage et impossible de reparer si pb dans le circuit !!

qqn pour me renseigner ? si qqn peut mesurer ( même sans dessouder ) les uf de ce machin ce serait top

merci

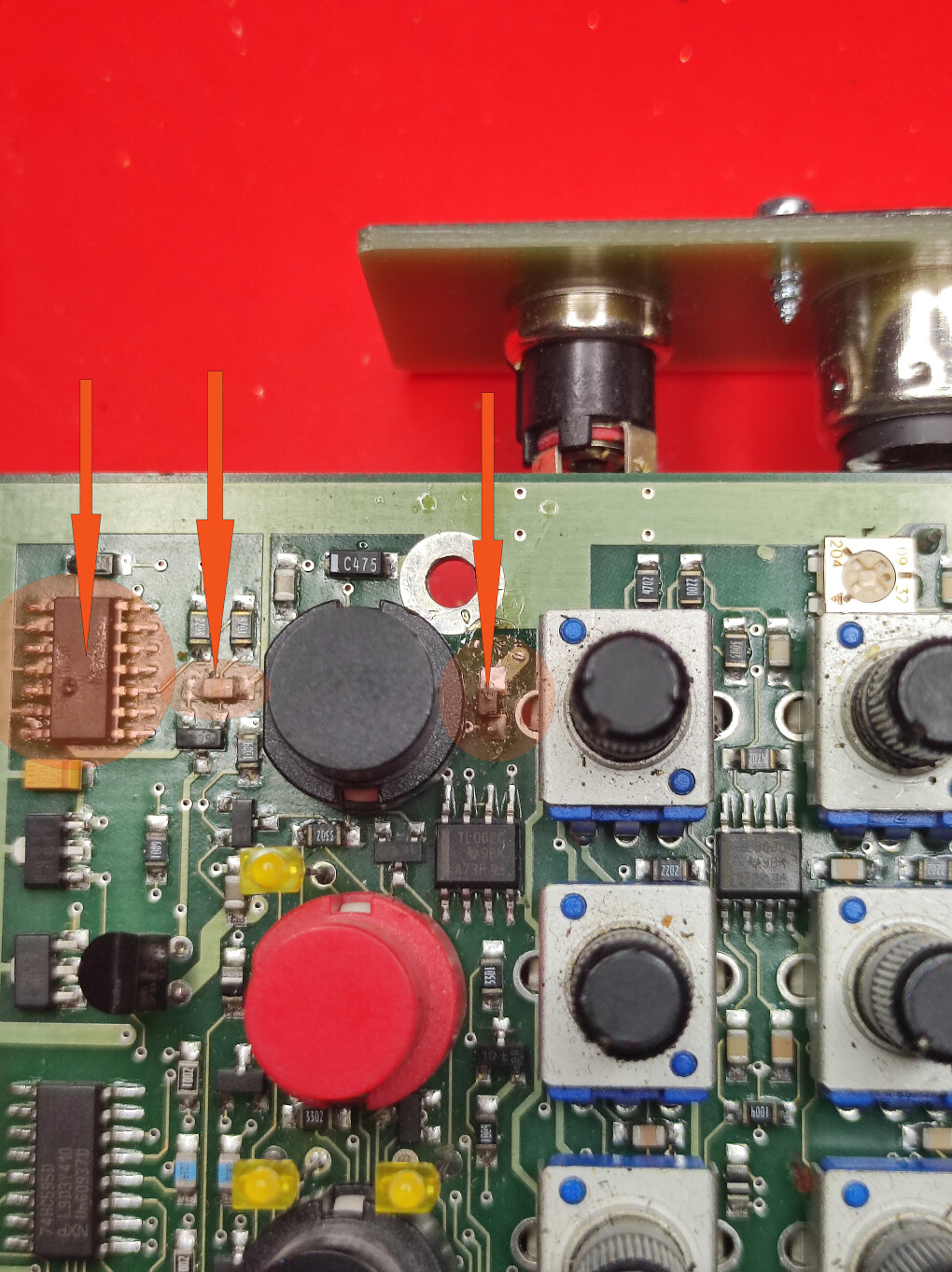

les fleches rouges = les 3 pièces à changer , je connais les references de celle de droite et de gauche, mais pas celle du milieu !! quelle plaie

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 08/07/2023 à 19:31:13 ]

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

2 Posté le 02/08/2023 à 22:10:22

ok la machine vient d'être réparée par mes soins, si besoin n'hésitez pas à me contacter :bravo:

0

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 02/08/2023 à 22:10:39 ]

Anonyme

3 Posté le 02/08/2023 à 23:09:00

Soucis similaire repéré sur https://gearspace.com/board/geekzone/1384252-mfb-522-ic-burnt.html#post16095475

Etant donné que le condo est relié au VCC de l'IC 40106 j'ai l'impression qu'il s'agit d'un condo de découplage. Tu as remplacé par du 100nF?

0

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

4 Posté le 03/08/2023 à 00:14:10

Citation de PapySerge :

Soucis similaire repéré sur https://gearspace.com/board/geekzone/1384252-mfb-522-ic-burnt.html#post16095475

Etant donné que le condo est relié au VCC de l'IC 40106 j'ai l'impression qu'il s'agit d'un condo de découplage. Tu as remplacé par du 100nF?

exactement Papy Serge ! bravo :bravo:

je n'avais pas trouvé tout seul, c'est une connaissance sur un forum de facebook qui me l'avait soufflé
maintenant ça fonctionne super. Le plus dur avait été de remplacer cette puce à cause des pads fragiles ( tout est fragile dans cet engin )

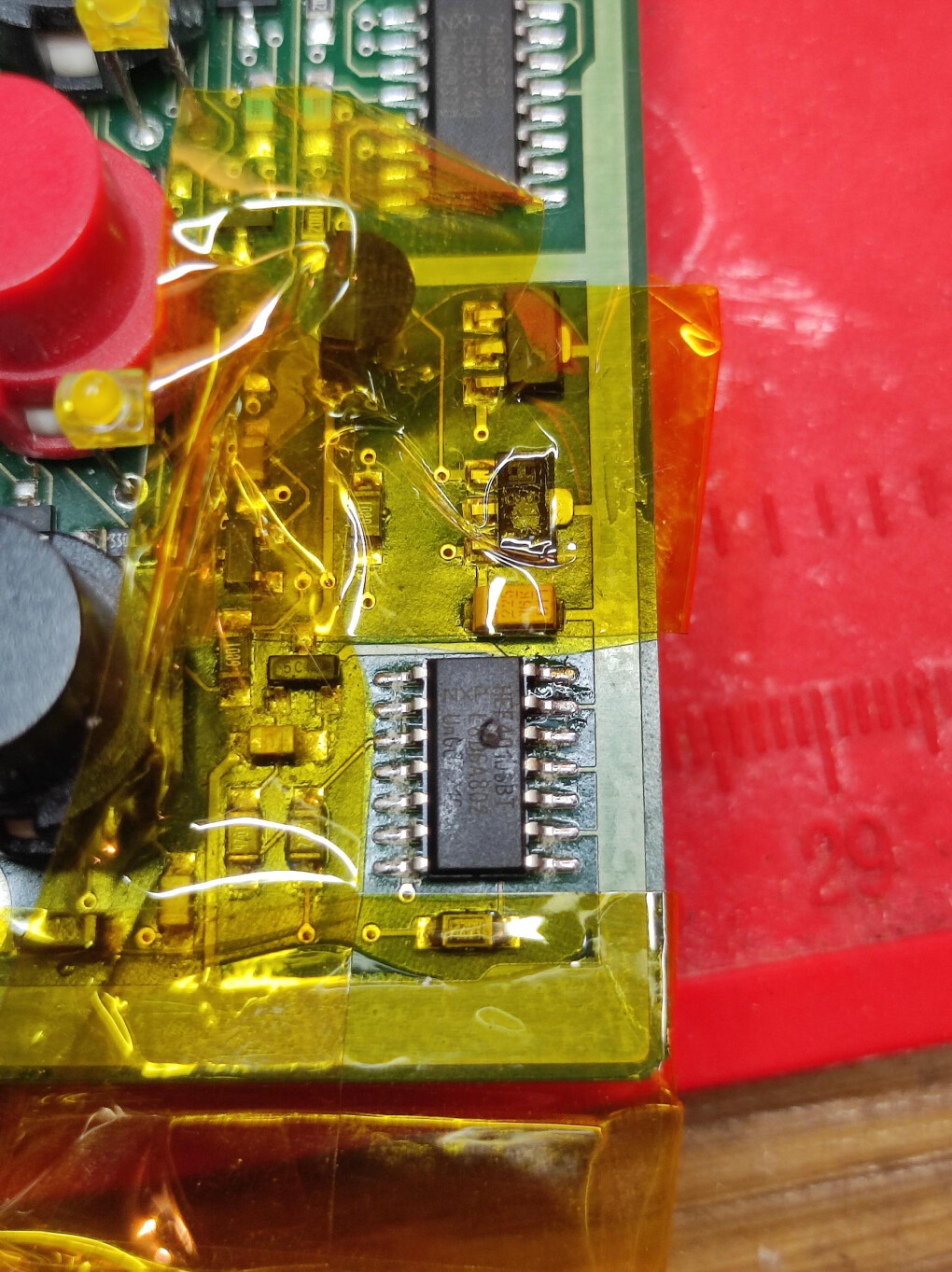

préparation opération :

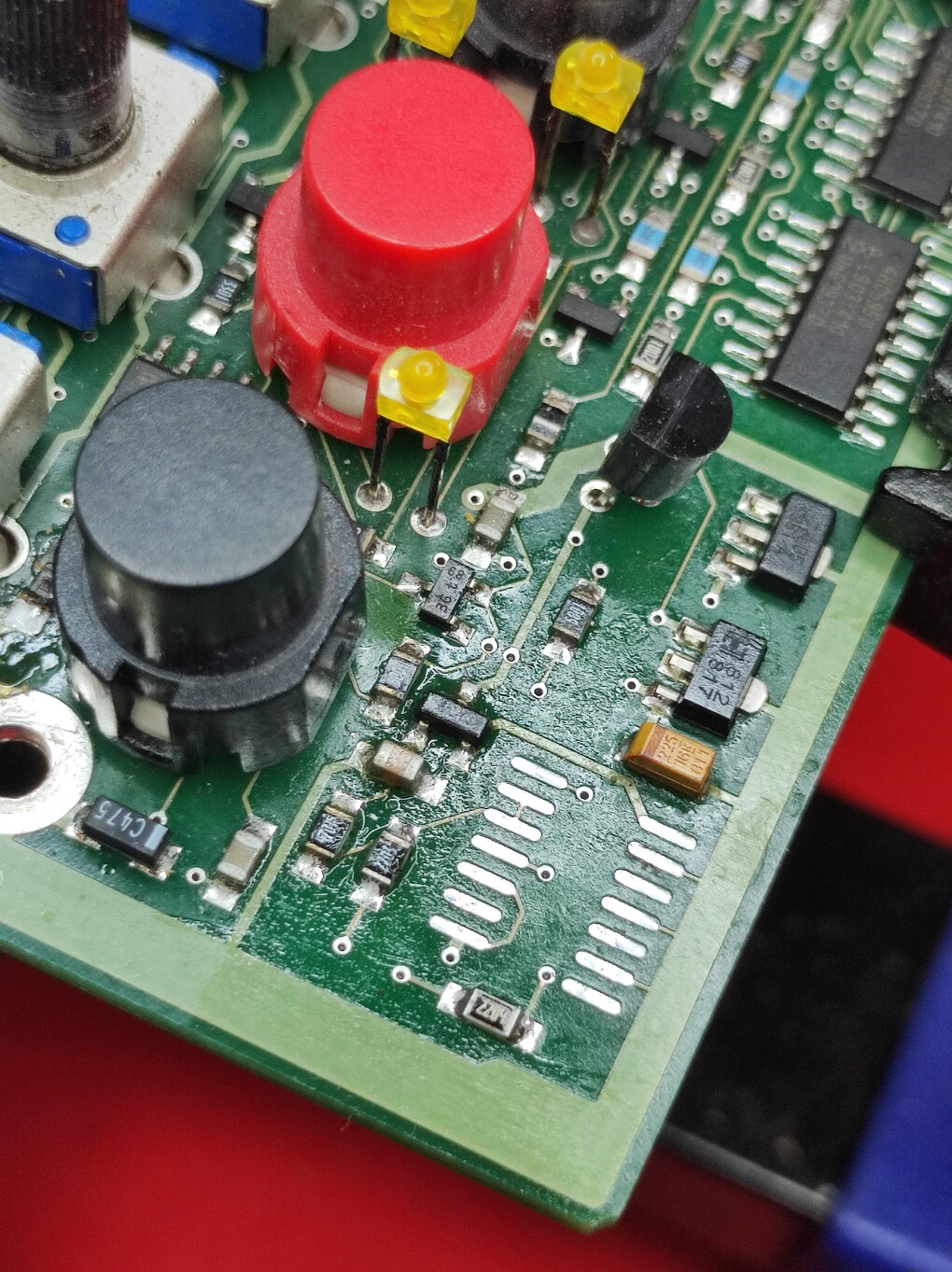

puce déssoudée et nettoyage des pads, ouf !

nouvelle puce prête à être soudée

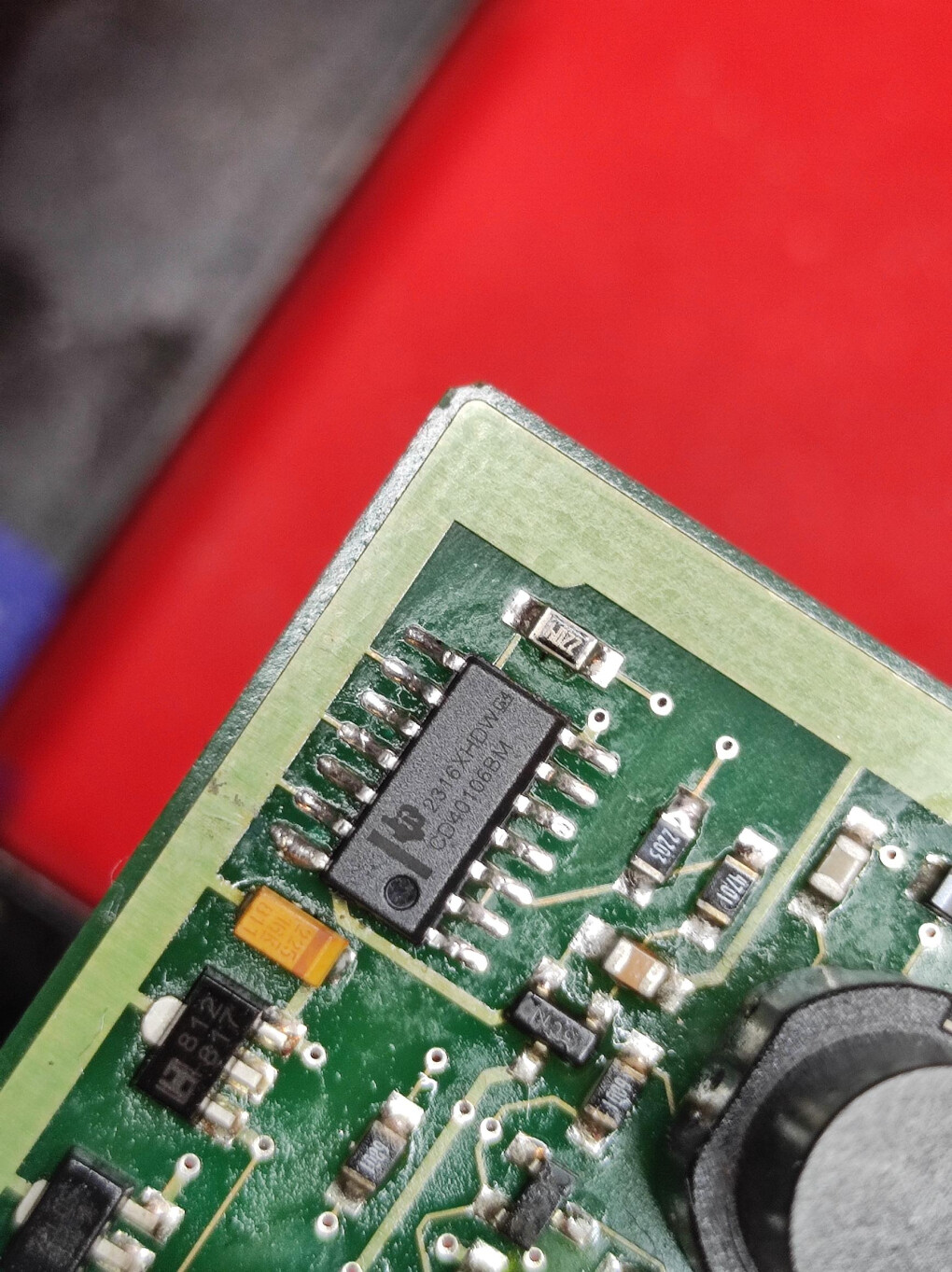

nouvelle puce soudée

1

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 03/08/2023 à 00:18:43 ]

Anonyme

5 Posté le 03/08/2023 à 01:15:25

Beau boulot! bravo! Moi je ne m'essaye même pas aux cms, trop minutieux.

2

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

6 Posté le 29/08/2023 à 15:36:34

Merci Papy !

du coup, après 1h d'utilisation, le 100nf vient de claquer ( et de bruler la nouvelle puce au passage )

on va essayer à 200nf

0

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 29/08/2023 à 15:37:20 ]

sauce

1126

AFicionado·a

Membre depuis 22 ans

7 Posté le 29/08/2023 à 16:05:17

Bonjour,

Ça m'étonnerait que ce soit le condensateur qui fasse cramer la puce.

Tu as mis un condensateur de combien de volts ?
Et quelle tensions as-tu à ses bornes en fonctionnement ?

Je pense que tu as un autre souci.

0

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

8 Posté le 30/08/2023 à 01:11:19

Citation de sauce :

Bonjour,

Ça m'étonnerait que ce soit le condensateur qui fasse cramer la puce.

Tu as mis un condensateur de combien de volts ?
Et quelle tensions as-tu à ses bornes en fonctionnement ?

Je pense que tu as un autre souci.

je n'ai pas la machine entre les mains pour l'instant, le condensateur est un smd boitier1206 de 100nf

0

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 30/08/2023 à 01:19:28 ]

sauce

1126

AFicionado·a

Membre depuis 22 ans

9 Posté le 30/08/2023 à 09:35:29

Et tu as un lien où tu as acheté le condensateur ? Tu connais sa tension de service ?

0

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

10 Posté le 30/08/2023 à 11:30:10

Citation de sauce :

Et tu as un lien où tu as acheté le condensateur ? Tu connais sa tension de service ?

j'avais mis ça : https://fr.aliexpress.com/item/1005004590283919.html?spm=a2g0o.order_list.order_list_main.73.21d65e5bgTqCvm&gatewayAdapt=glo2fra

0

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

sauce

1126

AFicionado·a

Membre depuis 22 ans

11 Posté le 30/08/2023 à 11:48:42

Étrange ils ne donnent pas la tension de service ou alors je n'ai pas vu.

0

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

12 Posté le 30/08/2023 à 18:29:28

Citation de sauce :

Étrange ils ne donnent pas la tension de service ou alors je n'ai pas vu.

je sais que la puce peut supporter jusqu'à 18v, je ne pense pas que le pb vienne de la tension.

( caracteristiques de la puce ici : https://www.ti.com/lit/ds/symlink/cd40106b.pdf?ts=1693406826061&ref_url=https%253A%252F%252Fwww.google.com%252F )

Ou peut-être l'ampérage ? pourtant le client a une alim à 500ma, ce qui n'est pas énorme. Il ne me l'avait pas envoyé, j'en avais une chez moi de 12v non régulee qui delivrait du 15v, j'avais testé 5 bonnes minutes et ça n'avait pas brulé. Alors peut-être aussi que je n'avais pas laissé assez longtemps ?

je pense à un transistor defecteux ou bien de l'alim 12v non régulée du client ( qui devrait donner du 15v ) mais qui donne beaucoup plus

malheureusement je n'ai pas la machine avec le transfo dans les mains, c'est chez le client

si jamais ça revient je tiendrai au courant

0

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 30/08/2023 à 18:35:14 ]

sauce

1126

AFicionado·a

Membre depuis 22 ans

13 Posté le 30/08/2023 à 18:51:35

Ben vu que apparemment le condensateur ET la puce crament ça semble être sur l'alim de la puce vu que c'est le truc en commun entre les deux.

A voir la prochaine en effet...

0

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

14 Posté le 30/08/2023 à 23:49:32

Citation de sauce :

Ben vu que apparemment le condensateur ET la puce crament ça semble être sur l'alim de la puce vu que c'est le truc en commun entre les deux.

A voir la prochaine en effet...

la bonne tension d'alim de la puce dépend du condensateur 100nf, si bien que si ce dernier lâche, le trop plein de tension va aller sur la puce et la cramer

il faudra donc regarder avant le condensateur, c-a-d. le transistor & le mosfet ..je les avais vérifié mais ils n'étaient pas en court circuit, mais un des deux a peut-être un défaut ( du coup )

image ( faite à l'arrache ) du parcours du voltage

0

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 31/08/2023 à 00:00:08 ]

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

15 Posté le 25/09/2023 à 15:46:03

donc en fait, celui qui a la boite à rythme branchait sur un transfo qui donnait du 21v !! la puce ne supportant que du 18v max... forcément ça avait claqué au bout de15 min

sur son transfo, il y avait bien mentionné 12v ( comme c'était un non régulé il devait soi-disant donner du 15v ) mais ça donnait bien 21v après vérification ! comme quoi.. :bravo:

je lui ai re-réparé, rechangé la puce et tout refonctionne nickel avec son nouveau transfo de 15v

je confirme que le 100nf capacitor c'était bien le bon !
