Cable Electrique souple H07 RN-F 3G16 CUIVRE 3x16mm2 et H07 RN-F 3G10 CUIVRE 3x10mm2

Description

Bonjour
Je vends du cable souple grosse section (3 fils) chacune
16mm2 : A la coupe (mini 10m au prix de 8€/ht le mètre )
10mm2 : A la coupe (mini 10m au prix de 6€/ht le mètre )

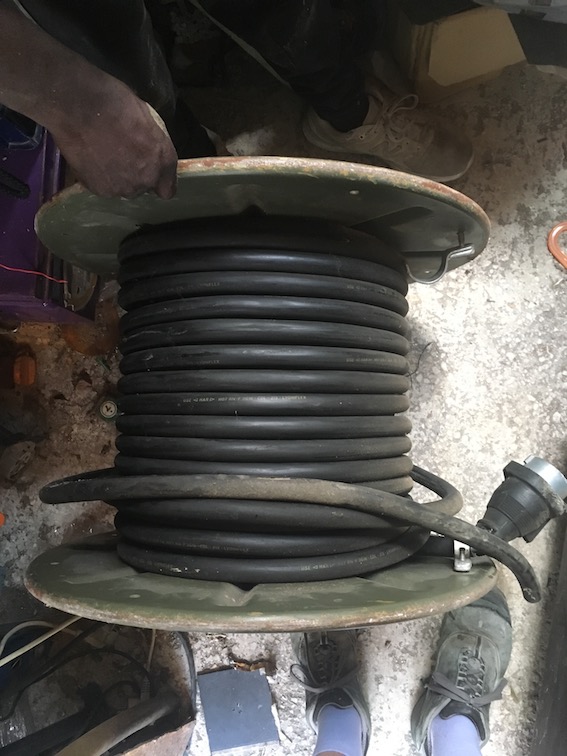

ou au touret (nombreux tourets dispos / achat du lot complet possible)

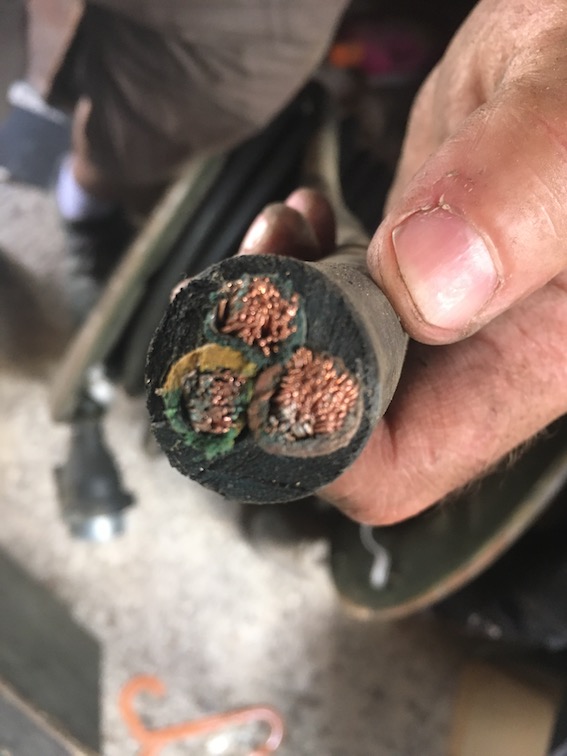

Cable souple AME EN CUIVRE 16mm2 et/ou 10mm2
JE VENDS DU CABLE ELECTRIQUE AU METRE, pas de la ferraille au poids !

câbles souples : gaine caoutchouc néoprène spécial prestations électriques

APPLICATIONS
Alimentation de puissance ou de commande pour armoires et tableaux électriques d'engins mobiles ou de manutention avec fortes contraintes mécaniques.
Branchement de moteurs, de machines de chantiers ou agricoles, dans les ateliers industriels et les équipements scéniques.
Liaisons fixes ou mobiles en zones humides et portuaires, barrages, dans des ambiances froides et industrielles sévères.

INSTALLATION
• Sans protection mécanique complémentaire, en plein air, ces câbles peuvent être installés fixés aux parois ou sur chemins de câbles, tablettes, conduits, passerelles ou autres supports.
• Pour pose enterrée, il faudra prévoir des protections complémentaires :
- gaines, caniveaux, goulottes
- conduits et fourreaux.
(voir recommandations de la norme d'installation NF C 15-100
article 529.5)
• Dans les locaux soumis aux risques d'explosion BE3, ils seront installés avec une protection électrique et mécanique appropriée.
Dans ce cas on réduira les intensités admissibles de 15% (voir recommandations de la norme d'installation NF C 15-100 article 424-8-BE3).

INFORMATIONS COMPLÉMENTAIRES
L'immersion du H07 RN-F est limitée à une période cumulée de
2 mois par an selon norme NF C 15-100 influences externes
indice AD7.
Pour une installation permanente sous l'eau, selon norme NF C
15-100 indice AD8 (submersion) il conviendra d'utiliser soit notre
câble SUBCABLE H07 RN8-F pour ambiances industrielles ou
SUBCABLE ronds ou méplats certifiés WRAS et ACS pour eau
potable et contact alimentaire.

NORME COURTE
NF C 32-102-4 et NF C 32-104.
NORMES
NF C 32-102-4 et NF C 32-104 : câbles souples isolés au
caoutchouc sous gaine épaisse en polychloroprène ou
élastomère synthétique équivalent, de tension assignée au plus
égale à 450 / 750V - partie 4.
CENELEC HD 22.4 - IEC 60245.
Non propagation de la flamme : IEC 60332-1 / VDE 0472-804 /
NF C 32-070 2.1 catégorie C2.
RoHS : directive européenne 2011/65/UE.
Règlementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.


Âme cuivre nu souple, classe 5
Isolation élastomère spécial réticulé (EI4)
Gaine externe polychloroprène ou autre élastomère réticulé
synthétique similaire

Tension de service Uo/U
450 / 750 V AC
L'emploi jusqu'à 1000 V est admis dans le cas des installations fixes protégées (montages sous conduites ou dans les appareils)

Tension d'essai 3000 V AC pendant 5 mn

Plage de température
mobile : de - 25°C à + 60°C
fixe : de - 40°C à + 60°C

Température max. admissible à l'âme
en régime permanent : + 90°C
en régime de court-circuit : + 200°C

Rayon de courbure mobile : 6 x ø / fixe : 4 x ø
Traction statique 15 N/mm² de section cuivre
Traction dynamique 50 N/mm² de section cuivre
Repérage conducteurs couleurs selon HD 308 S2

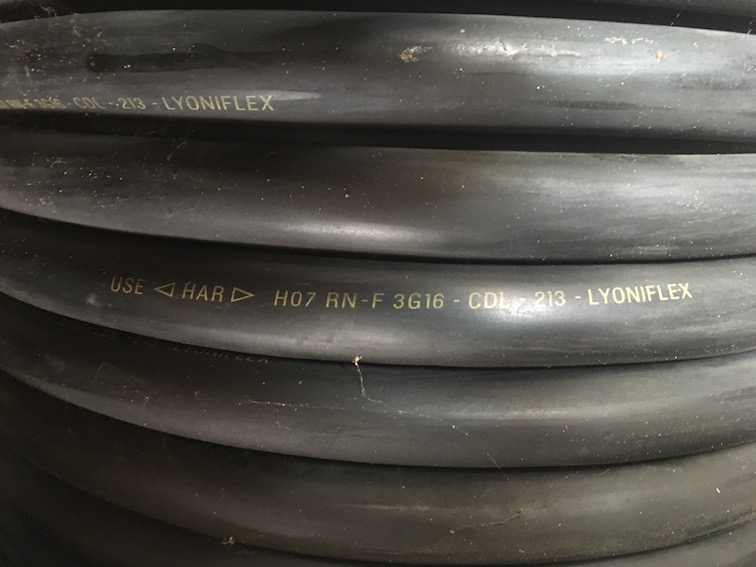

Marquage USE HAR H07 RN-F

Remarques Lorsque la température à la surface de la gaine dépasse 50°C, les câbles doivent être rendus inaccessibles aux personnes et aux animaux.
Si la température de l'âme doit être limitée à 60°C, multiplier par 0,74 les intensités admissibles.
Section 16 mm²
Section complète 3 G 16 mm²
ø gaine externe ap prox. 22 mm
Intensité en régime permanent air libre 30°c 102A

Poids article 1000,000 Kg/Km
Poids cuivre 441,600 kg/km
Masse approx 950 kg/km
