Tutoriel : Sidechain : Kick+Bass

Par DenShi le 29/12/2016 - (Tout public)

Bonjour,

Je n'ai pas trouvé le manuel du DBX-166xs très clair en ce qui concerne les applications sidechain. Le principe est connu et le manuel le décrit très bien, mais m'a semblé confus en ce qui concerne les branchements et les réglages.



Je vais donc décrire ici la technique qui consiste à compresser une basse par un kick, permettant ainsi de réaliser un effet de pompe (ducking) que l'on retrouve souvent dans la musique électronique.





Tout d'abord, repérez l'une des sorties auxiliaires de votre table de mixage. Préviligiez les sorties auxiliaires pre-fader. Sur ma console Allen&Heath ZED14, j'ai choisi l'AUX1.

Connectez l'AUX de votre table de mixage à l'entrée Sidechain de votre DBX-166xs à l'aide d'un câble jack mono (6.35mm). Pas besoin d'un câble stéréo car les sorties auxiliaires sont souvent des sorties mono.



Repérez la voix de votre console correspondant à celle du kick. Sur cette tranche, réglez le niveau de l'auxiliaire dédié au sidechain (AUX1 dans mon cas) au maximum.



Munissez-vous d'un câble Insert, c'est à dire d'un câble dont l'une des extrêmités est un jack stéréo 6.35mm et l'autre une paire de jacks mono 6.35mm. Dans la plupart des cas, ces jacks mono seront sertis de bagues de couleur (rouge/blanche) afin de les différencier plus facilement.

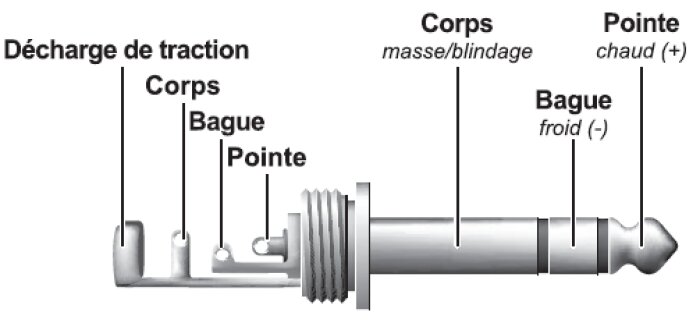

La pointe (également appelée point chaud ou tip) du jack stéréo correspond au signal gauche (left). Le jack mono connecté au tip sera un jack serti d'un anneau de couleur blanche.

La bague (également appelée point froid ou ring) du jack stéréo correspond au signal droit (right). Le jack mono connecté au ring sera un jack serti d'un anneau de couleur rouge.



Repérez la voie de votre console correspondant à la tranche dédiée à la basse. Connectez alors le jack stéréo dans la prise Insert de cette tranche. Connectez ensuite la jack mono blanc (le jack mono connecté au Tip) à l'entrée (Input) du compresseur, puis le jack mono rouge (le jack mono connecté au Ring) à la sortie (Output) du compresseur.



Sur la façade de votre DBX-166xs, appuyez sur le bouton SC-Enable afin d'enclencher l'application sidechain. Un voyant devrait s'allumer.

Reglez le seuil (treshold) au minimum (-40dB), le Ratio au maximum (infini:1), l'attaque et le relachement (release) au minimum. Si tous vos branchements sont bons, lorsque vous lancez votre séquence kick+basse, un effet de pompe excessif devrait se faire entendre. Il ne vous reste plus qu'à ajuster le seuil et le ratio en fonction du type de pompe que vous désirez. Vous pourrez également régler de façon plus minutieuse les paramètres d'attaque et de relachement lorsque le seuil et le ratio seront fixés.



A plus!
