Sujet de la discussion Réparation de l'alimentation
Salut à tous,

je n'ai pas encore rencontré la fameuse panne de l'alimentation de cette console mais j'ai trouvé sur le net le moyen de la réparer facilement soi-même ou par un réparateur de matériel électronique lambda.

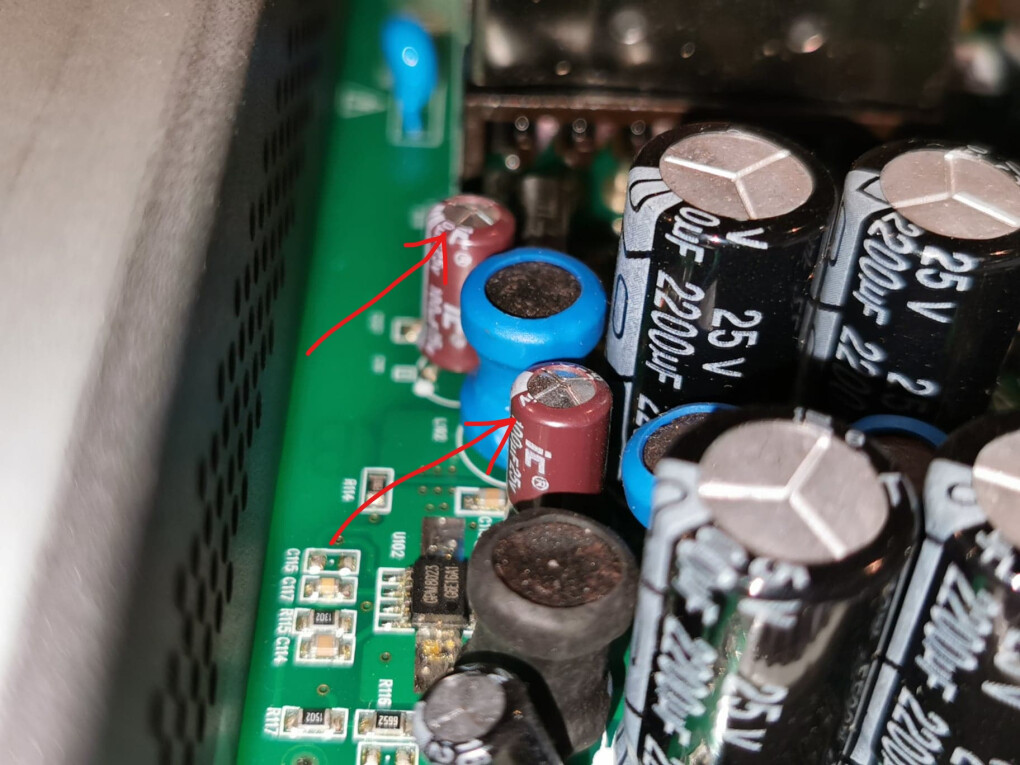

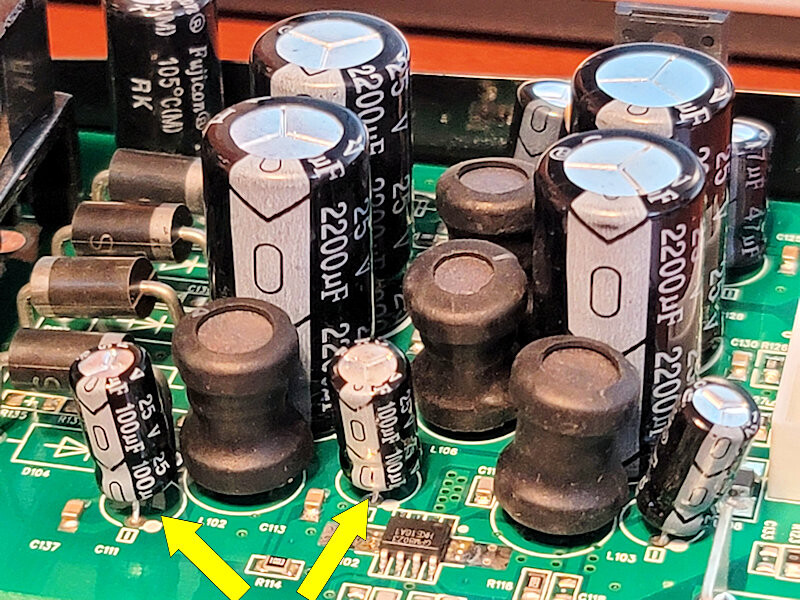

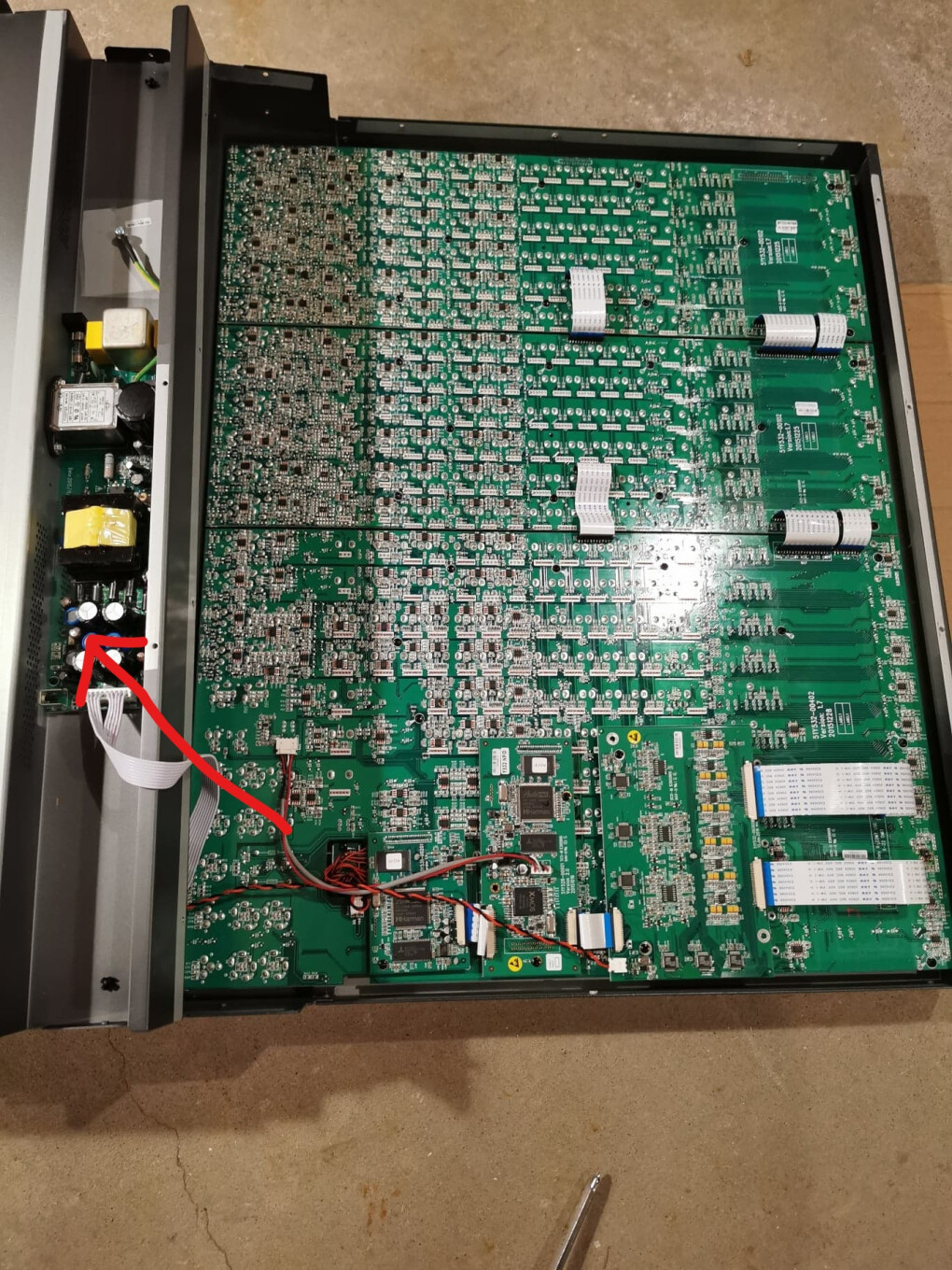

Il s'agit la majorité du temps du remplacement de 2 condensateurs (C111 et C113) sur la carte d'alimentation.


Une bonne âme a même réalisé une vidéo explicative :bravo:



Si ça peut servir :clin:

https://soundcloud.com/enthalpi

Afficher le sujet de la discussion
11
C'est bien la R102 qui était le problème même si effectivement, c'est la R103 la plus proche du condensateur C103 :clin:.

Je n'ai pas pris de photo mais on voit clairement sur mon PCB des traces de chauffe à la place de la R102 et la résistance est elle même décolorée par la chaleur.

https://soundcloud.com/enthalpi

12
Je doute que la R102 soit un problème pour le condensateur, enfin....

J'espère que tu ne l'a pas soudée si près du circuit ? Et idéalement une plus puissante
13
Comme je l'ai indiqué dans mon post, j'ai laissé suffisamment de longueur de borne pour l'écarter au maximum des autres composants et du PCB. Sinon, je n'ai rien inventé, j'ai choppé cette info sur le forum de Harman dans le sujet suivant :clin: : https://proforums.harman.com/soundcraft/discussion/125240/soundcraft-signature-12-mtk-power-supply-down-need-electronic-layout-of-power-supply

Et j'ai mis une 82kOhms 3W en place R102

https://soundcloud.com/enthalpi

14
Je suis pas très calé en électronique, vous attrapez où ces composants ?

J'ai la même chose sur ma console, presque 1 minute à s'allumer et un bruit strident de plus en plus fort jusqu'à l'allumage complet

Je pense en profiter pour aussi changer les condos qui peuvent poser problèmes, elle à quasiment 5 ans d'utilisation intensive déjà et c'est la première fois qu'elle commence à fatiguer, je lui doit bien une petite réparation pour en prendre soin
15
Salut,
Ce sont les symptômes de la deuxième panne décrite dans ce sujet. Je n'ai pas vraiment de site à te conseiller. Tu trouveras facilement un site spécialisé en tapant dans ton moteur de recherche les caractéristiques des composants que tu cherches :clin:
Je ne suis pas du tout expert en soudure/dessoudure mais cette réparation a été très simple à réaliser.

https://soundcloud.com/enthalpi

[ Dernière édition du message le 08/03/2023 à 10:50:36 ]

16
https://www.retroamplis.com/epages/62070367.sf/fr_FR/?ViewObjectPath=%2FShops%2F62070367%2FCategories

https://www.banzaimusic.com/Electronics-c-1664/

https://www.conrad.fr

https://fr.farnell.com/?_ga=2.242984002.1981238314.1604086593-1016414223.1604086593
17
Hé bonsoir !

J'ai donc changer ma résistance sur l'alim en passant de l'ancienne (qui commençait à être bien cuite) à une 82kohm 3W

Seulement voilà : Au moment de rebrancher pour test, elle met toujours autant de temps à s'allumer, même symptôme, un bzzzzz de plus en plus fort jusqu'à l'allumage de la console

Est-ce que j'ai mal fait une étape ? J'ai pourtant juste dessouder l'ancienne pour mettre la nouvelle...

Merci des infos !
18
Même problème qu'avant, donc ce n'était pas que cette résistance.
As-tu remplacé les condensateurs , je n'ai pas tout relu mais il me semble que ça pouvait aussi en être la cause

À toi de confirmer en relisant
19
Salut,
Le remplacement de la résistance ne sert qu'à l'éloigner du condensateur au voisinage qui chauffe trop du fait de cette proximité.
Change le condensateur également et ta table s'allumera sans problème.
Tiens nous informés 😉

https://soundcloud.com/enthalpi

[ Dernière édition du message le 02/05/2023 à 06:16:19 ]

20

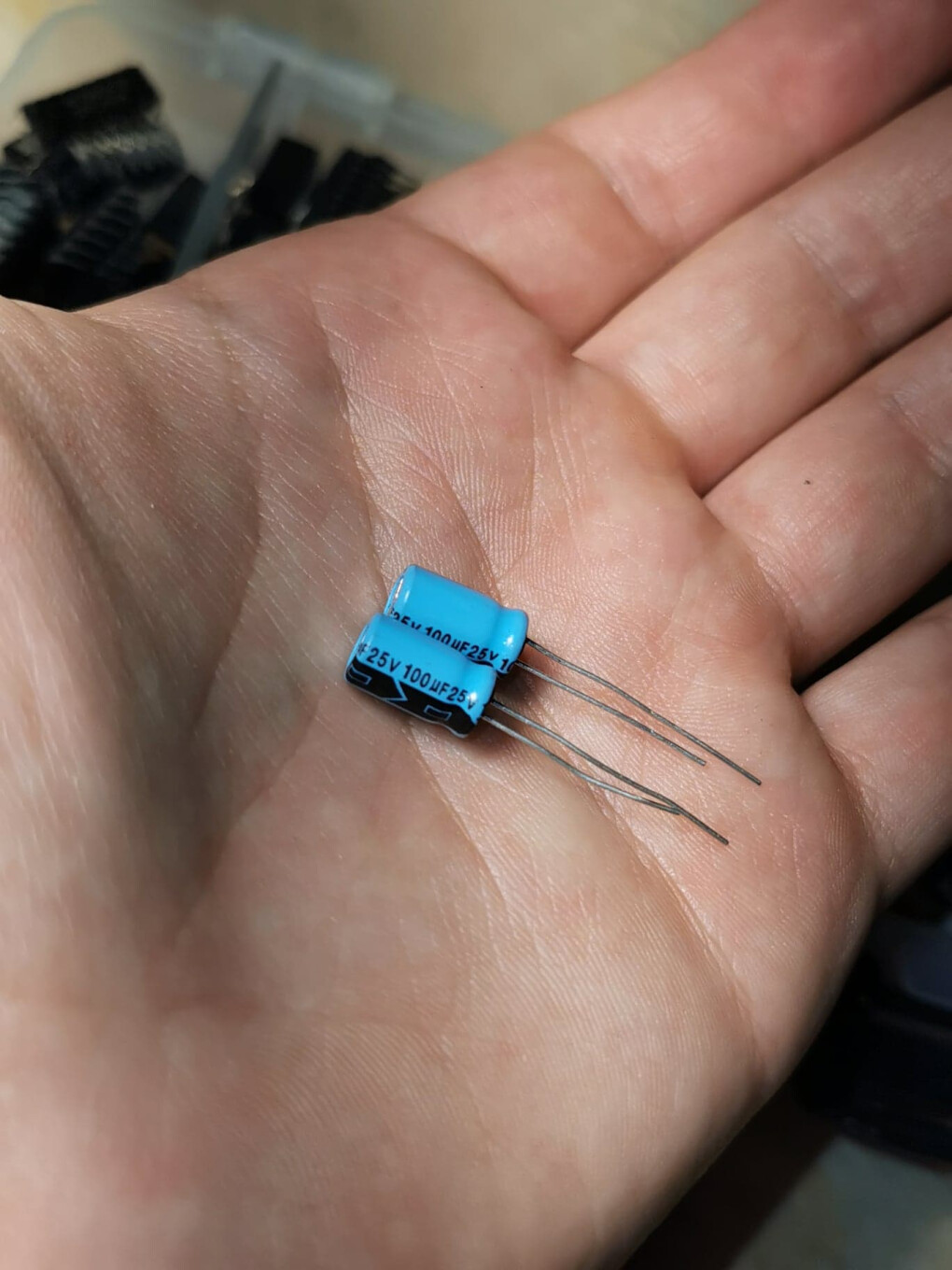

Autant pour moi, j'avais réparer la cause mais pas la conséquence, j'ai changer le condos et j'ai même repris du stock au cas où, démarre au quart de tour, nickel !

Merci l'équipe pour vos infos ! Je fait tourner à beaucoup de détenteurs de cette console !
