aide demandée Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)

  • 4 731 réponses
  • 200 participants
  • 475 045 vues
  • 297 followers
Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)#1
Une TS pour 30€, ça vous intéresse?
une big muff pour 25€, aussi?
une fuzz pour 25€, aussi?
un chorus pour 30€, aussi?
...

et le tout "top qualité". :P:

non vous ne rêvez pas, c'est tout à fait possible, il n'y a pas d'arnaque:

on parle en fait de DIY (comprenez Do It Yourself)

c'est très intéressant niveau prix ( vous l'aurez compris ;) ) et pas forcément très difficile, particulièrement pour les overdrives et les fuzz qui sont des circuits assez simples.

I) le montage

même si avoir des compétences en électronique aide, ce n'est pas nécessaire, il suffit juste de connaître quelques bases:

-reconnaître un symbole sur un schéma
-savoir souder
-savoir éventuellement se servir d'un ohmmètre

de nombreux sites internet vous donnerons des conseils amplement suffisants

en voici un fait par un AFien qui très complet (presque trop)

une petite FAQ sur les question généralement posé par un débutant

vous trouverez un tutoriel sur la soudure ici

les symboles des composants ici

II) Où trouver les schémas?

rien de plus facile, le mot magique dans google est "schematic", accompagné le de "pedal" si vous voulez avoir une liste de schémas ou directement du nom de la pédale que vous voulez construire.

voici une liste assez complète de schémas

http://www.schematicheaven.com/effects.htm

III) Où trouver les composants?

vous pouvez aussi commander sur des site d'électronique généraliste

www.selectronic.fr

www.conrad.fr

www.gotronic.fr

www.electronique-diffusion.fr

mais vous aurez du mal à trouvez certains composants comme les footswitchs

il y a aussi des sites spécialisés comme:

https://www.musikding.de/index.php?language=en

www.tube-town.de

http://www.banzaieffects.com

http://www.generalguitargadgets.com/

en général ceux sont des sites étrangers et des petites structures donc parfois c'est un peu lent.

enfin si vous voulez vous faire une idée de telle ou telle pédale allez faire un tour ici, il y a plus de 500 samples de pédales

en résumé, vous pouvez faire de grosses économies pour pas beaucoup d'efforts, si vous avez quelques doutes au début, vous pouvez aussi monter les kits que proposent certains de ses sites.

si vous avez des projets, des réalisations à montrer, des conseils ou des questions, c'est ici.



:8)

feel no shame of what you are - https://fr.audiofanzine.com/combo-guitare/peavey/Bandit-112/petites-annonces/t.2,i.266277.html


signaler
Afficher le sujet de la discussion
#3401
Citation de léninox :
Si je mets pas la 100nf ça marche quand même ?


Ah si, obligé le condensateur, il sert à bloquer le courant continu qui ne manquerais pas de remonter dans la guitare au risque de détruire les composants et/ou les micros !

Il faut faire ce qu'on a envie quand on en a envie

signaler
#3402
Oui, le condensateur est indispensable, sinon ton ampli risque de ramasser...
signaler
#3403
Autre possibilité, se fabriquer une test box du genre ça https://tagboardeffects.blogspot.fr/2014/09/test-box-20.html

Vraiment très pratique pour tester les circuits avants de les mettre en boîte, perso je me suis fait la même avec la sound probe intégrée mais sans le voltage doubler.
signaler
#3404
je pense que ça vient des trimpots, j'arrive pas à atteindre les valeurs, je suis le signal avec le probe à un moment y a plus rien, j'ai bidouillé les trims, ç’a une incidence mais j’arrive pas jusqu'à la sortie. il faut que note

rien

signaler
#3405

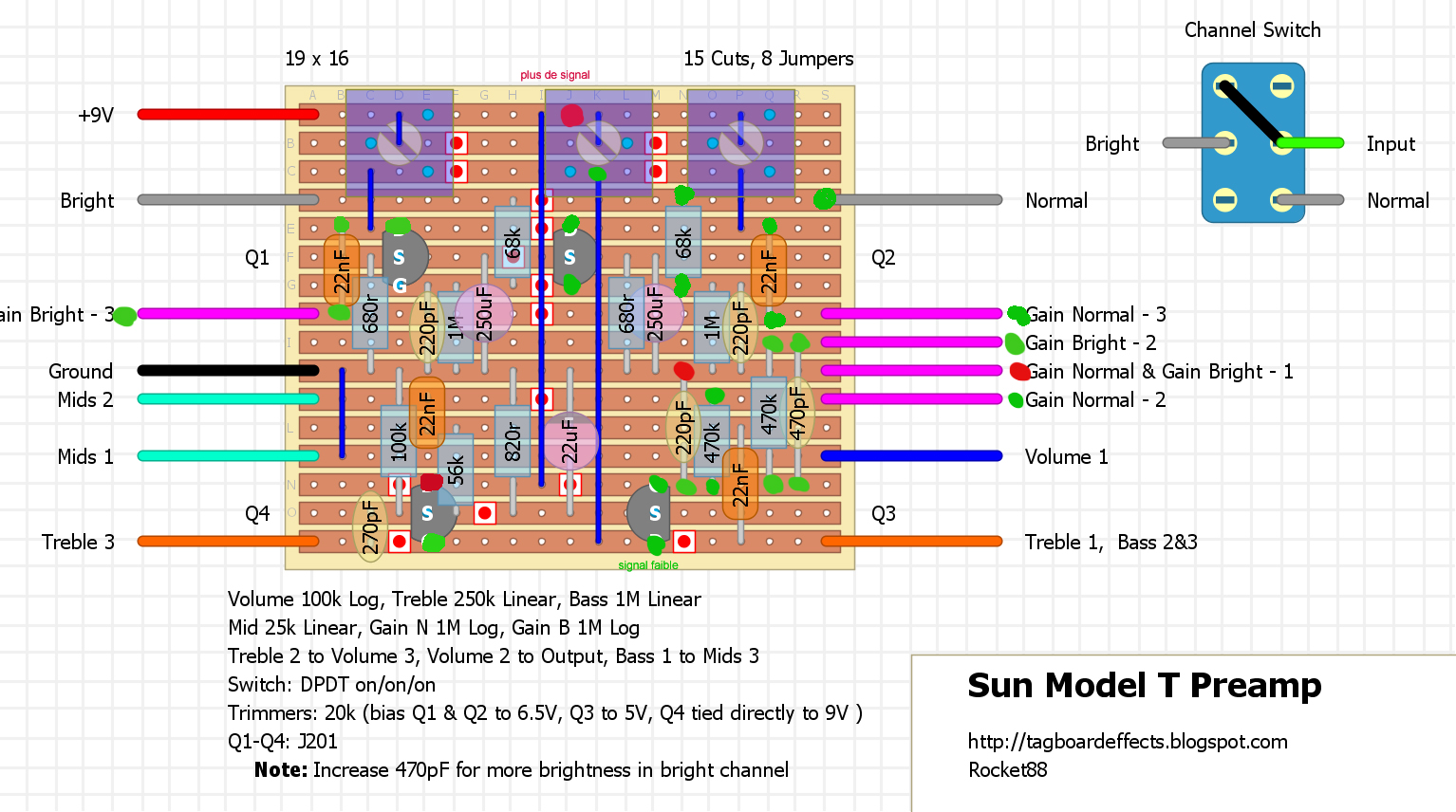

voilà ce que ça donne, canal normal, en vert du son, en rouge pas de son
image.php

rien

signaler
#3406
Ça peut tout aussi bien être le dernier transistor...

Question stupide, as tu vérifé qu'il était dans le bon sens?

Revérifié l'emplacement des composants dans cette région là?

As tu bien passé un coup de cutter ou de scie à métaux dans les rainures de la plaque afin d'écarter la possibilité de ponts court circuits?


Y a t il du son sur la patte du milieu du transistor ? C'est celle qui est ensuite dirigée vers le trebble 1 qui va à l'output.

Le top c'est de reporter tes mesures avec la sonde sur le schéma électronique, c'est ce qui est le plus clair pour trouver ce qui ne va pas.
signaler
#3407
la plaquette, c'est bon, tout est à sa place, dans le bon sens.

cutter ok, vérifié à la loupe.

Citation :
Y a t il du son sur la patte du milieu du transistor ? C'est celle qui est ensuite dirigée vers le trebble 1 qui va à l'output.

c'est ce qui passe par la 56k et le 22nf ?

je vais vérifier.

rien

signaler
#3408
Oui c'est ça.

En tout cas c'est normal que tu n'aies pas de son sur la rangée de "gain normal/bright-1" vu que c'est relié à la masse (ground)
signaler
#3409
As tu une tension au point rouge en bas à gauche sur letransistor? Est ce que ton trim te permet de régler une tension à 4.5v?

Édit : Oups c'est pas ça... Ton transistor doit recevoir directement du 9v.

Des pédales DIY...

Des Compos...





signaler
#3410
j'ai arrêté de chercher hier soir je commençais à avoir la tête farcie.

Juste pour Régis, y a pas de son sur la patte du milieu du transistor (source), ni au drain d'ailleurs.

rien

signaler
#3411
As tu essayé d'échanger les transistors afin d'être sûr que tu n'en a pas un de défectueux?

Sinon comme le dit Lexall tu peux mesurer la tension entre la masse et les différentes pattes du transistor, ça donne des indications.

Pour essayer de détecter une mauvaise soudure teste la continuité entre tes composants dans la région incriminée.

C'est souvent décourageant quand ça arrive ce type de problème mais en général on finit par trouver... Et la plupart du temps c'est une bête erreur :) Bon courage !

signaler
#3412
Je vais faire cela échanger les transistors, voir les retourner.

Un pote me disait que pour ce genre de composants, il en commandait plusieurs en cas de pièces défectueuses. il faut que je me trouve du temps.

rien

signaler
#3413
oui d'autant plus que les j201 (si c'est bien ce que tu as pris) ne sont plus produits depuis pas mal de temps et j'ai entendu dire que certains en vendent qui fonctionnent pas terrible (hors spec)
signaler
#3414
Tu peux obtenir des résultats sonores bien différent avec les j201. Le mieux c'est de réaliser un testeur de transistor et de les mesurer.
J'utilise celui là
s!Akd2PFC5DKTQgpQduQ9BPtmEaHoqxg

Des pédales DIY...

Des Compos...





signaler
#3415

Mon lien est mort en voici un autre :



JFET

Des pédales DIY...

Des Compos...





signaler
#3416
Bon, j'ai fait tourner les j201 (il y en a 4), j'ai eu du son sur le canal normal ( pas super fort), j'ai rechangé de place au jfet pour voir sur le bright mais c'était pas concluant.

J'ai beaucoup de baisse après certain composants (des résistances) c'est normal ?

Sur les 3 trimmers, il n'y a que le premier que je peux régler à la valeur indiquée (6.5v) les 2 autres ne dépasse pas 1.5 environ.

En résumé, je pense que les jfet c'est de la daube et j'ai de gros doute sur les trimmers.

LeXall > c'est quoi ua sur ton schéma ?

rien

signaler
#3417
UA c'est un voltmètre standard.

Des pédales DIY...

Des Compos...





signaler
#3418
oki, thank you

rien

signaler
#3419
J'ai oublié de préciser. Place ton multi sur une tension de plus 9v, le résultat obtenu c'est le Vgs(off) du transistor, connecte une pile 9v ou un transfo, si la valeur au multimètres est supérieure à 1.0v alors ton j201 ne sera pas efficace. Moins de gain. Je me sert de cette mesure pour les triés.

Des pédales DIY...

Des Compos...





signaler
#3420
Citation de léninox :
Bon, j'ai fait tourner les j201 (il y en a 4), j'ai eu du son sur le canal normal ( pas super fort), j'ai rechangé de place au jfet pour voir sur le bright mais c'était pas concluant.

J'ai beaucoup de baisse après certain composants (des résistances) c'est normal ?

Sur les 3 trimmers, il n'y a que le premier que je peux régler à la valeur indiquée (6.5v) les 2 autres ne dépasse pas 1.5 environ.

En résumé, je pense que les jfet c'est de la daube et j'ai de gros doute sur les trimmers.

LeXall > c'est quoi ua sur ton schéma ?


Si tu n'arrives pas à avoir la bonne tension aux bornes des j201, c'est normal qu'ils ne fonctionnent pas correctement. Il doit y avoir un soucis sur le chemin de l'alimentation ou tes trim sont défectueux (mais ça c'est pas courant quand même...) (tu peux mesurer leur résistance au multimètre)
signaler
#3421
Je vais reprendre tout ça ;)

J'ai reçu le 3pdt qui me manquait pour le phaser, je vais changer de projet quelques temps, puis je ferai le bilan.

En plus j'ai besoin du 100 nf de la sonde probe pour le smallstone.

Là où j'habite c'est la galère pour trouver des composants, quand on a besoin juste de quelque trucs, on a pas envie de larguer 7€ de frais de port.

rien

signaler
#3422
Passe par tayda pour les petites commandes, les frais de port sont calculés en fonction de la quantité. Il faut commander pour un minimum de 5 dollars. De plus, chaque moi il y a des réduc de 15% sur la totalité de ta commande. Les bons de réduc sont sur leur page Facebook.

Des pédales DIY...

Des Compos...





signaler
#3423
C'est aux stètss ! tu t'en tire à combien de frais de port pour une petite commande ? et pis les délais ?

Je vais étudier ça, je vais voir également si banzai fait quelque chose d'intéressant. Ils m'avaient renvoyer un potard juste parce qu'il manquait un écrou.

En tout cas merci braz

rien

signaler
#3424
Suis bien d'accord avec toi LeXall, Tayda c'est vraiment pas cher et ça marche nickel, par contre j'éviterai les j201 chez eux, j'ai lu sur le forum de tagboardfx qu'ils étaient faiblard...

Il y a aussi Musikding qui pour de très petites commandes peut faire le port à 2,90€ il me semble.
signaler
#3425
Les délais sont très court, moins de dix jours après expédition. Ils sont basés en Thaïlande et les frais de port sont ridicules. Avec numéro de suivi et remise contre signature.
