aide demandée Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)

  • 4 731 réponses
  • 200 participants
  • 469 036 vues
  • 297 followers
Sujet de la discussion Bon plan pour faire grossir son pedalboard sans faire souffrir son porte-feuilles (DIY inside)
Une TS pour 30€, ça vous intéresse?
une big muff pour 25€, aussi?
une fuzz pour 25€, aussi?
un chorus pour 30€, aussi?
...

et le tout "top qualité". :P:

non vous ne rêvez pas, c'est tout à fait possible, il n'y a pas d'arnaque:

on parle en fait de DIY (comprenez Do It Yourself)

c'est très intéressant niveau prix ( vous l'aurez compris ;) ) et pas forcément très difficile, particulièrement pour les overdrives et les fuzz qui sont des circuits assez simples.

I) le montage

même si avoir des compétences en électronique aide, ce n'est pas nécessaire, il suffit juste de connaître quelques bases:

-reconnaître un symbole sur un schéma
-savoir souder
-savoir éventuellement se servir d'un ohmmètre

de nombreux sites internet vous donnerons des conseils amplement suffisants

en voici un fait par un AFien qui très complet (presque trop)

une petite FAQ sur les question généralement posé par un débutant

vous trouverez un tutoriel sur la soudure ici

les symboles des composants ici

II) Où trouver les schémas?

rien de plus facile, le mot magique dans google est "schematic", accompagné le de "pedal" si vous voulez avoir une liste de schémas ou directement du nom de la pédale que vous voulez construire.

voici une liste assez complète de schémas

http://www.schematicheaven.com/effects.htm

III) Où trouver les composants?

vous pouvez aussi commander sur des site d'électronique généraliste

www.selectronic.fr

www.conrad.fr

www.gotronic.fr

www.electronique-diffusion.fr

mais vous aurez du mal à trouvez certains composants comme les footswitchs

il y a aussi des sites spécialisés comme:

https://www.musikding.de/index.php?language=en

www.tube-town.de

http://www.banzaieffects.com

http://www.generalguitargadgets.com/

en général ceux sont des sites étrangers et des petites structures donc parfois c'est un peu lent.

enfin si vous voulez vous faire une idée de telle ou telle pédale allez faire un tour ici, il y a plus de 500 samples de pédales

en résumé, vous pouvez faire de grosses économies pour pas beaucoup d'efforts, si vous avez quelques doutes au début, vous pouvez aussi monter les kits que proposent certains de ses sites.

si vous avez des projets, des réalisations à montrer, des conseils ou des questions, c'est ici.



:8)

feel no shame of what you are - https://fr.audiofanzine.com/combo-guitare/peavey/Bandit-112/petites-annonces/t.2,i.266277.html


Afficher le sujet de la discussion
2176
:bravo:
2177
salut à tous,

je me lance dans mon premier DIY avec un tremolo (puls de chez musikding).
question toute bete, comment maintenez vous le circuit imprimé à l'intérieur du boitier pour éviter qu'il vienne toucher le boitier métallique au niveau des pistes ?

merci.:D:
2178
Je l'insère dans une petite poche qui contenait les composants. Entre 2 vieilles cartes de visite.
En ayant pris soin au préalable de faire partir les fils soudés au pcb, du même côté.

Jusque là ça fonctionne.

Un esprit sein dans un... cornichon ?

Le tout venant a été piraté par les mômes, on se risque sur le bizarre : https://soundcloud.com/gojats

2179
J'ai utilisé la technique de la poche plastique, mais bon, ca fait un peu bancal...

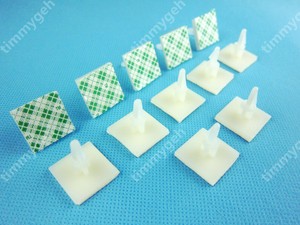

L’idéal reste le support pour PCB:


https://www.ebay.com/itm/like/301532646278?lpid=82&chn=ps

2180
j'ai justement reçu 2 de ces supports dans le kit.
mais pour les utiliser, il me semble qu'il faut percer le circuit imprimé pour pour le cliper sur ces plots ?
le problème est qu'il n'y a vraiment pas de place pour le moindre perçage sur le PCB :(
2181
Les PCB tiennent par les ports Jack et alimentation, non?
2182
Citation de Unlucky :
Les PCB tiennent par les ports Jack et alimentation, non?

non car les jacks et alimentations sont déportés et reliés par fils élec au PCB.
2183
Citation :
j'ai justement reçu 2 de ces supports dans le kit.
mais pour les utiliser, il me semble qu'il faut percer le circuit imprimé pour pour le cliper sur ces plots ?
le problème est qu'il n'y a vraiment pas de place pour le moindre perçage sur le PCB :(


Je pensais que ces PCB venaient pré-percés... sinon, une astuce que j'utilise parfois, c'est de couper le haut de ces plots pour avoir une surface plate et d'y mettre un point de super-glue, une fois que je suis sur que le circuit marche bien, je le colle sur les plots.
2184
Tu verses un litre de goop et tu fermes le boitier en force, plus rien ne bouge!
2185
Tu peux simplement isoler le cul du boitier et des pots avec du scotch.

Avertissement: ce message peut contenir des arachides.

2186
J'avais jamais pensé : à la mousse PU beuh.gif

Sinon en fonction de la place dispo, les standoffs pour faire propre ou la pochette pour composants. Généralement je la double par sécurité.

S*ck my duck !

Mes ventes...

2187
Les kits musikding que j'ai eu avaient toujours des trous prévus pour....

Sinon, tu peux aussi juste isoler au scotch d'électricen les parties qui peuvent faire court circuit.... (Potards etc...)
Et/ou coincer le circuit avec les fils qui trainent :)
2188
je vzis tenter un point de colle chaude entre les côtés du PCB et le boitier.
a voir ;)
2189
Petite question: vous connaissez un site avec les patrons (je vois pas d'autre mot) à imprimer pour faire des transfert (et que la pédale ressemble à quelque chose)...

Même un truc pour designer sa propre pédale, je suis preneur (style drag and drop)...

Je sais pas si je suis clair, mais je voudrais éviter d'avoir une pédale grise avec un bout de marqueur dessus pour indiquer ce que c'est et je suis pas très bon peintre...
2190
Euh... Photoshop et illustrator sont mes 2 partenaires pour cette étape, perso...;)

"Et puis quoi, qu'importe la culture ? Quand il a écrit Hamlet, Molière avait-il lu Rostand ? Non."

[ Dernière édition du message le 21/04/2015 à 12:17:41 ]

2191
Tiens justement je viens de monter le tremolo musikding, et je suis face à un probleme, j'ai du son qui passe, le trim de gain fonctionne, donc l'étage amplification à priori est bon, mais mon tremolo tremole pas un caramel!

Livingroom Studio - Multi services pour le musicien



Viens écouter mes nouveaux morceaux!

2192
Si c'est pas l'étage amplification, ça doit être l'étage qui trémole http://forum.telecharger.01net.com/forum/static/images/perso/spamafote.gif

S*ck my duck !

Mes ventes...

2193
Merci merci :)

Livingroom Studio - Multi services pour le musicien



Viens écouter mes nouveaux morceaux!

2194
Citation de No :
Si c'est pas l'étage amplification, ça doit être l'étage qui trémole http://forum.telecharger.01net.com/forum/static/images/perso/spamafote.gif

Ça, c'est du service débug ou je m'y connais pas !:bravo:

"Et puis quoi, qu'importe la culture ? Quand il a écrit Hamlet, Molière avait-il lu Rostand ? Non."

2195
Je m'en méfierais si j'étais toi, vu la gratuité ! :oops2:
2196
Moi désolé, mais pour la trémole, je ne pourrai pas vous aider. :oops2:

... AF ON, NO Audio out...

2197
x
Hors sujet :
Citation de purplebash :
Moi désolé, mais pour la trémole, je ne pourrai pas vous aider. :oops2:

Sous entendu : "pour la très dure, je me place là !"icon_facepalm.gificon_facepalm.gif

"Et puis quoi, qu'importe la culture ? Quand il a écrit Hamlet, Molière avait-il lu Rostand ? Non."

[ Dernière édition du message le 25/04/2015 à 20:51:44 ]

2198
Du coup je suis pas plus avancé :)

Livingroom Studio - Multi services pour le musicien



Viens écouter mes nouveaux morceaux!

2199
C'est pourtant un circuit assez simple. Tu as bien vérifié le sens de montage des ICs, condos, diodes et de l'optocoupler ? Une simple inversion pourrait l'empêcher de fonctionner.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

2200
Citation de W-Addict :
Je m'en méfierais si j'étais toi, vu la gratuité ! :oops2:

C'est vrai que je ne facture pas assez cher avec du recul... ;)

S*ck my duck !

Mes ventes...
