souci préampli Shadow Five-Plus

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

30 Septembre 2024 à 19:14 (modifié le 29 Octobre 2024 à 17:31)

#1

Salut à tous ! qui sait par quoi je pourrais remplacer le préampli (Shadow Five-Plus) sur ma Lag acoustique nylon ?
Mon souci viendrai de la sortie Out du préamp ,? quand j'y passe un mini jack la diode verte s'allume au passage , mais au passage seulement , donc en position normal, enfoncé , je n'ai rien : ni diode ,ni son

J'ai fait le test avec un autre mini jack c'est pareil , comme le préamp est moulé , je pense être obligé de le changer ...
quelqu'un pourrait il me conseiller svp ?
Merci d'avance !
François

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

29 Octobre 2024 à 17:41

#2

alors ...à défaut d'aide pour l'instant ,je continues tout seul

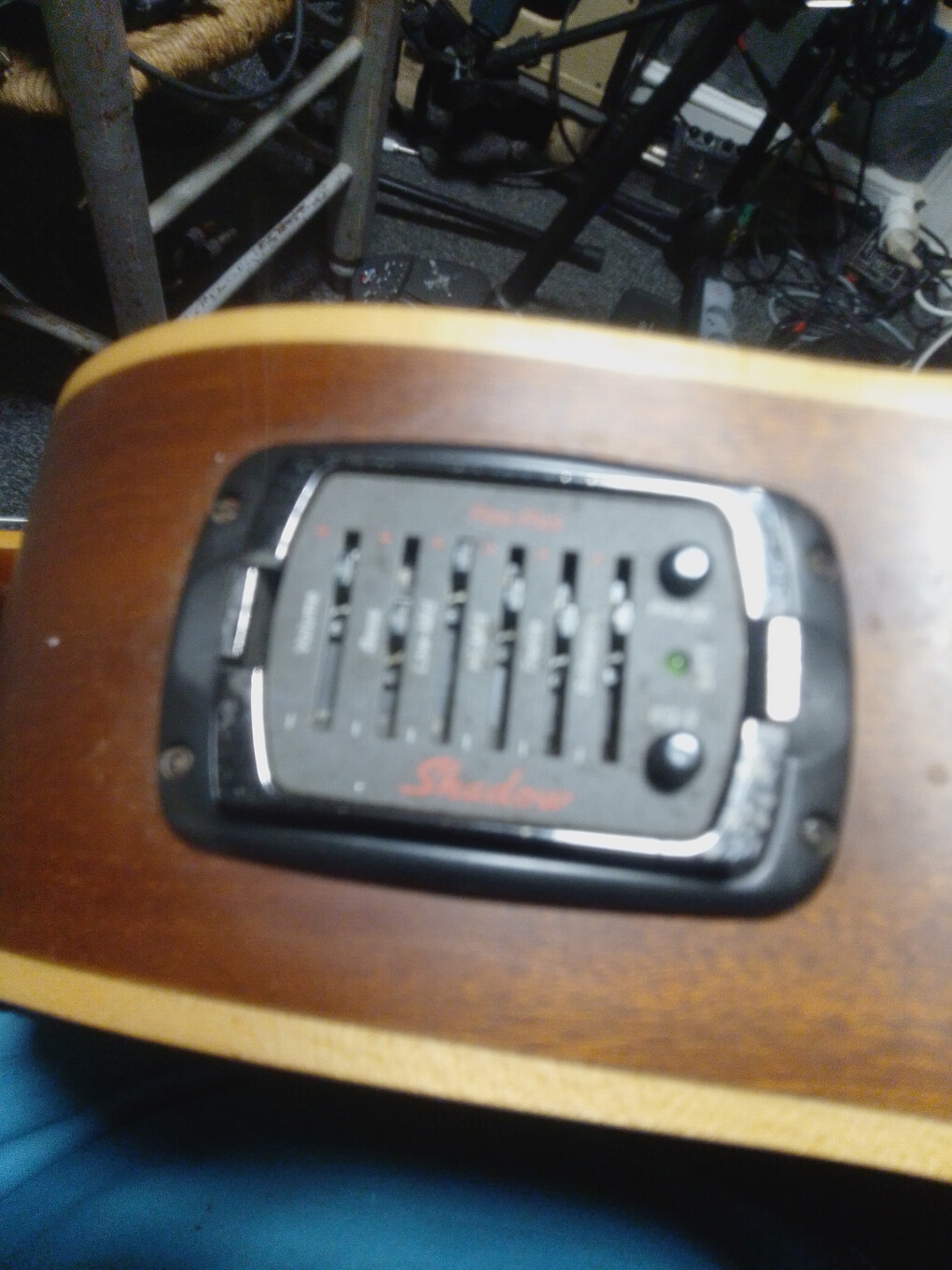

j'ai pu démonter le préampli Shadow Five Plus (photo 1) de ma Lag électro-nylon 4 saison autumn , modèle Jumbo j'en suis vraiment fan ^^ fabriqué à Bédarieux pas loin de chez moi , avant que la fabrique soit délocalisée :((

bref ...
Pour le démontage j'ai aperçu 4 minuscules vis , j'ai regardé à la loupes les soudures connectiques , nickel , pas de trace de chauffe non plus ...
ce qui m'intrigue est que normalement, il devrait y avoir une diode d'allumée quand le tout petit jack venant du micro sillet entre dans le préampli non ?^^
sinon j'ai toujours le voyant vert qui s'allume brièvement quand le jack out rentre
bien sur j'ai essayé d'autres piles>_je me demande si la prise femelle n'est pas désoudée

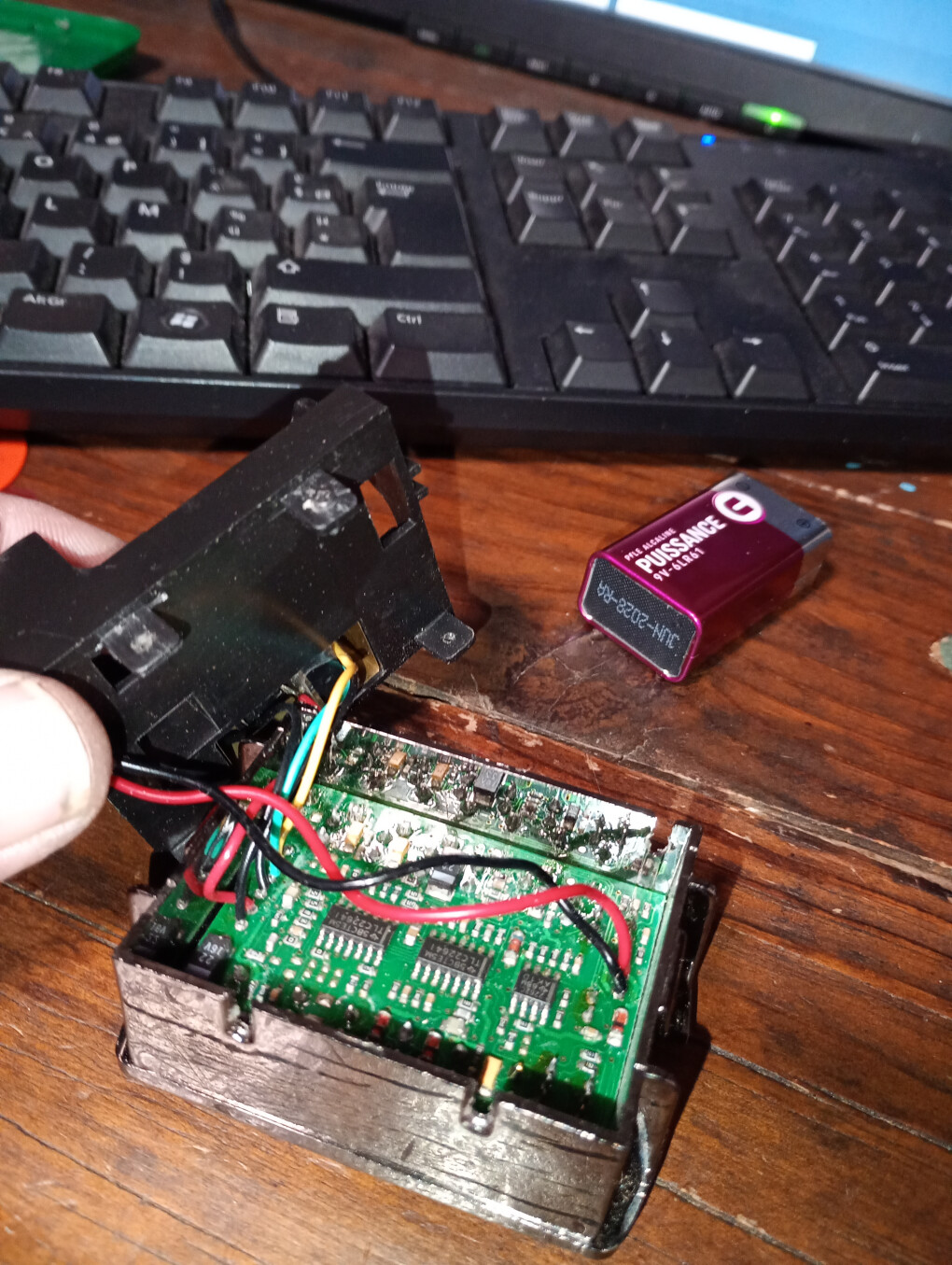

Finalement j'ai pu suivre les 2 jacks allant au préampli (photo 2)
-le 1er tout petit viens du micro sillet et va au IN du préamp

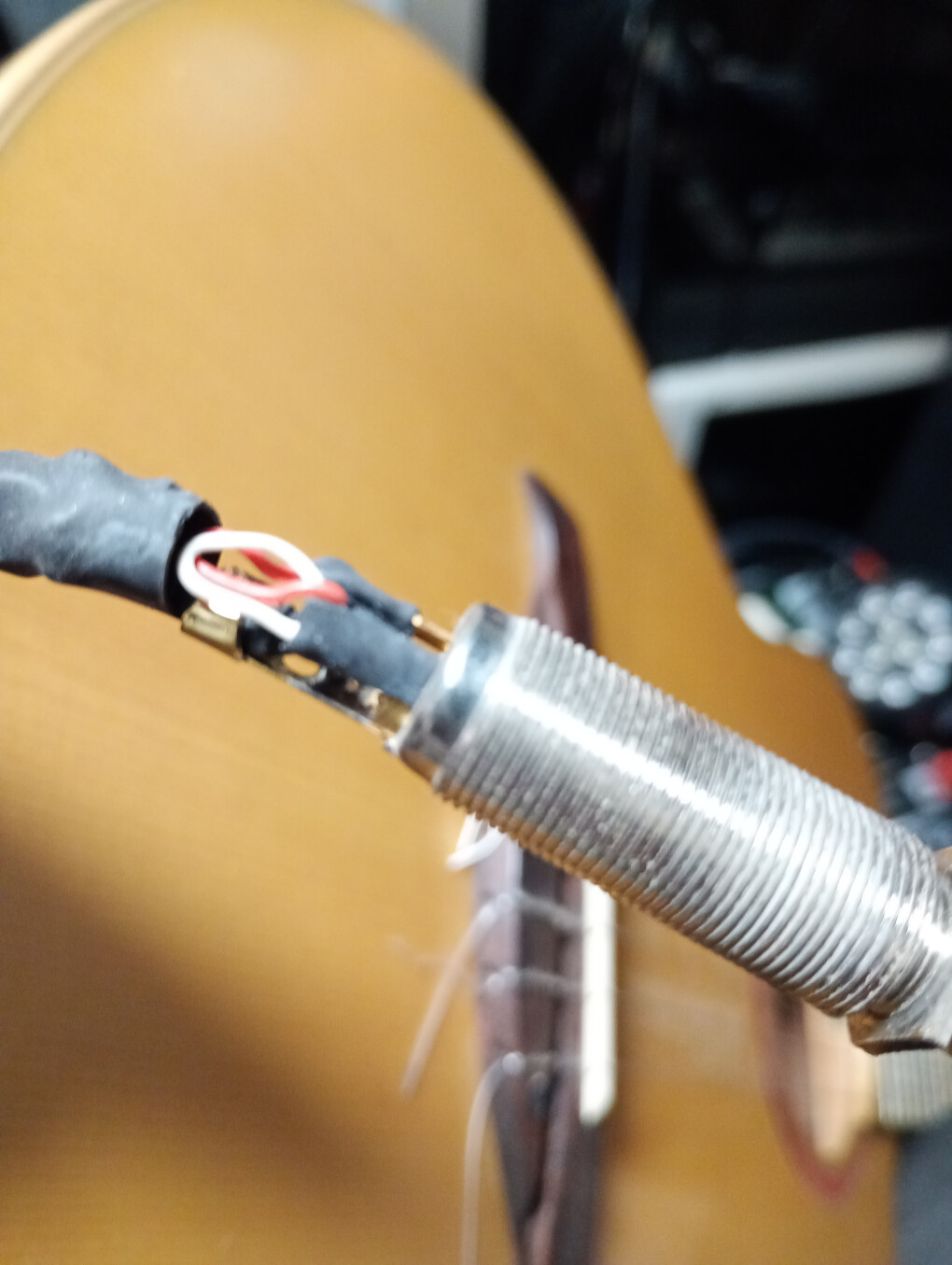

-le 2ème viens du jack femelle de la guitare est va en OUT du préamp (photo 3)

Tout à l'air normal ...
1/Que puis je faire d'autres ???
2/Qui saurait un modèle qui pourrait remplacer "idéalement" celui d'origine ???

mok683

3

Nouvel·le AFfilié·e

Membre depuis 21 ans

08 Décembre 2024 à 20:50

#3

Salut ,

J'ai le même soucis et le même preamp , mais il se démonte (le bas par 4 petites vis sur le coté separent le boitier pile et la carte ). Le mien avait des fils dessoudés de la carte mais je ne sais plus très bien lequel va où , une photo du tien ouvert m'aiderait beaucoup. Il n'est pas moulé en fait , tu peux enlever le haut comme ceci:
- la face avant ( celle que tu vois avec les eq vol etc...) est une feuille de plastique collée , en dessous il y plusieurs vis pour tenir la carte pcb , perso j'ai fait avec mediator 0.70 et alcool et ç'est venu , avec patience....

Le tien a peut-être le meme probléme de fils dessoudés, pense à la photo si tu l'as encore

Bonne soirée

Vibraphonik

3243

Squatteur·euse d’AF

Membre depuis 9 ans

09 Décembre 2024 à 17:46

#4

Et sinon, ça ne pourrait pas venir de la prise jack femelle ?
Il doit y avoir une patte (R du jack femelle TRS) qui ferme le contact avec la masse quand on branche le jack, ce qui permet d'alimenter le préampli. Si c'est un peu tordu, le contact se fait quand tu insères le jack (la led verte s'allume) mais pas quand il est complètement en place.

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

07 Janvier 2025 à 19:52

#5

salut à vous ! meilleurs voeux et pleins de bonne musique cette année aussi
J'ai du laissé ma Lag qq temps de coté pour son préamp, mais je vais tenter de suivre les conseils de
mock683 et de vibraphonik
mock683 : j'ai bien pu démonter comme tu me l'as indiqué mais tout à l'air en ordre je mets une photo en te remerciant !!!

je vais tenter de démonter la prise femelle comme préconise Vibraphonik

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

07 Janvier 2025 à 20:46

#6

salut à vous ! meilleurs voeux et pleins de bonne musique cette année aussi
J'ai du laissé ma Lag qq temps de coté pour son préamp, mais je vais tenter de suivre les conseils de
mock683 et de vibraphonik
mock683 : j'ai bien pu démonter comme tu me l'as indiqué mais tout à l'air en ordre je mets une photo en te remerciant !!!

je vais tenter de démonter la prise femelle comme préconise Vibraphonik

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

07 Janvier 2025 à 20:55

#7

démontage de la prise femelle

A mon humble avis tout est ok aussi sur la prise femelle au niveau soudure en tout cas ! je ne peut voir a l'interieur de la femelle (passez moi l'expression...) qui mesure 5 centimêtres mais en y insérant un jack le contact à l'air vraiment bon !(D'ailleurs pourquoi un RTS à l'époque de la conception du modèle on y en entrait dans la femelle qu'a l'aide d'un Jack ^^ (repassez moi l'expression

)
Mais c'est le petit jack mâle (photo ci contre) qui vient du micro chevalet qui me semble suspect ...comment savoir ^^

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

07 Janvier 2025 à 20:58

#8

vibraphonik , tu parle en fête du petit jack noir qui rentre en Out du préamp ?

Vibraphonik

3243

Squatteur·euse d’AF

Membre depuis 9 ans

07 Janvier 2025 à 23:25

#9

Non, je parle de la prise jack dans laquelle tu insère le jack qui va a ton ampli.
Quand tu branches ta guitare, il y a un système qui ferme le circuit d'alimentation du préamp (de façon à ce que sa pile ne se vide pas quand rien n'est branché).
On voit bien sur ta photo qu'il y a trois fils qui partent du jack femelle (la masse + un blanc et un rouge). Quand tu insères un jack mono, cela ferme le contact entre le R et la masse, ce qui permet d'alimenter le préamp.
Tu peux vérifier avec un testeur ou un ohmètre si c'est bien le cas : jack inséré, la résistance doit être de zéro entre la masse et le contact du R, mais infinie entre la masse et le contact du T.

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

08 Janvier 2025 à 12:26

#10

ah zut j'ai démonté le pré ampli ^^ j'ai pu voir que les contacts dans le Out étaient bon

par contre je n'ai plus du tout de diode même momentanément
Pffff je crois je ne vais pas m'en sortir ^^ Lag m'a dit on n'a plus ces modèles et toto botte en touche , je voulais savoir par quel préamp le changer , quitte à modifier un peu la défonce de la caisse de la Lag...

:facepalm:

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

08 Janvier 2025 à 12:43

#11

ohm mètre ^^
il y a trois fils qui partent du jack femelle (la masse + un blanc et un rouge). Quand tu insères un jack mono, cela ferme le contact entre le R et la masse, ce qui permet d'alimenter le préamp.
Tu peux vérifier avec un testeur ou un ohmètre si c'est bien le cas : jack inséré, la résistance doit être de zéro entre la masse et le contact du R, mais infinie entre la masse et le contact du T.
contact du R contact du t ? déja que j'ai de la peine à me servir d'un Ohm mètre ...
si tu me détaillé la procédure ce serait cool ^^

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

08 Janvier 2025 à 12:52

#12

pff mon Ohm mètre ne s'allume plus je crois la pile A23 HS

Vibraphonik

3243

Squatteur·euse d’AF

Membre depuis 9 ans

08 Janvier 2025 à 14:04

#13

Avec un jack mono inséré, deux mesures (pour tester la continuité) à prendre :
1- entre la masse du jack femelle et la patte de la prise jack femelle où est fixé le fil rouge, et
2- entre la masse et la patte de la prise jack femelle où est fixé le fil blanc.

L'une des deux doit donner 0, et l'autre l'infini.
Si les deux donnent l'infini, alors change la prise jack femelle.

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

08 Janvier 2025 à 16:55

#14

re ! alors je suis sortie acheter la pile A23 qu'indique l'emballage du Hom mètre , tout content de m'en rappeller je donne la ref au vendeur , en vérifiant mes dire en même temps , plus une blagounette "ah ma pile mémo à moi &tait bonne

)
Sauf qu'en arrivant à la maison la pile n'allait pas , je regarde cette foi ci sur la notice , c'est bien une pile A 23 mais avec plusieurs spécificités ...
Comme quoi ...j'y retournes demain suivre les conseils de vibraphonik et fermerai ma geule au magasin (sans raler ^^ Hum...)
a demain ?

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

09 Janvier 2025 à 12:32

#15

News incroyable ! un gars avait cette guitare depuis longtems , achetée 500 E, il l'a mis son préamp en vente plusiueurs fois sans succés via LBC & Reverb , aujourd'hui , je le contact , il me dit
9a fait des mois que je veux le vendre et aujourd'hui vous ^étes deux ^^ , je suis second

j'allais ralé pour qu'il baisse car 110 e le préamp , j'ai acheté la 4 saison pour ce prix environ ! et il y a des Tramontagne pour ce prix là !!! et bien ...
il l'a vendue aujourd'hui ^^
Bref de mon coté j'ai pu changer la pile du ohm mètre je vais tenter de suivre les conseils de vibraphonik

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

09 Janvier 2025 à 14:05

#16

bon...je mets deux photos mais ne trouve pas de symbole infini
ni à l'un ni à l'autre ...après ...

je ne suis pas sur de faire comme il faut ^^

Vibraphonik

3243

Squatteur·euse d’AF

Membre depuis 9 ans

09 Janvier 2025 à 14:50

#17

Sur les photos, ton testeur mesure un voltage (il est réglé sur 200V). C'est normal que tu trouves 0 volts...

Pour mesurer une résistance, il faut le régler juste à l'opposé (sur 200 ou 2000 ohms). Peut-être même qu'en le réglant sur 2000 il fera "bip" s'il y a continuité (0 ohm).

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

09 Janvier 2025 à 15:41

#18

Oupps j'ai lu le curseur à l'envers

) pensant être sur 200 ohms ^^ :facepalm:

je vais refaire le test !

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

09 Janvier 2025 à 21:16

#19

symbole infini sur fil rouge sur blanc 0

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

09 Janvier 2025 à 21:20

#20

donc la panne ne vient pas de la prise femelle du jack 6.3...Mais alors ^^ heu...il devrait être possible de tester le préamp non ?

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

09 Janvier 2025 à 22:11

#21

mon avis est qpue c'est la connectique sous le sillet qui est défaillante; j'ai joué assez à la sauce catalane avec

) de temps en temps il y avait une perte de son , je ne m'en rappelle que maintenant^^ et il me semble bien que ça se passait au niveau du micro ...

y a t'il possibilité de tester aussi la connectique qui vient de par là ?

Vibraphonik

3243

Squatteur·euse d’AF

Membre depuis 9 ans

09 Janvier 2025 à 22:47

#22

On a au moins éliminé une cause possible de panne...

Sous le sillet, c'est sans doute le capteur piezo, qui transforme la vibration en signal électrique. Pas évident à tester, à moins de le brancher sur un autre préamp...

Peut-être une idée (bonne ?) : comme ce capteur est connecté au préamp par un minijack, tu pourrais peut-être envoyer un signal audio d'une autre source vers ton préamp, pour voir s'il fonctionne ? A partir d'un téléphone, avec le volume très bas, par exemple ?

Ceci dit, si la diode du préamp ne s'allume pas, c'est plus sûrement du côté de l'alimentation du préamp qu'il faut regarder...
Tu pourrais faire les mêmes mesures à l'entrée du préamp (entre la masse - fil noir (?) et les fils jaune et vert) ? (toujours avec un jack branché), pour voir si le câble entre le jack femelle et le préamp est bon. (ou tester directement la continuité entre les bornes du jack femelle et celles du jack mâle qui arrive au préamp)
J'imagine que la pile est neuve ? (test > 9V ?)
Vérifie aussi les connexions (soudures) des différents fils à la carte électronique. Et toutes les continuités que tu peux tester... (un fil cassé à l'intérieur de sa gaine, ça peut arriver...)

Pas facile d'aider à distance... mais en éliminant une à une toutes les causes possibles, on finira bien par trouver (en espérant qu'au final ce ne soit pas la carte électronique qui soit morte).

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

11 Janvier 2025 à 12:25

#23

salut ! f"aire les mêmes mesures à l'entrée du préamp (entre la masse - fil noir (?) et les fils jaune et vert) ? (toujours avec un jack branché), pour voir si le câble entre le jack femelle et le préamp est bon. (ou tester directement la continuité entre les bornes du jack femelle et celles du jack mâle qui arrive au préamp)"
Donc tjr le fil noir à tester avec "stylo noir" du testeur ?
-le(s?) fil jaune "stylo rouge"
-le(s) fil vert "stylo rouge"
que dois je obtenir comme résultats ^^
c'est pareil que l'autre test (O à une borne & infini sur l'autre?) veut dire tjr composant ok car courant traverse ?
J'aime comrperndre

) même s'il faut m'expliquer ...

Vibraphonik

3243

Squatteur·euse d’AF

Membre depuis 9 ans

11 Janvier 2025 à 13:19

#24

Prise jack femelle : masse + blanc + rouge. D'après tes mesures, le rouge est relié au Tip (T), le blanc est relié au Ring (R), et la masse au Sleeve (S) --> on retrouve les initiales du jack TRS.

A l'autre bout du câble, on a une prise jack coudée reliée à l'entrée du préamp, où on voit un fil noir, un jaune et un vert. Impossible de dire à priori quel fil correspond à quoi juste en voyant la photo.

Il faudrait donc tester la continuité entre le jack femelle et ces contacts, pour savoir s'il y a un souci. Et tester à nouveau la continuité entre R (jaune ou vert) et S (masse), avec un jack inséré dans la prise femelle.
On cherche toujours à vérifier que ton préampli est bien alimenté par la pile quand la guitare est branchée, puisque c'est ce qui semblait poser problème au départ.

Pour une mesure de continuité ou de résistance, le positionnement des fiches rouge et noire du testeur n'a pas d'importance : on veut juste savoir si le courant (issu du testeur) passe ou pas.

Vérifie aussi sur la carte électronique si un composant à l'air d'avoir chauffé. J'ai entouré une zone qui à l'air suspecte, mais la photo ne permet pas de bien se rendre compte.

lescéréalesquileurrent

909

Posteur·euse AFfolé·e

Membre depuis 11 ans

12 Janvier 2025 à 19:52

#25

yep la connectique venant du micro sillet est un Mini mini jack je ne peux rentrer ds le smartphone

Pour le mettre sur un autre préamp , j'ai une 12 c Takamine mais elle souffrirai du démontage du préamp , j'avais eu l'idée aussi

aide demandée souci préampli Shadow Five-Plus
