changement de micro guitare stratocaster hss

  • 24 réponses
  • 2 participants
  • 1 164 vues
  • 2 followers
Sujet de la discussion changement de micro guitare stratocaster hss
bonjour a tous je Vien ver vous pour savoir si vous aurai pas un schémas de câblage stratocaster hss jais refait tous les cablage que l'on puisse trouvé sur le site sémour Duncan et ca fonctionne pas lorsque je passe aux micro milieux et chevalet Ya de la perte de puissance si vous pouvez m'aidé ce serait super merci beaucoup
2
1- Montre le schema de câblage que tu as suivis.
2- Quels micros as -tu installés ? Des SD ?
3- Tu as fais sûrement une erreur dans le montage ou des soudures défecteuse. Ce n'est pas aussis simple que lOn croit
3
Oui je pense que j'ai fait une bêtise quelques part j'ai suivi les schémas de semour Duncan pour le montage de micro hss se qui concerne les micros j'ai deux simples Roswell ET un double épiphone sur le micro double j'ai que deux fil un rouge ET un noir alors que j'ai vu que d'autres ont non quatre
4
Les micros double ayant 4 fils ne sont utiles que pour faire du split coil.
Autrement ces mêmes micros n'utiliseront que 2 fils comme le tien.

Il faut que tu fasses ton fillage / branchement exactement comme si ton micro double est un simple bobinage ( single coil)
5

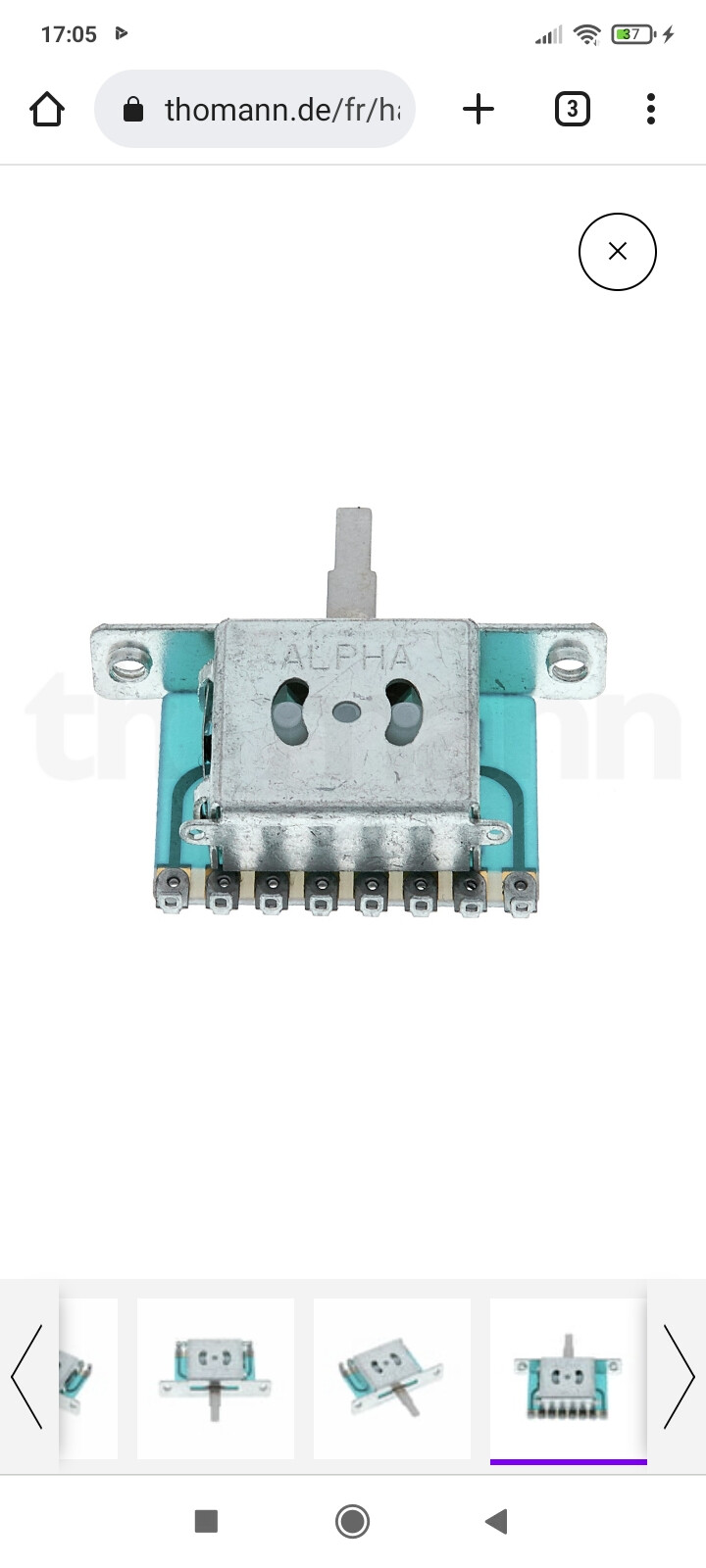

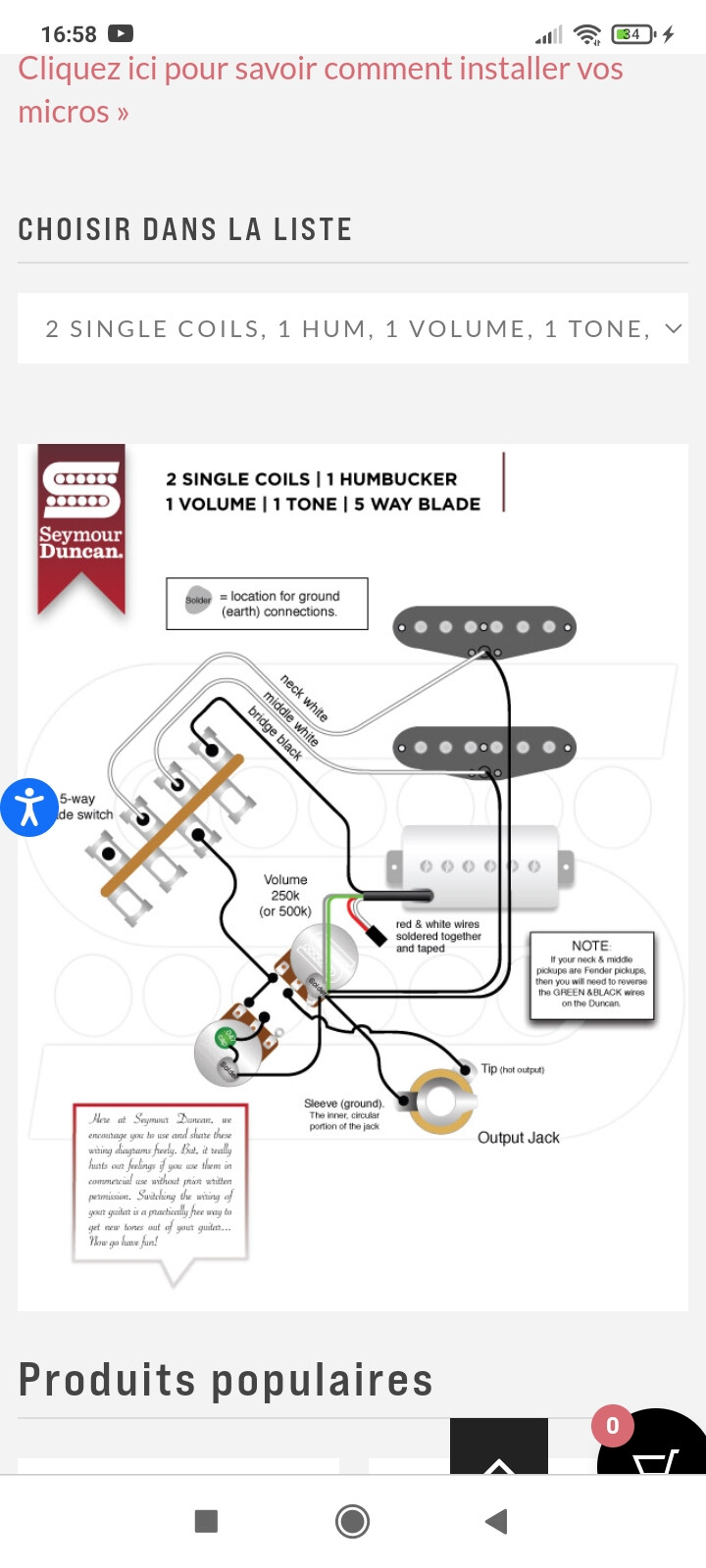

Voici le schéma que j'ai utilisé pour le cablage mais moi j'ai pas le même sélecteur je vous mets la photo de mon sélecteur 5630711.jpg
Voici le sélecteur que j'ai j'avoue que je ne sais pas exactement comment faire le branchement je suis vraiment perdu avec le branchement de semour Duncan l'orque je place le sélecteur en possession 2 je pense pour avoir le micro double et le micro milieu ils ya une perte de puissance comme si il y avait que le micro milieu qui fonctionne avec une grande perte de puissance pourtant le micro double il fonctionne toujours
6
Deux sélecteurs complètement différent. Ça pose un sérieux problème quand on n'est pas familier.

Moi-même je devrais chercher sur le web .

Ce sélecteur n'était pas branché a des micros avant ?
7
Non je l'ai acheté à un particulier avec les micros ils étaient pas branché
8

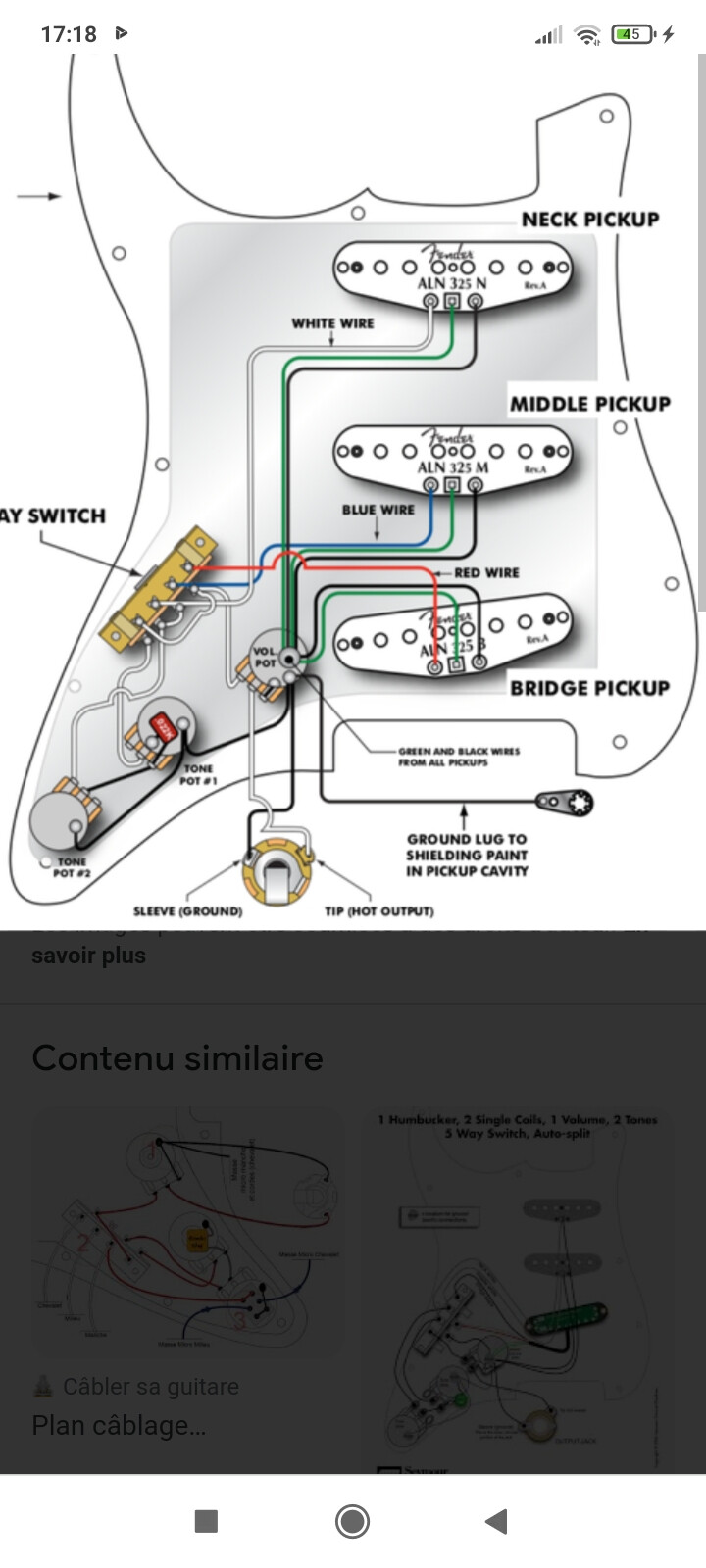

Se câblage est-il correcte ?
9
Mais c'est toujours pareil c'est pas le même que le mien
10

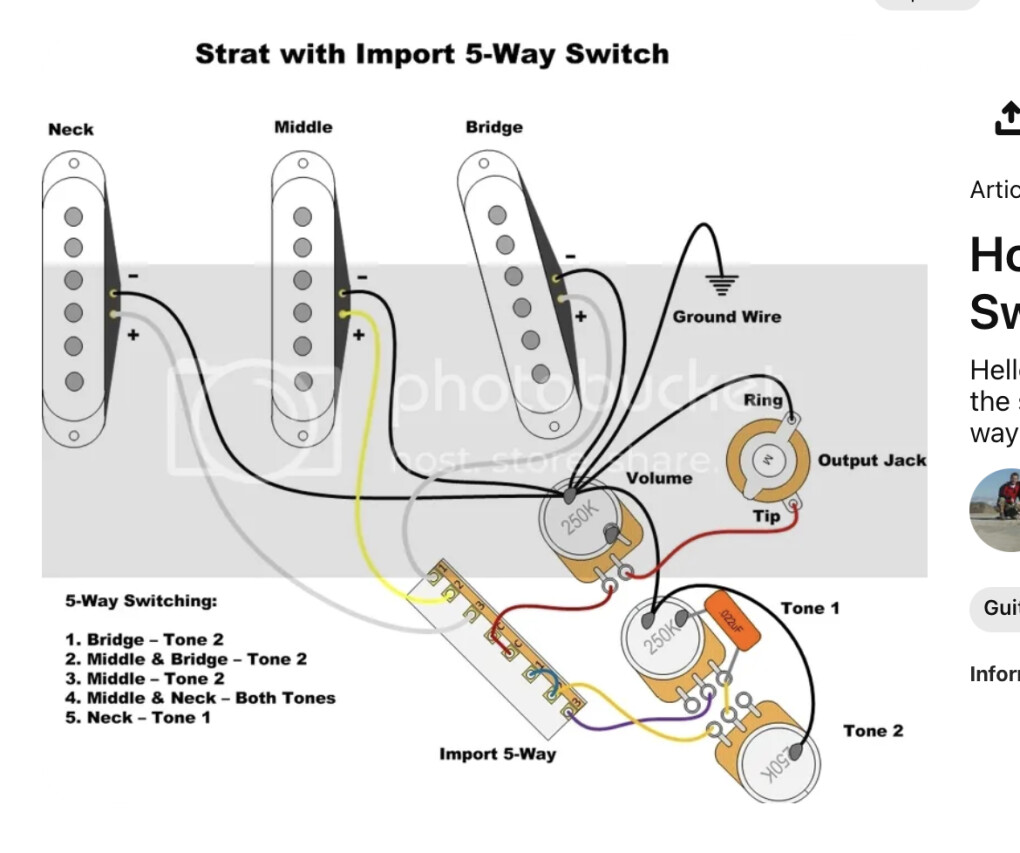

Est-ce un 5 positions ?

Voici je crois ;
https://guitargeargeek.com/wiring-an-import-5-way-switch


[ Dernière édition du message le 16/03/2023 à 18:35:40 ]

11

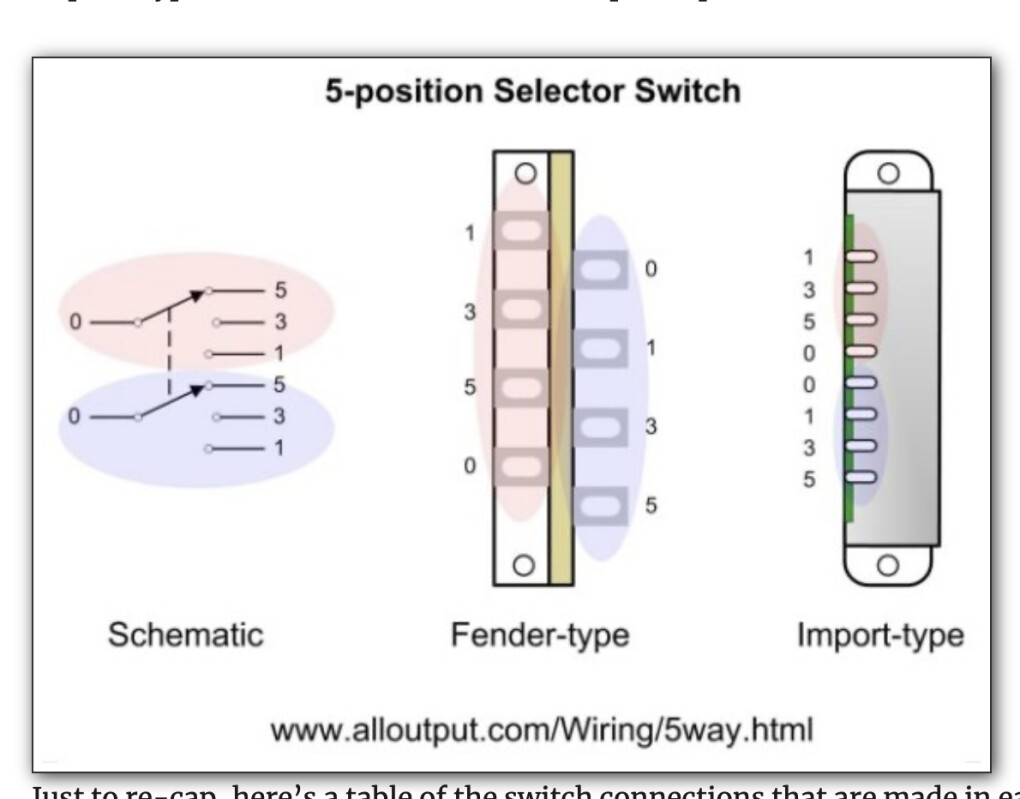

Explication des types
http://alloutput.com/guitar/5-way-switches-explained/

12

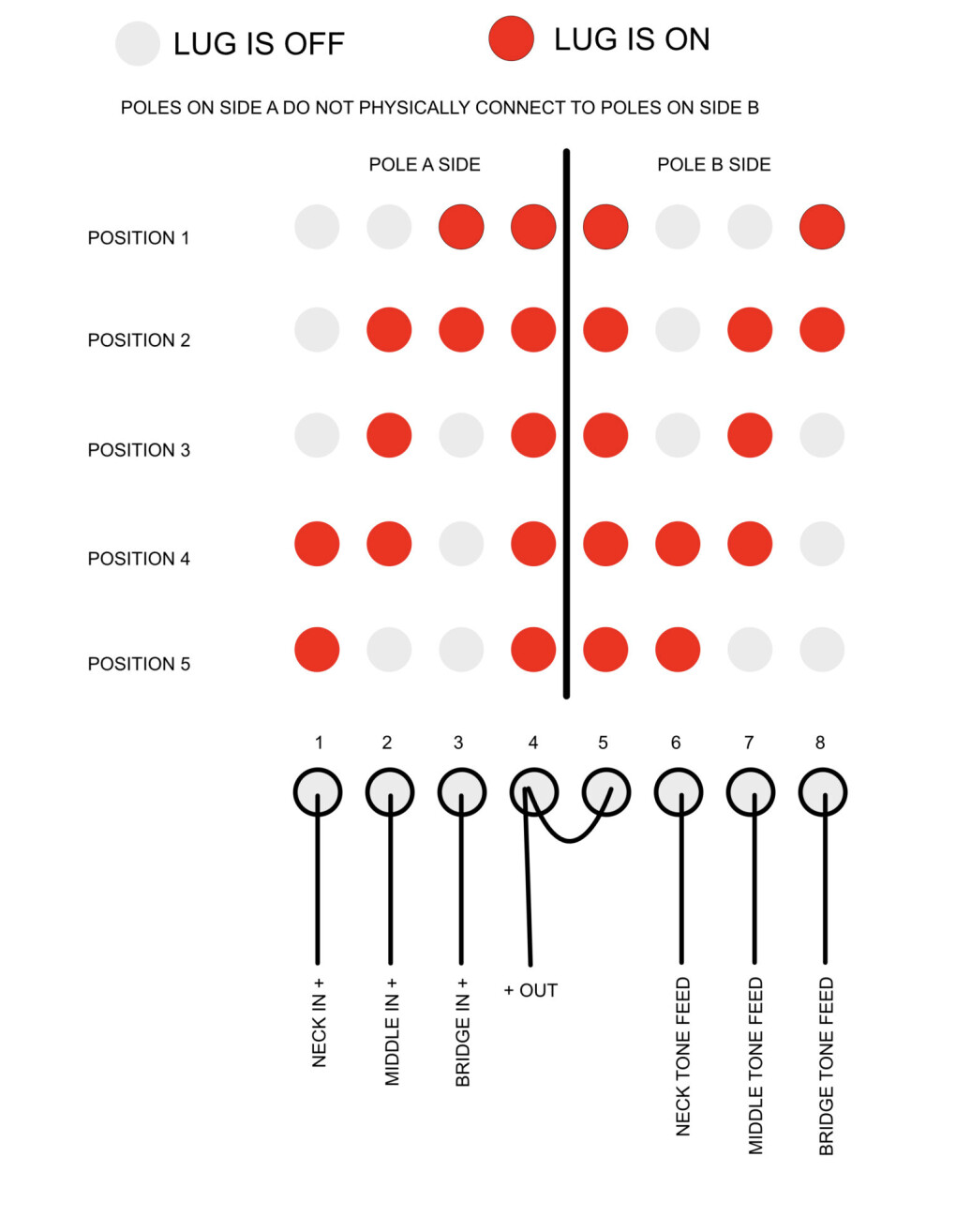

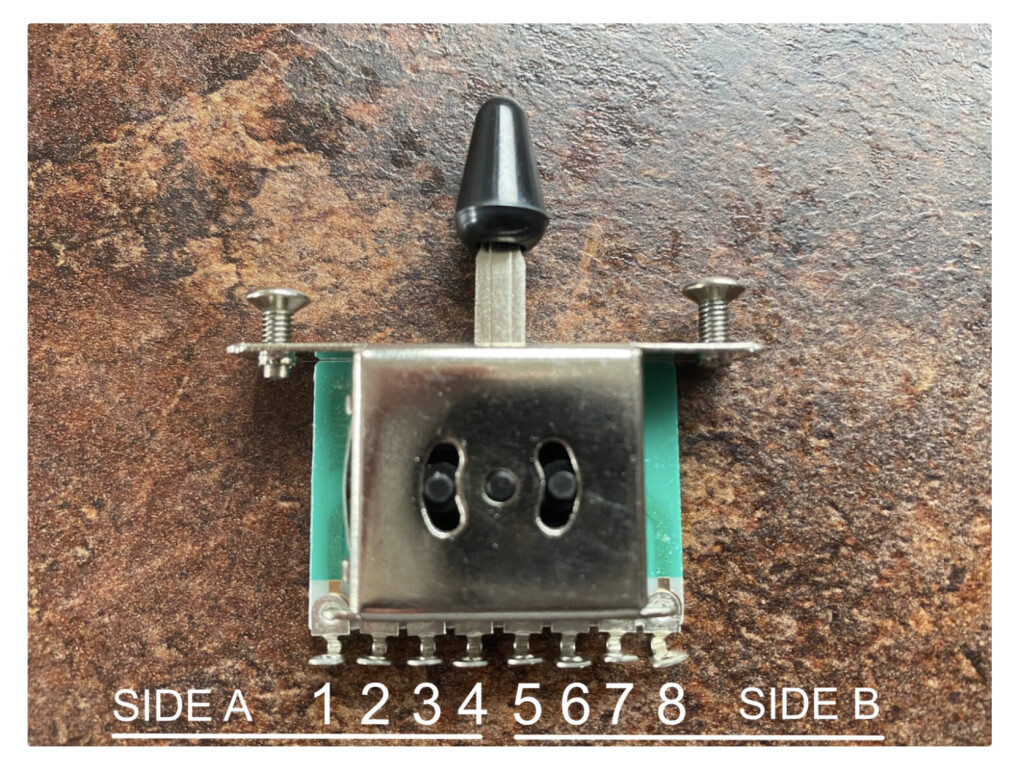

Voici , intéressant .

https://www.warmanguitars.co.uk/2020/09/07/5-way-lever-switches-with-8-connection-lugs-explained/



13
Comment j'ai trouvé ?

1- Google en anglais c'est là que ça se passe.

2- stratocaster imported pickups switch wiring
14
Latole bonsoir c'est super merci beaucoup pour le shemas de cablage je le fais des ce weekend je vous tiendrai au courant bien-sûr mais je pense que la c'est le bon cablage dû moins je l'espère vraiment encore un grand merci à vous 👍
15
Oui c'est exactement le même sélecteur.
Si tu fais les connexions en ayant le sélecteur orienté de manière identique ET en respectant les polarité des micros ça doit fonctionner
16
Oui je pense donc ils faut que je relie la tonalité du middle cose 7 et du bridge cose 8 ensemble avec là tonalité du bas ? Si j'ai bien compris et la tonalité du neck sur la cose 6 avec là tonalité du haut donc le premier en face du volume ? Je pense
17
Le dessin à ma réponse 10 est pourtant très clair, impossible de se tromper.
18
bonjour latole si tu regarde le dessin 10 et le 12 le sélecteur est placer ans l'autre sens et le micros bridge est sur la borne 8 dan le dessin 10 il est sur la borne 1
19
Ça ne change rien que le sélecteur soit placé dans un sens ou l'autre.
Les bornes 1 à 4 et 8 à 5 font exactement la même chose.
Regarde la réponse 11 , le dessin des contacts identifié " Shematic"
20
ok jais bien compris maintenant je fait ca demain et je te dirai je te remercie beaucoup pour toute tes repense et ta patience avec mois je suis lent a comprendre :clin: lol je te souhaite une excellente journée et un bon weekend
21
L'électronique / l'électricité c'est abstrait et faute de l'avoir étudié et pratiqué ça demeure difficile a comprendre et encore plus a maitriser
22
bonjour latole oui ces sur ces compliquait Jai fait le câblage hier comme sur le schémas 11 et ca fonctionne très bien il faut juste que je reface les soudure un peux mieux partèque je navrait plus d'étain mais aussi non ces parfait je te remercie encore pour tout tes schémas que tu ma envoyer je les garde bien lol ca peux servir pour une autre guitare ou pour quelqu'un d'autre dan le besoin comme mois je te souhaite une excellente journées cordialement
23
Beau travail. Bravo.
Le soudures ce n'est pas si facile qu'on peut le croire.
C'est comparable aux accords de guitare, pour être bon il faut des heures de pratique et un peu de tencnique
24
bonjours latole oui ces sur qu'il faut des heure de pratique avant de faire des soudure parfaite mois elle seront on va dire correcte pour que ca puisse fonctionner mais pas parfaite lol on tout ca tu es super sympas Jesper que l'on pourra dialoguer ensemble dan l'avenir pour des échange qui concerne les guitare la musique je te souhaite une excellente journée cordialement
25
Il ne faut pas oublier que des soudures imparfaites peuvent devenir intermittentes avec le temps et causer des problèmes de son.
Me suis toujours demandé pourquoi les gens ne prenaient pas quelques heures pour s'informer comment bien souder er s'exercer AVANT de faire le montage.
