Sujet Création d'un home-studio dans l'Est

  • 344 réponses
  • 27 participants
  • 20 071 vues
  • 37 followers
Sujet de la discussion Création d'un home-studio dans l'Est
Salut tout le monde.
J'ai emménagé l'été dernier dans une nouvelle maison, avec cave dans laquelle je vais faire mon home studio. J'ai une pièce d'environ 20m2 dans laquelle je vais faire une boîte dans la boîte pour faire les choses correctement. Dans ce studio, il y aura une batterie (acoustique), de la basse et de la guitare. Du chant aussi bien sûr.
J'ai commencé à regarder comment construire tout ça et d'ailleurs j'ai pas mal lu le forum d'audiofanzine pour voir les problèmes et solutions possibles. Super intéressant ! Merci à vous tous qui avez bien défriché le terrain et m'avez déjà grandement aidé dans mes réflexions. Maintenant c'est mon tour et je me dis que le forum pourra beaucoup (encore) m'apporter tout en apportant aux autres!
Je vais donc vous solliciter, vous, AFiens, pour m'aider! Merci d'avance!

Tout d'abord, posons le contexte: je ne suis pas un pro et ne souhaite pas le devenir, le studio sera un espace de jeux et d'enregistrements solitaires et collectifs, même si je ne m'interdis pas de dépanner des groupes (faudra que je progresse avant :bravo:). Ayant une vie de famille, je vais profiter des nuits pour jouer, ce qui a son importance sur la qualité de l'isolation phonique.

Maintenant le lieu: il s'agit d'une pièce de cave qui a ces avantages et ces inconvénients.
Avantages:
- la pièce est dans une cave qui est saine et semi-enterrée, donc pas mal isolée de base pour ce qui est du voisinage. Mais bon, la batterie, c'est pas non plus à toute heure du jour et de la nuit :bravo:
- la pièce est complètement centrale dans la cave: il y a le garage d'un côté, une buanderie d'un autre, une chaufferie et une autre pièce de rangement. Encore une fois, c'est top pour l'isolation vers l'extérieur
- la pièce fait environ 20m2 ce qui est le double au moins de ma pièce d'avant! :8)
- la chape de béton est plutôt droite et lisse

Inconvénients:
- sur un des coins de la pièce, j'ai l'escalier qui part donc de la cave et qui monte dans la maison en direct dans les étages. La cage d'escalier est complètement ouverte et y'a pas mieux pour propager du bruit sur toute la hauteur de la cabane.
- sur un autre coin, j'ai les trappes des conduits de cheminées et de gaz qui sont là pour le ramonage. Et j'ai aussi un tuyau qui part du plafond vers le garage pour l'aspiration de la cheminée. Bref, à l'étage on peut avoir la stéréo en direct de la cave grâce au combo escalier ouvert et conduit de cheminée!
- le plafond de la cave est assez bas: 2m50 de mémoire. Et comme il y a les tuyaux d'eau et des câbles électriques qui passent, le plafond de la boîte sera finalement assez bas, vers 2m20 si j'ai de la chance
- deux poutres de soutènement longent le mur côté garage et l'ouverture vers la chaufferie: impossible de placer une porte en dessous

Un petit plan de la pièce avant le début:

Et tel que je compte la faire (l'agencement risque de grandement évoluer):

L'idée est donc de faire une boîte dans la boîte. Au passage, je supprime l'accès côté garage ce qui me fait gagner un peu de place et pas mal d'argent, sans parler de l'isolation. Le mur du garage extérieur sera sous la poutre de soutènement alors que l'existant avec sa porte était juste avant côté studio. Le mur côté intérieur sera donc au niveau de l'ancien mur côté garage. Au passage: je met les conduits de cheminée dans le garage ainsi que la prise d'air de tirage (qui est au plafond et n'est pas représentée ici), ce qui réduit un peu la pièce mais qui règlera à la fois le problème de remontée de son par les conduits et la facilité d'accès à ces conduits par le garage (pour le ramonage).

A tout cela, je vais ajouter une ventilation avec prise d'air frais côté garage et extraction coté pièce rangement sous terrasse en passant par le petit décrocher à gauche du studio, au dessus de la chaufferie. Pour cela j'ai fait des pièges à son en suivant un tuto sur youtube, mais je vous parlerais de ça une prochaine fois :)

Il y aura aussi un chauffage de 2000W bain d'huile sur le mur de la buanderie tout en haut.

Ca fait plus d'un an que je réfléchi à tout ça et j'ai déjà commencé quelques trucs: j'ai pété le mur côté garage, et c'était jouissif :bravo:
J'ai aussi déjà fait l'installation électrique qui est en attente: un électricien m'a rajouté sur le tableau un différentiel et deux disjoncteurs donc je peux avoir jusqu'à 24 prises dans le studio que j'ai panaché sur les différents murs pour être le plus modulable possible. J'ai aussi fait arriver un câble Ethernet. Le chauffage et la lumière seront sur des disjoncteurs, et donc des différentiels différents, pour le pas "polluer" le bon jus qui ira alimenter le matos. J'ai du aussi virer toutes les boîtes de dérivations et repasser en direct tous les câbles (qui sont au plafond) qui vont de la buanderie à la chaufferie, de manière à ne pas avoir à tout repéter si je dois re-tirer un câble. J'ai même réussi à rehausser une gaine ce qui m'a bien fait gagner deux centimètres de hauteur de plafond :??:

Pour la suite, j'ai contacté une boîte pro qui va faire la boîte dans la boîte: pose du plafond sur plots antivibratoires, création des murs extérieurs qui ne sont pas ou plus là (vers le garage) et construction des murs internes au studio, avec pose de deux portes acoustiques qui j'espère seront à la hauteur de leur prix (plus de 1000 euros chaque lourde). Une fois tout ça fait, je pourrais installer ma ventilation, faire l'électricité à l'intérieur et poser du parquet, faire le bureau pour la table de mix. ...et commencer à jouer!
Je vais découper un peu chaque étape plutôt que de coller une tartine (comment ça trop tard???) et je mettrais quelques photos.

En espérant que ce thread soit utile, ou à minima distrayant :lol:

https://soundcloud.com/studio-teigneux

Afficher le sujet de la discussion
171
Et ben la Strat à Billy, elle est vraiment bien! :bravo:
Moins cool ce qu'il lui est arrivé, j'aurais préféré que tu me la donnes comme ça héhé

Bon, ça fait longtemps que j'ai pas posté! Alors aujourd'hui, je vais vous parler de la ventilation!
J'ai beaucoup lu que la ventilation est super importante dans un local, pour éviter l'élevage de champignon, ou tout simplement de s’asphyxier...
L'entrepreneur qui me fait l'isolation (je n'emploierai plus le terme acousticien :clin:) n'a pas de solution et m'a même déconseillé de faire une ventilation, source de fuite. Mais hors de question de faire sans. J'ai alors contacté différentes boîtes spécialisées dans la ventilation, et aucune n'a dénié me répondre, malgré mes relances... On se sent parfois bien seul... Bref, il a fallut que j'y colle moi même.
L'idée est de faire circuler l'air en travers de la pièce pour être le plus efficace possible, en prenant l'air du garage et en le ressortant dans la pièce "rangement sous terrasse". Un schéma vaut mieux qu'un long discours:
(Ne prenez pas en compte le mobilier dans la pièce, la batterie, le canapé et l'autre meubles ne seront pas du tout là).

Pour éviter que les entrées/sorties d'air soient des passages pour le son, il faut faire des pièges à son. Je me suis basé sur cette vidéo tuto pour les faire:


La suite très vite...

https://soundcloud.com/studio-teigneux

172
Citation de d2o :
flag beau projet :clin:
Nico-Shyva, tu es où dans l'Est ?


Yep je suis juste à côté de Strasbourg :clin:

https://soundcloud.com/studio-teigneux

173
Citation de Nico-Shyva :


.
L'entrepreneur qui me fait l'isolation [...]m'a même déconseillé de faire une ventilation,


Dites-moi que c'est une blague ? :facepalm:

Acoustic Designer @ Neutral & Natural Acoustics

Consultation Acoustique -> me contacter par message privé.

174
+1
La vidéo ci-dessus est aussi une blage !
On y voit un " piège à son " qui n'est qu'un conduit isolé thermiquement. Le son circulera sans problème ...
Qui a dit piège à c...

[ Dernière édition du message le 31/01/2022 à 09:46:06 ]

175
T'es sûr de ton coup Phil?
Pour passer les chicanes l'onde sonore doit se réfléchir dans le conduit et une partie de ses vibrations sont absorbées par les mousses.
Ca ne sera évidement pas du 100% mais ce n'est pas négligeable. On a parcouru tout ce qu'on a pu trouver comme sites et forums sur le net et on a retrouvé ça maintes fois.

Si tu as de l'expertise dans le domaine, fait nous en profiter, Nico est très demandeur en conseils. Et puis c'est un peu le principe d'un forum ...
176
Peut-être y insérer (dans le conduit) des ailettes comme dans un pot d'échappement ? Je n'y connais pas grand chose, mais ça pourrait piéger les vibrations sans obstruer le passage de l'air, non ?

Pour l'instant, je joue chez moi...

177

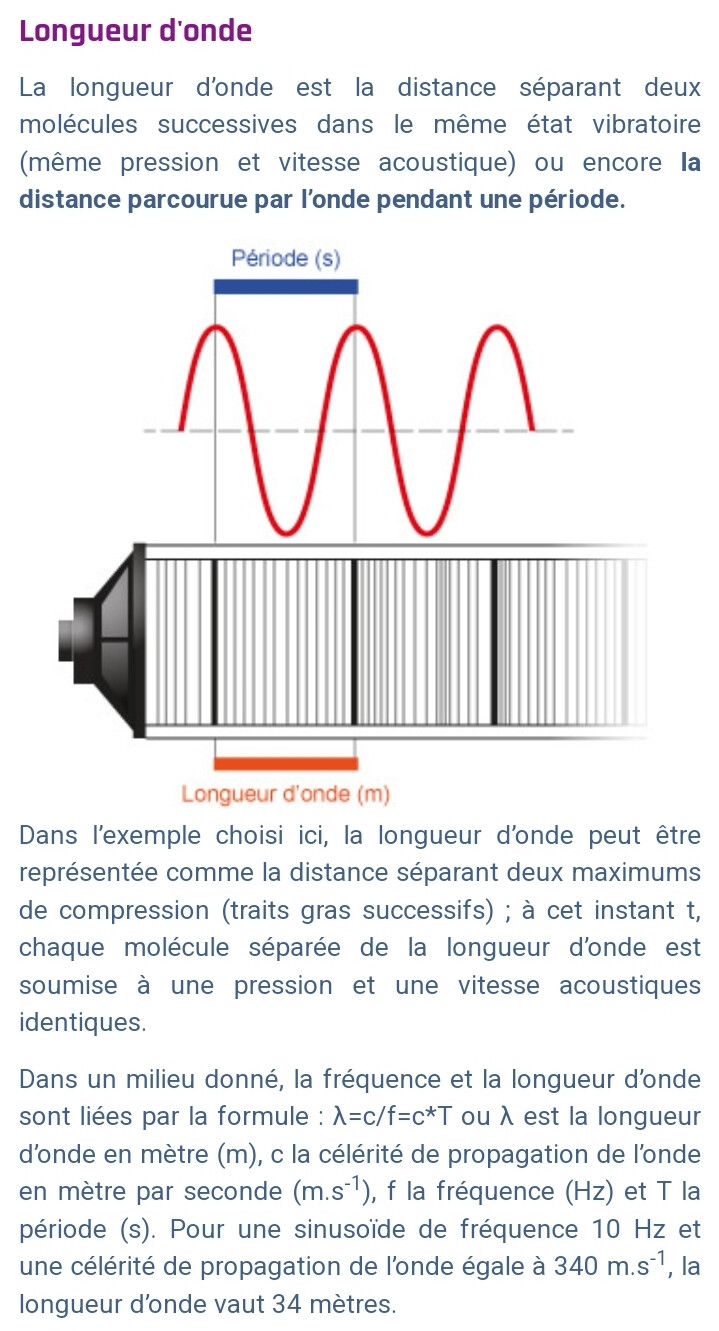

Les longueurs d'onde sont supérieures ou proches des dimensions du conduit donc il y a " écoulement " du son.
Il suffit de parler à l'extrémité d'un tuyau pour s'en convaincre ...
Comment, autrefois, donnait ses ordres à la salle des machines un commandant de navire ?

[ Dernière édition du message le 31/01/2022 à 11:23:49 ]

178
@ Grand Charles
L'onde passerait à travers de l'ailette, si ça suffisait on aurais pas besoin de faire des murs aussi épais ! :D:
Le principe est d'avoir beaucoup de masse et de matériel isolant entre les chicanes, ça n'apporte rien de plus de faire des angles très serrés avec le tube.
Ce n'est pas parce qu'on ralentis le débit d'air (ou qu'on complexifie son trajet) que l'on agit sur l'onde sonore. Ca serait trop facile :mrg:!

[ Dernière édition du message le 31/01/2022 à 11:24:17 ]

179
Phil, comment tu fais pour atténuer les basses fréquences dans un conduit de ventilation?
180
Je conseille toujours au néophytes en acoustique de considérer le son comme un fluide ( ce qui est faux d'un point de vue physique ) qui s'écoule par tout interstice, fente, trou.
Un trou de serrure suffit à dégrader une isolation phonique.

[ Dernière édition du message le 31/01/2022 à 11:32:30 ]
