Adapter alim pour sortir du +12v/-12v

  • 64 réponses
  • 5 participants
  • 1 495 vues
  • 5 followers
Sujet de la discussion Adapter alim pour sortir du +12v/-12v
Bonjour,

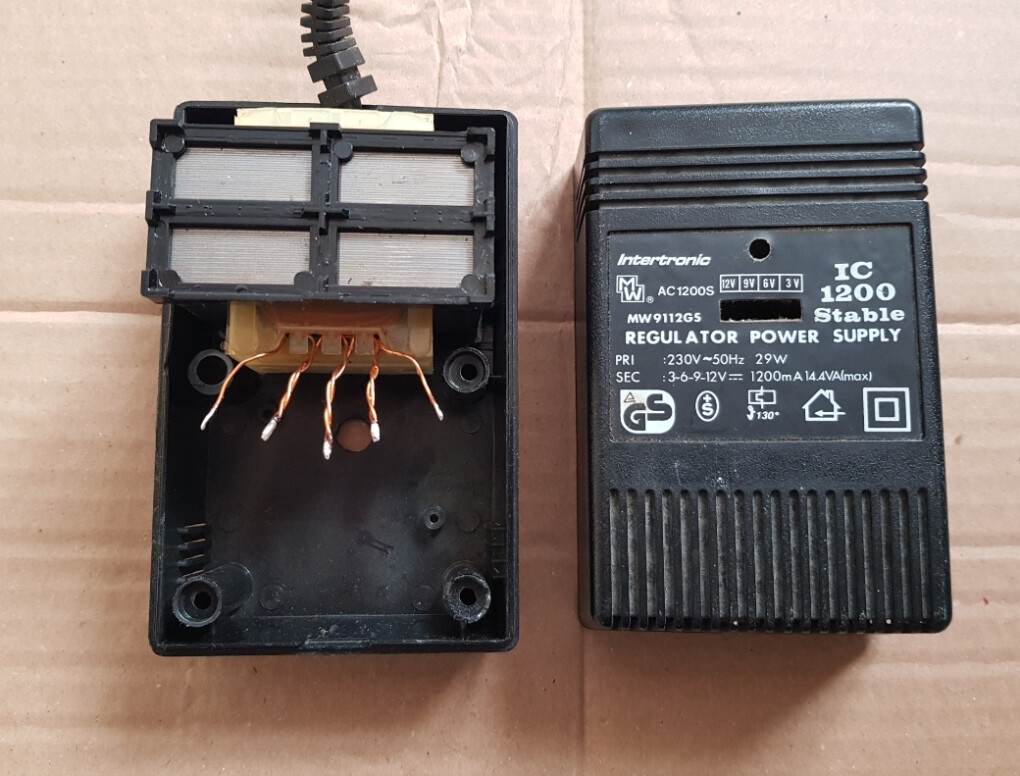

J'ai un adaptateur secteur de récup qui sort du 32v et 16v.

Je voudrais l'utiliser comme alimentation +12v/-12v pour de futurs montages de modules synthé et effets.

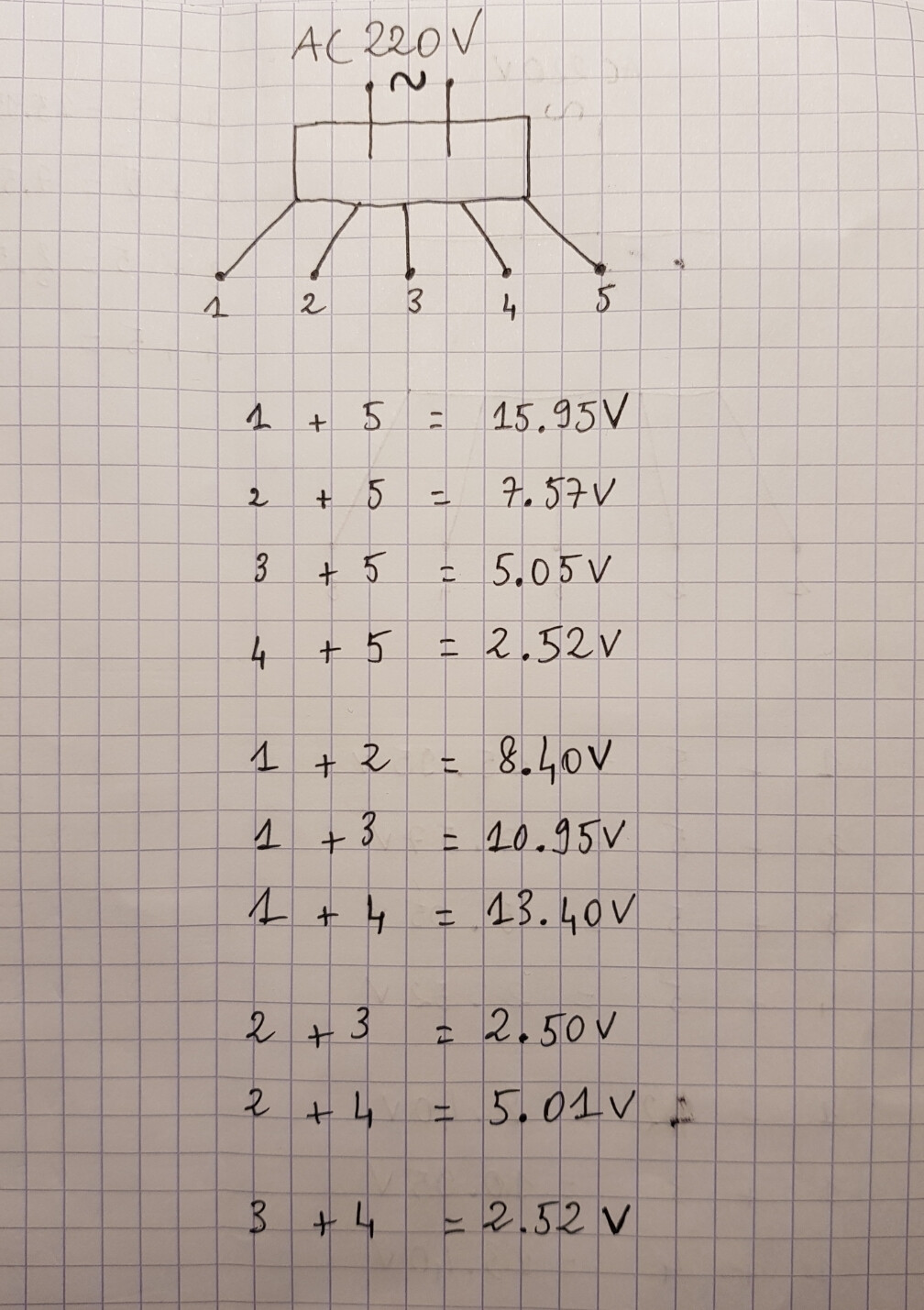

Voilà les tensions mesurées aux différents fils:

Orange et gris : +31.8v

Orange et noir: +15v

Gris et noir: -16.6v:


J'ai bien du +12v en utilisant un régulateur 7812 avec les fils orange et noir, par contre je ne sais pas comment brancher pour obtenir du -12v avec le 7912.
J'ai du mal à m'y retrouver sur les schemas qu'on voit sur le net.
Est ce que je dois inverser les fils pour rentrer une tension négative dans le in du 7912 ?
Si oui, à quoi brancher la masse de sa broche 1?

D'avance merci.

[ Dernière édition du message le 17/03/2025 à 18:29:18 ]

Afficher le sujet de la discussion
21
Tu as bien mis C3 et C4 ?
22
Et y'avait quoi de branché sur l'alim ?
23
Oui pour C3 et C4, tout comme sur le schéma.
Et je n'ai rien connecté en sortie, juste pris les mesures.
24
Ok peut-être que le 7912 a besoin d'une charge minimum.
25
Tu pourrais mettre la photo du câblage ?
26
Non, desolé, c'était un montage sur breadboard que j'ai enlevé car elle est utilisée pour autre chose.
Mais je pourrais le refaire quand j'en aurai fini avec le circuit actuel.
Cordialement
27
ok pas de souci.

Je suis curieux aussi de savoir pourquoi le 7912 a chauffé autant sans charge.
Le 7812 était ok lui ?
28
Citation de AnonyMan :
Par contre, j'ai rapidement arrêté car mon 7912 est devenu brûlant avec petite odeur de chauffe...


N'aurais-tu pas branché à l'envers le 7912? Le brochage n'est pas identique au 7812, càd que de gauche à droite le 7812 c'est input, ground, output; et le 7912 c'est ground, input, output.


🤔

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

29
Il a dit qu'il avait les +12v/-12v mais c'est vrai que ça fait penser à un mauvais branchement.

Quand la mesure a été faite la pointe noire était bien restée sur le GND commun aux régulateurs ?
30
Citation de sauce :
Je suis curieux aussi de savoir pourquoi le 7912 a chauffé autant sans charge.
Le 7812 était ok lui ?

Ça me rappelle cette discussion où le problème, bien qu’un peu diffèrent, consistait également à recréer une masse virtuelle avec deux régulateurs et ça ne fonctionnait pas bien non plus.
