aide demandée Câblage Humbucker en split (Gordon Smith GS-1 1982)
- 36 réponses
- 6 participants
- 861 vues
- 5 followers
Afficher le sujet de la discussion
Re a toi j'ai encore besoin de ton aide car il y a plusieurs branchements en plus de celui que tu m'as partagé 😉
Je t'ai fais une liste de ce que j'ai acheté du coup, hésite pas à me dire si il manque des choses ou que je me suis trompé :
Fleor alnico 5
2 potentimeters push pull (volume et tone) de 500k
un condensateur en papier huilé de de 0.47uf 200v pour le potard de tonalité, est-ce nécessaire du coup d'en ajouter un sur celui de volume?
switch d'origine ibanez 3 voies ainsi que le Jack.
Comme je veux splitter mes micros, et me retrouver avec un montage comme celui du fabricant Fleor, je voulais savoir quel schéma de montage il vaut mieux que je suive svp et selon toi quelle configuration est la plus intéressante entre la 1 et 2eme image (en split 1 micro sur les 4 ou 2/4 inversé ?)
J'ai besoin de ton aide également pour comprendre les correspondances des câbles svp,le vendeur m'a dit çà je voudrais savoir si c'est juste :
wires color code : the black wire for signal (hot wire); green& bare wires for ground; white&red wires together for coil split (series cable). (le schéma constructeur est à la fin si ça peut aider)
Donc pour être sûr :
- fil noir : North start
- fil blanc : North end
- fil rouge : South end
- fil vert : South start
- Dénudé : masse
Un immense merci à toi pour l'aide 😉✌️
d'accord j'aurais pensé qu'il fallait rajouter un condensateur dans le cas du schéma ou en split je voulais garder 1 micro/humbucker, mais bon tant mieux ça m'en fera un en rab 😉
D'accord c'est bien ce qui me semblait que le son serait + intéressant avec 1mic/hum (2 simple) en split 😉
Du coup sans abuser de ta gentillesse est-ce que t'aurais moyen de me citer le bon schéma, dans les 3 que j'ai mis, qui permet d'avoir d'avoir 1mic/hum (donc 2 simple) en split? Ou de me reprendre le schéma pour permettre çà ? Et si t'as moyen de me dessiner les connections à faire sur le switch ça serait la petite cerise sur l'aide que tu m'as apporté 😉
Merci encore à toi
Oh ben là, t'es définitivement trop fort, je te remercie beaucoup 👍 je peux pas me tromper avec çà 😁
Dernière question bête le condensateur a t'il un sens? J'imagine que si une patte est plus petite c'est celle ci qu'on soude au cul du potentiomètre ?
D'accord, donc si je te suis y a que le micro du manche qui a sa masse sur le potard, de volume du coup ?
J'imagine que chaque masse va au Jack en direct et qu'on ne les fait pas se relier pour aller au jack ?
Merci encore à toi de prendre le temps de tout, très bien, m'expliquer 😉✌️
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Citation de damorg :
J'ai utilisé ce câblage pour une de mes guitares DIY
Sinon, sur cette page tu trouveras d'autres possibilités de câblages pour 2 humbuckers et 2 push/pull
https://guitarelectronics.com/guitar-wiring-resources/2-pickup-guitar-wiring-diagrams/2-humbuckers-w-3-way-switch/
Re a toi j'ai encore besoin de ton aide car il y a plusieurs branchements en plus de celui que tu m'as partagé 😉
Je t'ai fais une liste de ce que j'ai acheté du coup, hésite pas à me dire si il manque des choses ou que je me suis trompé :
Fleor alnico 5
2 potentimeters push pull (volume et tone) de 500k
un condensateur en papier huilé de de 0.47uf 200v pour le potard de tonalité, est-ce nécessaire du coup d'en ajouter un sur celui de volume?
switch d'origine ibanez 3 voies ainsi que le Jack.
Comme je veux splitter mes micros, et me retrouver avec un montage comme celui du fabricant Fleor, je voulais savoir quel schéma de montage il vaut mieux que je suive svp et selon toi quelle configuration est la plus intéressante entre la 1 et 2eme image (en split 1 micro sur les 4 ou 2/4 inversé ?)
J'ai besoin de ton aide également pour comprendre les correspondances des câbles svp,le vendeur m'a dit çà je voudrais savoir si c'est juste :
wires color code : the black wire for signal (hot wire); green& bare wires for ground; white&red wires together for coil split (series cable). (le schéma constructeur est à la fin si ça peut aider)
Donc pour être sûr :
- fil noir : North start
- fil blanc : North end
- fil rouge : South end
- fil vert : South start
- Dénudé : masse
Un immense merci à toi pour l'aide 😉✌️
damorg
4924
Squatteur·euse d’AF
Membre depuis 6 ans
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Citation de damorg :
tout est bon, sauf que tu n'as pas besoin du 2ème condensateur ( pas de condensateur sur pot. de Volume, sauf en cas de treble bleed), et assure toi que le switch soit bien un 3 positions. On peut aussi utiliser un condo de 0.22uf pour plus d'aigües, mais avec les splits et la position parallèle, je n'en ai pas trouvé l'utilitée
d'accord j'aurais pensé qu'il fallait rajouter un condensateur dans le cas du schéma ou en split je voulais garder 1 micro/humbucker, mais bon tant mieux ça m'en fera un en rab 😉
Citation de damorg :
[/quote]
Tout dépend de ce que tu veux comme possibilités de son, le 1 split/micro n'a pas beaucoup de possibilités et te donneras des sons aigrelets qui n'ont rien à voir avec le son des single coil (sur les positions 1 et 3 du switch), par contre le double coil tap et parallèle/série offre plus de possibilités de sons utilisables
D'accord c'est bien ce qui me semblait que le son serait + intéressant avec 1mic/hum (2 simple) en split 😉
Du coup sans abuser de ta gentillesse est-ce que t'aurais moyen de me citer le bon schéma, dans les 3 que j'ai mis, qui permet d'avoir d'avoir 1mic/hum (donc 2 simple) en split? Ou de me reprendre le schéma pour permettre çà ? Et si t'as moyen de me dessiner les connections à faire sur le switch ça serait la petite cerise sur l'aide que tu m'as apporté 😉
Merci encore à toi
[ Dernière édition du message le 16/03/2025 à 15:32:32 ]
damorg
4924
Squatteur·euse d’AF
Membre depuis 6 ans
C'est pas encore la saison des cerises, mais...
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Citation de damorg :
C'est pas encore la saison des cerises, mais...
Oh ben là, t'es définitivement trop fort, je te remercie beaucoup 👍 je peux pas me tromper avec çà 😁
Dernière question bête le condensateur a t'il un sens? J'imagine que si une patte est plus petite c'est celle ci qu'on soude au cul du potentiomètre ?
damorg
4924
Squatteur·euse d’AF
Membre depuis 6 ans
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
damorg
4924
Squatteur·euse d’AF
Membre depuis 6 ans

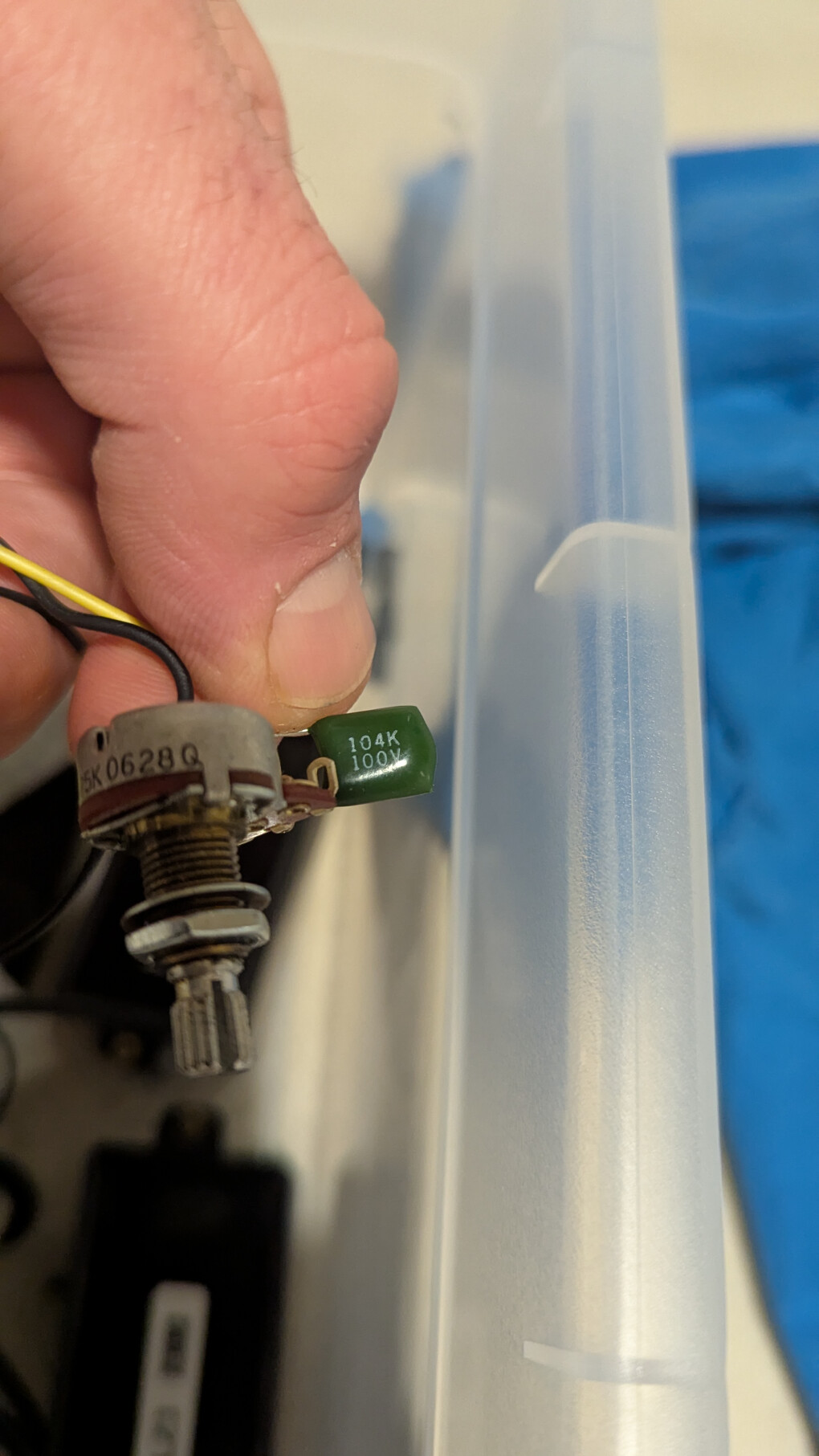

Sur le potard le plus commode pour souder à la petite patte (au cul, le plus près du switch)

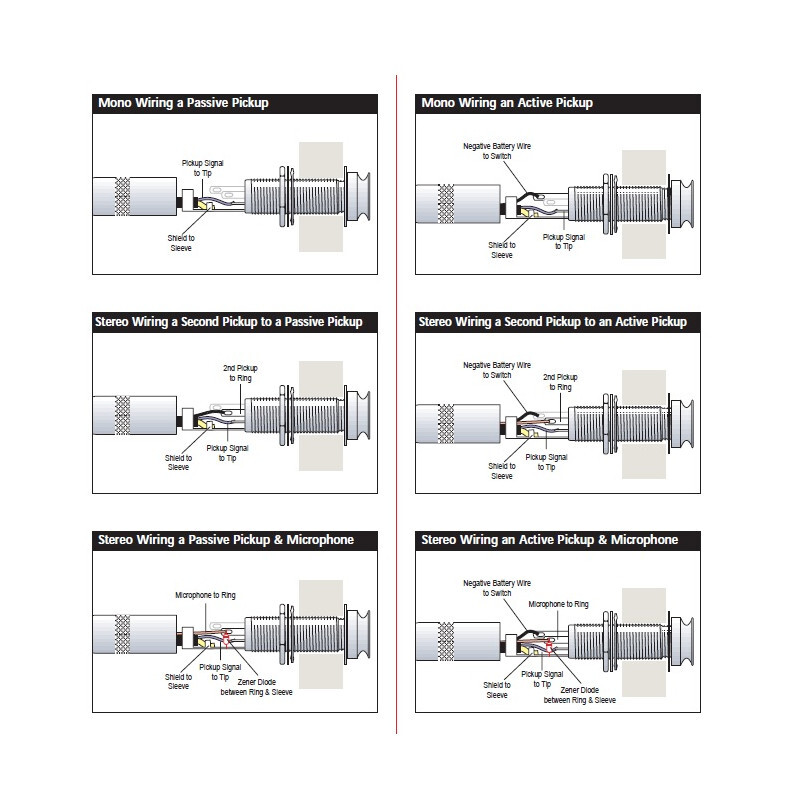

souder les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch, et du cul du 2ème pot vers Jack
Masse du switch
souder les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch, et du cul du 2ème pot vers Jack
Masse du switch
[ Dernière édition du message le 17/03/2025 à 11:55:48 ]
LeBrennou
105
Posteur·euse AFfiné·e
Membre depuis 1 an
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Citation de damorg :
Sur le potard le plus commode pour souder à la petite patte (au cul, le plus près du switch)
souder les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch, et du cul du 2ème pot vers Jack
Masse du switch
D'accord, donc si je te suis y a que le micro du manche qui a sa masse sur le potard, de volume du coup ?
J'imagine que chaque masse va au Jack en direct et qu'on ne les fait pas se relier pour aller au jack ?
Merci encore à toi de prendre le temps de tout, très bien, m'expliquer 😉✌️
[ Dernière édition du message le 17/03/2025 à 23:57:57 ]
