aide demandée Câblage Humbucker en split (Gordon Smith GS-1 1982)
- 36 réponses
- 6 participants
- 970 vues
- 5 followers
Pat de Wolf
4
Nouvel·le AFfilié·e
Membre depuis 1 an
Bonjour,
Je m'adresse à vous en désespoir de cause.
Quelqu'un peut-il m'expliquer où souder les fils de mon humbucker d'origine sur les nouveaux potentiomètres que j'ai acheté chez Gordon Smith.
Il s'agit d'un système "Push-Pull" pour 1 seul humbucker, 1 vol push-pull et 1 tone.

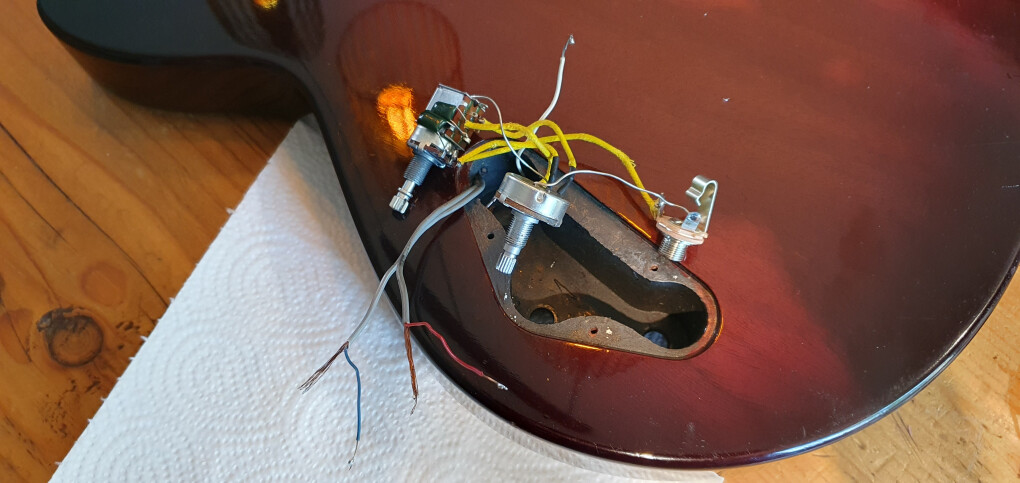

Problème, je ne trouve nul part un schéma qui correspond à mon humbucker à 4 fils (1 rouge, 1 bleu, et 2 tresses), voir sur la photo.
Il y a également le fil blanc de masse qui vient du chevalet que je dois souder quelque part...
Les 2 tresses doivent apparemment se lier (oui? non?), ce qui fait que je me retrouve avec 3 fils, 1 rouge, 1 bleu et 1 tresse.
Bref vous l'aurez compris, je nage dans le vide, je préfère demander ici d'abord avant de contacter Gordon Smith.
D'avance merci pour votre aide.
Je m'adresse à vous en désespoir de cause.
Quelqu'un peut-il m'expliquer où souder les fils de mon humbucker d'origine sur les nouveaux potentiomètres que j'ai acheté chez Gordon Smith.
Il s'agit d'un système "Push-Pull" pour 1 seul humbucker, 1 vol push-pull et 1 tone.
Problème, je ne trouve nul part un schéma qui correspond à mon humbucker à 4 fils (1 rouge, 1 bleu, et 2 tresses), voir sur la photo.
Il y a également le fil blanc de masse qui vient du chevalet que je dois souder quelque part...
Les 2 tresses doivent apparemment se lier (oui? non?), ce qui fait que je me retrouve avec 3 fils, 1 rouge, 1 bleu et 1 tresse.
Bref vous l'aurez compris, je nage dans le vide, je préfère demander ici d'abord avant de contacter Gordon Smith.
D'avance merci pour votre aide.
[ Dernière édition du message le 25/10/2024 à 14:46:44 ]
- 1
- 2
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans

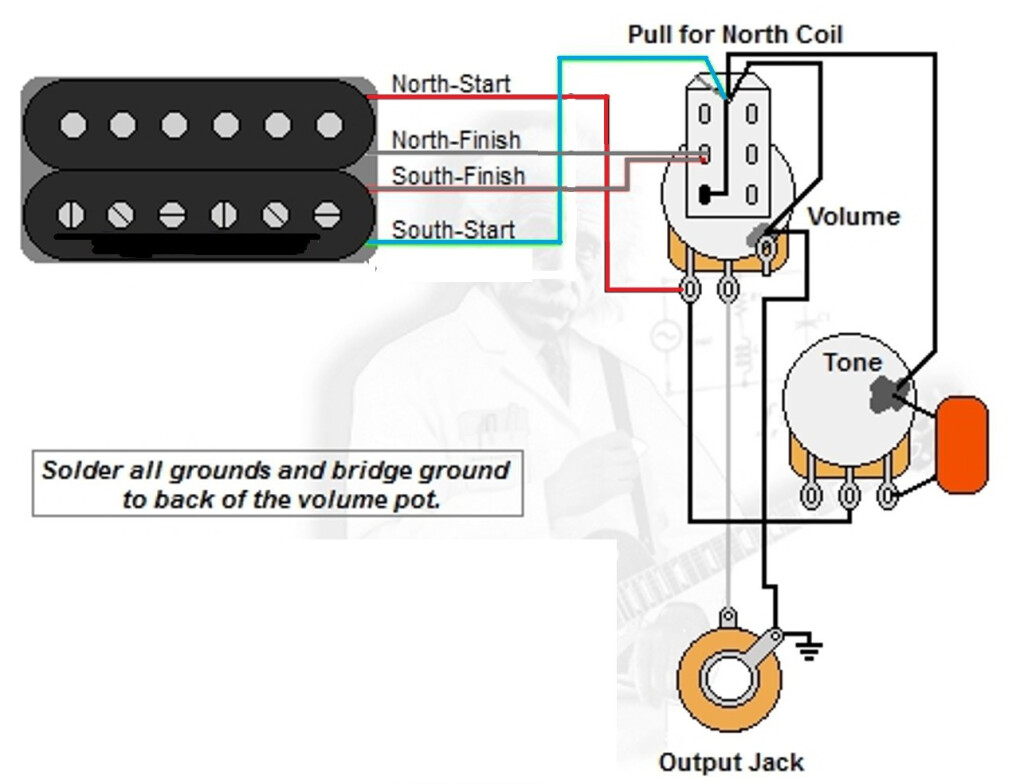

Essaie ça
[ Dernière édition du message le 25/10/2024 à 14:12:37 ]
Pat de Wolf
4
Nouvel·le AFfilié·e
Membre depuis 1 an
Merci, j'ai déjà consulté tout de sorte de schémas dont celui-ci, mais ce qui m'embrouille, c'est que je ne sais pas à quoi correspondent mes fils (apparemment de couleurs différentes de la normale).
- mon fil bleu correspond à quoi ? Et où le souder ?
- la tresse qui est avec le fil bleu correspond à quoi ?
- mon fil rouge correspond à quoi ? Et où le souder ?
- la tresse qui est avec le fil rouge correspond à quoi ?
- dois-je relier les tresses entre elles ? Et où les souder ?
- Où dois-je souder le fil blanc qui est relié au chevalet ?
voilà les questions qui me taraudent
- mon fil bleu correspond à quoi ? Et où le souder ?
- la tresse qui est avec le fil bleu correspond à quoi ?
- mon fil rouge correspond à quoi ? Et où le souder ?
- la tresse qui est avec le fil rouge correspond à quoi ?
- dois-je relier les tresses entre elles ? Et où les souder ?
- Où dois-je souder le fil blanc qui est relié au chevalet ?
voilà les questions qui me taraudent
vana
82
Posteur·euse AFfranchi·e
Membre depuis 22 ans
Pat de Wolf
4
Nouvel·le AFfilié·e
Membre depuis 1 an
Citation de vana :
Vu que, et sauf erreur, Gordon Smith fabrique lui même les micros et qu'ils sont très rares, il me semble qu'il sera le plus indiqué pour te répondre sur le câblage de ses micros.
Merci pour ta réponse, ça conforte ce que je pensais dès le départ.
Je vais tenter le coup
Je reviendrai ici pour un feedback, au cas où.
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
Citation de Pat de Wolf :
Merci, j'ai déjà consulté tout de sorte de schémas dont celui-ci, mais ce qui m'embrouille, c'est que je ne sais pas à quoi correspondent mes fils (apparemment de couleurs différentes de la normale).
- mon fil bleu correspond à quoi ? Et où le souder ?
- la tresse qui est avec le fil bleu correspond à quoi ?
- mon fil rouge correspond à quoi ? Et où le souder ?
- la tresse qui est avec le fil rouge correspond à quoi ?
- dois-je relier les tresses entre elles ? Et où les souder ?
- Où dois-je souder le fil blanc qui est relié au chevalet ?
voilà les questions qui me taraudent
Si tu avais bien regardé le schéma proposé, tu aurais eu réponses à toutes tes questions
car je l'ai modifié avec les couleurs des fils de ton micro et il y est précisé que le "bridge ground" doit aller au dos du pot de volume
le code couleur de ton micro est :
rouge north start (départ bobine nord)
tresse (celle qui va avec le rouge) north finish
bleu south start (départ bobine sud)
tresse (celle qui va avec le bleu) south finish
tu verras sur le schéma où souder tes fils, et qu'il faut relier les tresses entre elles et où les souder sur le DPDT (partie du push/pull)
Pat de Wolf
4
Nouvel·le AFfilié·e
Membre depuis 1 an
Oups, j'ai une excuse à ma mauvaise compréhension de ton schema, je suis Daltonien, ça ne m'a pas sauté aux yeux (ça me joue souvent des tours).
En tous cas grand merci pour tes précisions, je pense avoir compris.
Je reviendrai avec photos de la Belle, et verdict
En tous cas grand merci pour tes précisions, je pense avoir compris.
Je reviendrai avec photos de la Belle, et verdict
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Citation de damorg :
Essaie ça
Salut à toi 😉 tu aurais le même schéma pour 2 humbuckers, 1 potard push pull volume, un push pull tonalité et switch 3 voies stp? Merci
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
J'ai utilisé ce câblage pour une de mes guitares DIY
Sinon, sur cette page tu trouveras d'autres possibilités de câblages pour 2 humbuckers et 2 push/pull
https://guitarelectronics.com/guitar-wiring-resources/2-pickup-guitar-wiring-diagrams/2-humbuckers-w-3-way-switch/
Sinon, sur cette page tu trouveras d'autres possibilités de câblages pour 2 humbuckers et 2 push/pull
https://guitarelectronics.com/guitar-wiring-resources/2-pickup-guitar-wiring-diagrams/2-humbuckers-w-3-way-switch/
[ Dernière édition du message le 15/03/2025 à 01:06:05 ]
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Citation de damorg :
J'ai utilisé ce câblage pour une de mes guitares DIY
Sinon, sur cette page tu trouveras d'autres possibilités de câblages pour 2 humbuckers et 2 push/pull
https://guitarelectronics.com/guitar-wiring-resources/2-pickup-guitar-wiring-diagrams/2-humbuckers-w-3-way-switch/
Re a toi j'ai encore besoin de ton aide car il y a plusieurs branchements en plus de celui que tu m'as partagé 😉
Je t'ai fais une liste de ce que j'ai acheté du coup, hésite pas à me dire si il manque des choses ou que je me suis trompé :
Fleor alnico 5
2 potentimeters push pull (volume et tone) de 500k
un condensateur en papier huilé de de 0.47uf 200v pour le potard de tonalité, est-ce nécessaire du coup d'en ajouter un sur celui de volume?
switch d'origine ibanez 3 voies ainsi que le Jack.
Comme je veux splitter mes micros, et me retrouver avec un montage comme celui du fabricant Fleor, je voulais savoir quel schéma de montage il vaut mieux que je suive svp et selon toi quelle configuration est la plus intéressante entre la 1 et 2eme image (en split 1 micro sur les 4 ou 2/4 inversé ?)
J'ai besoin de ton aide également pour comprendre les correspondances des câbles svp,le vendeur m'a dit çà je voudrais savoir si c'est juste :
wires color code : the black wire for signal (hot wire); green& bare wires for ground; white&red wires together for coil split (series cable). (le schéma constructeur est à la fin si ça peut aider)
Donc pour être sûr :
- fil noir : North start
- fil blanc : North end
- fil rouge : South end
- fil vert : South start
- Dénudé : masse
Un immense merci à toi pour l'aide 😉✌️
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Citation de damorg :
tout est bon, sauf que tu n'as pas besoin du 2ème condensateur ( pas de condensateur sur pot. de Volume, sauf en cas de treble bleed), et assure toi que le switch soit bien un 3 positions. On peut aussi utiliser un condo de 0.22uf pour plus d'aigües, mais avec les splits et la position parallèle, je n'en ai pas trouvé l'utilitée
d'accord j'aurais pensé qu'il fallait rajouter un condensateur dans le cas du schéma ou en split je voulais garder 1 micro/humbucker, mais bon tant mieux ça m'en fera un en rab 😉
Citation de damorg :
[/quote]
Tout dépend de ce que tu veux comme possibilités de son, le 1 split/micro n'a pas beaucoup de possibilités et te donneras des sons aigrelets qui n'ont rien à voir avec le son des single coil (sur les positions 1 et 3 du switch), par contre le double coil tap et parallèle/série offre plus de possibilités de sons utilisables
D'accord c'est bien ce qui me semblait que le son serait + intéressant avec 1mic/hum (2 simple) en split 😉
Du coup sans abuser de ta gentillesse est-ce que t'aurais moyen de me citer le bon schéma, dans les 3 que j'ai mis, qui permet d'avoir d'avoir 1mic/hum (donc 2 simple) en split? Ou de me reprendre le schéma pour permettre çà ? Et si t'as moyen de me dessiner les connections à faire sur le switch ça serait la petite cerise sur l'aide que tu m'as apporté 😉
Merci encore à toi
[ Dernière édition du message le 16/03/2025 à 15:32:32 ]
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
C'est pas encore la saison des cerises, mais...
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Citation de damorg :
C'est pas encore la saison des cerises, mais...
Oh ben là, t'es définitivement trop fort, je te remercie beaucoup 👍 je peux pas me tromper avec çà 😁
Dernière question bête le condensateur a t'il un sens? J'imagine que si une patte est plus petite c'est celle ci qu'on soude au cul du potentiomètre ?
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
Sur le potard le plus commode pour souder à la petite patte (au cul, le plus près du switch)
souder les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch, et du cul du 2ème pot vers Jack
Masse du switch
souder les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch, et du cul du 2ème pot vers Jack
Masse du switch
[ Dernière édition du message le 17/03/2025 à 11:55:48 ]
LeBrennou
111
Posteur·euse AFfiné·e
Membre depuis 1 an
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Citation de damorg :
Sur le potard le plus commode pour souder à la petite patte (au cul, le plus près du switch)
souder les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch, et du cul du 2ème pot vers Jack
Masse du switch
D'accord, donc si je te suis y a que le micro du manche qui a sa masse sur le potard, de volume du coup ?
J'imagine que chaque masse va au Jack en direct et qu'on ne les fait pas se relier pour aller au jack ?
Merci encore à toi de prendre le temps de tout, très bien, m'expliquer 😉✌️
[ Dernière édition du message le 17/03/2025 à 23:57:57 ]
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
LeBrennou
111
Posteur·euse AFfiné·e
Membre depuis 1 an
Citation :
Près du chevalet, les cordes vibrent moins que près du manche.
Effectivement, après coup, ça tombe sous le sens. Me voila rassuré, merci à toi.
Et je te rejoins sur ce point: il faut éviter de faire des boucles dans un câblage et favoriser le câblage en étoile, sinon gare au buzz.
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Citation de Xavrider87 :
D'accord, donc si je te suis y a que le micro du manche qui a sa masse sur le potard, de volume du coup ?
J'imagine que chaque masse va au Jack et qu'on ne les fait pas se relier pour aller au jack ?
Merci encore à toi de prendre le temps de tout, très bien, m'expliquer 😉✌️
Ben non, t'as pas compris...ou c'est moi qui t'ai pas compris...
La mise à la terre en étoile désigne la méthode de mise à la terre qui relie toutes les masses à un point unique (sur le capot d'un potentiomètre).
Citation de damorg :
Sur le potard le plus commode pour souder à la petite patte (au cul) les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch
et vu que du cul du 2ème potards on va au jack, indirectement toutes les masses sont connectées à la masse du jack
Citation de damorg :
[/quote]et du cul du 2ème pot vers Jack
Si si je pense qu'on c'est compris mais que je me suis mal exprimé 😅😁 en gros le bon schéma à suivre pour les masses c'est celui avec les masses en bleu et pas celui avec les masses en vert ?
[ Dernière édition du message le 18/03/2025 à 08:45:57 ]
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 1 an
Ou alors peut-être plutôt ce schéma du coup 🤷😅
damorg
5052
Je poste, donc je suis
Membre depuis 7 ans
Si tout les éléments (potards, switch, chevalet, micros) sont reliés directement ou indirectement à la masse du jack, ça fonctionne mais il y a risque de boucle de masses
la masse en étoile dont je cause, c'est ça ( en bleu, les masses)
Sur tes propositions, il n'y a que la première qui fonctionne (celle avec les masses en bleu), sur les autres propositions il y a soit un élément qui n'est pas relié (jaune) soit une non continuité (vert)
la masse en étoile dont je cause, c'est ça ( en bleu, les masses)
Sur tes propositions, il n'y a que la première qui fonctionne (celle avec les masses en bleu), sur les autres propositions il y a soit un élément qui n'est pas relié (jaune) soit une non continuité (vert)
