Sujet de la discussion Posté le 20/03/2015 à 17:56:23Changement de capsule
J'ai acheté une capsule K-47 chez microphone parts https://microphone-parts.com/
Le changement n'est pas trop compliqué.
Il faut dévisser le corps du micro, retirer la lampe et enlever les 4 vis qui tiennent la grille

Ensuite, il faut dessouder les trois fils reliant la capsule.Le fil de la blackplate (fil noir) est noyé dans la colle, mais on peut dévisser la patte qui est en contact avec la plaque noyée dans la colle. Cela évite de dessouder le fil à l'intérieur du micro (sur la plaque électronique), où c'est moins accessible.

On dévisse la seconde vis qui maintient la capsule sur le support en plastique translucide, puis on retire le caoutchouc synthétique de couleur kaki. Attention que celui-ci est en partie collé. Il faut donc le décoller avec un petit tournevis. Il est alors très simple de passer les fils de la nouvelle capsule et de les souder.Bien repérer avant de dessouder les fils de l'original de repérer où ceux-ci se branchent. Ils passent par un petit orifice, font une boucle et viennent se placer dans un très petit orifice rempli de soudure.

Quand les deux soudures sont faites, on raccorde le troisième fil (blackplate)en le vissant (il y a un trou prévu dans la capsule de remplacement.
Par contre, rien n'est prévu pour tenir le petit plastique rempli de mousse en haut de la capsule. Cela ne change rien sur le plan sonore, mais cela maintient la capsule en place en cas de transport ou de manipulation un peu brutale. Pour ma part, j'ai mis un point de colle "super glue" et laissé sécher.

La capsule RK-47 dispose des fils reliés au centre de la capsule (tandis que les fils de la capsule originale sont placés sur le côté). Il ne faut surtout pas tenter de bouger les fils en place sur la capsule, pour ne pas l'abîmer.
Quand les trois fils sont reliés, le petit bout de mousse remis en place, on revisse la grille, replace la lampe puis on visse le corps du micro et on peut enregistrer.
Sur le plan sonore : amélioration assez nette : son plus rond et plus précis, un peu plus intime. La capsule RK-47 rend un son un peu plus fermé en haut (adieu les excès de sibilance
). Avec la capsule originale le son est plutôt agressif, trop brillant (ssss et chhhh accentués). J'avais résolu en partie cela en changeant le tube d'origine (qui est vraiment médiocre) pour un tube NOS.
Il y a d'autre capsules chez Microphone Parts, et chaque modèle dispose bien entendu de sa sonorité propre.
Chacun choisira en fonction de ses goûts... mais clairement, cette capsule rend mieux que le modèle d'origine.

Le changement n'est pas trop compliqué.
Il faut dévisser le corps du micro, retirer la lampe et enlever les 4 vis qui tiennent la grille

Ensuite, il faut dessouder les trois fils reliant la capsule.Le fil de la blackplate (fil noir) est noyé dans la colle, mais on peut dévisser la patte qui est en contact avec la plaque noyée dans la colle. Cela évite de dessouder le fil à l'intérieur du micro (sur la plaque électronique), où c'est moins accessible.

On dévisse la seconde vis qui maintient la capsule sur le support en plastique translucide, puis on retire le caoutchouc synthétique de couleur kaki. Attention que celui-ci est en partie collé. Il faut donc le décoller avec un petit tournevis. Il est alors très simple de passer les fils de la nouvelle capsule et de les souder.Bien repérer avant de dessouder les fils de l'original de repérer où ceux-ci se branchent. Ils passent par un petit orifice, font une boucle et viennent se placer dans un très petit orifice rempli de soudure.

Quand les deux soudures sont faites, on raccorde le troisième fil (blackplate)en le vissant (il y a un trou prévu dans la capsule de remplacement.
Par contre, rien n'est prévu pour tenir le petit plastique rempli de mousse en haut de la capsule. Cela ne change rien sur le plan sonore, mais cela maintient la capsule en place en cas de transport ou de manipulation un peu brutale. Pour ma part, j'ai mis un point de colle "super glue" et laissé sécher.

La capsule RK-47 dispose des fils reliés au centre de la capsule (tandis que les fils de la capsule originale sont placés sur le côté). Il ne faut surtout pas tenter de bouger les fils en place sur la capsule, pour ne pas l'abîmer.
Quand les trois fils sont reliés, le petit bout de mousse remis en place, on revisse la grille, replace la lampe puis on visse le corps du micro et on peut enregistrer.
Sur le plan sonore : amélioration assez nette : son plus rond et plus précis, un peu plus intime. La capsule RK-47 rend un son un peu plus fermé en haut (adieu les excès de sibilance

Il y a d'autre capsules chez Microphone Parts, et chaque modèle dispose bien entendu de sa sonorité propre.
Chacun choisira en fonction de ses goûts... mais clairement, cette capsule rend mieux que le modèle d'origine.

Rroland www.studiolair.be

berl
10919

Membre d’honneur
Membre depuis 21 ans
2 Posté le 21/03/2015 à 13:05:35

Ce sont en effet d'excellentes capsules que les Microphone-Parts, je n'ai jamais été déçu.
1
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

rroland
27337

Modérateur·trice thématique
Membre depuis 21 ans
3 Posté le 22/03/2015 à 12:26:40
J'ai fait des essais audio ce matin...en cardio l'amelioration est très audible mais en omni c'est franchement épatant.
0
Rroland www.studiolair.be

rroland
27337

Modérateur·trice thématique
Membre depuis 21 ans
4 Posté le 23/03/2015 à 08:49:30
Nouveau test : quand la piste est traitée (compression, égalisation), la différence est plus marquée que la piste brute. Je suis très satisfait du changement, le micro gagne encore en qualité.
0
Rroland www.studiolair.be

Laurent Width
3595

Squatteur·euse d’AF
Membre depuis 19 ans
5 Posté le 28/03/2015 à 17:26:19
A voilà !!! je tombe dessus par hasard, après FB voici le thread !!! Merci Roger...
Bon, là je me pose plus de questions sur ce micro !!! Prochain achat, il est dans mon budget.

Bon, là je me pose plus de questions sur ce micro !!! Prochain achat, il est dans mon budget.
0
[ Dernière édition du message le 05/04/2015 à 12:26:12 ]

berl
10919

Membre d’honneur
Membre depuis 21 ans
6 Posté le 09/04/2015 à 18:57:45


0
Bernard
http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

rroland
27337

Modérateur·trice thématique
Membre depuis 21 ans
7 Posté le 09/04/2015 à 20:10:26
Rendons à berl ce qui est à berl : il m'a bien secondé en ligne (et rapidement, de plus). Je vais monter la capsule du K2 dans un micro Joemeek tres bas de gamme...
0
Rroland www.studiolair.be

Laurent Width
3595

Squatteur·euse d’AF
Membre depuis 19 ans
8 Posté le 09/04/2015 à 20:28:39
Citation de berl :
Même s'il ne cite pas les messages échangés pour y arriver...
C'est vrai rroland ??? A bravo c'est du jolie ça

0

rroland
27337

Modérateur·trice thématique
Membre depuis 21 ans
9 Posté le 09/04/2015 à 21:10:44
En fait, berl avait passé sa main par le cornet du téléphone et c'est lui qui soudait les fils. Je l'ai d'ailleurs filmé, mais malheureusement, suite au piratage de TV5 qui hébergeait les images, celles-ci ont été perdues. C'est con...
0
Rroland www.studiolair.be

Laurent Width
3595

Squatteur·euse d’AF
Membre depuis 19 ans
10 Posté le 09/04/2015 à 22:42:11

Traïkos Filippos
6

Nouvel·le AFfilié·e
Membre depuis 2 ans
11 Posté le 08/06/2024 à 11:20:13
Bonjour.
Je refais monter ce poste.
Je voudrais te demander @rroland si tu es toujours satisfait du remplacement de la membrane du K2 ?
Je voudrais upgrader mon K2 avec cette capsule RK-47 et un tube Tesla E88C 66922 broche or.
Est-ce que cela vaut encore la peine ?
D’avance merci
Je refais monter ce poste.
Je voudrais te demander @rroland si tu es toujours satisfait du remplacement de la membrane du K2 ?
Je voudrais upgrader mon K2 avec cette capsule RK-47 et un tube Tesla E88C 66922 broche or.
Est-ce que cela vaut encore la peine ?
D’avance merci
0

rroland
27337

Modérateur·trice thématique
Membre depuis 21 ans
12 Posté le 08/06/2024 à 12:09:24
Oui, l’amélioration est audible, même si la capsule d’origine est loin d’être médiocre. Je pense que le plus marquant est la mise en retrait des sssss et chhhh, qui sont un peu gênants sur ce micros.
Pour la lampe, il faut être certain que c’est une vraie Tesla, pas une JJ.
Pour la lampe, il faut être certain que c’est une vraie Tesla, pas une JJ.
0
Rroland www.studiolair.be

Traïkos Filippos
6

Nouvel·le AFfilié·e
Membre depuis 2 ans
13 Posté le 08/06/2024 à 12:49:15
Citation de rroland :
Oui, l’amélioration est audible, même si la capsule d’origine est loin d’être médiocre. Je pense que le plus marquant est la mise en retrait des sssss et chhhh, qui sont un peu gênants sur ce micros.
Pour la lampe, il faut être certain que c’est une vraie Tesla, pas une JJ.
Merci pour ta réponse
0

Traïkos Filippos
6

Nouvel·le AFfilié·e
Membre depuis 2 ans
14 Posté le 08/06/2024 à 13:13:52
Citation de rroland :
Oui, l’amélioration est audible, même si la capsule d’origine est loin d’être médiocre. Je pense que le plus marquant est la mise en retrait des sssss et chhhh, qui sont un peu gênants sur ce micros.
Pour la lampe, il faut être certain que c’est une vraie Tesla, pas une JJ.
Pour les lampes, je ne sais pas comment savoir si ce sont des vraies.
J'ai trouver ceux-ci : https://www.befr.ebay.be/itm/266613566772
0

rroland
27337

Modérateur·trice thématique
Membre depuis 21 ans
15 Posté le 08/06/2024 à 18:47:45
Le vendeur ne donne pas les mesures, et j'évite d'acheter en Ukraine (vraiment trop de faux tubes rebadgés).
J'ai vu ceci, qui me semble correct https://www.befr.ebay.be/itm/404335568962?itmmeta=01HZWBB4PQD0KY0WBCH2HA3VJ6&hash=item5e24472842:g:UuIAAOSwcJ9kixSb&itmprp=enc%3AAQAJAAAAwCzWwxPzoBOdw7VIXmYvJhvd4AfyI7Yx8aOPZ%2BYRRMAkLS9R6jtwccu5RW9pf%2FIYNljAaNssteLfUgBA%2FrmLb2a63sDUw3AHsTUCQhPWdKSJiNmWrKYXjVKbyc8hJwtjaipqiuXQh9lilTT5IVcUCCkGpno1p3ryQ%2BTxBoOpKbczcox%2Bxv8x%2FHBrDxQE%2F11vTy8qYEPjj7dcFECR%2B%2Bkn9xmM1gDuLHCtiFhCTmaZCTAUizvDBdGYZId%2BrBmzJCSkNw%3D%3D%7Ctkp%3ABk9SR7bLrIv_Yw
Sinon, les Tungsram redent très bien avec la capsule évoquée plus haut (je ne peux rien dire pour les autres).
Il y a ceci qui semble très correct :
https://www.befr.ebay.be/itm/354973916662?itmmeta=01HZWBT4PKVV6ZQYGWRGE80ZK1&hash=item52a6181df6:g:GWsAAOSw~rxk1lpw&itmprp=enc%3AAQAJAAAA4CXWsA6GCWdCrffmLhpl5%2FtctkYYrOXgV%2Faexs7hVZOysEFG951nB5GW%2BbfXTOSkD2p1zPFwXUIl40TVOcU7GxhdKnBBBZC69BRWsAkgPoXuQUU6jyCVkWU5BV%2BA1SeezV%2F3Vvv0lTi9iAe2BPP2EQ5tz5w9mJY8DJ62JDWHKbAe09Xo9Th1OFJ3Dda2ixVnA6l4wuuVA2h0E8NieW3HnX8q2yP%2FaBsoR3YC7%2Bw90aG1FaXNJaJMPVchNOuBkWM5nElgfVoMi1ySCtUgN7N%2BU3%2F2AcB2GeY4W0vwZY2d1XQX%7Ctkp%3ABk9SR7LL6Iv_Yw
J'ai vu ceci, qui me semble correct https://www.befr.ebay.be/itm/404335568962?itmmeta=01HZWBB4PQD0KY0WBCH2HA3VJ6&hash=item5e24472842:g:UuIAAOSwcJ9kixSb&itmprp=enc%3AAQAJAAAAwCzWwxPzoBOdw7VIXmYvJhvd4AfyI7Yx8aOPZ%2BYRRMAkLS9R6jtwccu5RW9pf%2FIYNljAaNssteLfUgBA%2FrmLb2a63sDUw3AHsTUCQhPWdKSJiNmWrKYXjVKbyc8hJwtjaipqiuXQh9lilTT5IVcUCCkGpno1p3ryQ%2BTxBoOpKbczcox%2Bxv8x%2FHBrDxQE%2F11vTy8qYEPjj7dcFECR%2B%2Bkn9xmM1gDuLHCtiFhCTmaZCTAUizvDBdGYZId%2BrBmzJCSkNw%3D%3D%7Ctkp%3ABk9SR7bLrIv_Yw
Sinon, les Tungsram redent très bien avec la capsule évoquée plus haut (je ne peux rien dire pour les autres).
Il y a ceci qui semble très correct :
https://www.befr.ebay.be/itm/354973916662?itmmeta=01HZWBT4PKVV6ZQYGWRGE80ZK1&hash=item52a6181df6:g:GWsAAOSw~rxk1lpw&itmprp=enc%3AAQAJAAAA4CXWsA6GCWdCrffmLhpl5%2FtctkYYrOXgV%2Faexs7hVZOysEFG951nB5GW%2BbfXTOSkD2p1zPFwXUIl40TVOcU7GxhdKnBBBZC69BRWsAkgPoXuQUU6jyCVkWU5BV%2BA1SeezV%2F3Vvv0lTi9iAe2BPP2EQ5tz5w9mJY8DJ62JDWHKbAe09Xo9Th1OFJ3Dda2ixVnA6l4wuuVA2h0E8NieW3HnX8q2yP%2FaBsoR3YC7%2Bw90aG1FaXNJaJMPVchNOuBkWM5nElgfVoMi1ySCtUgN7N%2BU3%2F2AcB2GeY4W0vwZY2d1XQX%7Ctkp%3ABk9SR7LL6Iv_Yw
0
Rroland www.studiolair.be

Traïkos Filippos
6

Nouvel·le AFfilié·e
Membre depuis 2 ans
16 Posté le 08/06/2024 à 18:50:52
Citation de rroland :
Le vendeur ne donne pas les mesures, et j'évite d'acheter en Ukraine (vraiment trop de faux tubes rebadgés).
J'ai vu ceci, qui me semble correct https://www.befr.ebay.be/itm/404335568962?itmmeta=01HZWBB4PQD0KY0WBCH2HA3VJ6&hash=item5e24472842:g:UuIAAOSwcJ9kixSb&itmprp=enc%3AAQAJAAAAwCzWwxPzoBOdw7VIXmYvJhvd4AfyI7Yx8aOPZ%2BYRRMAkLS9R6jtwccu5RW9pf%2FIYNljAaNssteLfUgBA%2FrmLb2a63sDUw3AHsTUCQhPWdKSJiNmWrKYXjVKbyc8hJwtjaipqiuXQh9lilTT5IVcUCCkGpno1p3ryQ%2BTxBoOpKbczcox%2Bxv8x%2FHBrDxQE%2F11vTy8qYEPjj7dcFECR%2B%2Bkn9xmM1gDuLHCtiFhCTmaZCTAUizvDBdGYZId%2BrBmzJCSkNw%3D%3D%7Ctkp%3ABk9SR7bLrIv_Yw
Sinon, les Tungsram redent très bien avec la capsule évoquée plus haut (je ne peux rien dire pour les autres).
Il y a ceci qui semble très correct :
https://www.befr.ebay.be/itm/354973916662?itmmeta=01HZWBT4PKVV6ZQYGWRGE80ZK1&hash=item52a6181df6:g:GWsAAOSw~rxk1lpw&itmprp=enc%3AAQAJAAAA4CXWsA6GCWdCrffmLhpl5%2FtctkYYrOXgV%2Faexs7hVZOysEFG951nB5GW%2BbfXTOSkD2p1zPFwXUIl40TVOcU7GxhdKnBBBZC69BRWsAkgPoXuQUU6jyCVkWU5BV%2BA1SeezV%2F3Vvv0lTi9iAe2BPP2EQ5tz5w9mJY8DJ62JDWHKbAe09Xo9Th1OFJ3Dda2ixVnA6l4wuuVA2h0E8NieW3HnX8q2yP%2FaBsoR3YC7%2Bw90aG1FaXNJaJMPVchNOuBkWM5nElgfVoMi1ySCtUgN7N%2BU3%2F2AcB2GeY4W0vwZY2d1XQX%7Ctkp%3ABk9SR7LL6Iv_Yw
Merci pour ton aide 🙏
0

Traïkos Filippos
6

Nouvel·le AFfilié·e
Membre depuis 2 ans
17 Posté le 08/06/2024 à 20:35:50
Citation de rroland :
Le vendeur ne donne pas les mesures, et j'évite d'acheter en Ukraine (vraiment trop de faux tubes rebadgés).
Je t’ennuie encore un peu @rroland.

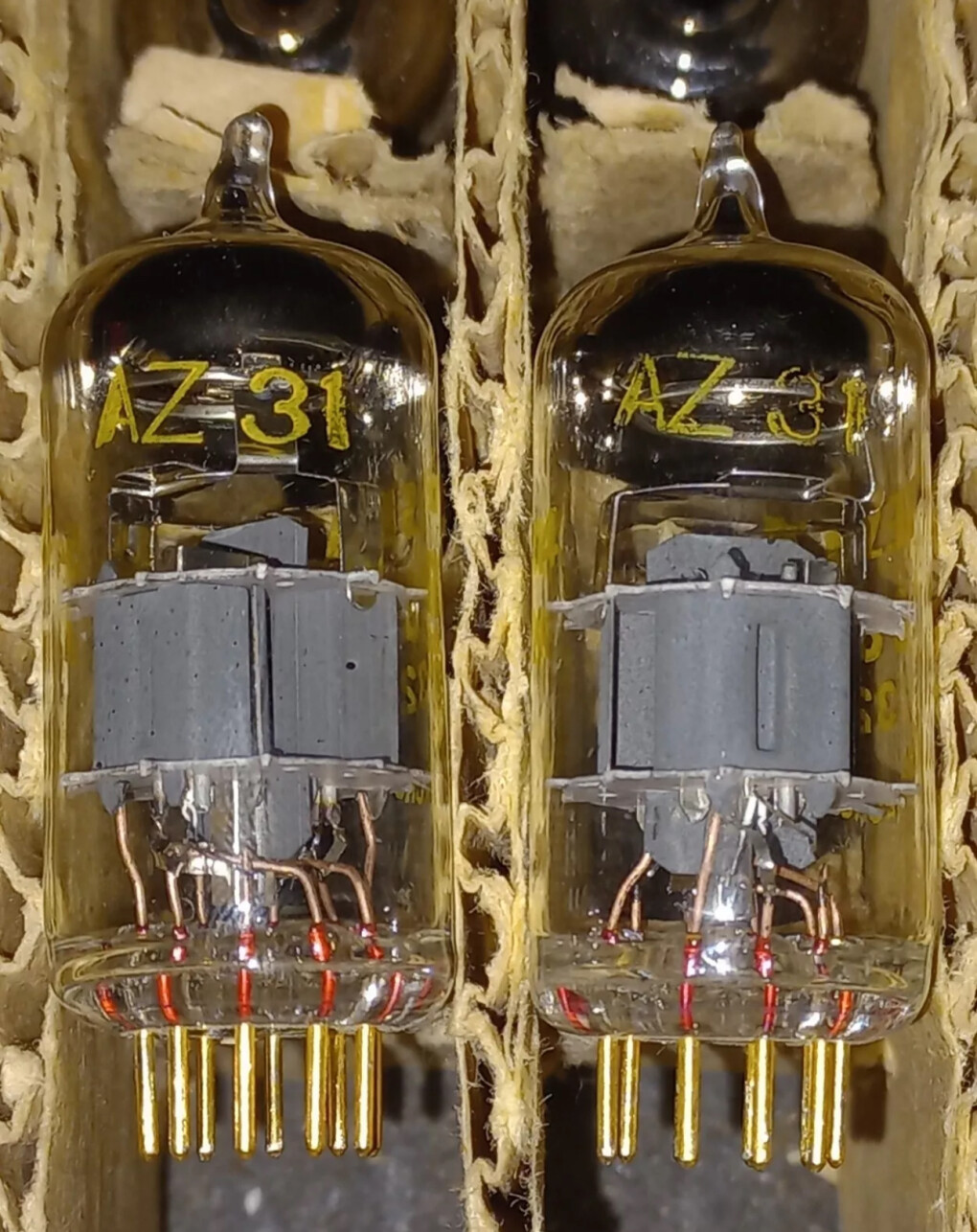

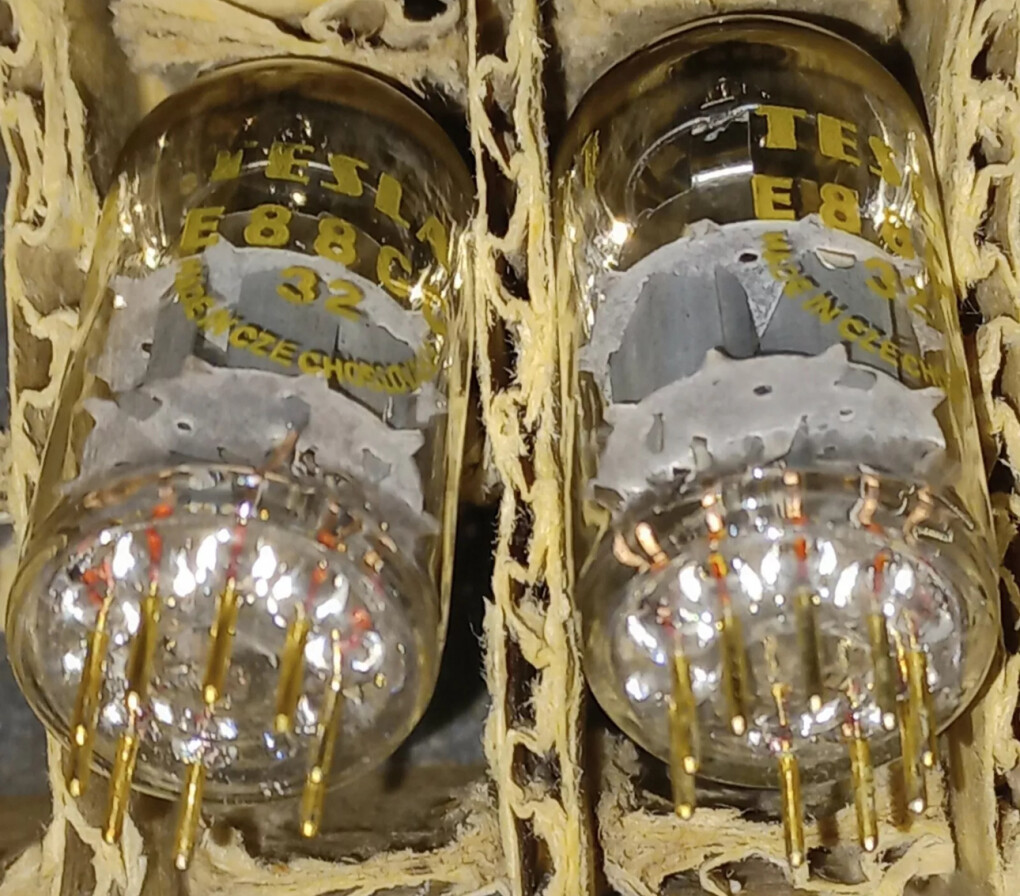

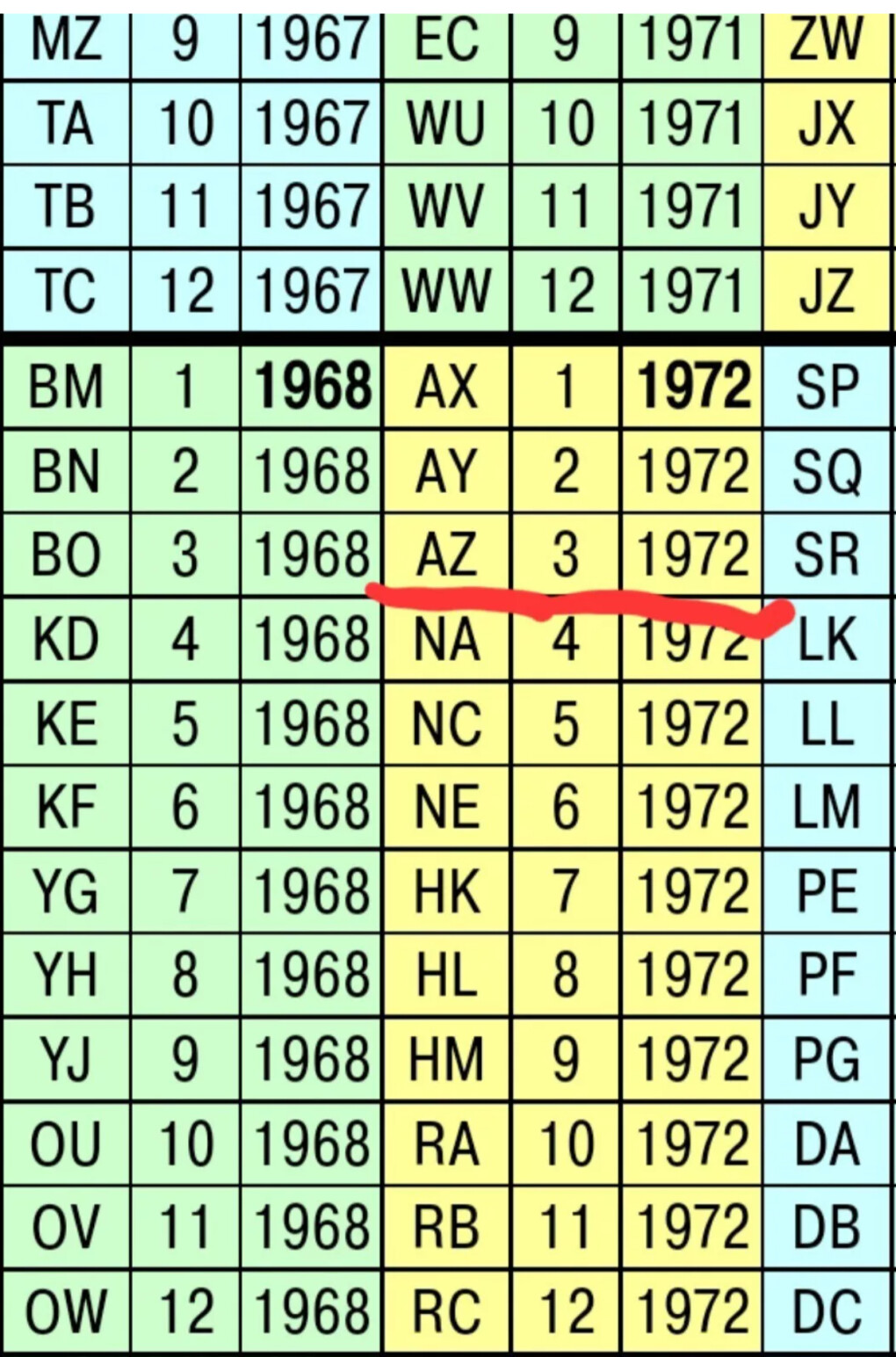

Le vendeur m’affirme que c’est des originaux et m’a transmis ces photos.
J’avais déjà fais l’achat. Penses-tu que je peux tester ou vaut mieux annuler la vente ?
Merci d’avance.





0

rroland
27337

Modérateur·trice thématique
Membre depuis 21 ans
18 Posté le 08/06/2024 à 20:43:06
Les embases rouges, c’est du vrai Tesla, c’est juste dommage qu’on ait pas les mesures de test.
0
Rroland www.studiolair.be

Traïkos Filippos
6

Nouvel·le AFfilié·e
Membre depuis 2 ans
19 Posté le 08/06/2024 à 20:48:35
Il dit qu’ils ont dans les 15mA.
En tout cas il est très réactif et répond/fournis les infos que je lui demande.
Un grand merci @@roland pour ton soutien
En tout cas il est très réactif et répond/fournis les infos que je lui demande.
Un grand merci @@roland pour ton soutien

0
