ref Transformateur dans boitier alim SCT700

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

Sujet de la discussion Posté le 15/02/2022 à 11:00:42

Bonjour à tous!

Le fusible de l'alim de mon boitier crame instantanément meme si je ne branche que le boitier. Je pense que le transfo est mort.
Je ne trouve pas d'infos sur celui ci et je ne peux pas le mettre en marche pour tester.

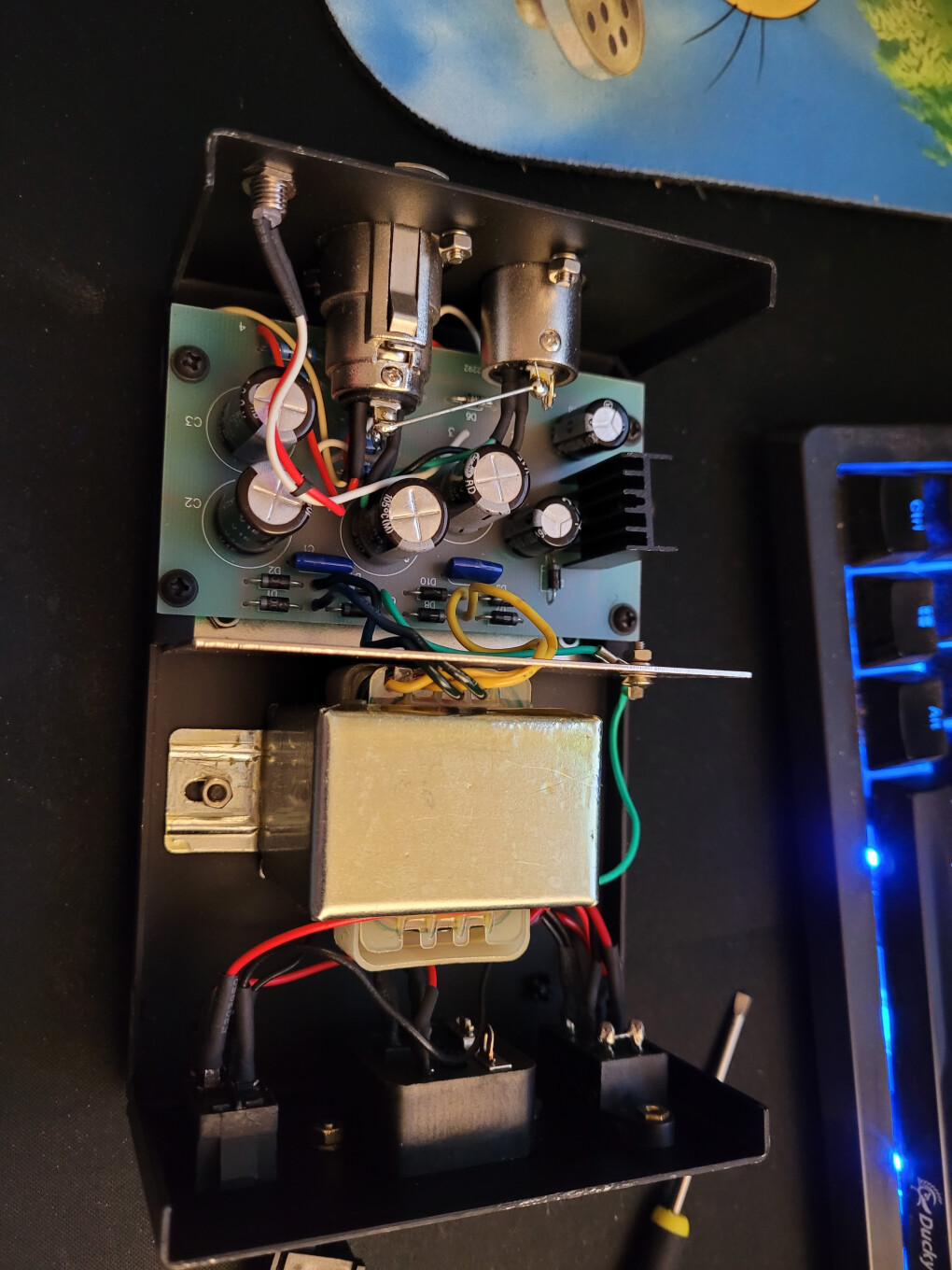

Quelqu'un aurait ses references de tension in out et Puissance svp? Je cherche à le remplacer. Voici ci dessosu une photo du boitier ouvert avec le transfo visible.

Un immense merci d'avance pour votre aide!

Mselectro

343

Posteur·euse AFfamé·e

Membre depuis 19 ans

2 Posté le 15/02/2022 à 11:14:48

Vérifier la tension du boîtier 110v ou 230v
Combien ampère ton fusible il faut au moins 1A
sinon il faudra le transfo 200v + 9v

0

[ Dernière édition du message le 15/02/2022 à 11:15:40 ]

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

3 Posté le 15/02/2022 à 11:20:52

Merci beaucoup pour la réponse rapide!
La tension a l'entrée est de 230 v. Le fusible d'origine est de 0,5 ampere. J'ai remis un autre fusible et meme symptome, le fusible ouvre le circuit au bout d'une seconde à peine.

Le pb est que je ne connais pas la puissance de ce transfo. Le savez vous?

0

Mselectro

343

Posteur·euse AFfamé·e

Membre depuis 19 ans

4 Posté le 15/02/2022 à 11:34:26

10va 200v 20ma et 9v 1A

0

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

5 Posté le 15/02/2022 à 12:27:22

Merci beaucoup!

0

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

6 Posté le 15/02/2022 à 13:26:22

Je pense m'orienter vers ce modèle en 2x 9v pour info :-)

https://fr.aliexpress.com/item/32907131639.html?spm=a2g0o.store_pc_groupList.8148356.11.3d49695eZXGeI1

0

Mselectro

343

Posteur·euse AFfamé·e

Membre depuis 19 ans

7 Posté le 15/02/2022 à 13:44:32

Il faudra deux transfo sinon
Autre modèle https://m.fr.aliexpress.com/item/32813871164.html?spm=a2g0n.orderlist-amp.item.32813871164&aff_trace_key=&aff_platform=msite&m_page_id=6709amp-QUSclCGQfXEGxlmmEgT_uQ1644929021536&browser_id=&is_c=

0

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

8 Posté le 15/02/2022 à 15:39:41

Oui merci pour le lien!

Mais ce modèle a en sorti 6v cela peut fonctionner quand meme?

0

Cpierredon

2390

AFicionado·a

Membre depuis 23 ans

9 Posté le 15/02/2022 à 18:01:27

tu as regardé si il n'y a pas de Court circuit en sortie de transfo ?

0

http://www.pierredon.free.fr

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

10 Posté le 15/02/2022 à 22:23:44

Bonsoir!

Oui j'ai refait un test en dessoudant les connexions de sortie et les symptomes sont les mêmes.

Merci! Effectivement je me suis posé cette question mais je pense vraiment que le transformateur est en cause puisqu'il provoque un court circuit sans connexions en sortie.

Merci pour la remarque :-)

0

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

11 Posté le 16/02/2022 à 10:27:04

Bonjour,

Je voulais juste votre retour sur le transformateur que vous proposez. Je n'ai pas possibilité de vérifier la tension nécessaire en sortie du transfo d'origine.

Pouvez vous me confirmer que celui que vous proposez conviendrait ? Car il est indiqué 6 v en sortie et non 9v?

Merci d'avance pour votre retour. J'ai beaucoup de mal à trouver un transfo qui correspond à ces criteres sur le net. J'espère que vous pourrez me confirmer :-)

Bien à vous

0

[ Dernière édition du message le 16/02/2022 à 14:20:47 ]

Octarius

13

Nouvel·le AFfilié·e

Membre depuis 10 ans

12 Posté le 17/02/2022 à 13:04:29

Bonjour,

Est que quelqu'un peut me confirmer s'il vous plait que ce modele pourrait convenir car je n'ai pas le moyen de tester :
https://fr.aliexpress.com/item/32813871164.html?gatewayAdapt=glo2fra&spm=a2g0o.cart.0.0.2ee53c00NcMpAb&mp=1

En sortie de transfo il y a ici 6v et d'apres Mselectro ce serait 9 v qu'il faut?

Je ne sais pas quoi faire du coups.

Merci de votre aide
